Giá đỡ camera TP-Link Tapo C100/C110 cho máy in 3D

Cảm ơn bạn đã ủng hộ tôi!

Đây là một mô hình 3D miễn phí khác được cung cấp cho bạn. Tôi rất thích chia sẻ các mô hình của mình, nhưng việc thiết kế, thử nghiệm, hoàn thiện, tải lên và duy trì chúng là rất nhiều công việc. Nếu bạn thích mô hình này, xin vui lòng để lại một Đóng góp nhỏ hoặc Mua cho tôi một ly cà phê. Cảm ơn bạn!

Thiết kế

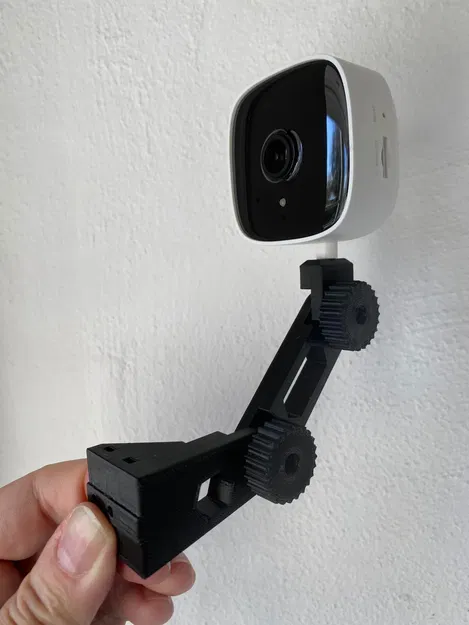

Đây là một giá đỡ cho camera Tapo C100 của TP-Link và một i3MK3.

Tôi đã chọn C100 nhỏ thay vì camera Raspberry điều khiển bằng Octoprint vì một số lý do:

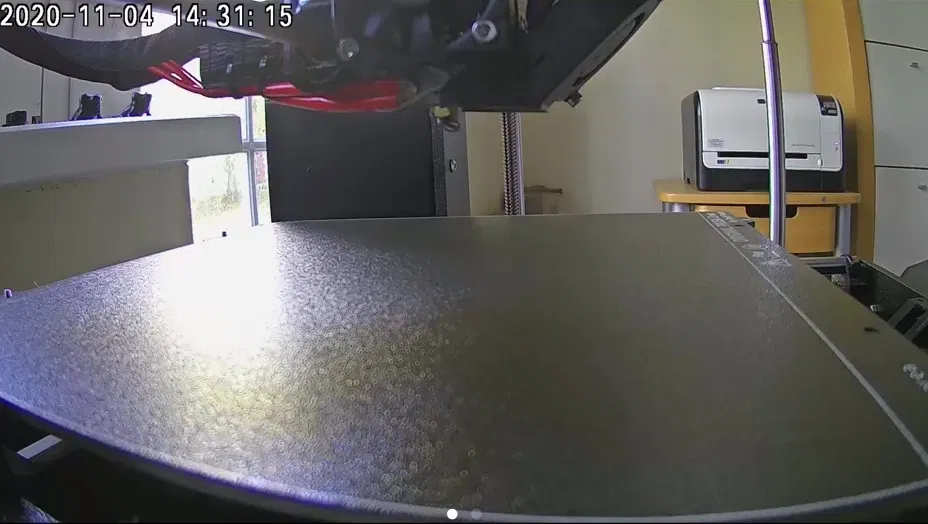

• nó khá rẻ (27 EUR/US$) và cung cấp chất lượng video vượt trội
• nó không làm tăng thêm tải cho Raspberry Zero mà tôi đã cài đặt cho Octoprint
• việc đi dây rất dễ dàng (chỉ cần một nguồn điện)
• với tư cách là một camera IP độc lập, nó có thể hoạt động độc lập với máy in

Hướng dẫn in

Vật liệu và cài đặt tôi đã sử dụng: PETG, đầu phun 0.4mm, độ cao lớp 0.2mm

Những thứ cần in phụ thuộc vào việc bạn muốn sử dụng bu lông kim loại hay in chúng:

Biến thể xây dựng #1: giá đỡ với bu lông kim loại

• 2 x Nut.stl
• 1 x Arm.stl
• 1 x Basis.stl
• 1 x Mount.stl
• 2 x bu lông kim loại M8 với chiều dài ren 20mm
• 1 x BasisAdder.stl (tùy chọn)

Biến thể xây dựng #2: giá đỡ với bu lông in

• 2 x Nut.stl
• 1 x ArmWithBolts.stl
• 1 x Basis.stl
• 1 x Mount.stl
• 1 x BasisAdder.stl (tùy chọn)

Biến thể #1 được khuyến nghị vì dễ bị gãy bu lông in khi đai ốc bị siết quá chặt. Vì vậy, khi in ArmWithBolts.stl, xin vui lòng tăng ít nhất giá trị cho các đường viền vỏ thẳng đứng hoặc thậm chí làm đầy nó với 100%.

Khi in Arm.stl, xin vui lòng bật hỗ trợ tự động.

Gắn giá đỡ vào máy in

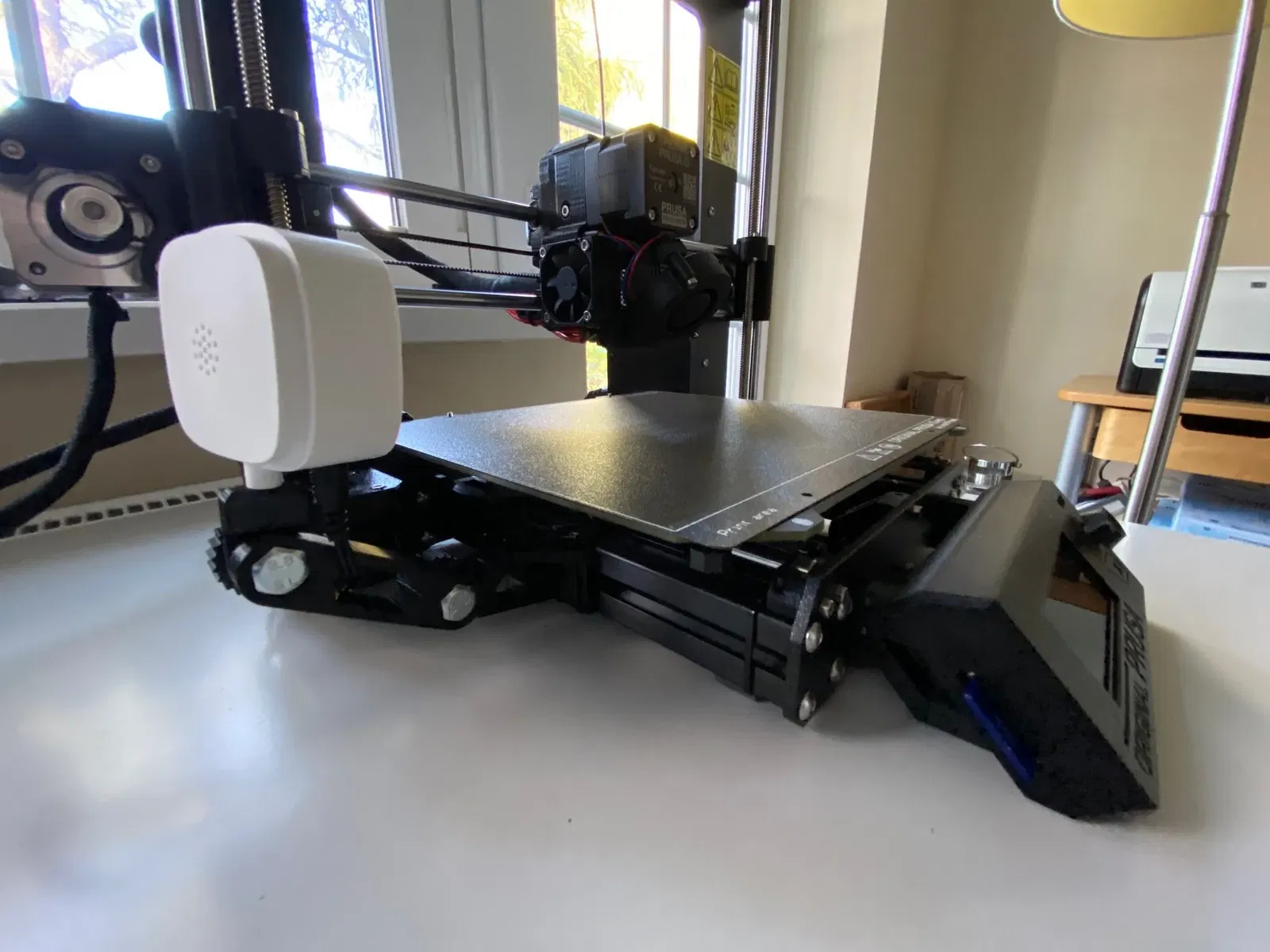

Cơ sở được thiết kế để gắn vào phần đùn YZ phía trước bên trái. Có ba tùy chọn được chuẩn bị để cố định nó.

1. Trong trường hợp bạn có hai giá đỡ PSU M3nE (xem bước 6 trong 2. Lắp ráp trục Y của bộ) có sẵn, hãy đặt chúng vào trong thanh nhôm và sử dụng hai lỗ dọc ở đáy để lắp vít vào. Điều này sẽ yêu cầu bạn tháo rời tạm thời khung YZ.

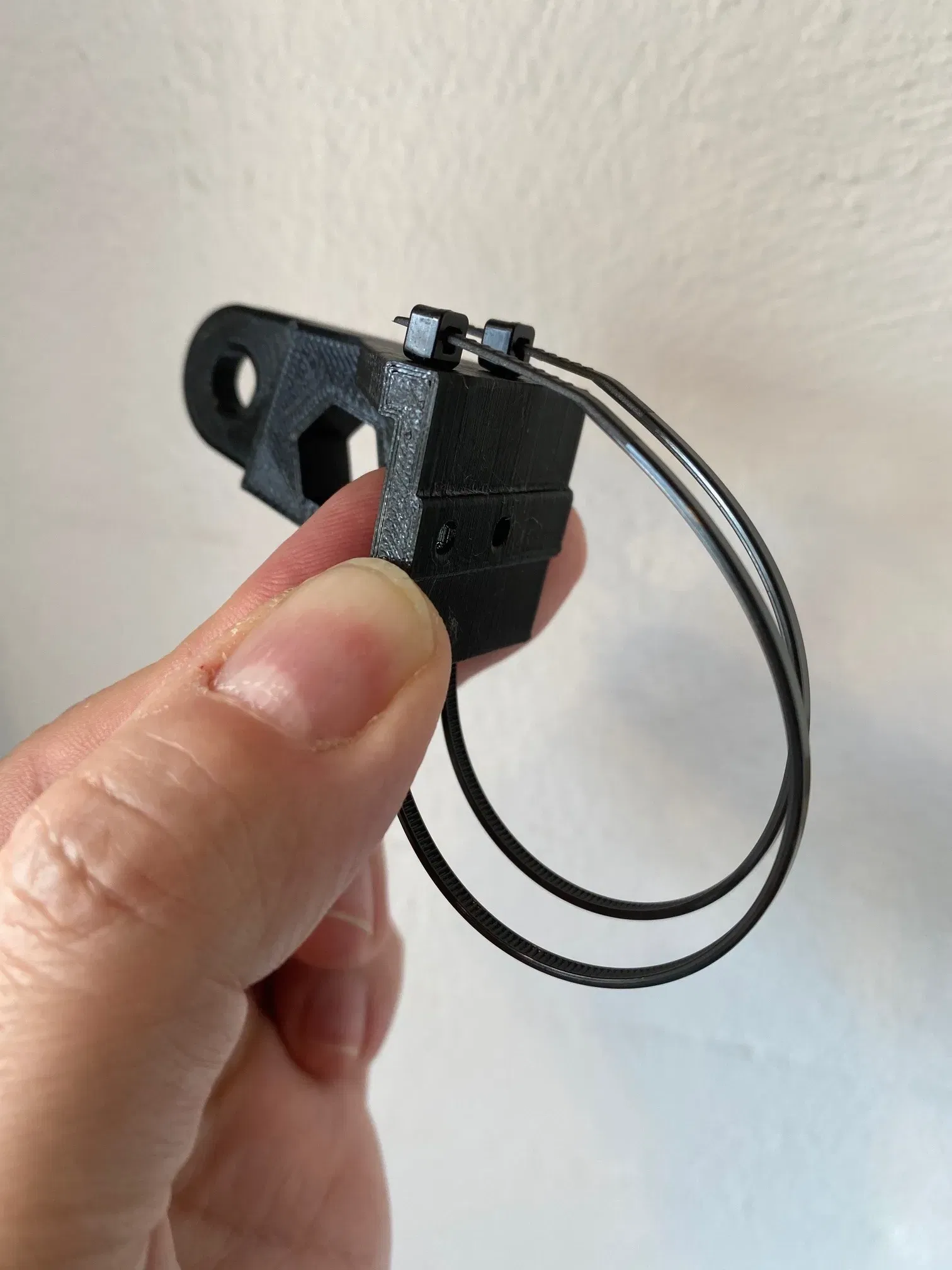

2. Sử dụng hai dây buộc và các lỗ ngang để gắn đáy vào thanh nhôm. Dễ hơn nhiều nhưng bạn cần dây buộc cực kỳ mỏng để không xung đột với mặt bàn di chuyển theo trục Y.
3. Giải pháp tốt nhất cho hầu hết mọi người sẽ là in thêm tệp BasisAdder.stl. Món này gắn vào thanh nhôm một cách hợp lý. Bộ mở rộng được gắn vào đáy bằng hai vít/đai ốc mà bạn tìm thấy trong bộ phận dự phòng đi kèm trong bộ MK3.

Chuẩn bị Tapo

Tapo đi kèm với giá đỡ "kiểu chân" riêng. Để sử dụng nó với giá đỡ in này, cần phải tháo chân ra.

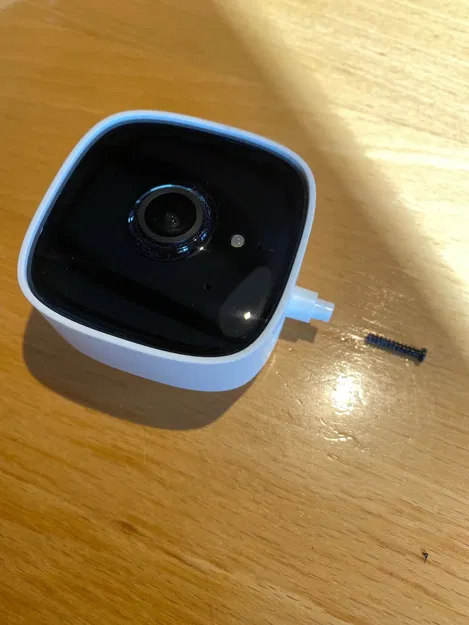

1. Bẻ chân sao cho quả bóng bị kẹt trong chân thoát ra khỏi vỏ.
2. Kéo cái cao su nhỏ ra khỏi đáy của quả bóng.
3. Tìm vít nhỏ trong quả bóng/chân và tháo ra.
4. Cắm "chân ngắn" còn lại vào giá đỡ in.
5. Thêm vít bạn đã tháo ở bước #3 để cố định chân ngắn trong giá đỡ in.
