Giá đỡ kính trên cùng cho Bambu Lab X1C và X1E

Chào bạn :) Tôi đã remix “Bambu Labs Carbon X1 Top Glass Riser for LED's”

Bây giờ bạn có thể in nó mà không cần TPU và nó hoạt động tốt hơn, chúng tôi đã thực hiện một số cập nhật cho tệp!

1. Thời gian in 2x 3h - 2 phần vừa vặn trên X1C.
2. không cần TPU nữa vì chúng tôi đã ghép phần lại thành một phần. Chúng tôi bây giờ sử dụng băng EPDM 20x2mm làm nền cho kính! Điều này kín hơn, không gây tiếng ồn và tiết kiệm cho chúng tôi in TPU không cần thiết!
3. chúng tôi đã điều chỉnh ổ cắm một chút để có thể dẫn cáp ra ngoài tốt hơn.

Danh sách các bộ phận.
1. khoảng 130cm băng LED COB 8mm
2. một bộ nguồn tùy thuộc vào băng LED bạn đã mua (12/24V)
3. một dimmer nếu bạn muốn, chúng tôi sử dụng một dimmer tương thích với Alexa.
4. keo cyanoacrylate
5. băng EPDM 20x2mm (băng cao su xốp)

cho việc in ấn:

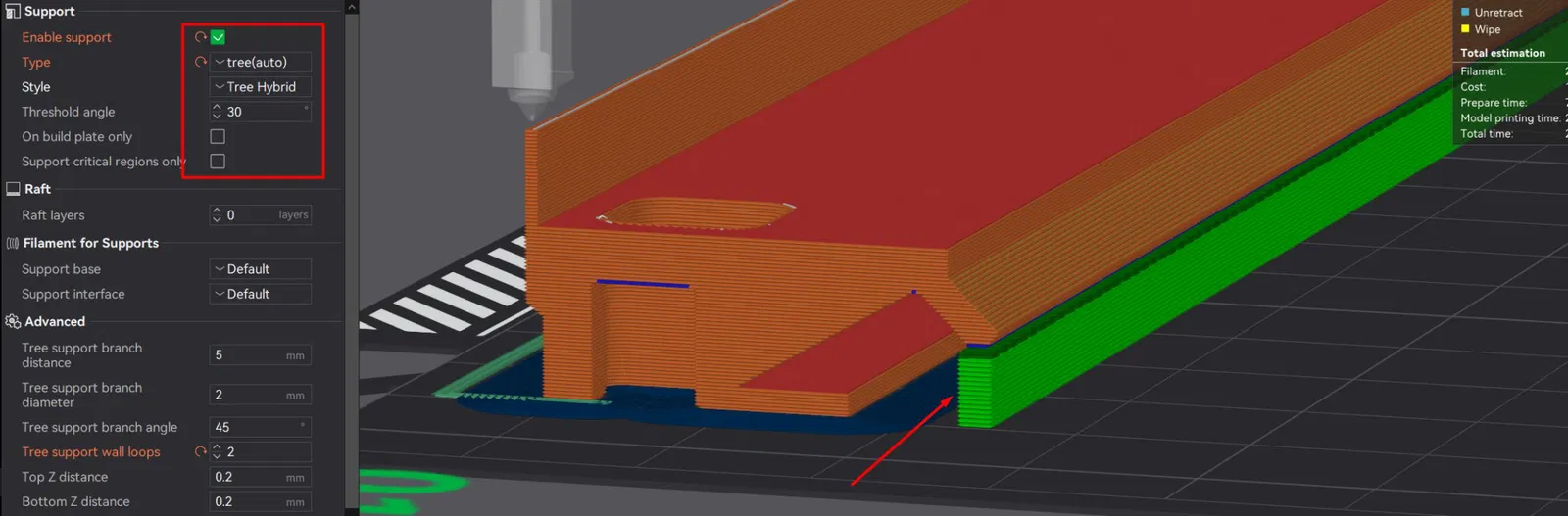

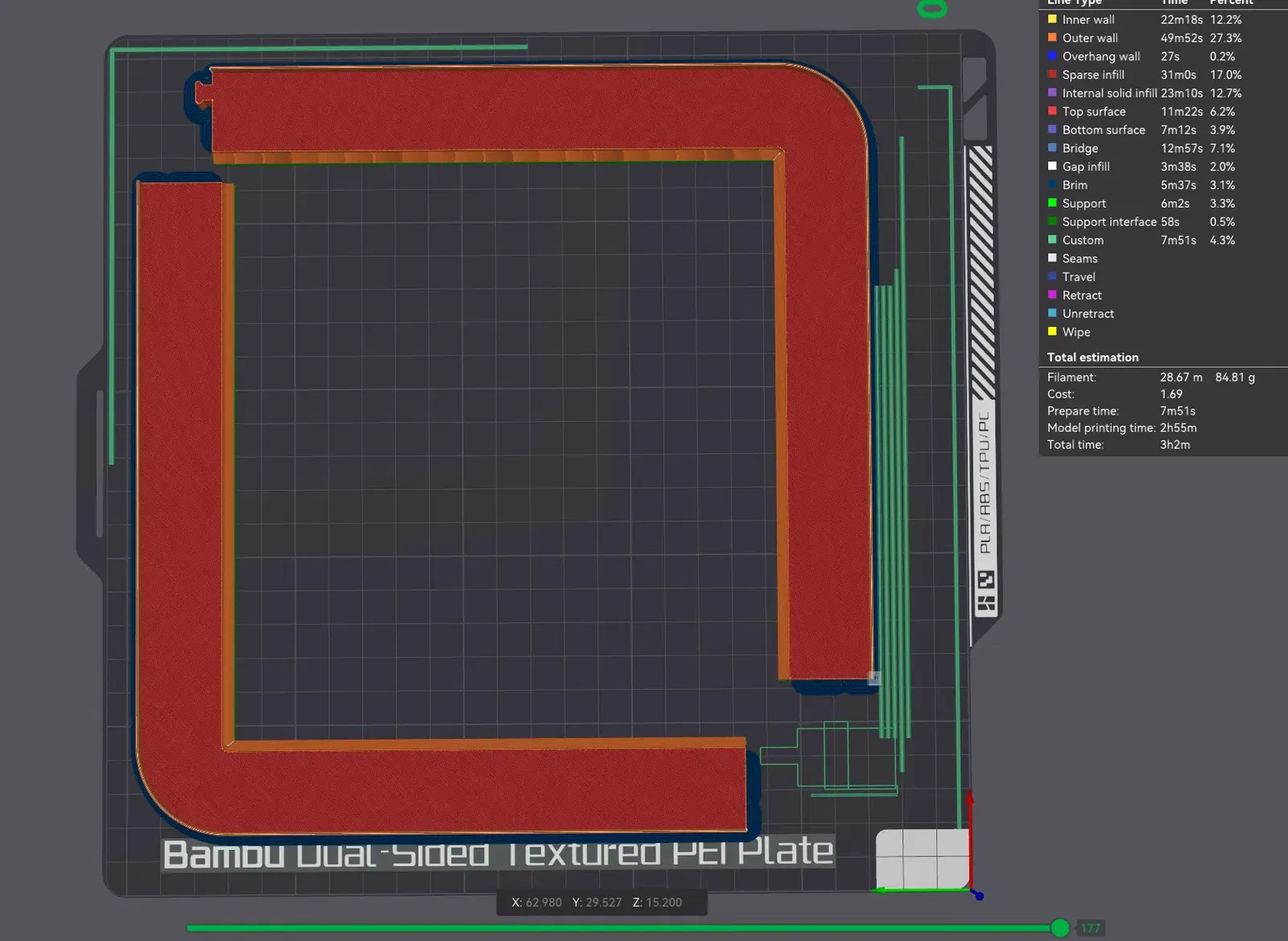

Bạn in mọi thứ từ PLA, PETG, ABS trong Bambu Lab của bạn với chiều cao lớp 0.2 và hỗ trợ bình thường (không vui lòng sử dụng cấu trúc cây) Kiểm tra hình ảnh để xem nó nên trông như thế nào.
Luôn luôn 2 phần vừa vặn trên bản in.
Khoảng 6h thời gian in cho tất cả 4 phần. (2x 3h)

Lắp ráp:

Chúng tôi sử dụng “băng LED COB” cùng với “bộ nguồn 24V 1A” và “băng EPDM” 20x2mm. Sau khi in, bạn làm sạch các phần một cách thô sơ và chỉ cần ghép chúng lại với nhau, sau đó bạn kiểm tra xem nó có vừa với máy in không, nó nên nằm phẳng trong máy in mà không bị lung lay! Nếu nó không vừa, hãy kiểm tra bản in của bạn xem có bị cong vênh không....

Sau khi mọi thứ vừa vặn, bạn dán băng EPDM ở cạnh trên, điều này thường không cần keo dán siêu (không có dầu mỡ).

Sau đó, bạn cắt các chiều dài phù hợp cho băng LED của bạn, điều này phụ thuộc một chút vào khả năng chia tách của các dải.

Bây giờ hàn tất cả 4 dải LED lại với nhau ở +/- một cách chính xác. Để lại các dây giữa các dải LED dài khoảng 3cm.

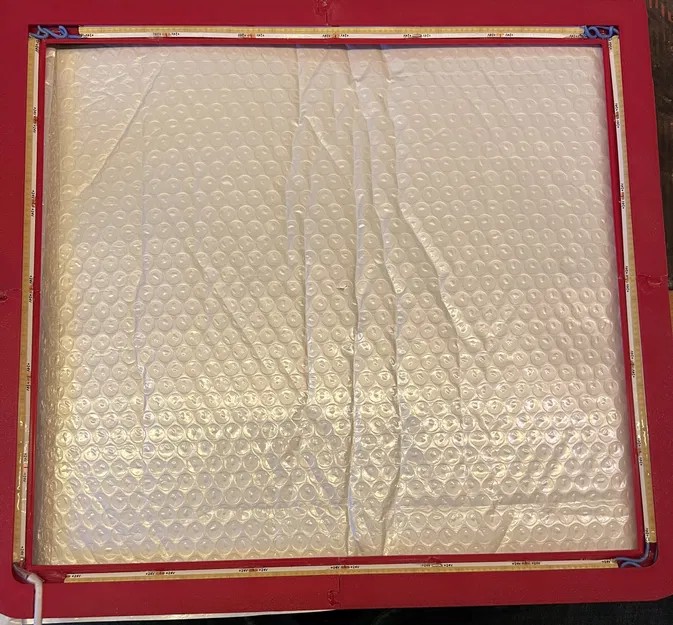

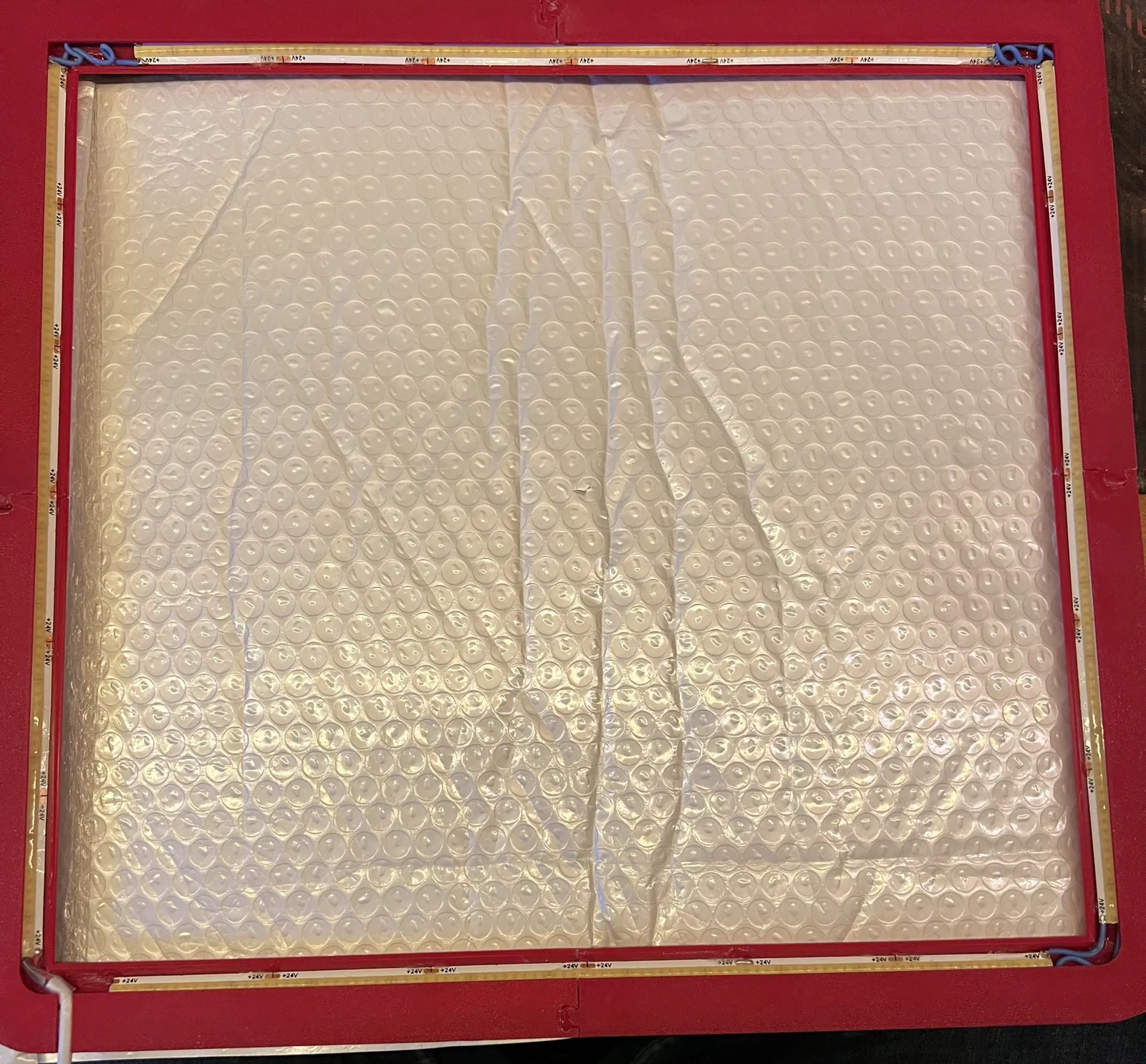

Sau khi hàn, chèn các dải LED vào mép đã định, điều này nên hoạt động với dải 8mm mà không gặp vấn đề gì, chúng tôi đã có các dải LED tự dính, nhưng chúng tôi vẫn cố định nó ở mỗi điểm chia tách từ trên xuống bằng một giọt keo siêu dính.

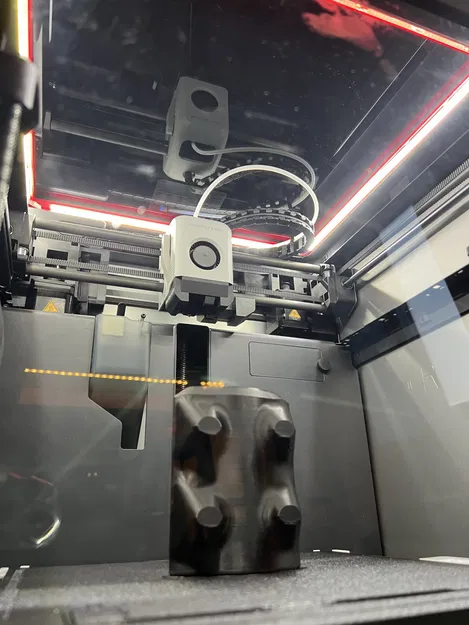

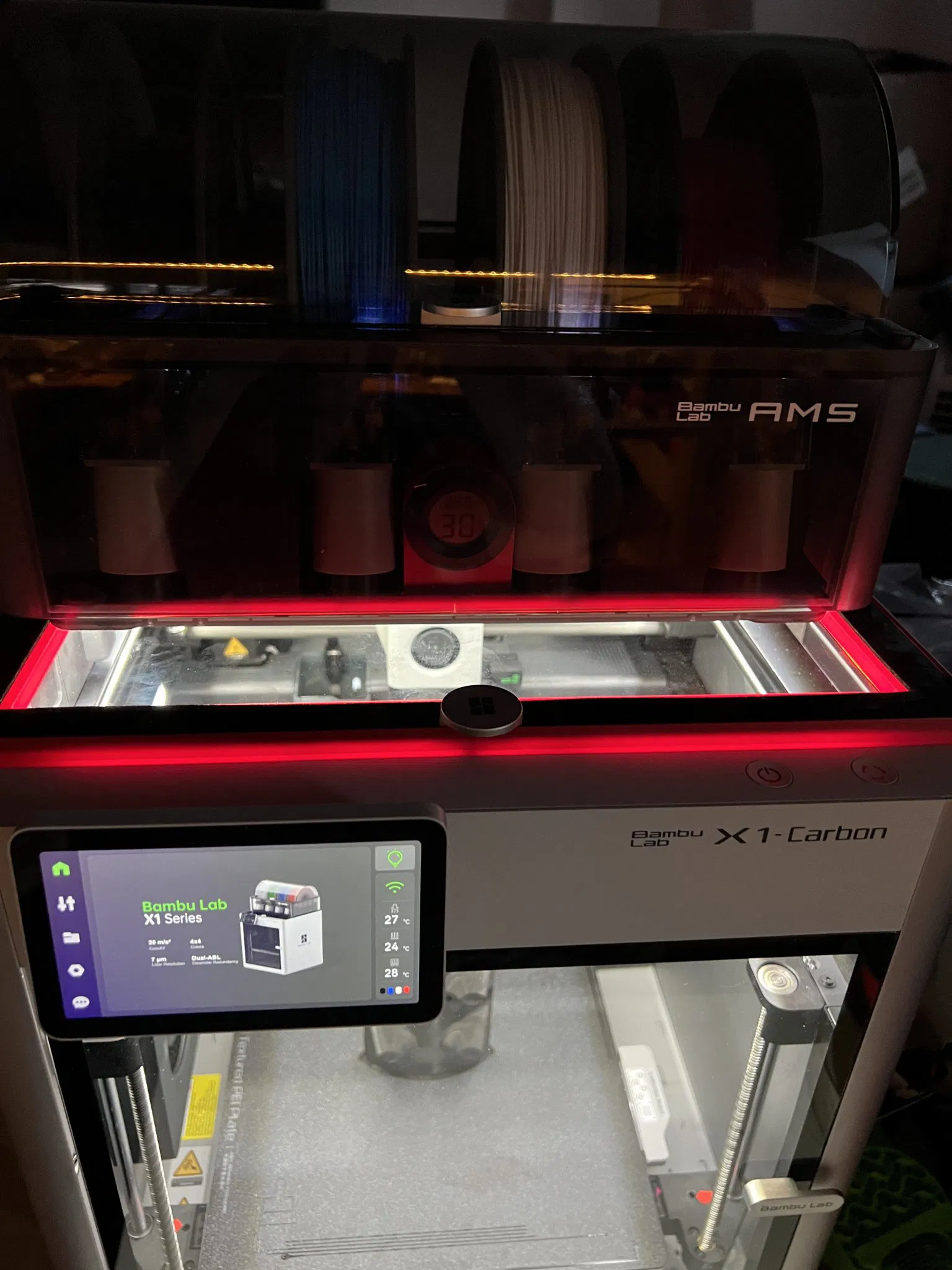

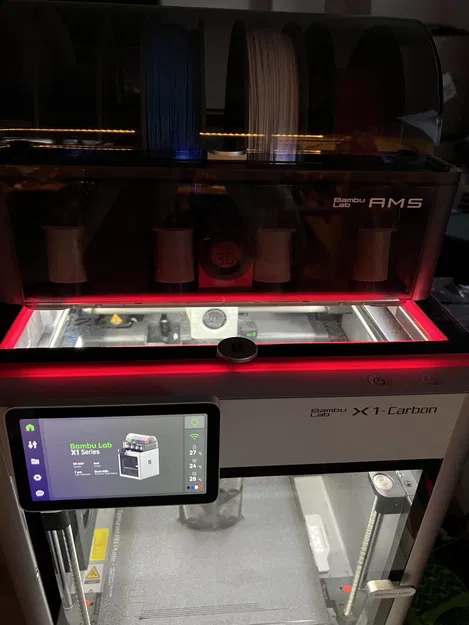

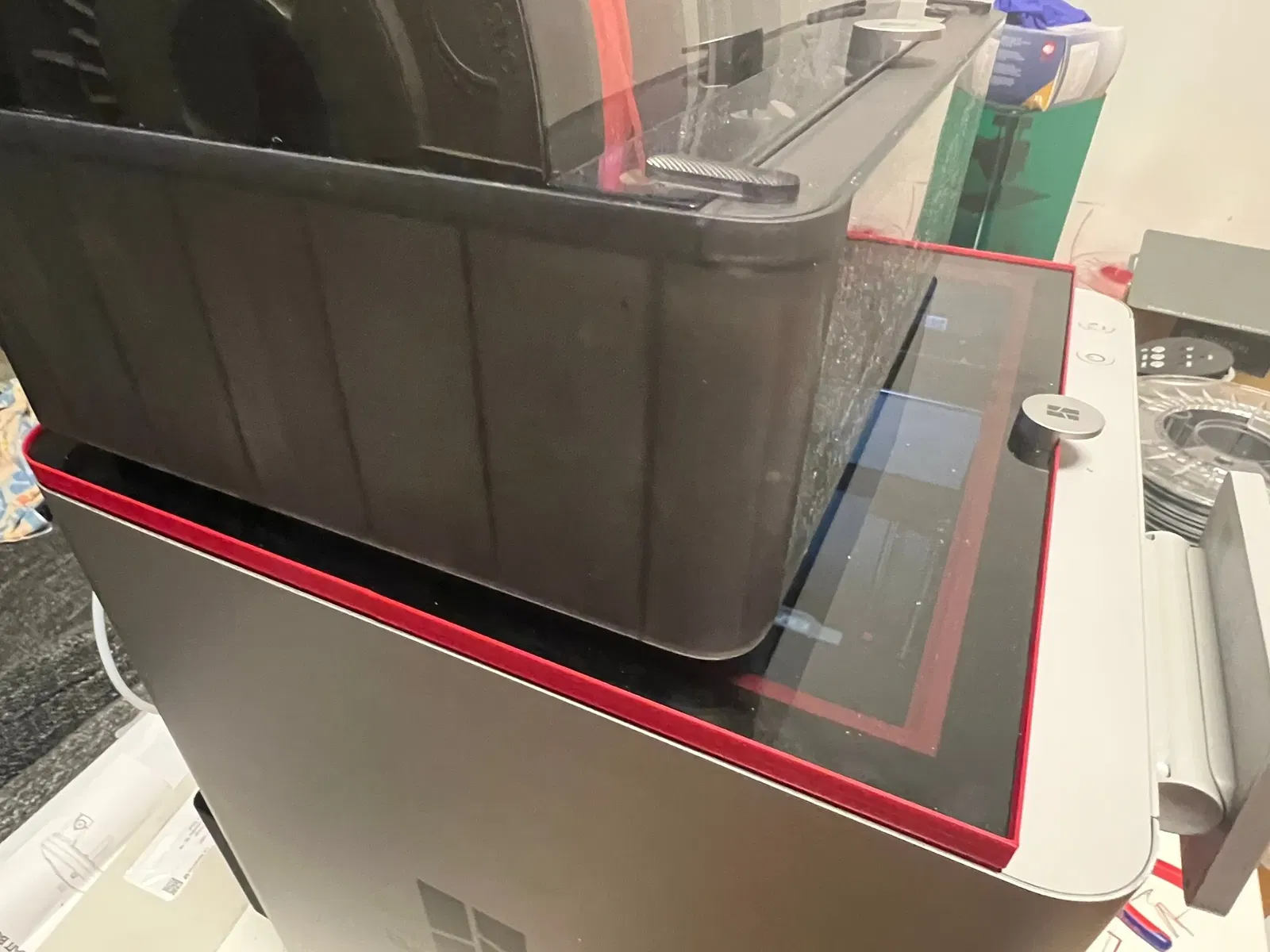

Sau đó, để mọi thứ khô hoặc sử dụng Xịt Kích Hoạt. Bây giờ bạn đặt khung vào máy in, tấm kính lên trên và sau đó nếu cần, đặt AMS của bạn lên trên cùng. Chúng tôi cố ý thiết kế nó để chúng tôi không phải/không muốn thực hiện bất kỳ kết nối nào trên máy in.

Nếu bạn muốn làm điều này, tất nhiên, đó là tùy thuộc vào bạn. Chúng tôi không giả định bất kỳ trách nhiệm nào, không có trách nhiệm về các khuyết tật vật liệu hoặc các vấn đề khác!

Mặc dù có tuyên bố miễn trừ, chúng tôi hy vọng bạn sẽ thích việc xây dựng! Hẹn gặp lại trong các Makes!

Nick từ Filament Freunde - Discord :)

ĐỨC:

Hey :) Tôi đã remix nó. Bây giờ bạn có thể in nó mà không cần TPU và nó hoạt động tốt hơn, chúng tôi đã thực hiện một số bản cập nhật cho tệp!

1. 2x 3h thời gian in - có thể đặt 2 phần trên X1C 2. Không cần TPU nữa vì chúng tôi đã ghép phần này thành một bộ phận. Chúng tôi hiện đang sử dụng băng EPDM 20x2mm làm đệm cho kính! Điều này kín hơn, không phát ra tiếng ồn và giúp chúng tôi tiết kiệm việc in TPU không cần thiết! 3. Chúng tôi đã điều chỉnh ổ cắm một chút để chúng tôi có thể dẫn dây ra ngoài tốt hơn.

Danh sách vật liệu. 1. khoảng 130cm dải LED COB 8mm 2. một nguồn điện tùy thuộc vào loại dải LED bạn đã mua (12/24V) 3. một dimmer nếu bạn muốn, chúng tôi sử dụng một Dimmer tương thích với Alexa. 4. Keo siêu dính 5. Băng EPDM 20x2mm (mút xốp)

về việc in:

Bạn in mọi thứ bằng PLA, PETG, ABS trong Bambu Lab của bạn với độ cao lớp 0,2 và hỗ trợ bình thường (xin đừng sử dụng cấu trúc cây). Hãy xem trong các hình ảnh để biết nó nên trông như thế nào. Luôn có 2 phần vừa vặn trên mặt bàn. Khoảng 6 giờ in cho tất cả 4 phần. (2x 3h)

Lắp ráp:

Chúng tôi sử dụng "COB LED Streifen" cùng với một "24V 1A Netzteil" và "EPDM Band" kích thước 20x2mm. Sau khi in, bạn làm sạch các phần một cách thô sơ và chỉ cần kết nối chúng lại với nhau, sau đó bạn thử xem chúng có vừa với máy in không, chúng nên nằm phẳng trên máy in mà không bị lung lay! Nếu không vừa, hãy kiểm tra in của bạn xem có bị biến dạng không...

Khi mọi thứ vừa vặn, bạn dán băng EPDM vào cạnh trên, điều này thường không cần keo dán (không có dầu mỡ).

Sau đó, bạn cắt các chiều dài phù hợp cho băng LED của bạn, điều này phụ thuộc một chút vào khả năng chia tách của các dải.

Hãy hàn tất cả 4 dải lại với nhau đúng cách (+/-). Để lại dây giữa các dải LED khoảng 3cm.

Sau khi hàn, bạn đưa các dải LED vào mép đã định, điều này nên dễ dàng với dải 8mm, mặc dù chúng tôi đã có dải LED tự dán, nhưng vẫn đảm bảo chúng ở mỗi điểm chia tách bằng một giọt keo dán.

Sau đó, bạn để mọi thứ khô hoặc sử dụng xịt kích hoạt. Bây giờ bạn đặt khung vào máy in, kính ở trên cùng và sau đó có thể là AMS của bạn ở trên cùng. Chúng tôi đã cố ý thiết kế như vậy để không cần thực hiện/không muốn kết nối dây điện trên máy in.

Nếu bạn muốn làm điều này, bạn hoàn toàn có thể. Chúng tôi không chịu trách nhiệm dưới bất kỳ hình thức nào, không có trách nhiệm về hàng hóa hay bất kỳ điều gì khác!

Mặc dù có thông báo từ chối, chúng tôi chúc bạn có nhiều niềm vui trong việc xây dựng! Hẹn gặp bạn trong các buổi Makes!

Nick từ Filament Freunde - Discord :)
