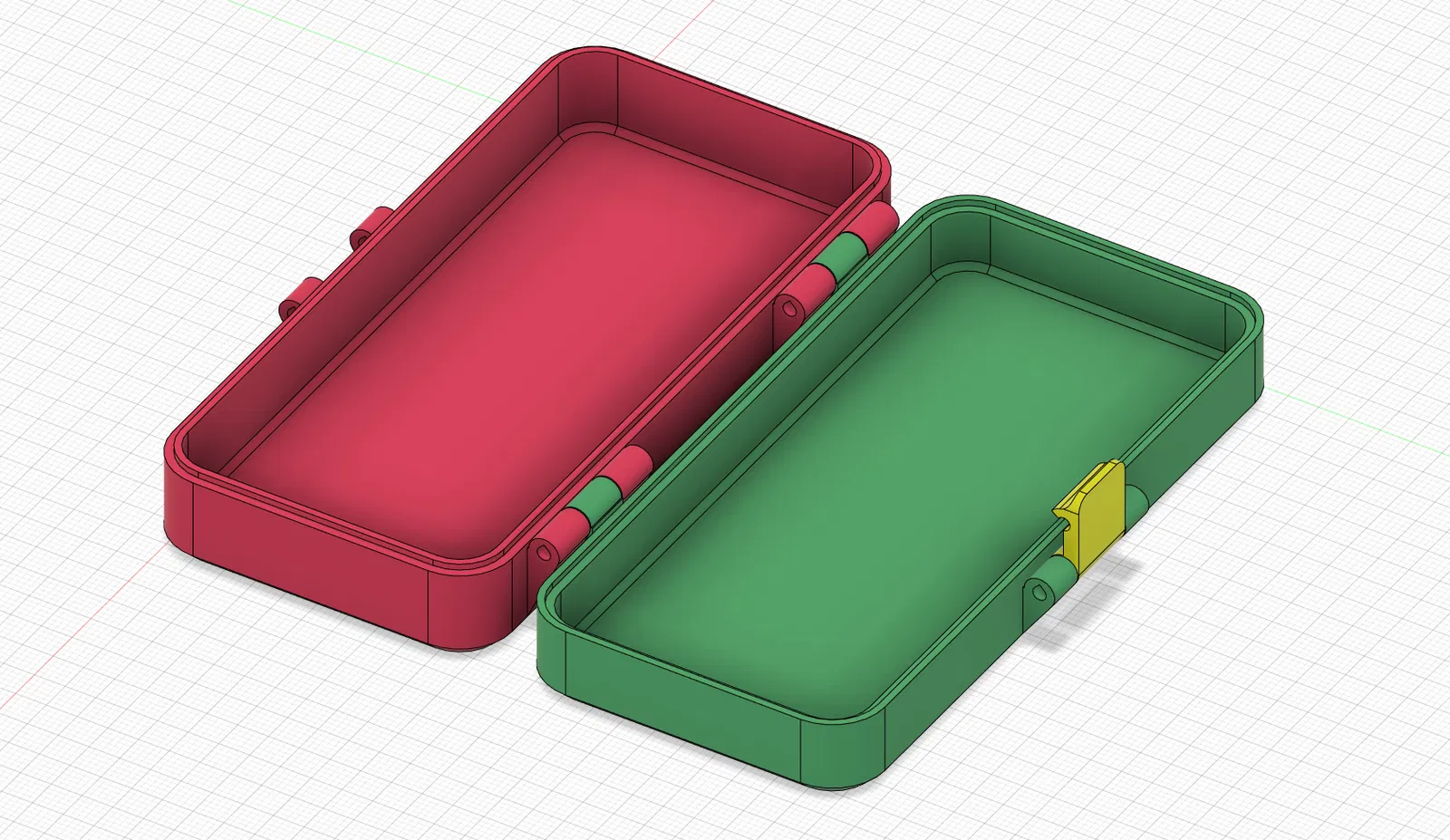

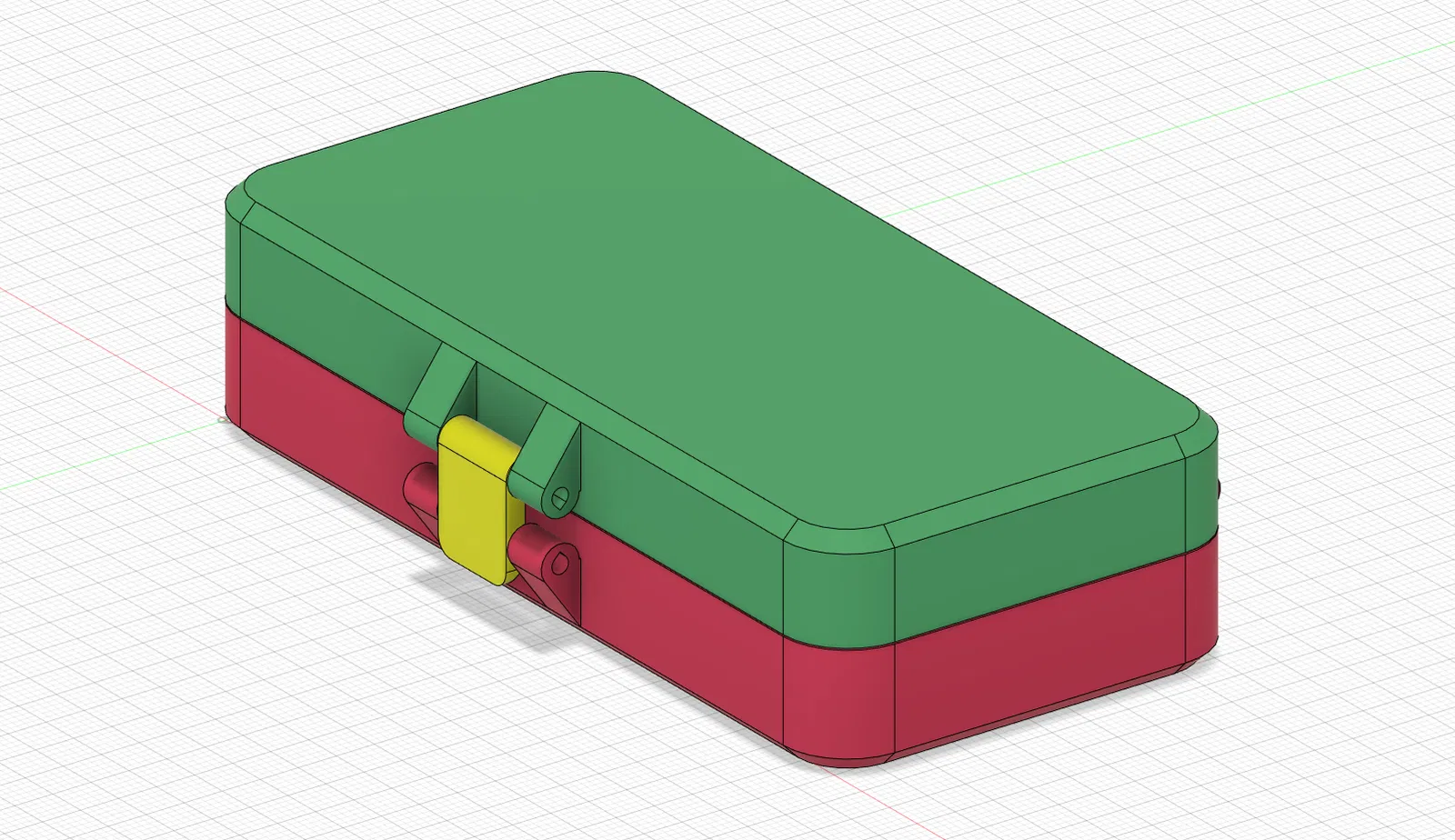

Hộp có khớp gài dạng tham số (Parametric latching box)

Đây là một mẫu hộp có khớp gài dạng tham số (parametric), bạn có thể dùng ngay hoặc tùy chỉnh thêm các phần bên trong. Bạn có thể xem thêm các cân nhắc về thiết kế trong bài viết blog này.

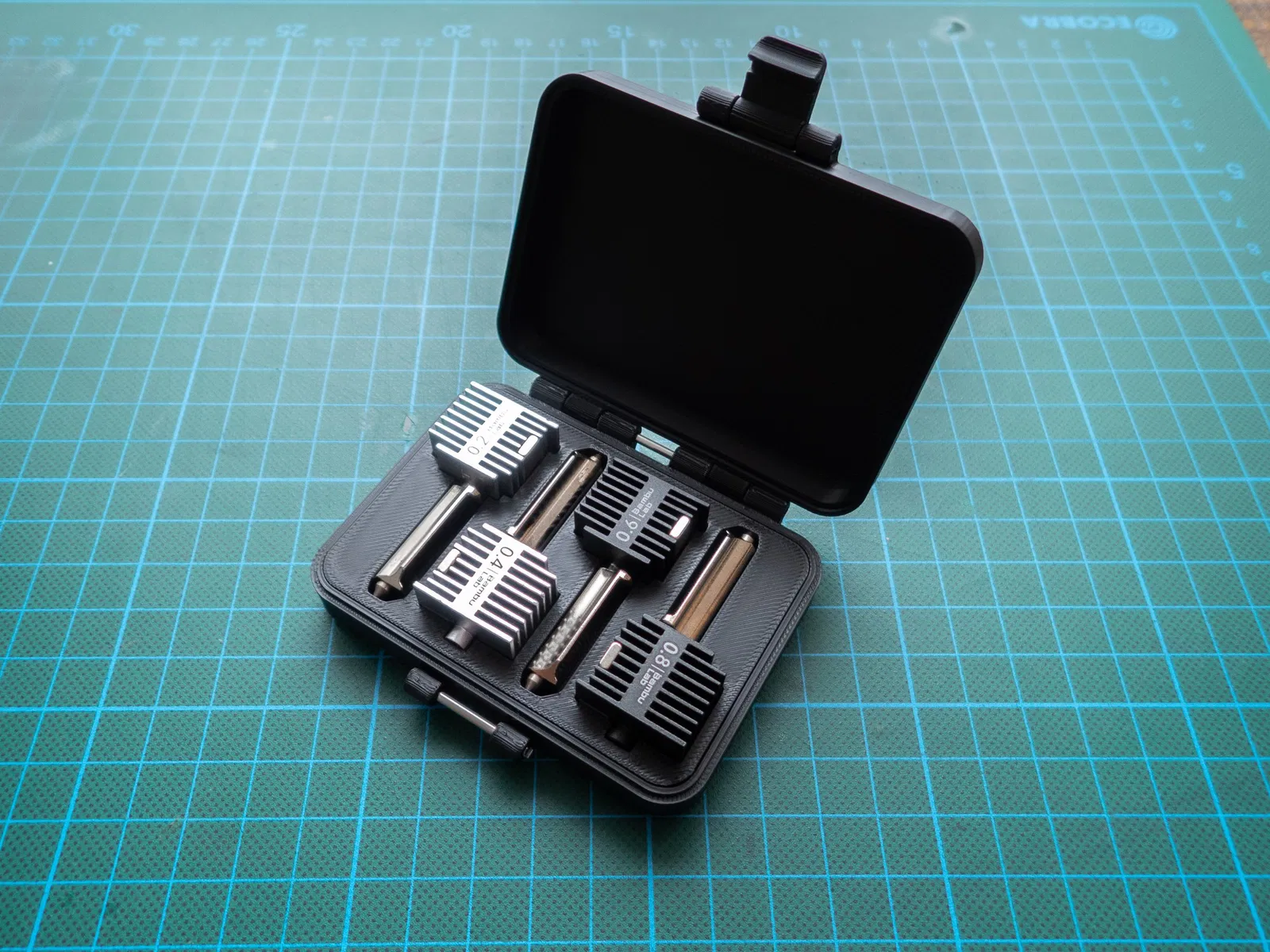

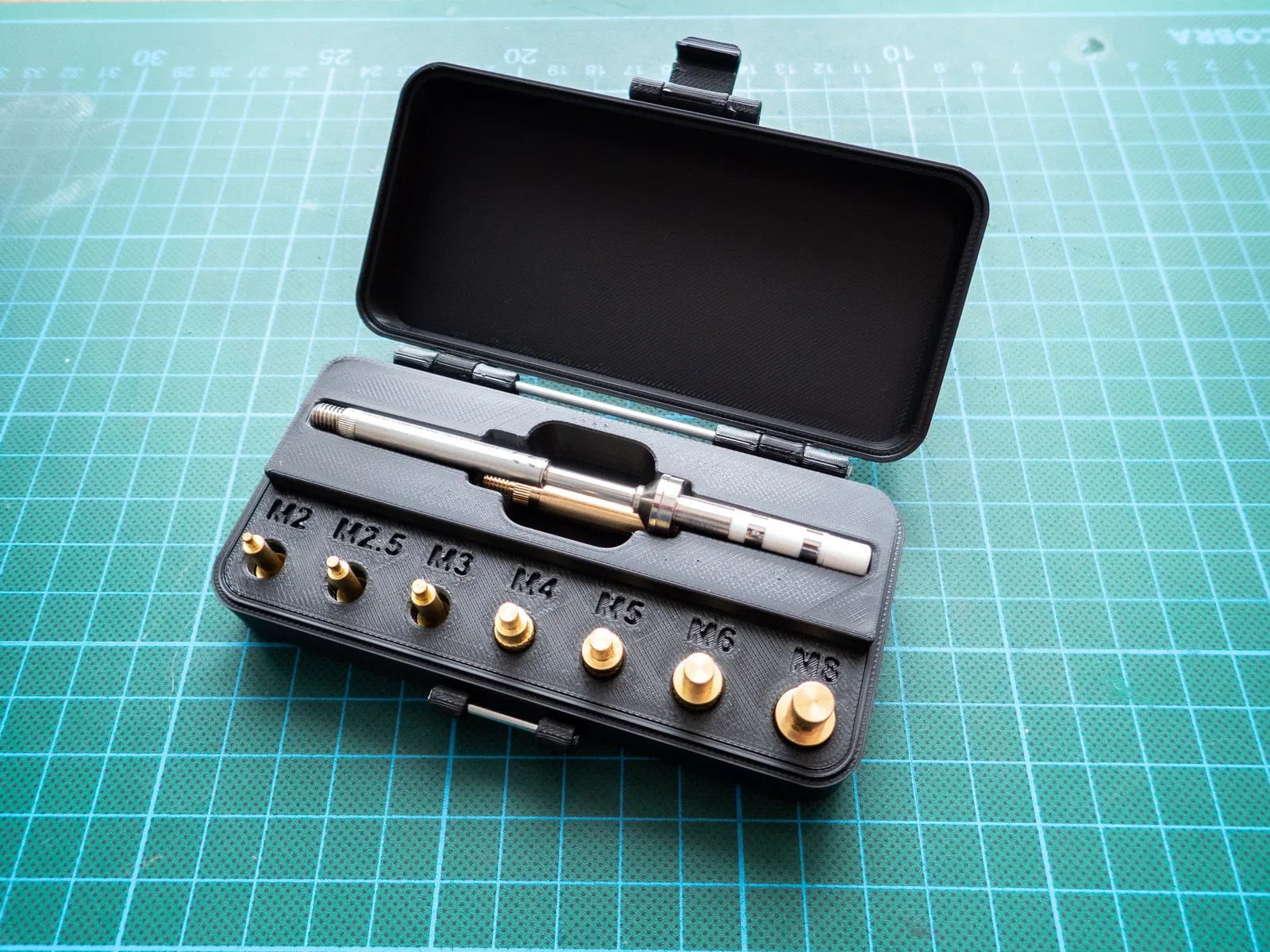

Vì đây là khung cơ sở để bạn tự tạo kích thước hộp riêng, nên mình không đính kèm file STL. Bạn có thể tải các ví dụ thực tế của mẫu hộp này từ các mô hình khác của mình:

• .
• .

Thiết lập in:

• Chất liệu: Tùy ý. Mình hay in bằng nhựa PLA.
• Độ dày lớp in: 0.2 mm. In mỏng hơn sẽ đẹp hơn, nhưng thực tế thì đây chỉ là cái hộp thôi mà.

Để thay đổi kích thước, bạn hãy mở file .f3d trong Autodesk Fusion (phần mềm miễn phí cho mục đích cá nhân), sau đó vào Modify → Change Parameters. Hãy dùng ô tìm kiếm để tìm thông số bạn muốn sửa, vì có khá nhiều thông số được tính toán dựa trên các thông số gốc.

QUAN TRỌNG: Fusion đôi khi khá "mong manh" với các thiết kế tham số (việc thay đổi một thông số có thể làm hỏng toàn bộ mô hình). Mình khuyên bạn nên điều chỉnh thông số từ từ. Ví dụ, nếu muốn tăng chiều dài hộp từ 80 mm lên 200 mm, bạn nên chỉnh qua vài mức trung gian như 120, 150 rồi mới đến con số cuối cùng. Phím "Undo" (hoàn tác) sẽ giúp ích nhiều cho bạn đấy.

Lưu ý: Đường kính mặc định của chốt bản lề và chốt gài là 2 mm, nhưng bạn hoàn toàn có thể tùy chỉnh. Mình để kích thước này vì mình hay dùng lại các nan hoa xe đạp cũ vốn thường có đường kính 2 mm, rất hoàn hảo cho mục đích này.

innerLength và innerWidth: Chiều dài và chiều rộng bên trong của hộp. Việc kiểm soát kích thước lòng hộp giúp bạn dễ dàng đo đạc để thiết kế vật chèn sau này.

bottomInnerHeight: Chiều cao lòng của phần đáy hộp.

lidInnerHeight: Tương tự như trên nhưng dành cho phần nắp.

innerCornerRadius: Bán kính bo góc bên trong hộp. Bán kính ngoài được tính dựa trên thông số này. Khi thiết kế vật chèn, đừng quên rằng bán kính ngoài của vật chèn phải khớp (hoặc lớn hơn) bán kính trong của hộp.

wallThickness: Độ dày của thành hộp. Phần mép khớp giữa hai nửa sẽ bằng một nửa thông số này.

innerChamfer và outerChamfer: Độ vát của cạnh trong và cạnh ngoài. Tương tự như bo góc, khi thiết kế vật chèn, hãy chú ý bán kính vát ngoài của vật chèn phải khớp với bán kính vát trong của hộp.

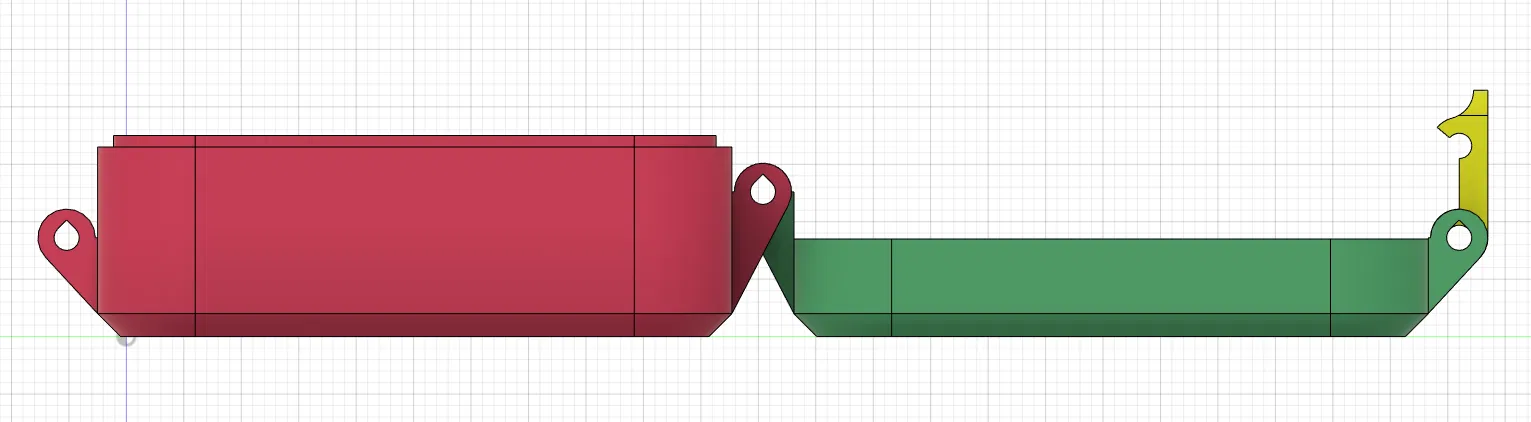

hingeOuterDiameter: Đường kính ngoài của bản lề dạng trụ.

hingeSideOffset: Khoảng cách từ mép ngoài đến hai bản lề.

hingeLength: Độ dài của mỗi bản lề.

hingePinDiameter: Đường kính chốt bản lề.

hingeTolerance: Độ hở giữa các thành phần bản lề. Nếu để bằng 0, các bộ phận có thể không khớp được với nhau.

latchLength: Độ dài của phần đỡ chốt gài.

latchOuterDiameter: Đường kính ngoài của các phần trụ của chốt gài.

latchPinDiameter: Tương tự hingePinDiameter nhưng cho chốt gài.

latchTolerance: Tương tự hingeTolerance nhưng cho cơ chế gài.

latchCenterToCenterLength: Độ dài phần di động của chốt gài, đo giữa tâm của hai vòng tròn trên các phần cố định.

holeTeardropAngle: Góc của đỉnh hình giọt nước cho mỗi lỗ, giúp tránh bị overhang khi in.
