HiFiSphere - Loa để bàn hình cầu tí hon (Passive/Bluetooth)

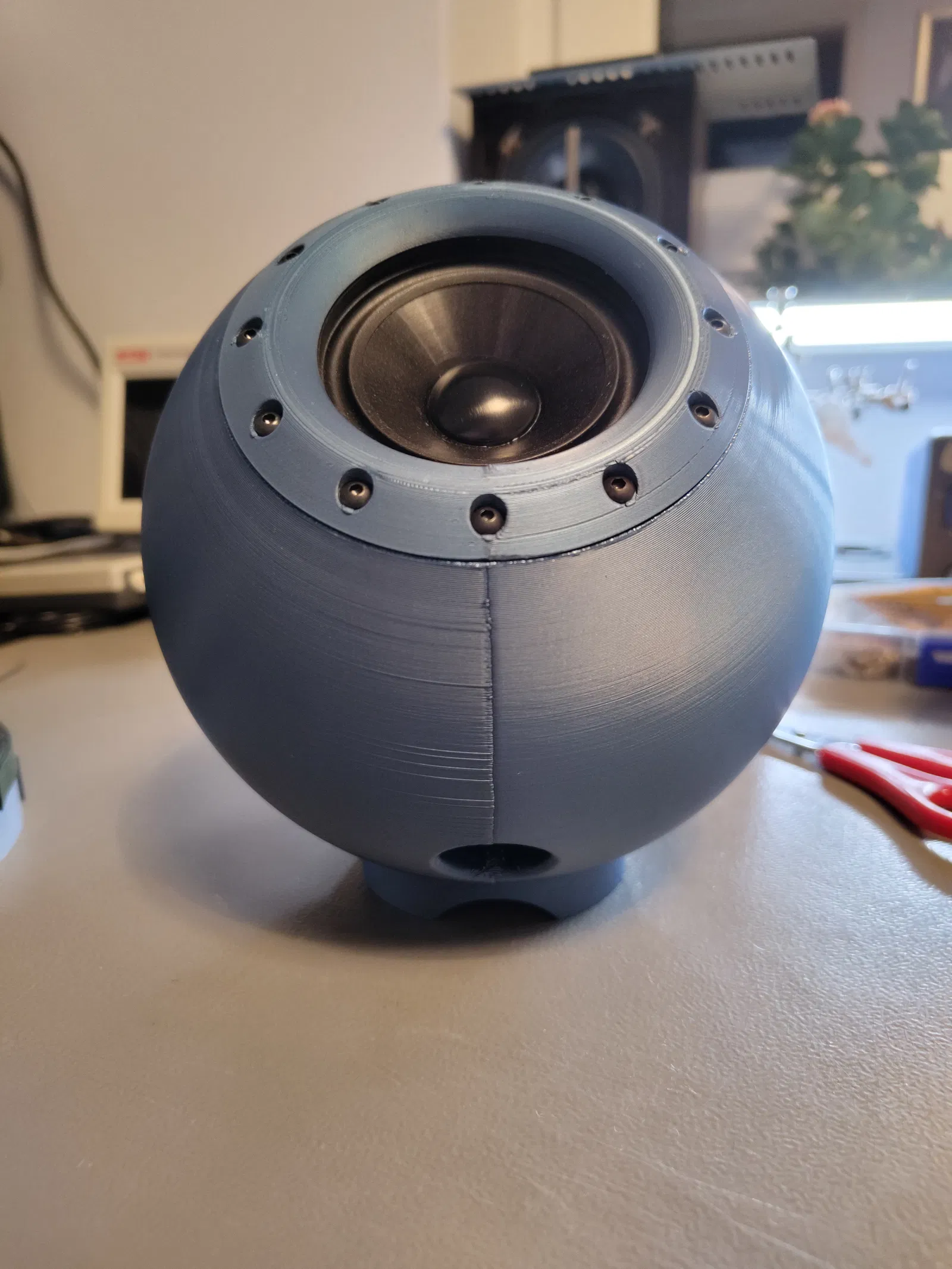

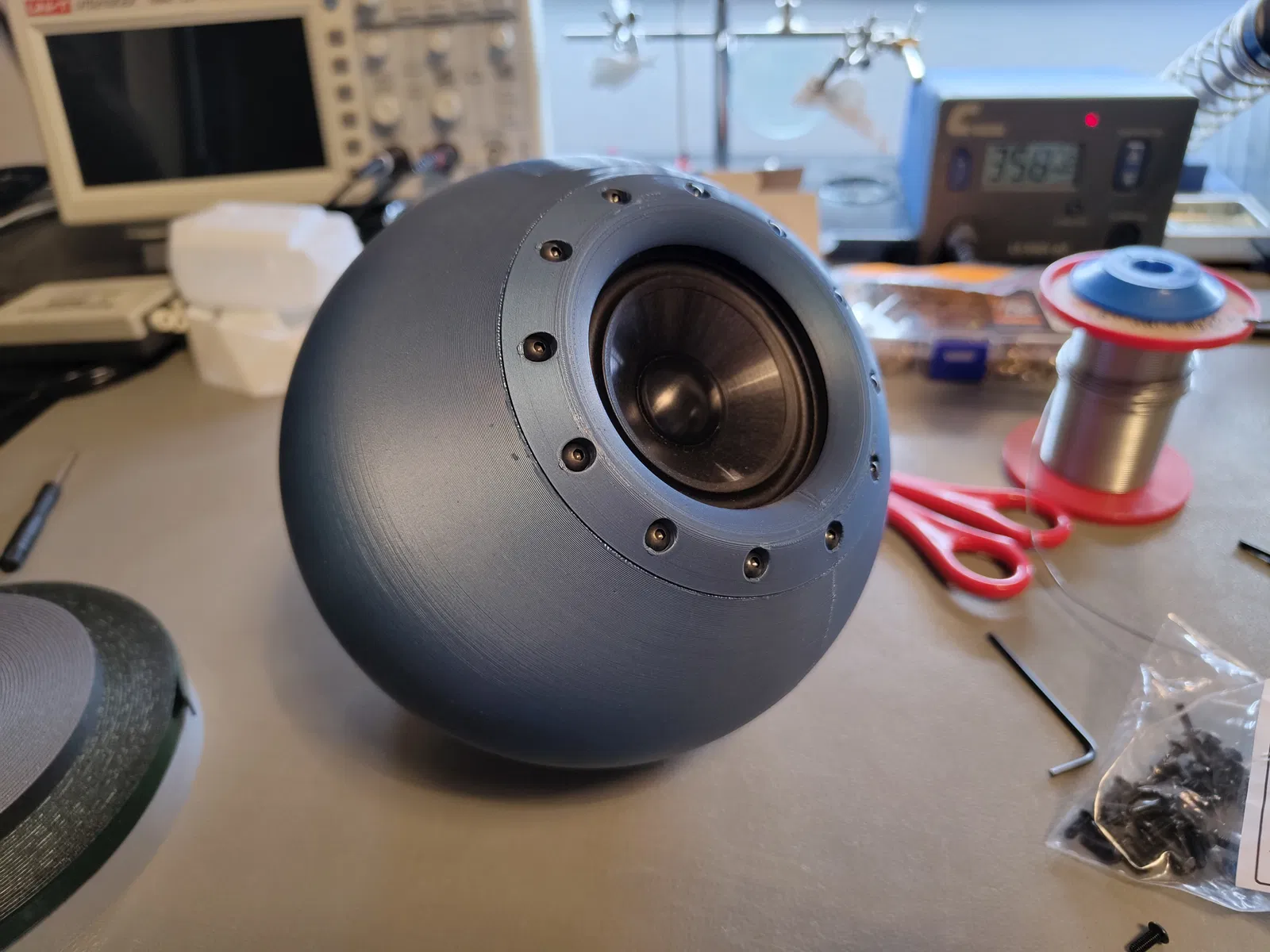

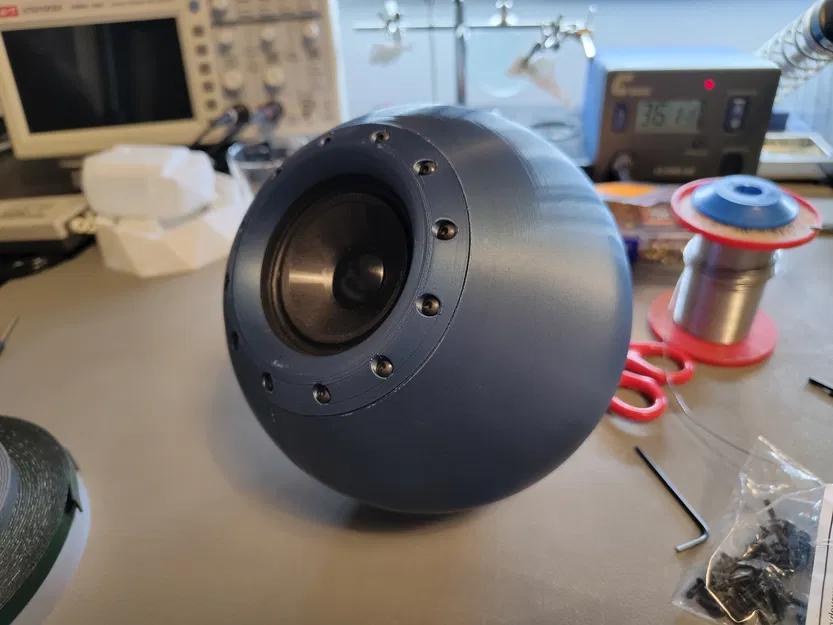

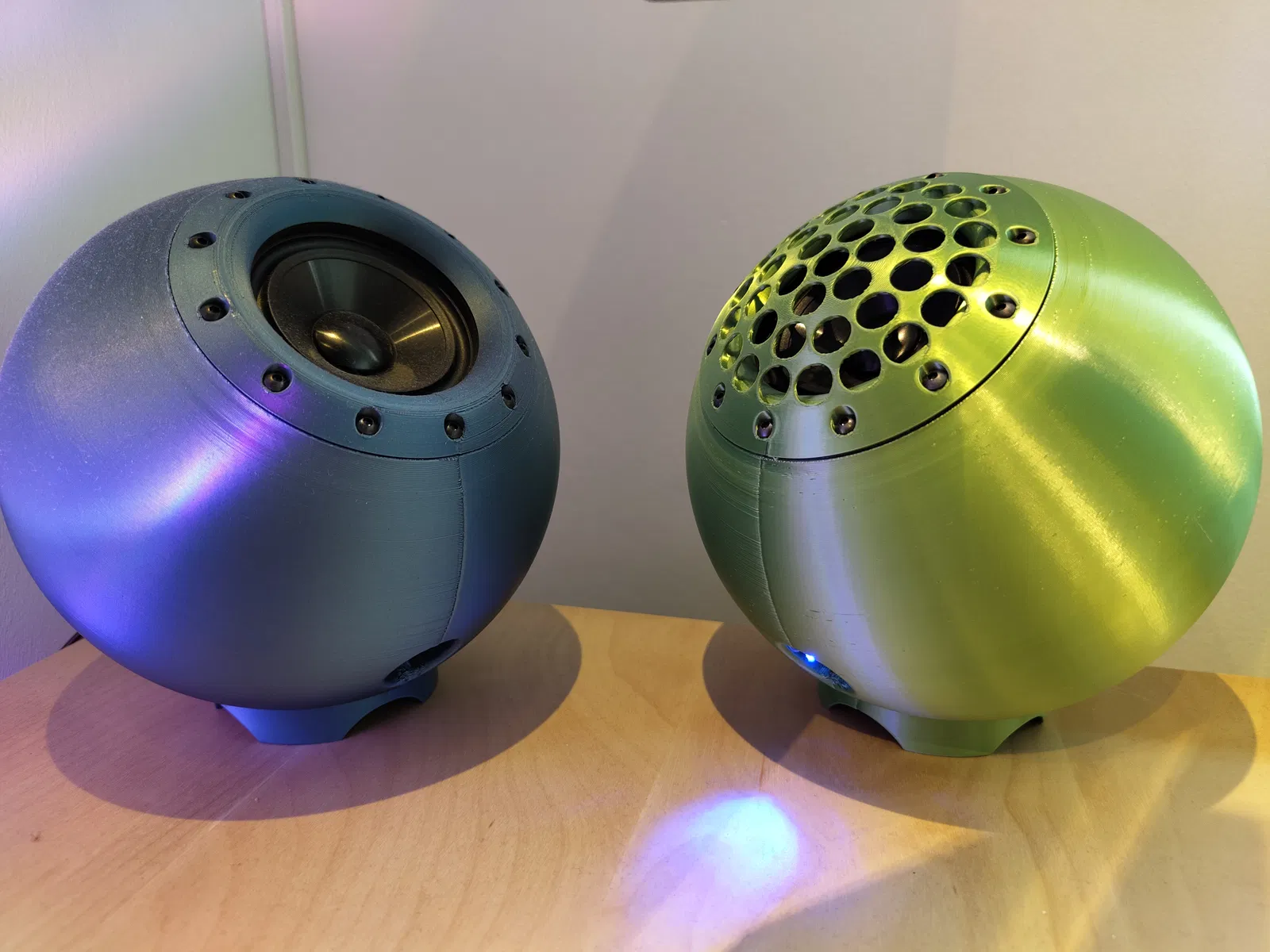

Tui muốn dọn dẹp lại cái bàn làm việc và thay mấy cái loa thùng bự chảng bằng cặp loa mới nhỏ gọn, nhìn cho nó thời trang. Sau khi tham khảo mấy dự án khác, tui quyết định tự thiết kế cái thùng loa hình cầu tí hon này cho bàn làm việc của mình.

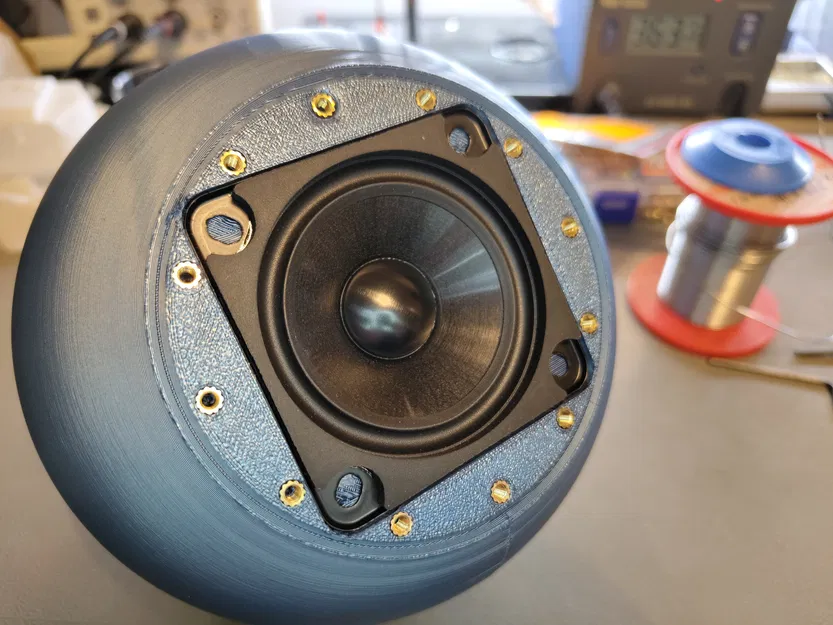

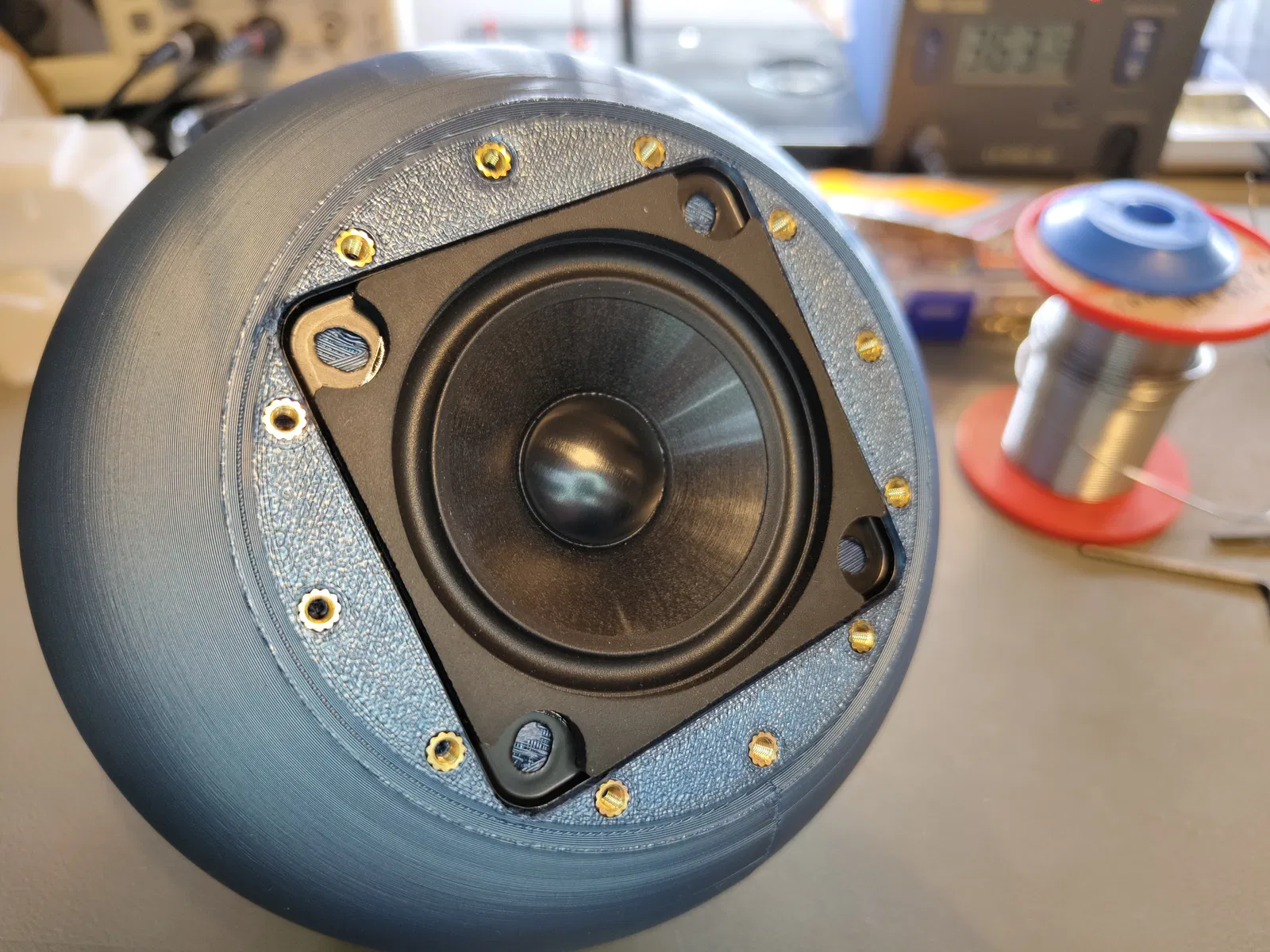

Phần thiết kế (kích thước, thể tích, ống bass reflex) được tính toán kỹ lưỡng cho dòng loa nhỏ xíu cực ngon: FRS 7 XWP - 8 Ohm | Visaton

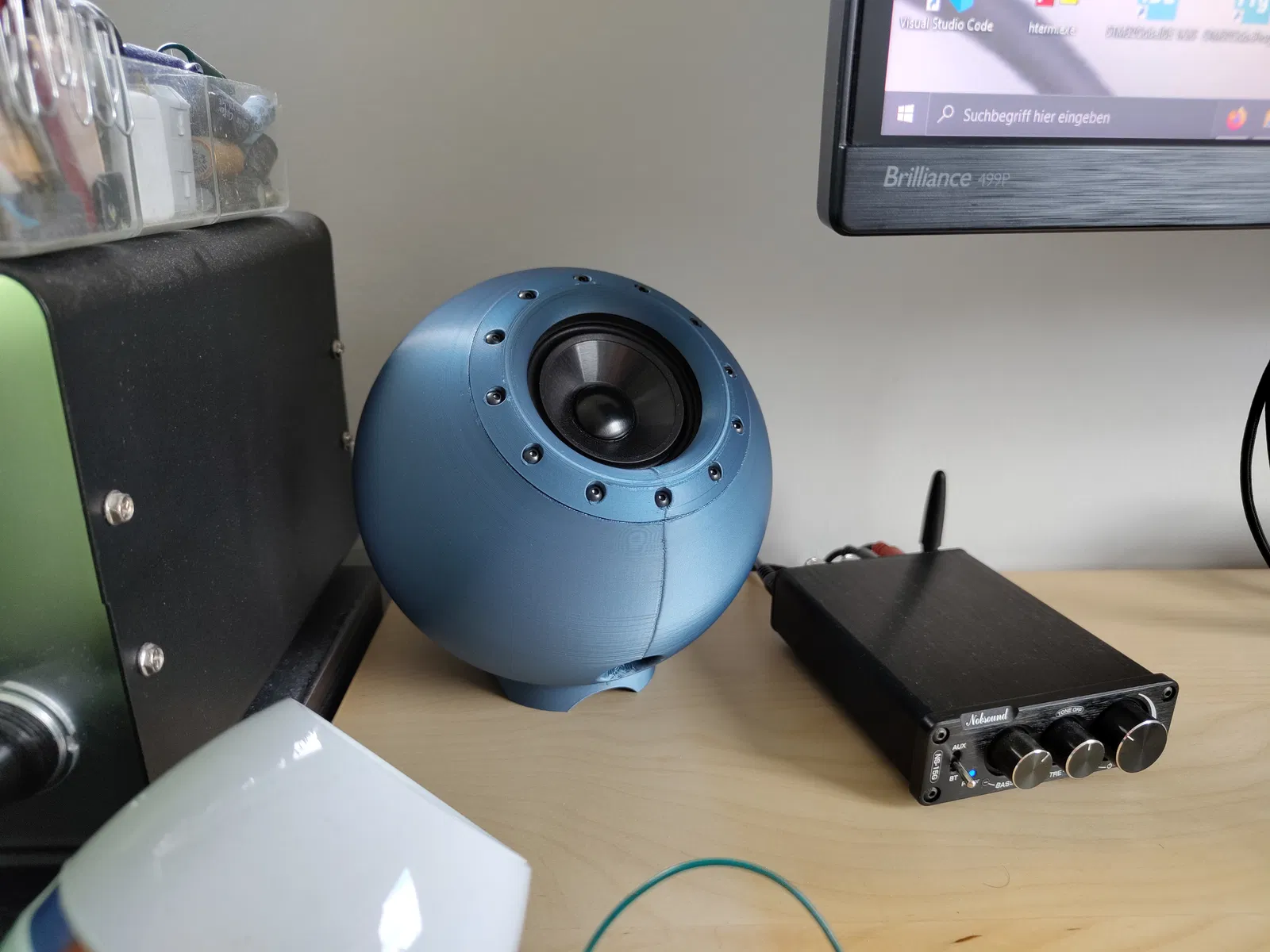

Thiết kế gốc là dành cho loa passive, dùng với amply class D rời, ví dụ như con: Nobsound NS-15G Mini Bluetooth 5.0 Digital Amplifier Receiver TPA3116 – doukaudio

Cho phần cọc loa (terminal), thiết kế này dùng loại: 4x POLKLEMMEN BANANENBUCHSE 2x TERMINAL LAUTSPRECHER KLEMMEN 4MM HIGHEND-HIFI | eBay

Nhưng mà tui tin là mấy loại cọc loa khác có cùng kích thước ren cũng sẽ gắn vừa thôi.

Linh kiện khác cần chuẩn bị:

• Ốc cấy (thread inserts): Ruthex M3 Gewindeeinsatz – 100 Stück Rx-M3X5.7 Gewindebuchsen Aus Messing – Stab | eBay
• Ốc vít M3, dài 8mm: M3 M4 M5 Linsenkopfschrauben-Stahl-schwarz-hochfest 10.9-ISO 7380-ab 2 Stk | eBay

Nếu bạn muốn in một cặp loa trái/phải thì sẽ tốn khoảng một cuộn filament 1kg.

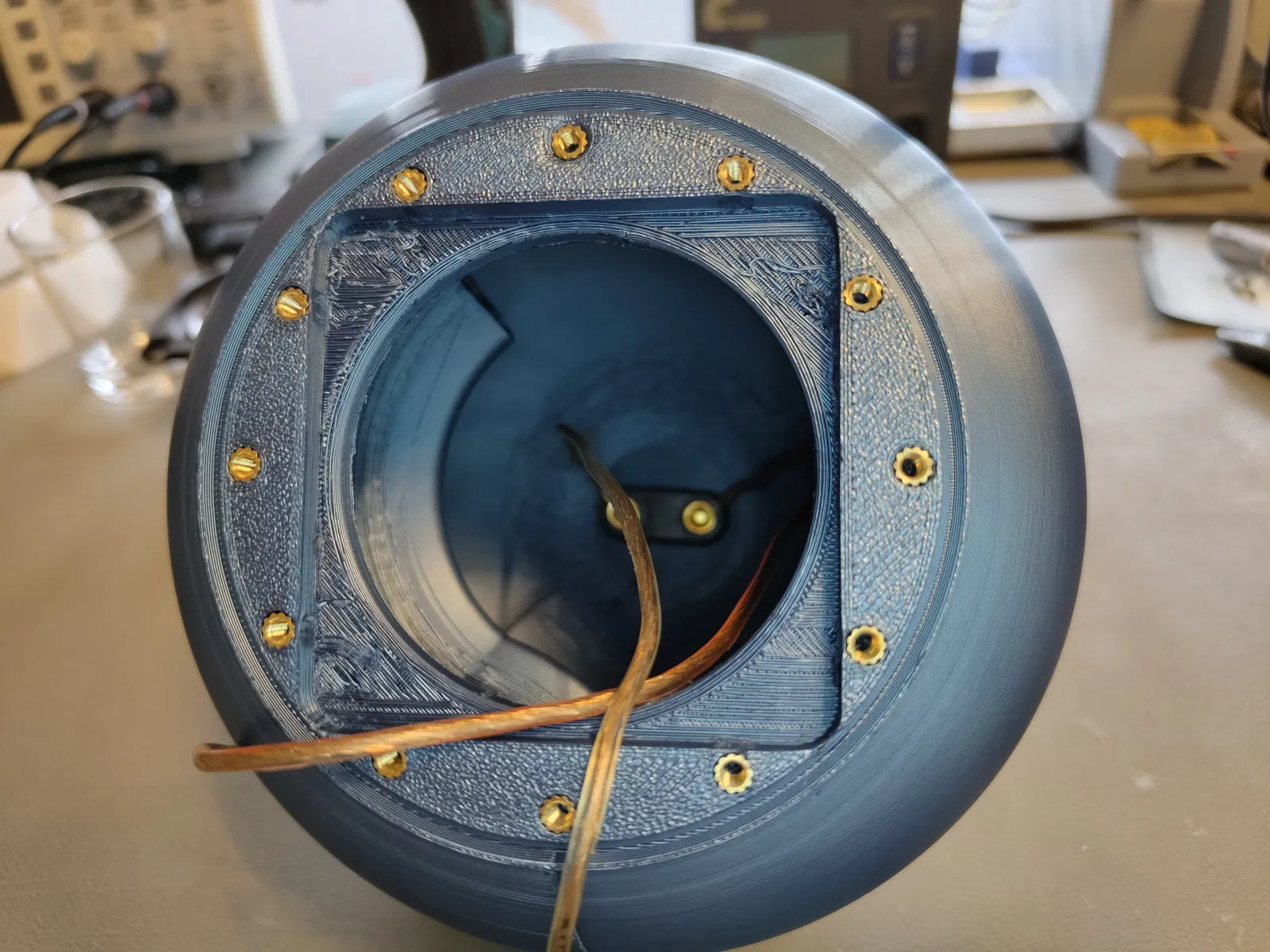

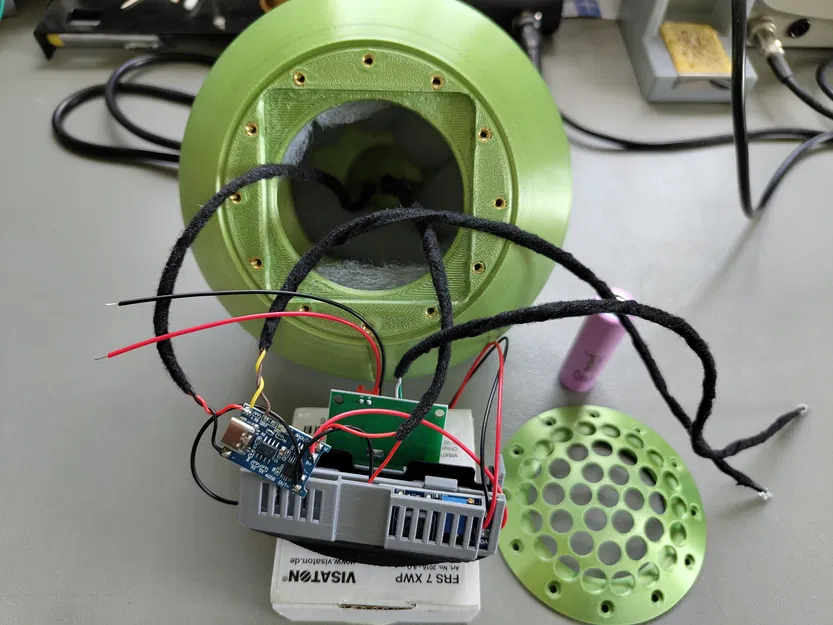

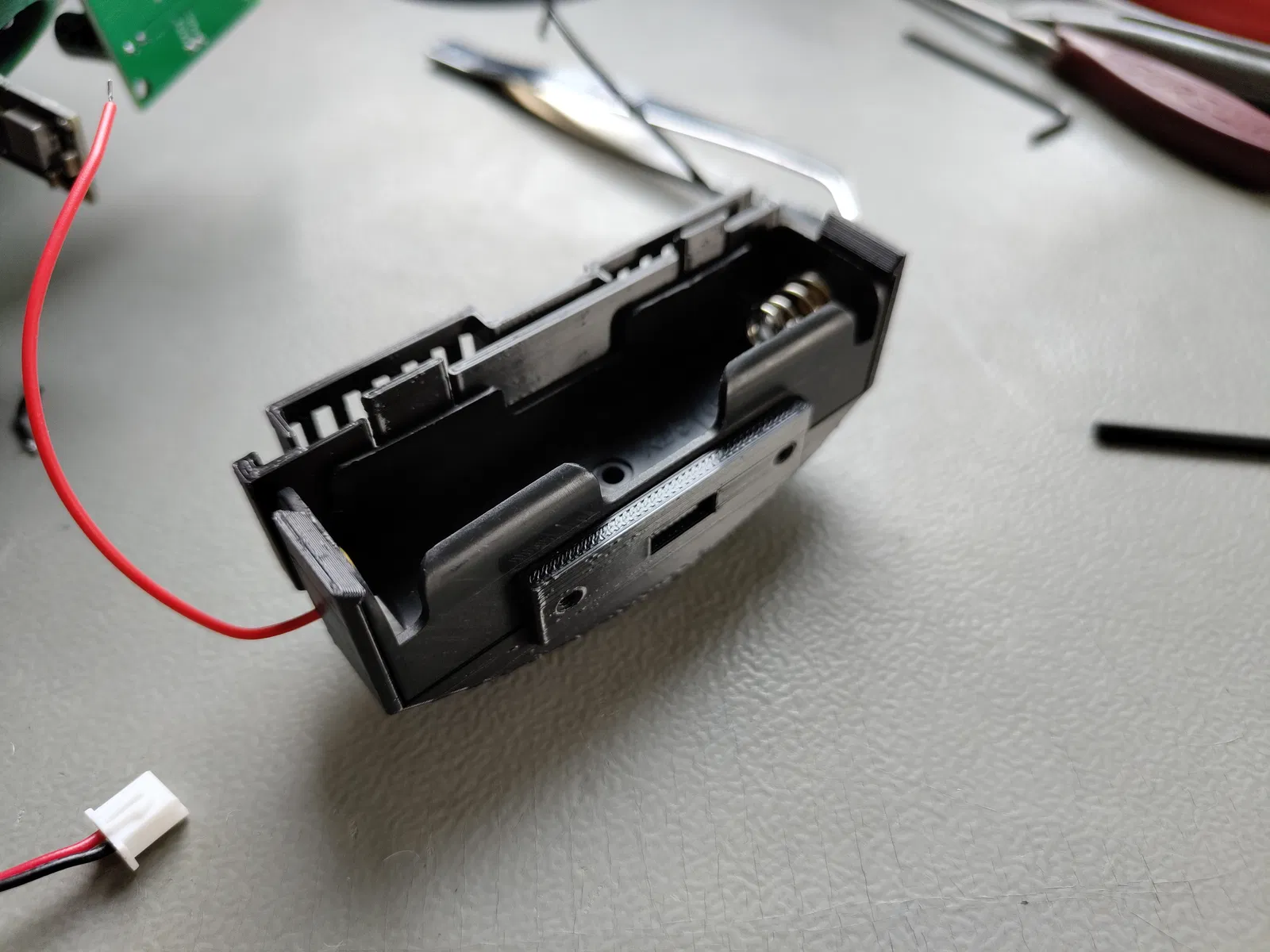

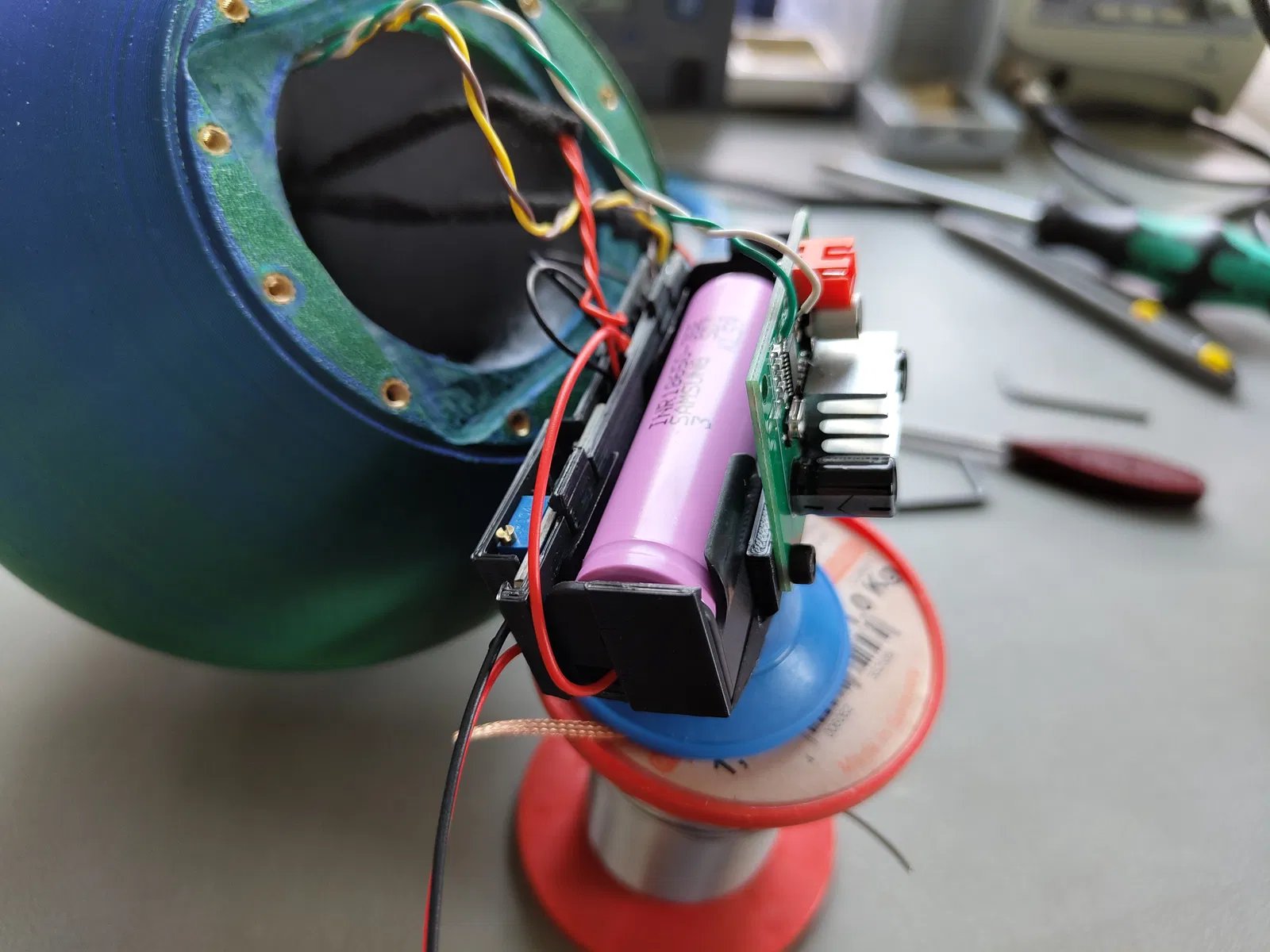

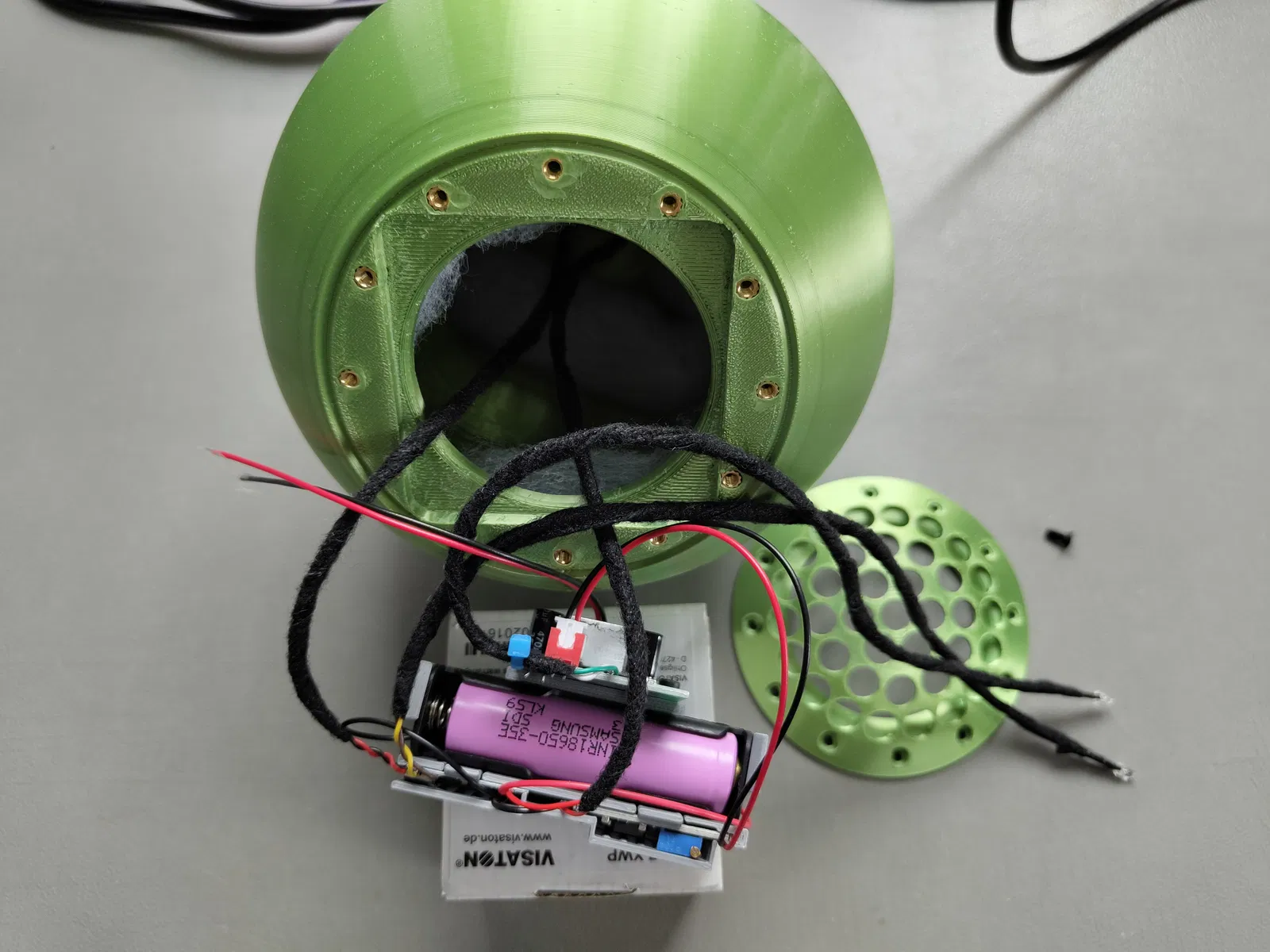

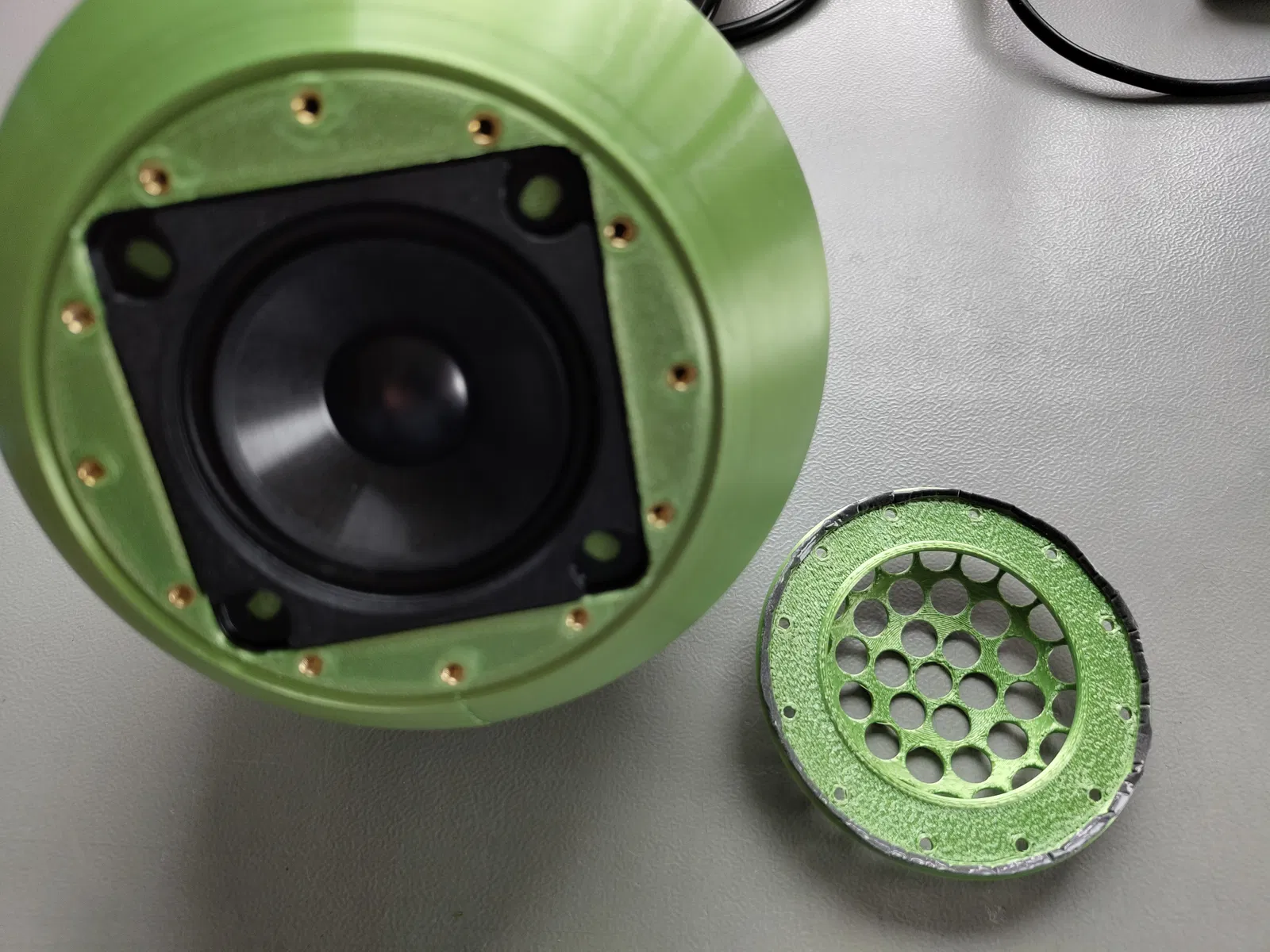

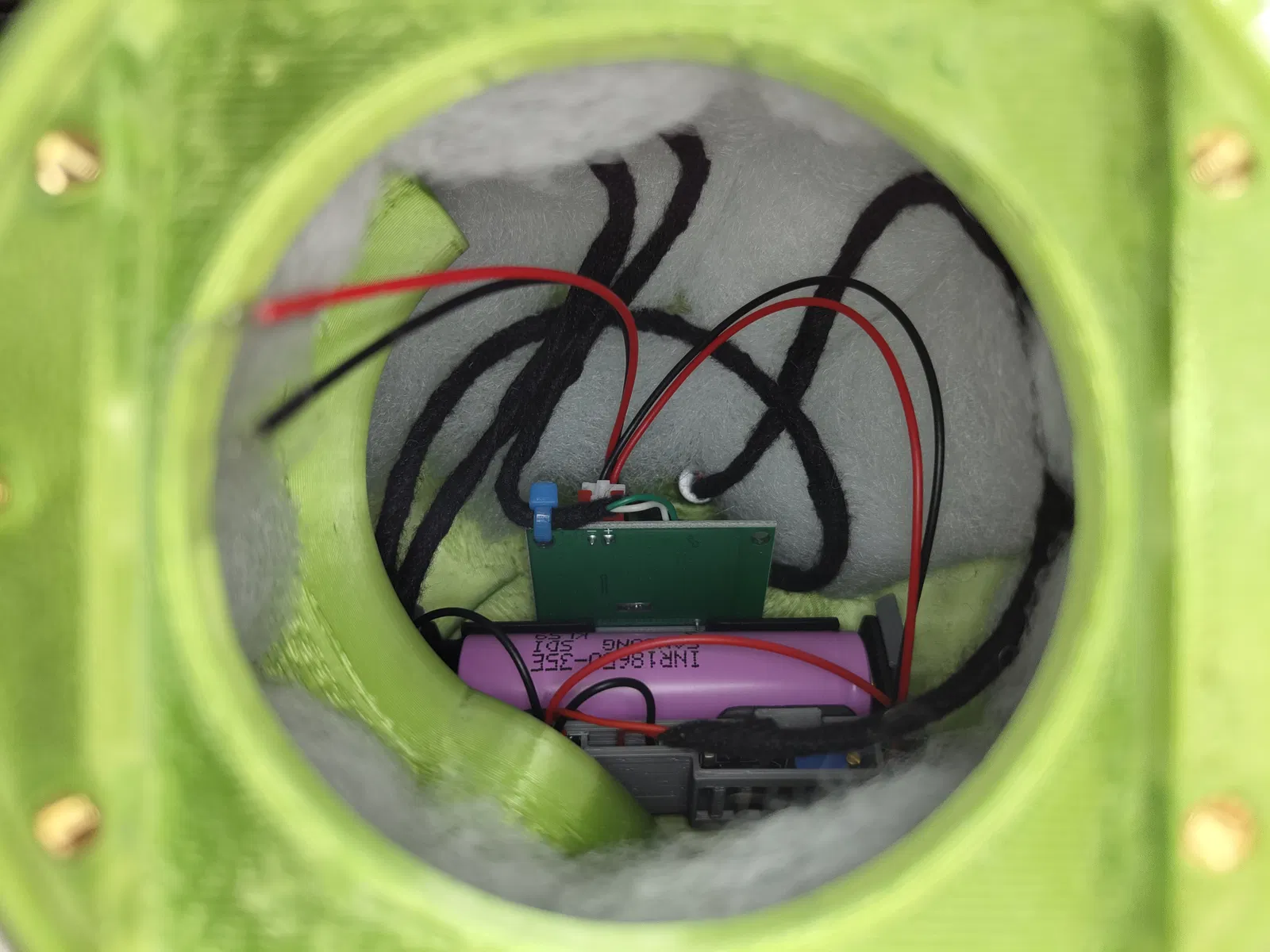

Sau mấy lần in thử, tui bị dư ra mấy cái vỏ loa bị lỗi in ấn. Để khỏi phí, tui thiết kế thêm cái khay bên trong để gắn pin, mạch sạc, bộ chuyển đổi DC/DC và mô-đun bluetooth class D. Nhờ vậy tui biến mấy cái vỏ lỗi thành loa bluetooth luôn. Cái khay này được gắn cố định vào đáy quả cầu bằng một con ốc M3.

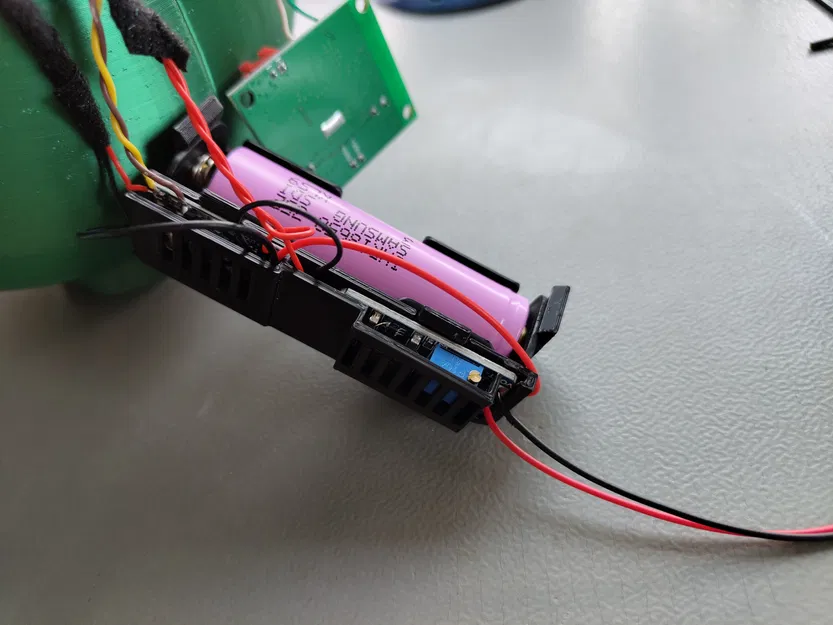

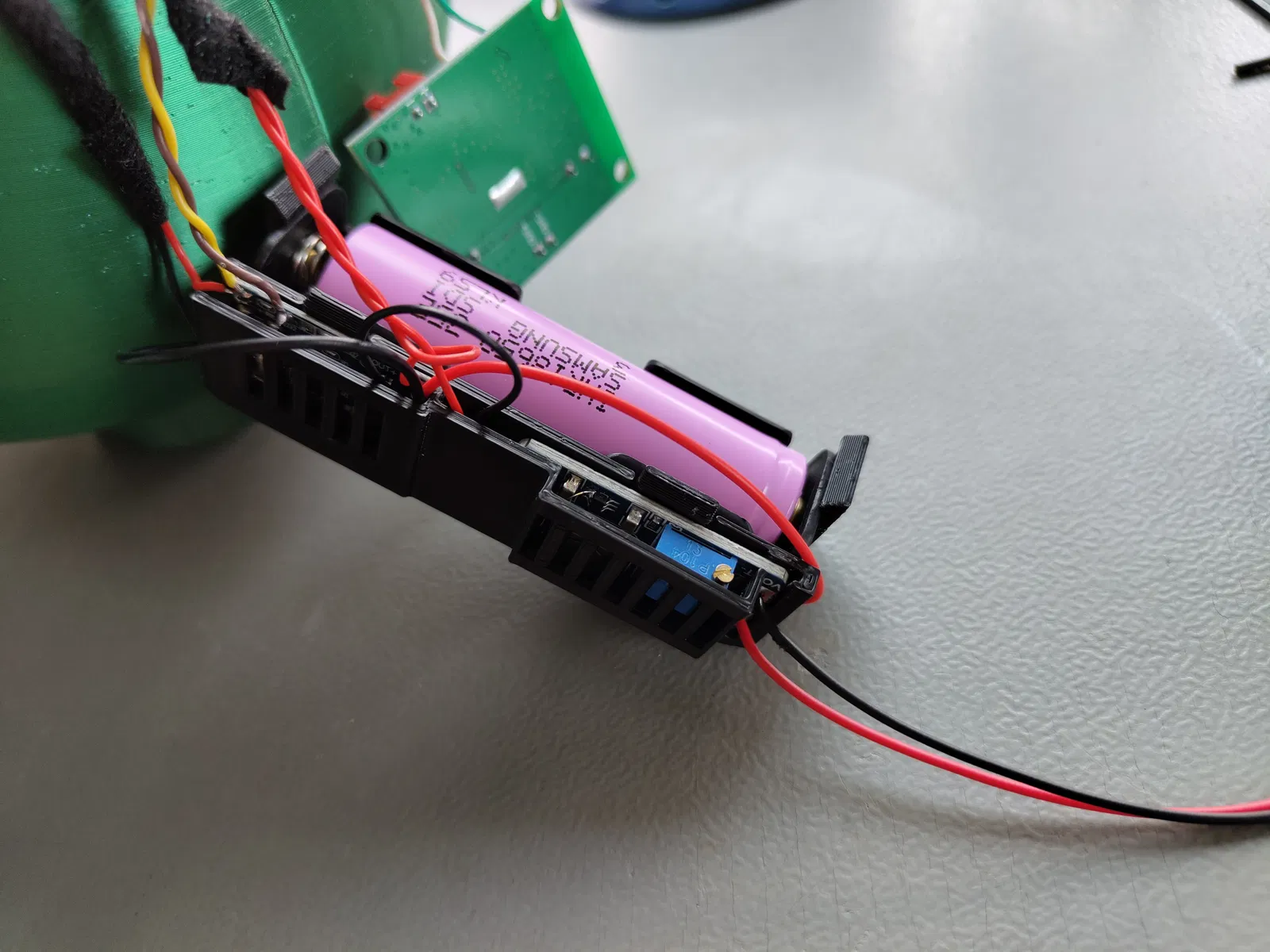

Khay bluetooth được thiết kế cho các linh kiện sau:

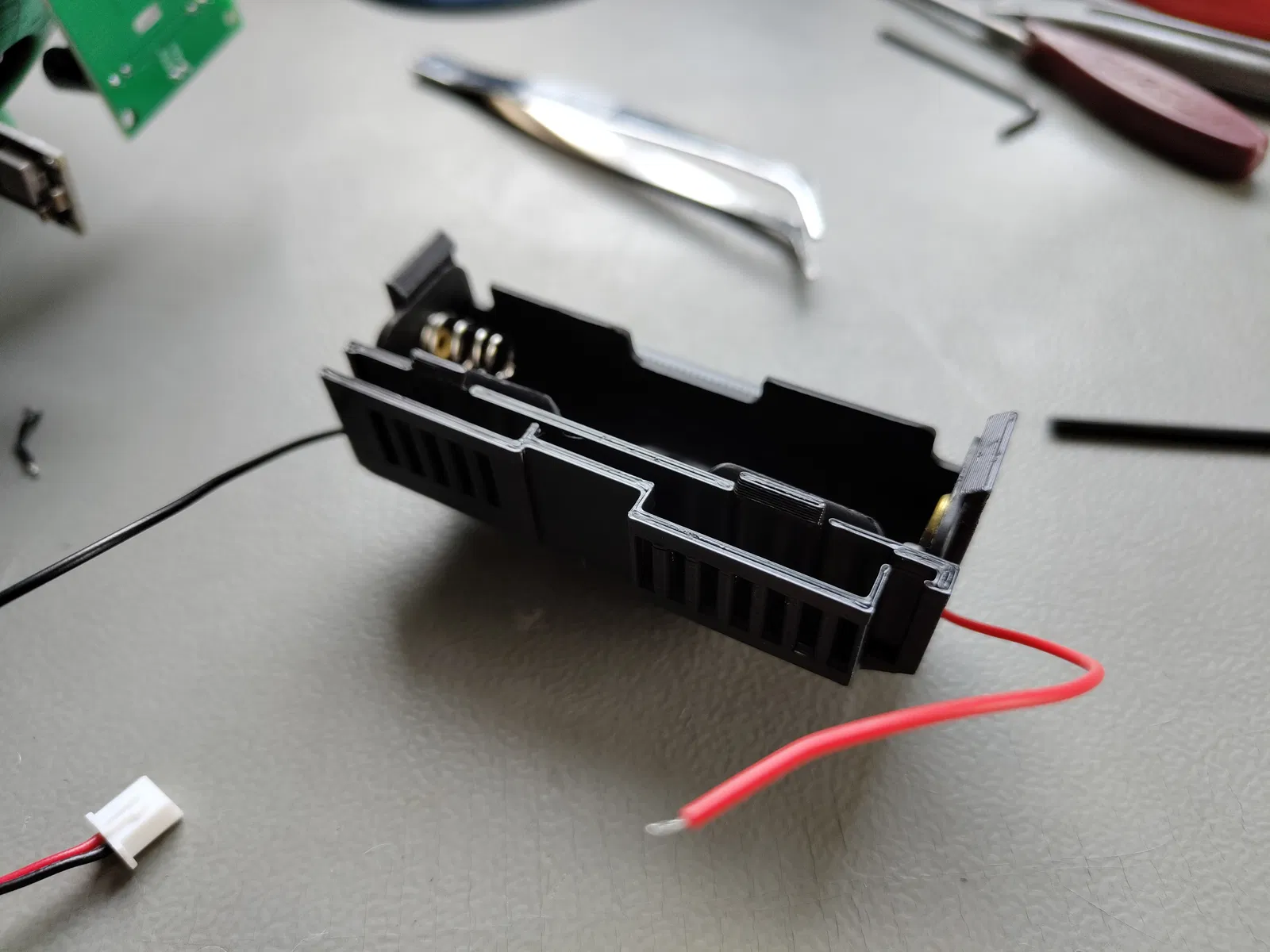

• Đế pin: GTIWUNG 8 Stück 1/2/3/4 x 3.7V 18650 Batteriehalter
• Pin Samsung 18650, 3.7V, 3500 mAh
• Bộ chuyển đổi DC/DC: AZDelivery 3 x MT3608

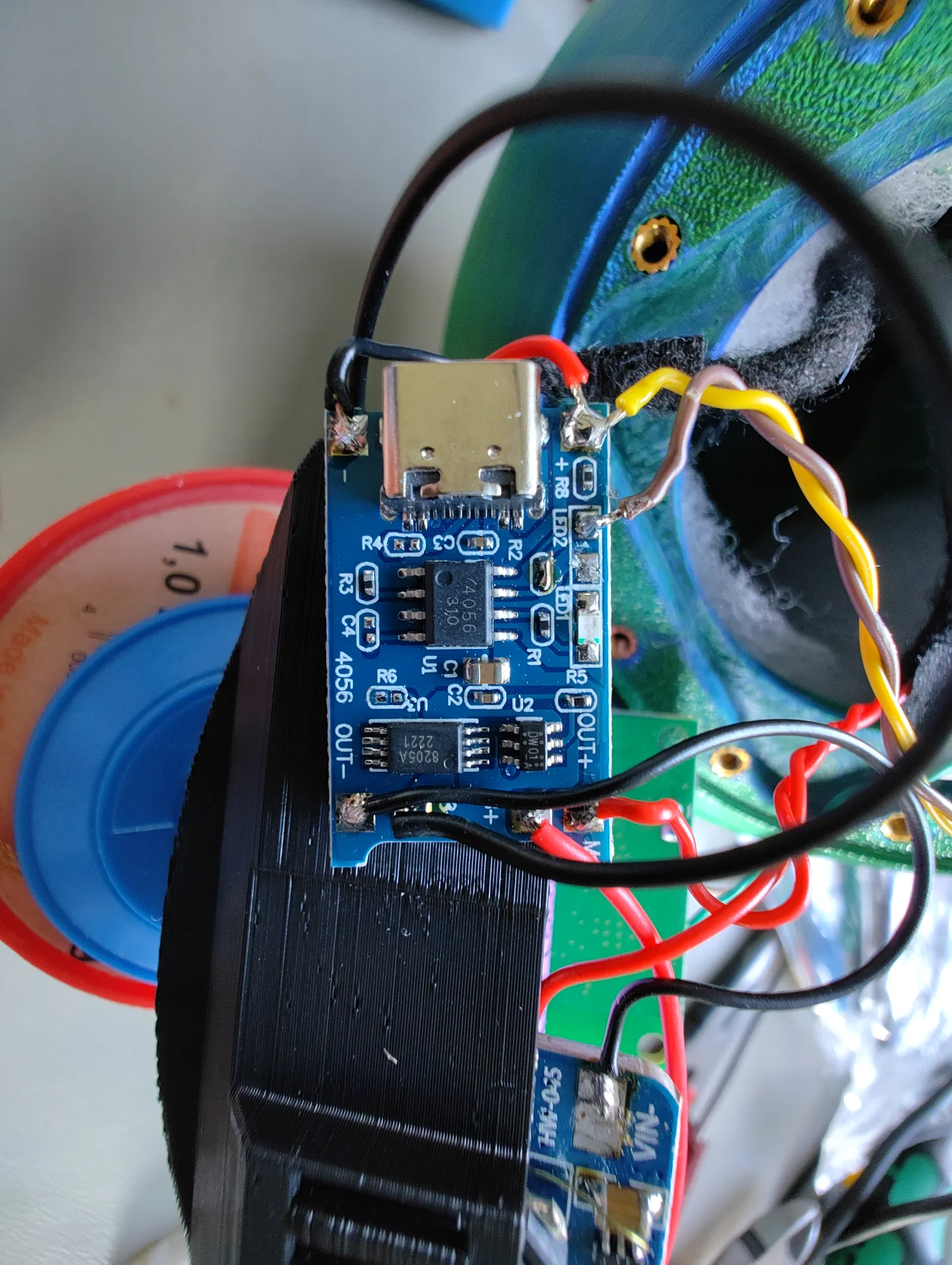

• Mạch sạc: Aideepen 6 Stück Type-C USB-C TC4056

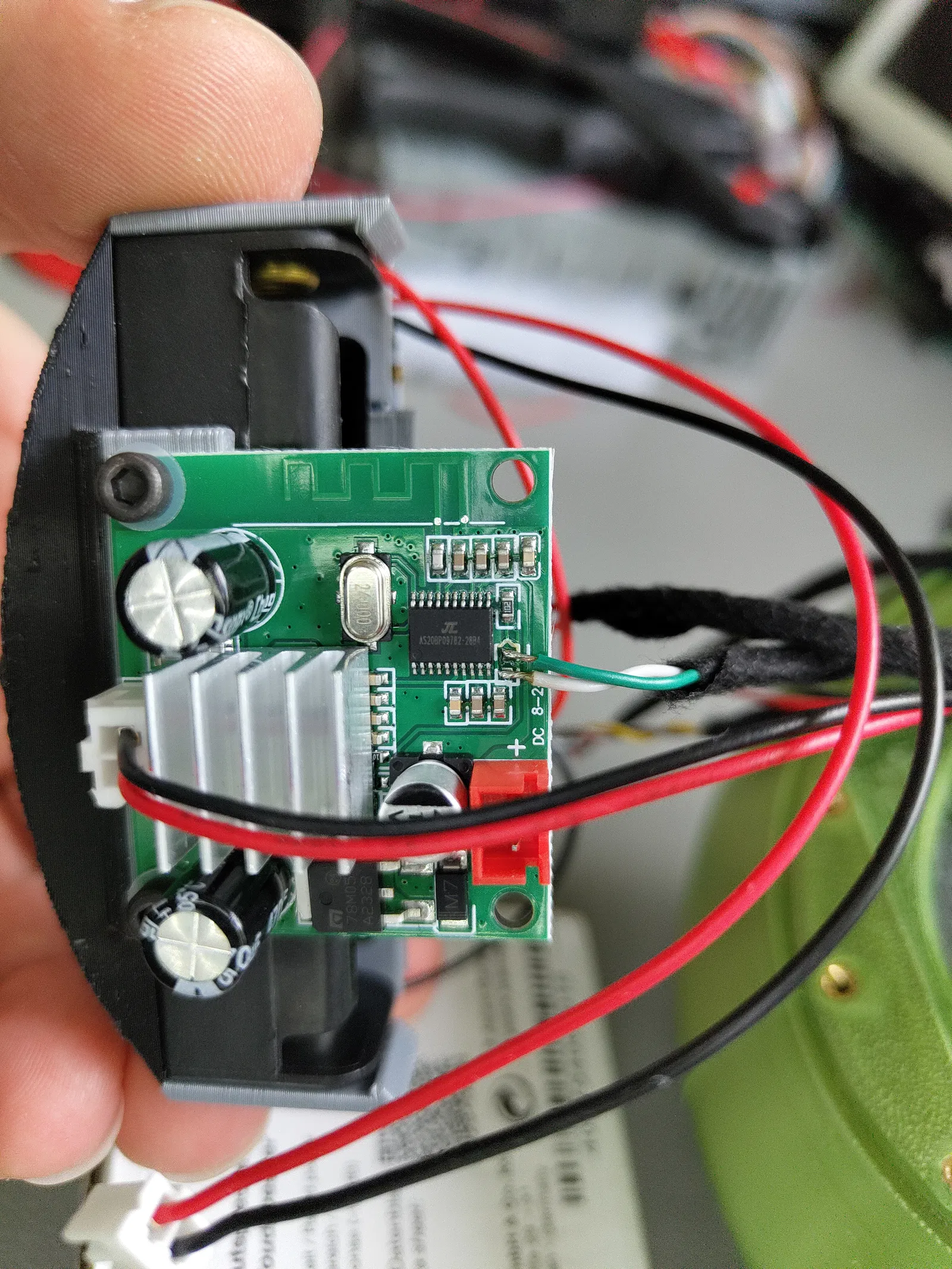

• Mô-đun bluetooth class D: Bluetooth 30W Power Amplifier

Linh kiện bổ sung cho bản bluetooth (thay thế cọc loa):

• Công tắc nguồn: Mini-Druckschalter AN-AUS
• Jack DC: DC Hohl-Stecker oder Hohl-Buchse

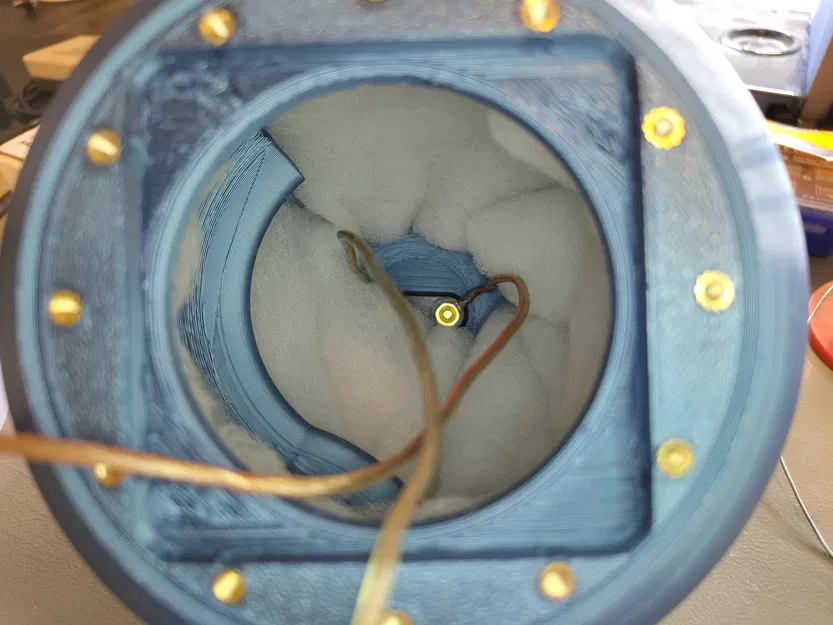

Mẹo cho âm thanh hay hơn: Hãy nhét thêm bông tiêu âm, kiểu như loại này: Lautsprecher Dämmung Dämmwatte

Mẹo in 3D:

• Dùng brim.
• Đặt mặt lỗ loa của vỏ cầu xuống bàn in.

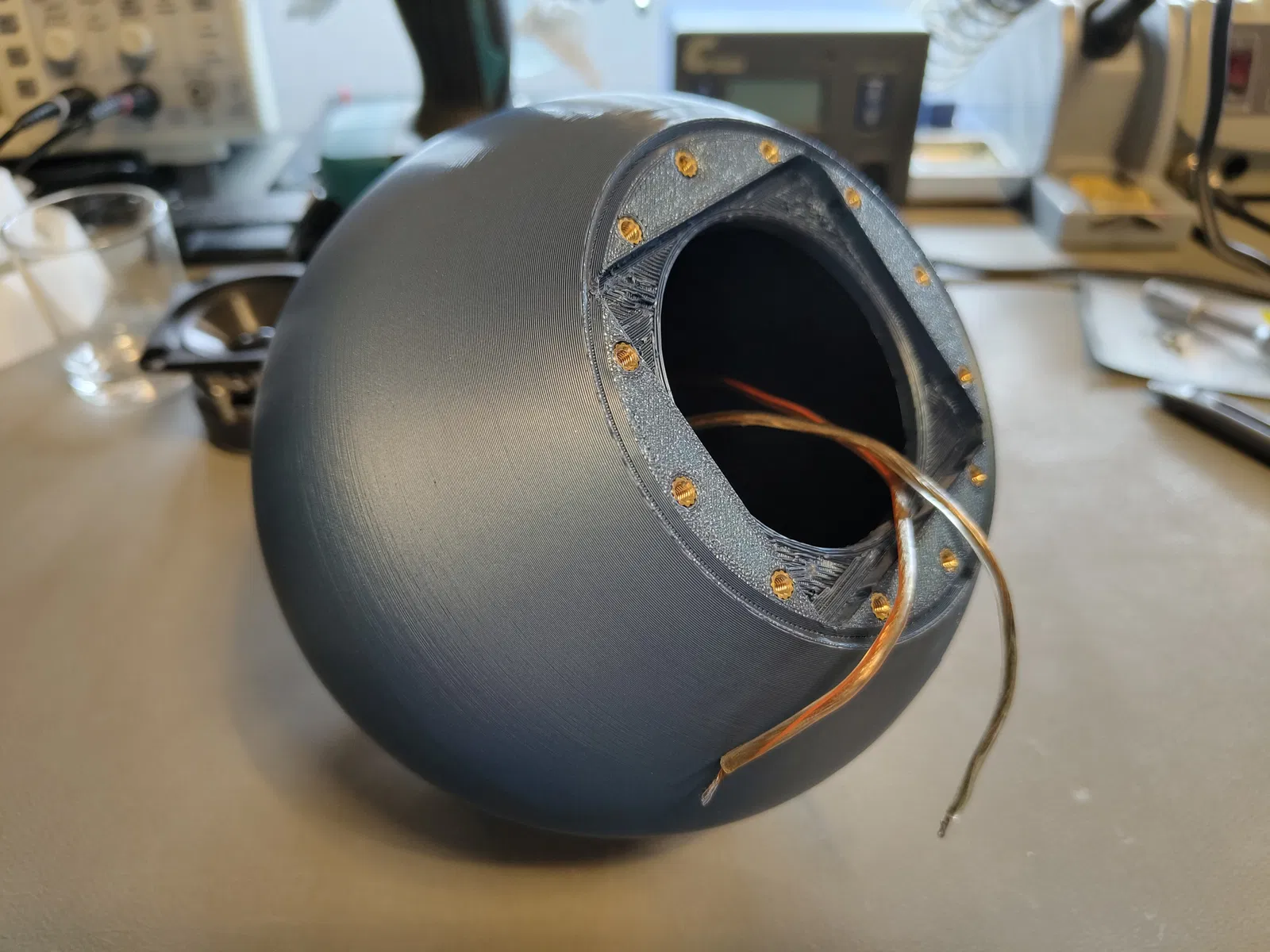

• Dùng support nhưng cẩn thận. Đừng để slicer tạo support bên trong ống bass reflex, bạn sẽ không lấy ra được đâu. Hãy dùng support thủ công cho phần lỗ gắn loa để có bề mặt phẳng đẹp.
• Đặt phần nắp với bề mặt phẳng xuống bàn in để in phần cầu cho chuẩn.
• In phần nắp với layer height 0.1mm cho mịn. Với phần thân cầu thì 0.2mm là ổn.
• Infill tối thiểu 30%.
• Cẩn thận với đường seam, chỉnh thủ công để nó nằm chỗ khuất.
• PLA thường in tốt, tui dùng Anycubic Silk PLA cho cặp loa cuối cùng.
