Ngàm gắn thanh ray DIN tùy biến bằng OpenSCAD

Mình cần một cái ngàm có thể linh hoạt thay đổi để đáp ứng nhiều nhu cầu khác nhau, nên mình chọn dùng OpenSCAD cho dự án này. Dù đã có sẵn nhiều mẫu tương tự, thậm chí có cả file STEP, nhưng vì mình không xác định được tác giả gốc nên mình quyết định tự thiết kế lại hoàn toàn bằng OpenSCAD với nhiều tùy chọn hơn. Đó là lý do mình đăng tải mô hình này như một sản phẩm riêng của mình.

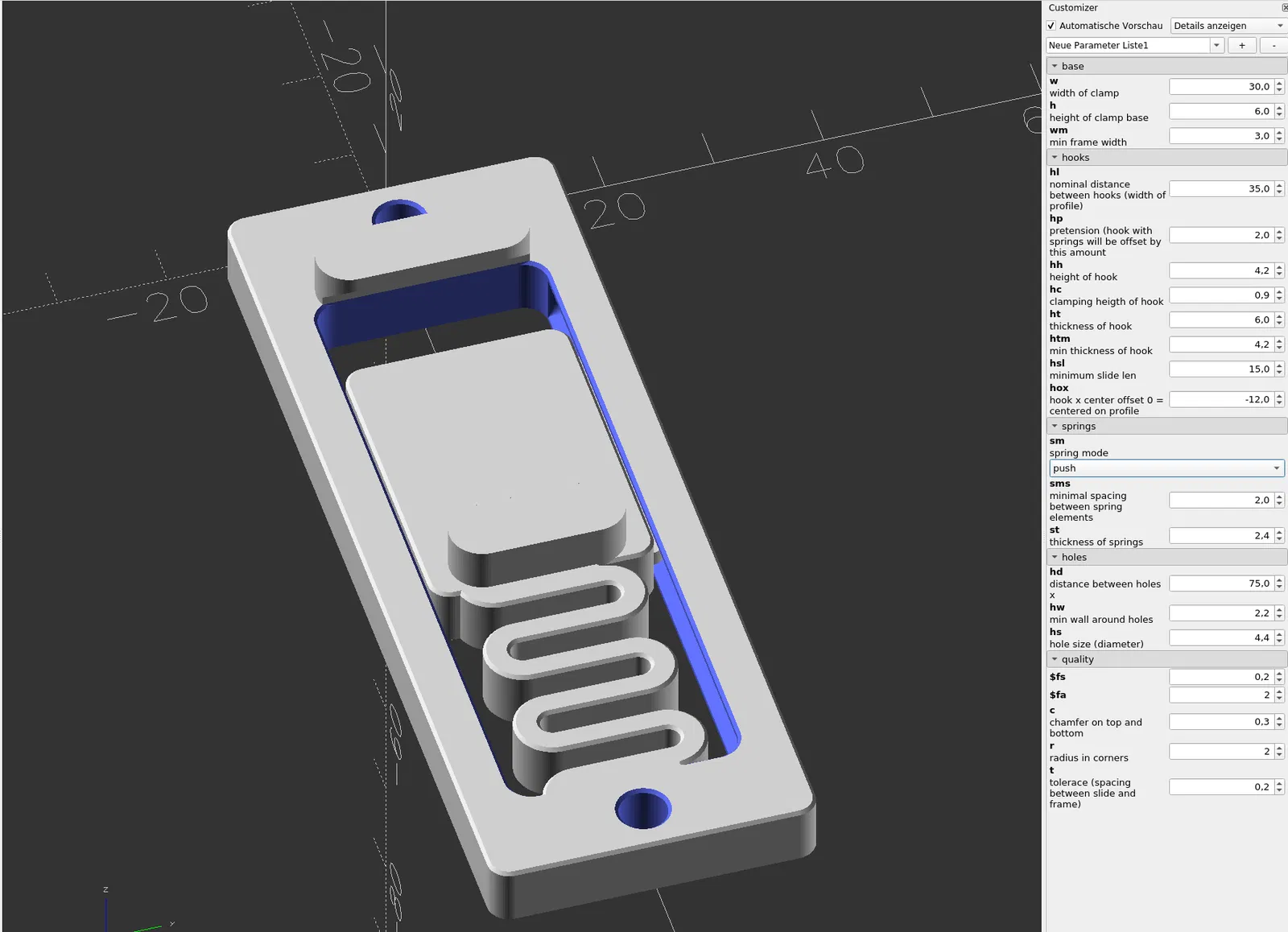

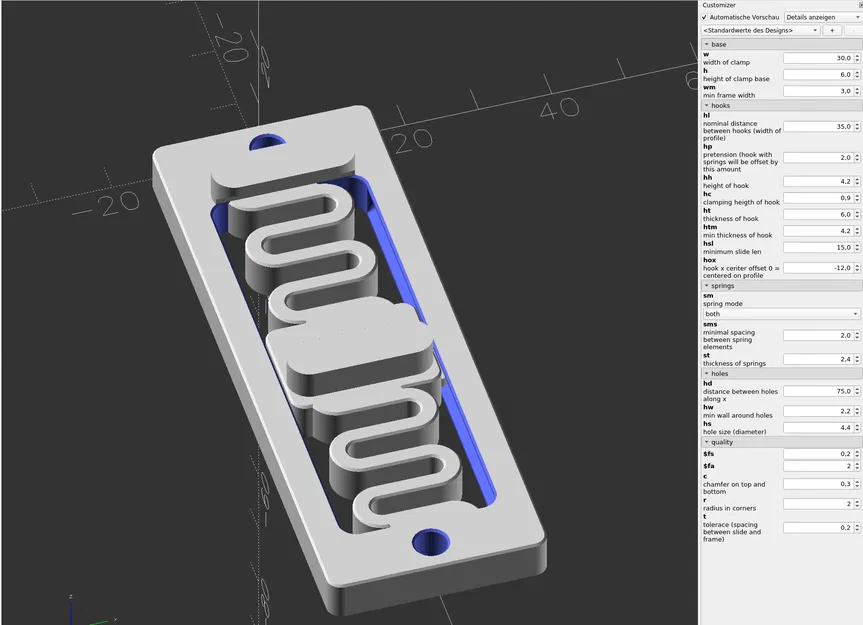

Bộ chuyển đổi (adapter) này hỗ trợ ba cấu hình lò xo: đẩy, kéo, hoặc cả đẩy và kéo (hai lò xo giống nhau) để ép móc thứ hai vào thanh ray. Tùy vào ứng dụng mà bạn có thể tăng gấp đôi lực kẹp.

Thiết kế này có khả năng tùy biến cao để thích ứng với các cấu hình tương tự khác.

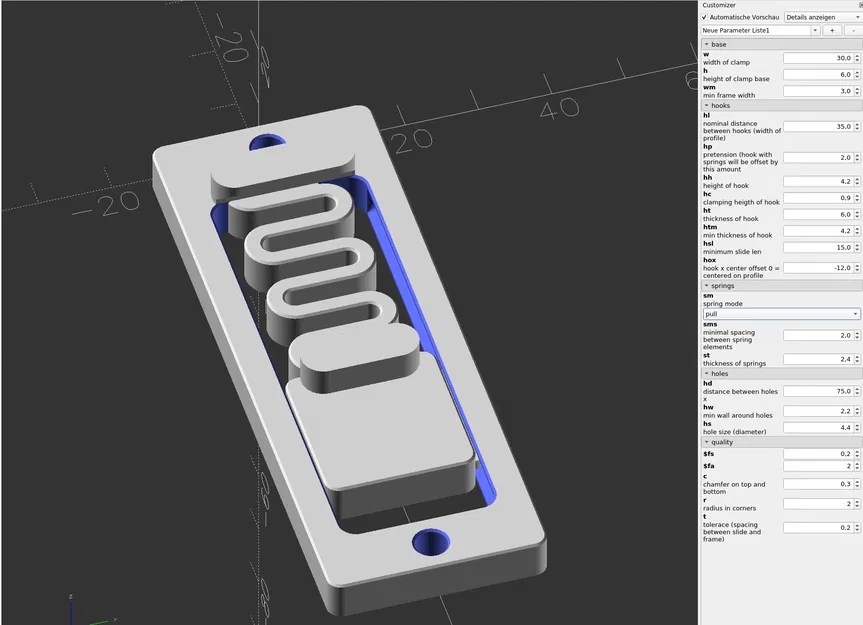

Các ảnh chụp màn hình là các file mẫu được tạo ra từ các thông số tương ứng.

Lưu ý: Thiết kế này chưa được kiểm nghiệm đầy đủ, một vài tổ hợp thông số có thể sẽ không hoạt động như ý.

Cập nhật ngày 6 tháng 7 năm 2025:

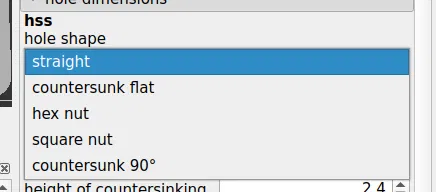

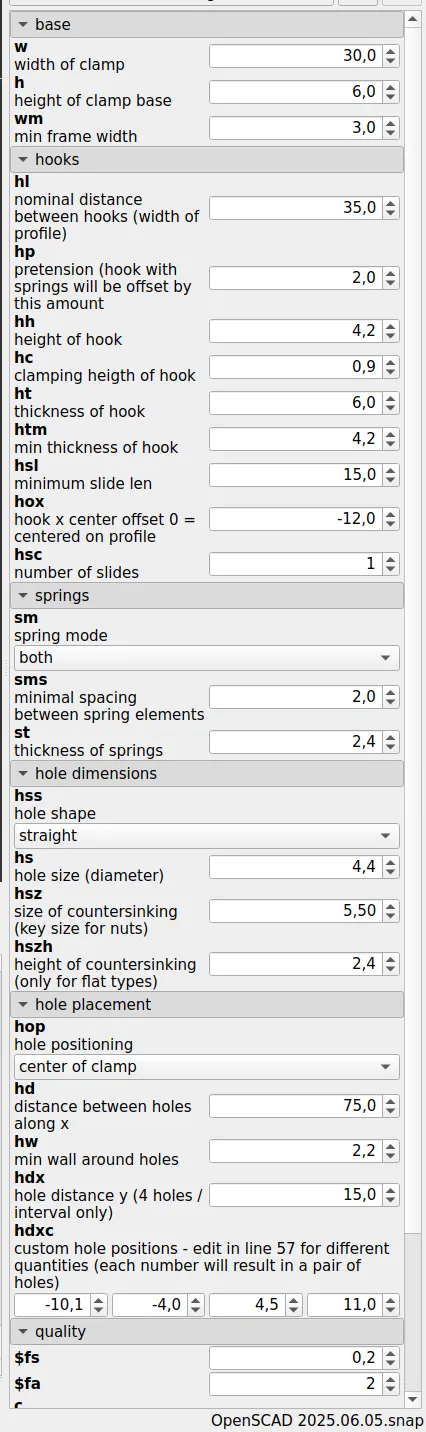

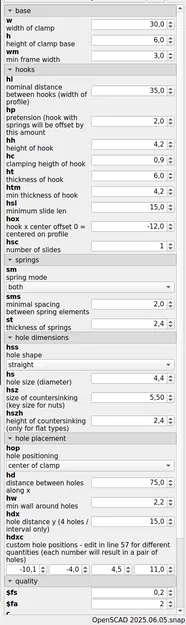

• Thêm thông số cho hình dạng lỗ (lỗ thẳng, lỗ vát phẳng, lỗ lục giác, lỗ vuông và lỗ vát côn 90°).

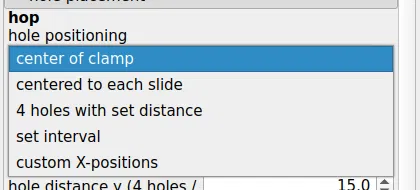

• Thêm tùy chọn vị trí lỗ (một cặp ở giữa, một cặp ở giữa mỗi thanh trượt, bốn lỗ có khoảng cách tùy chỉnh, lỗ theo khoảng cách định sẵn, hoặc vị trí lỗ không đều bắt đầu từ mép).

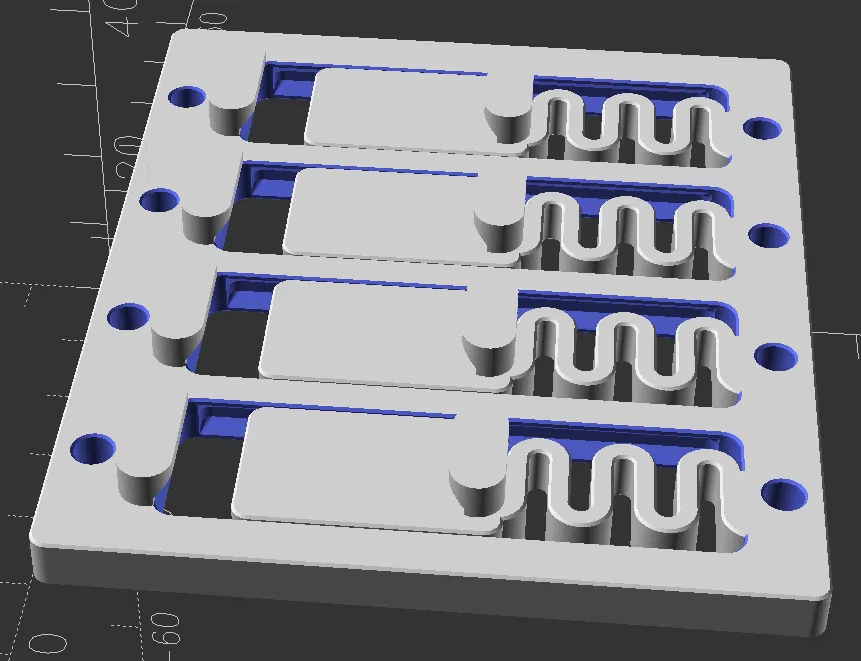

• Thêm tùy chọn tạo nhiều thanh trượt thay vì chỉ một. Bạn cần tăng chiều rộng lên ít nhất 40mm để có được hai thanh trượt với thông số mặc định. Hệ thống sẽ báo lỗi nếu lò xo quá hẹp. Nếu gặp lỗi này, bạn có thể giảm thông số hsc, st, sms hoặc tăng thông số w.

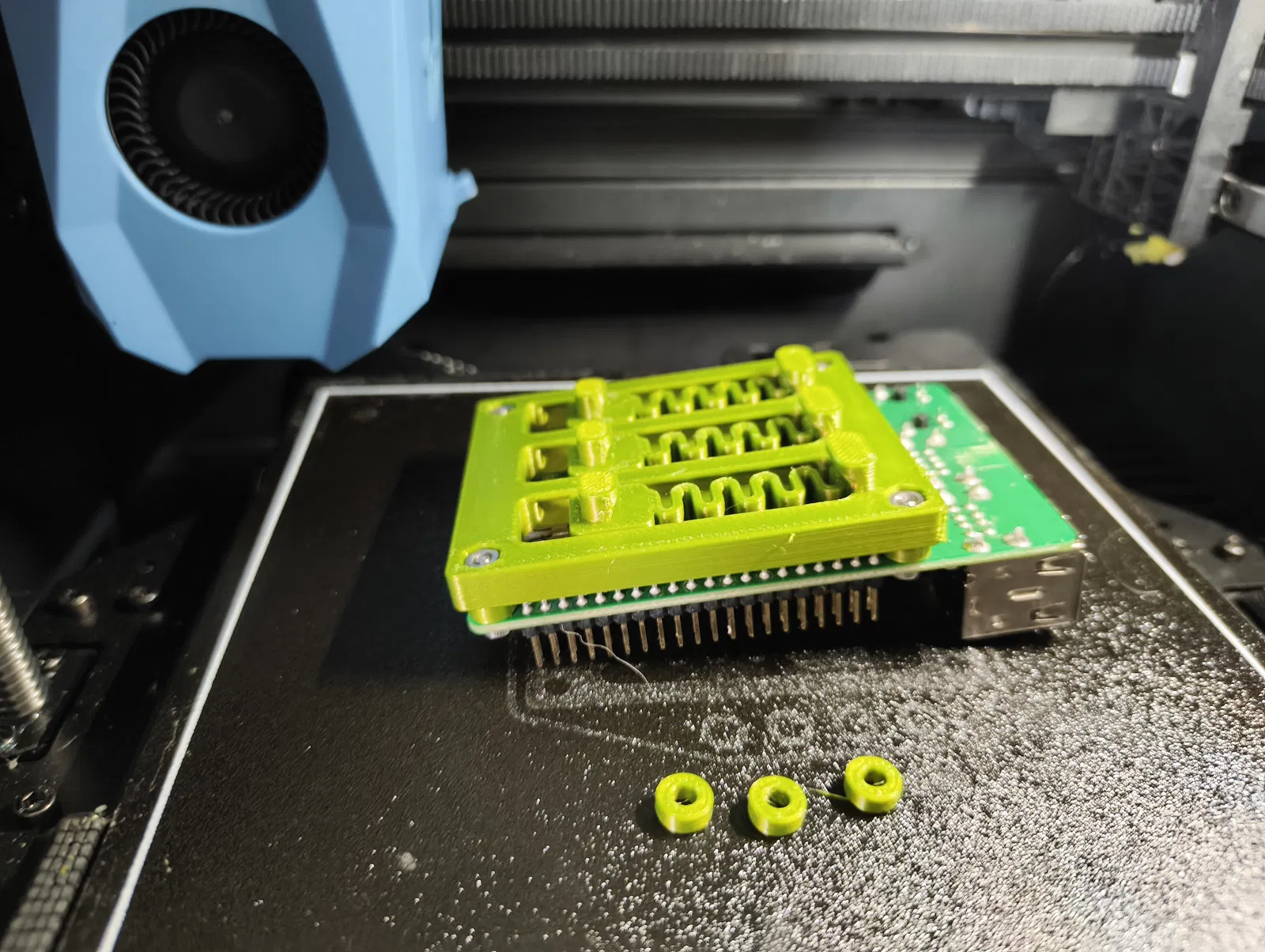

• Thêm các mẫu clip cho Raspberry PI. Phù hợp với mọi mẫu B từ B+ đến 5B, mẫu 3A cũng dùng chung lỗ gắn. Mẫu A+ cũ cũng có thể vừa nhưng mình chưa có bản vẽ để xác nhận. Cần 4 ốc M2.5x10, 4 đệm, 4 đai ốc M2.5 hoặc 4 miếng chèn ren Ruthex/CNC-Kitchen (lỗ 4mm).
