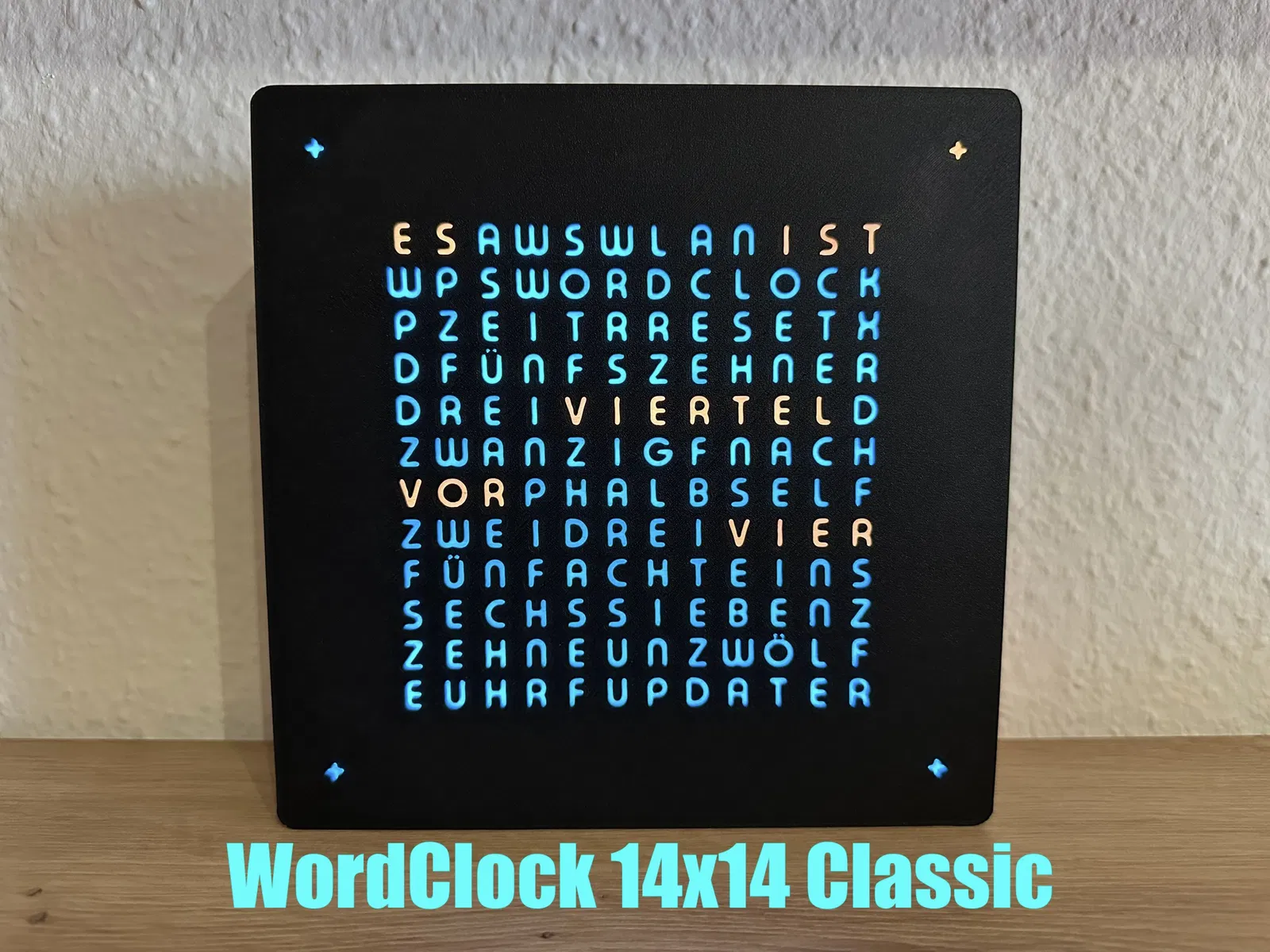

WordClock 14x14 Classic - 2025

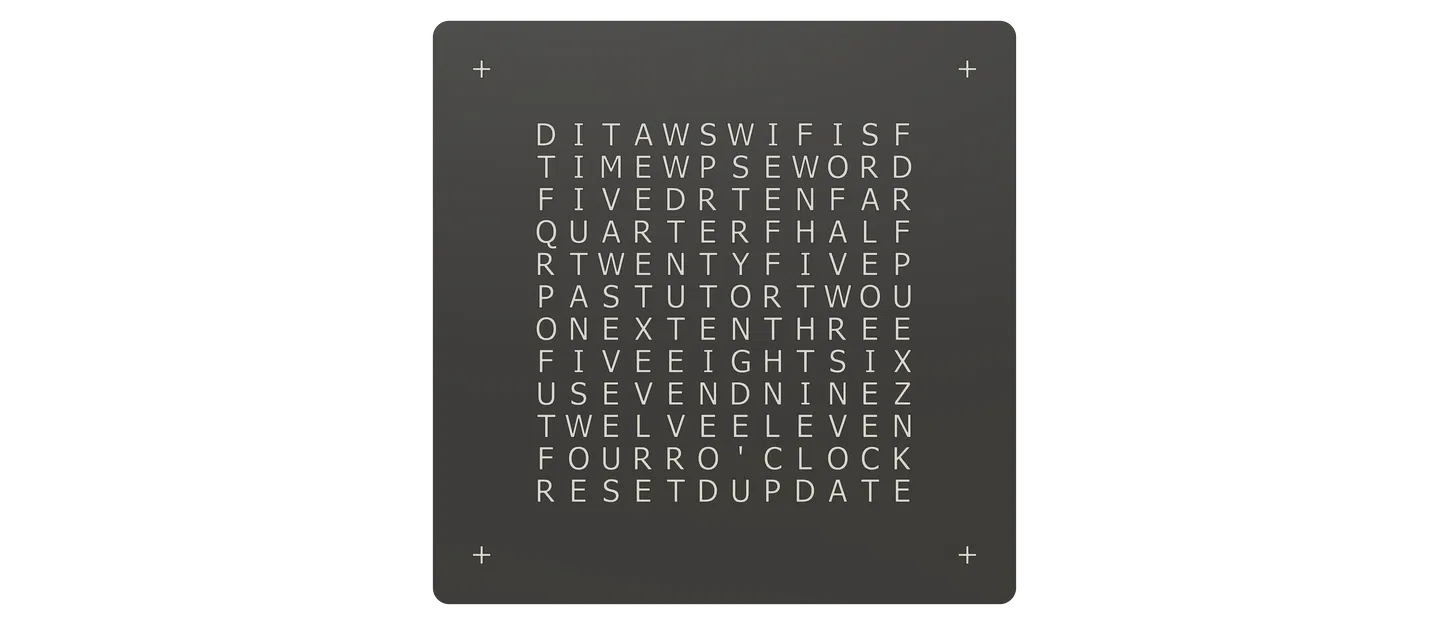

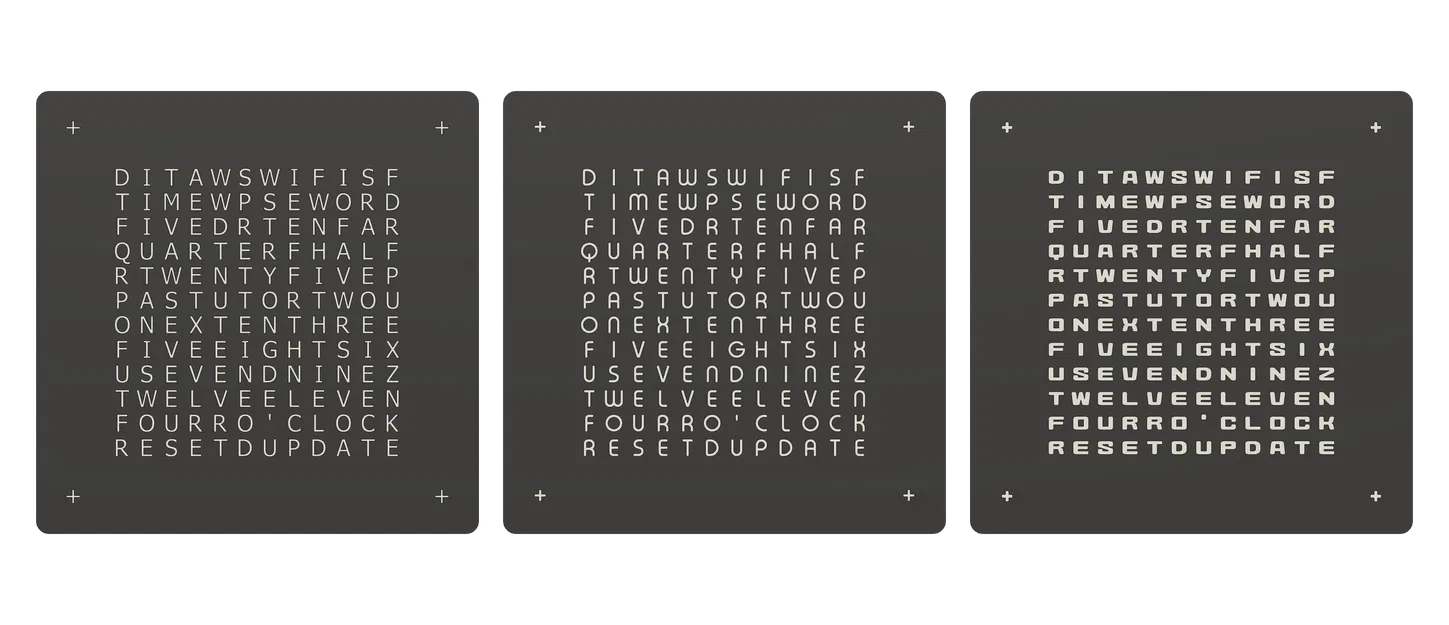

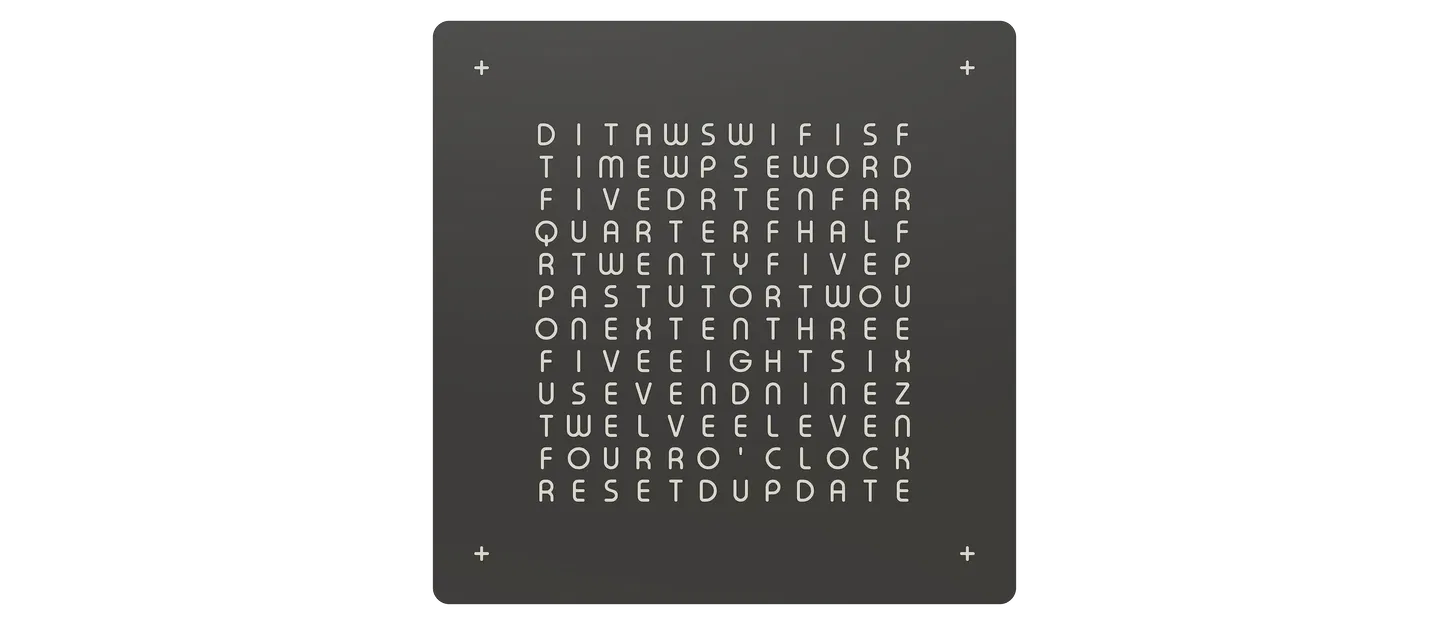

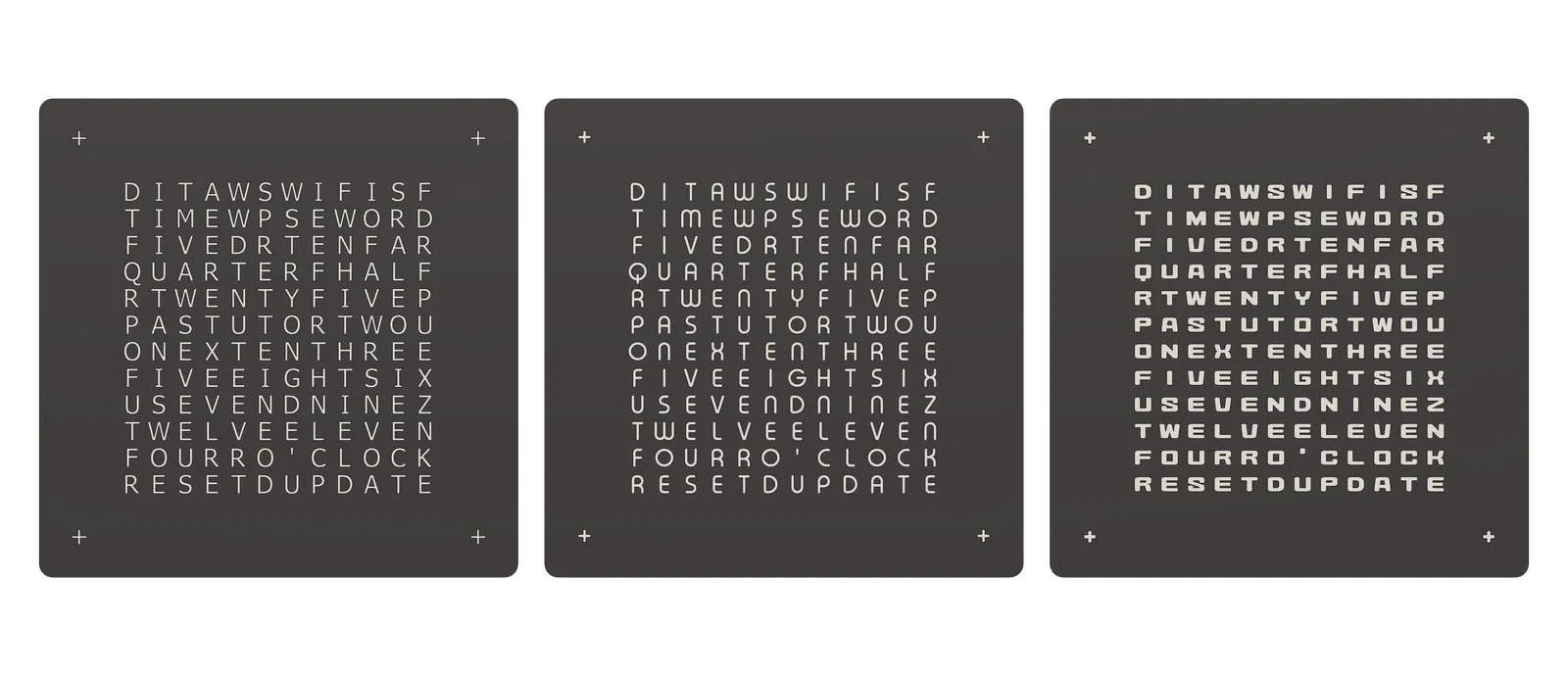

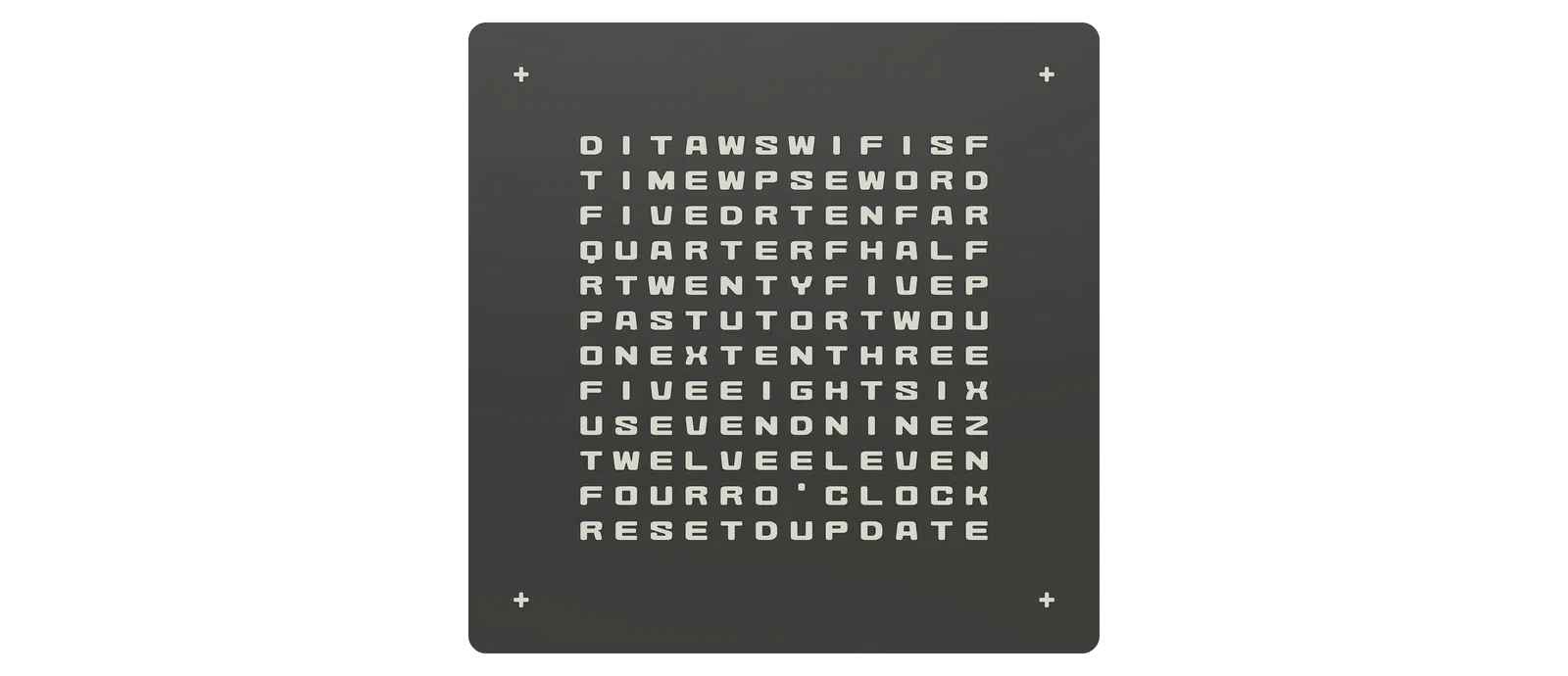

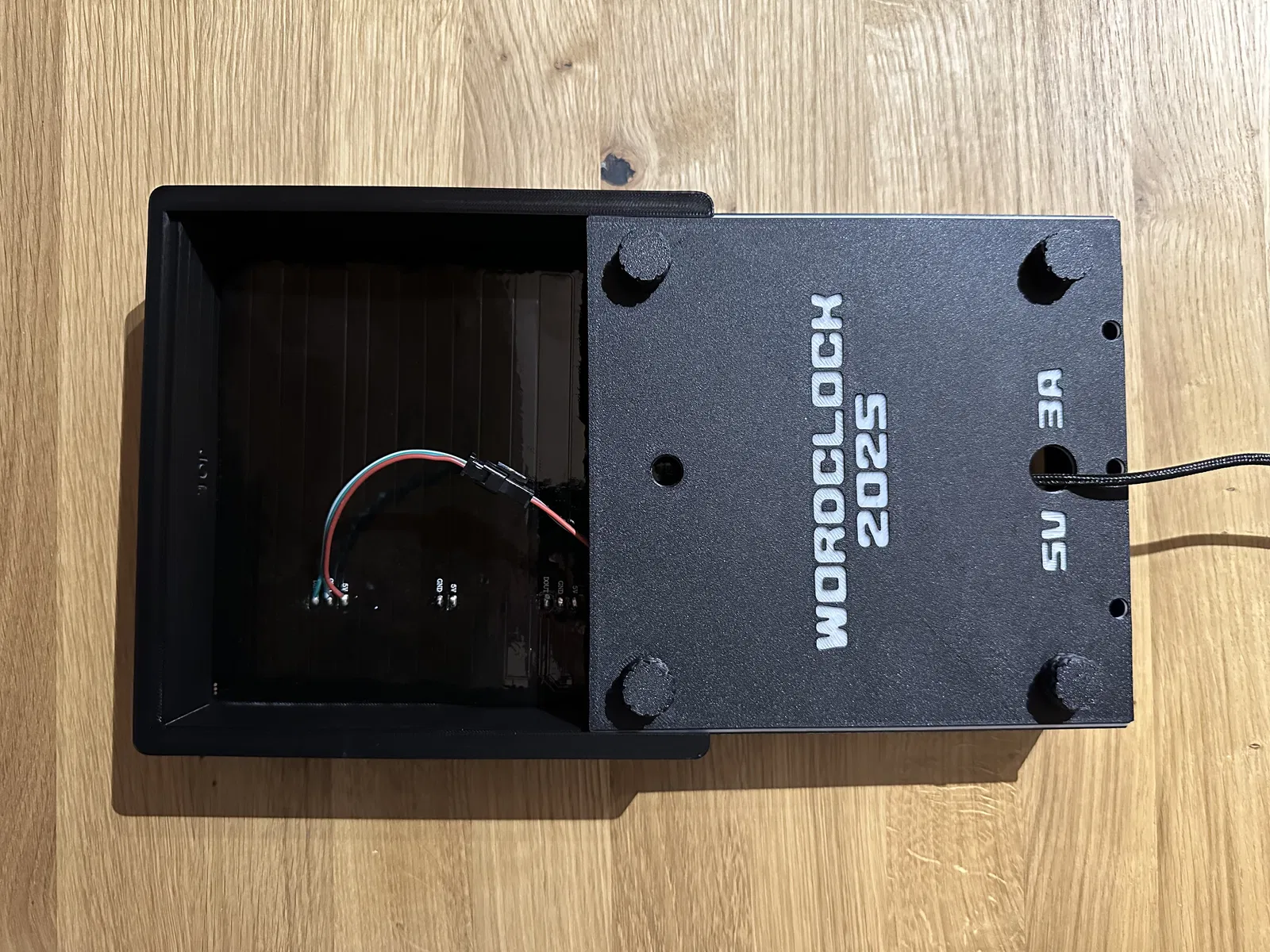

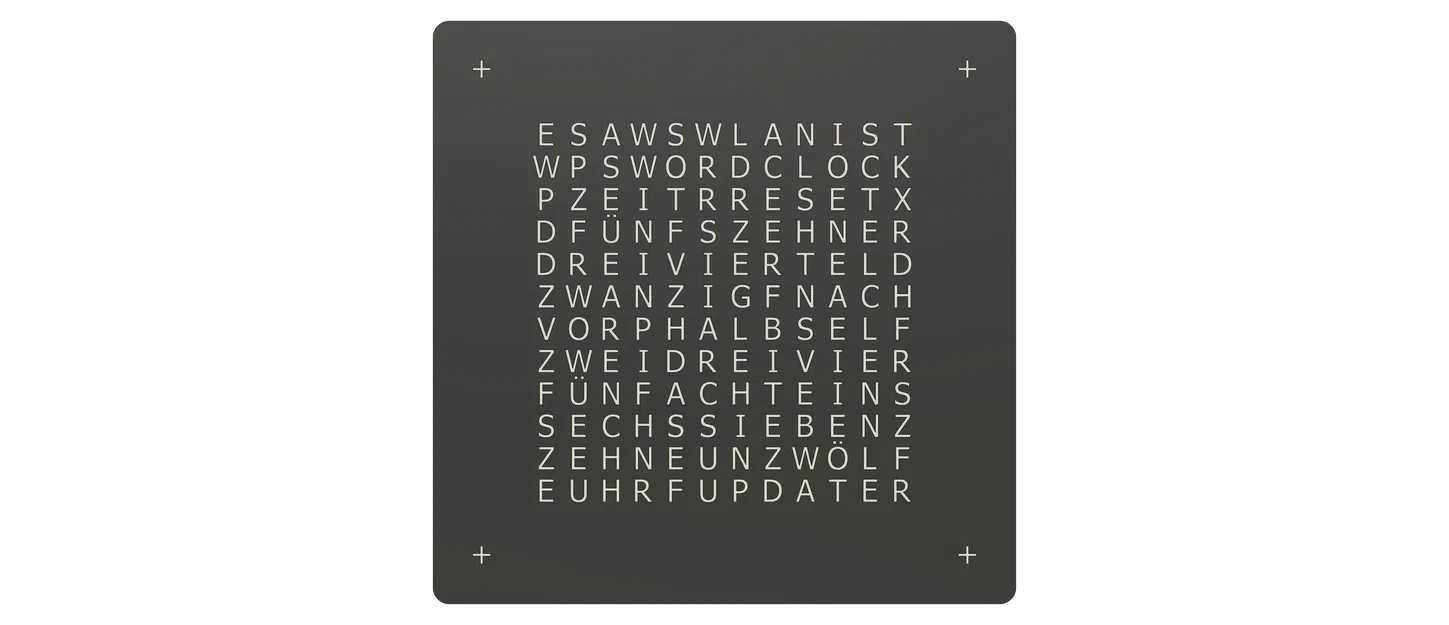

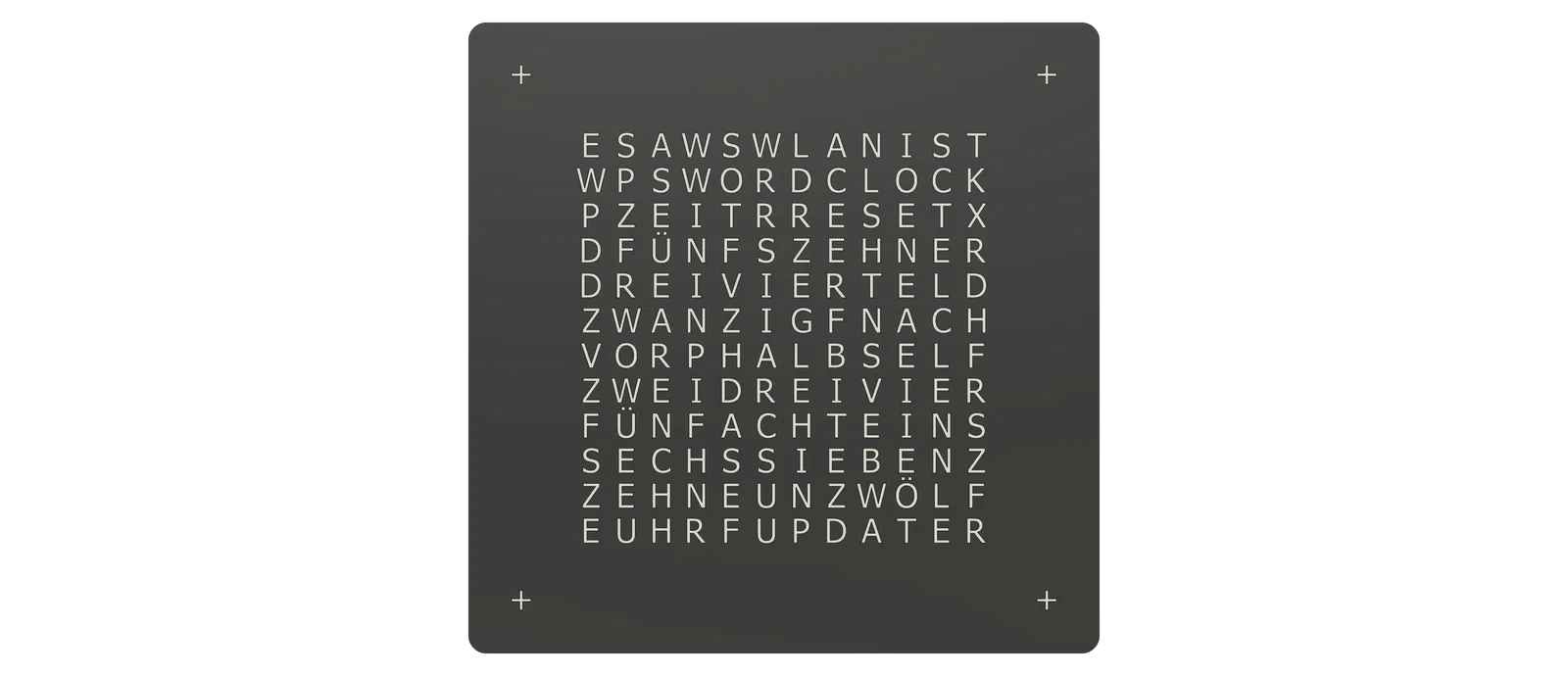

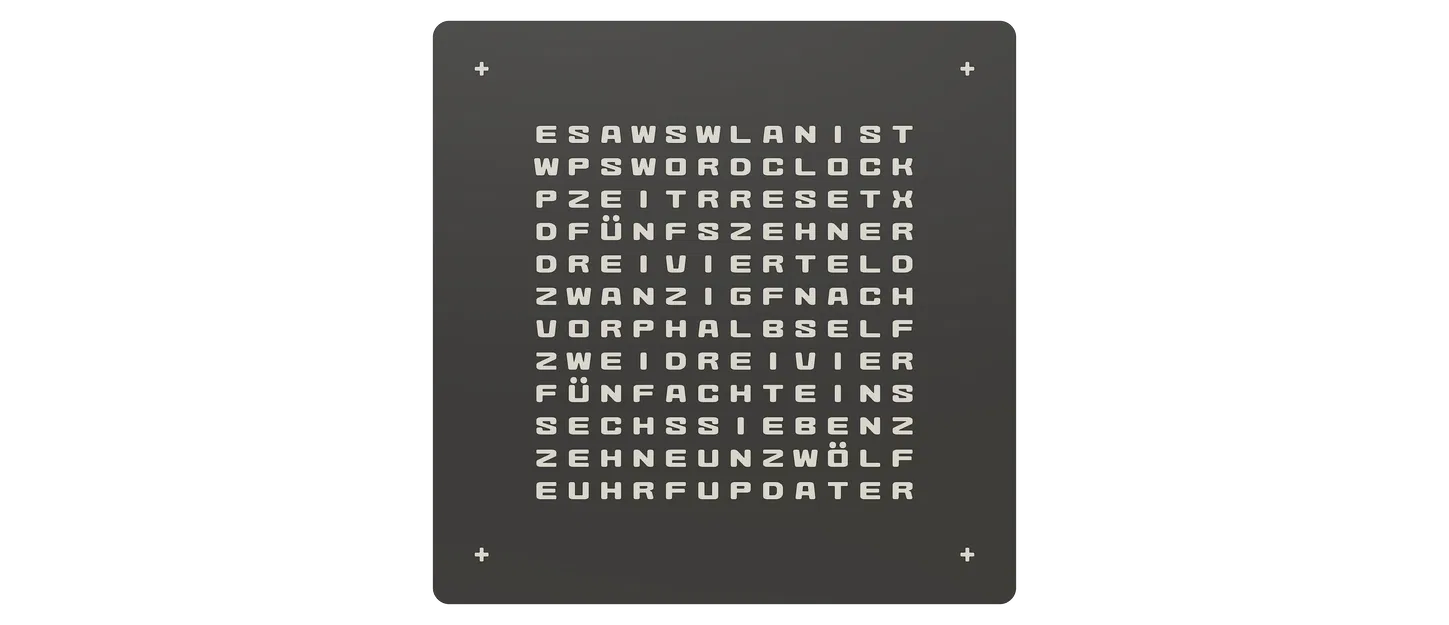

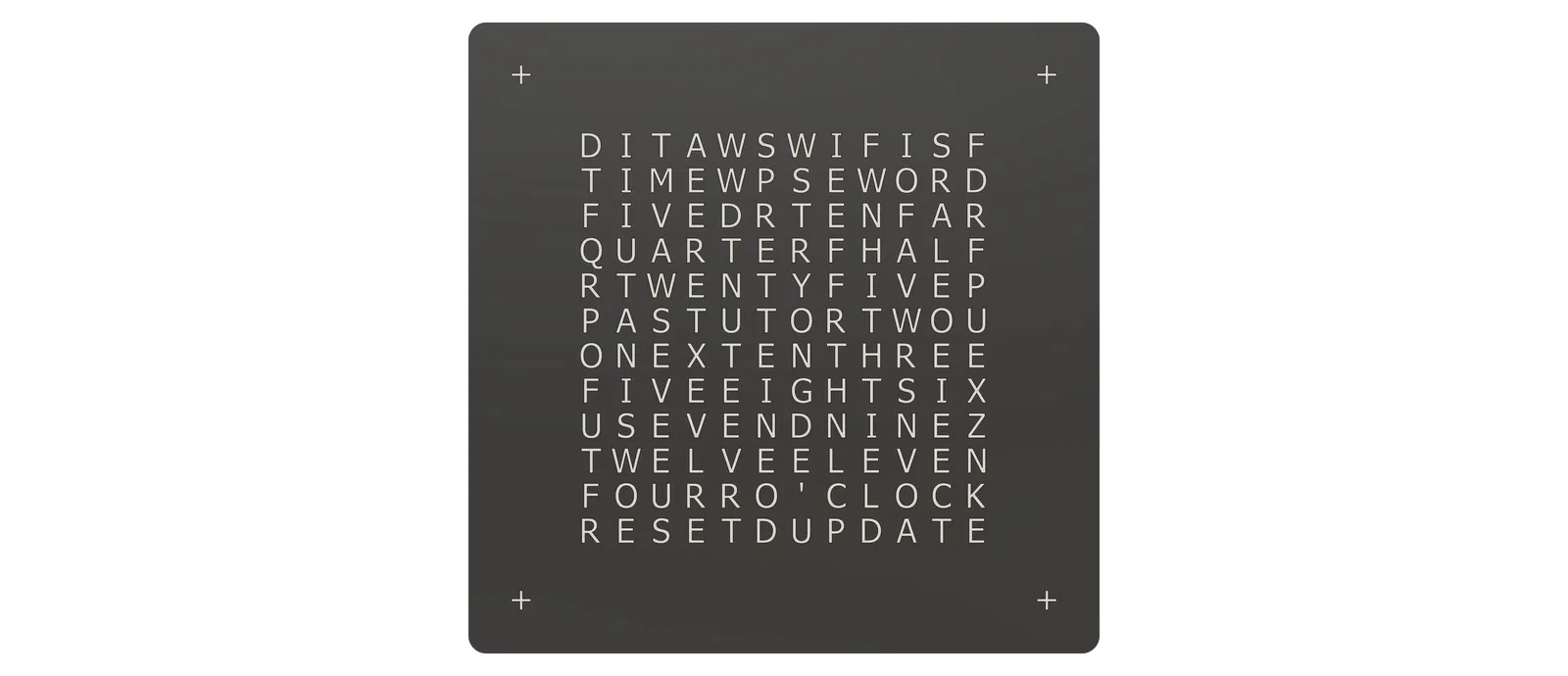

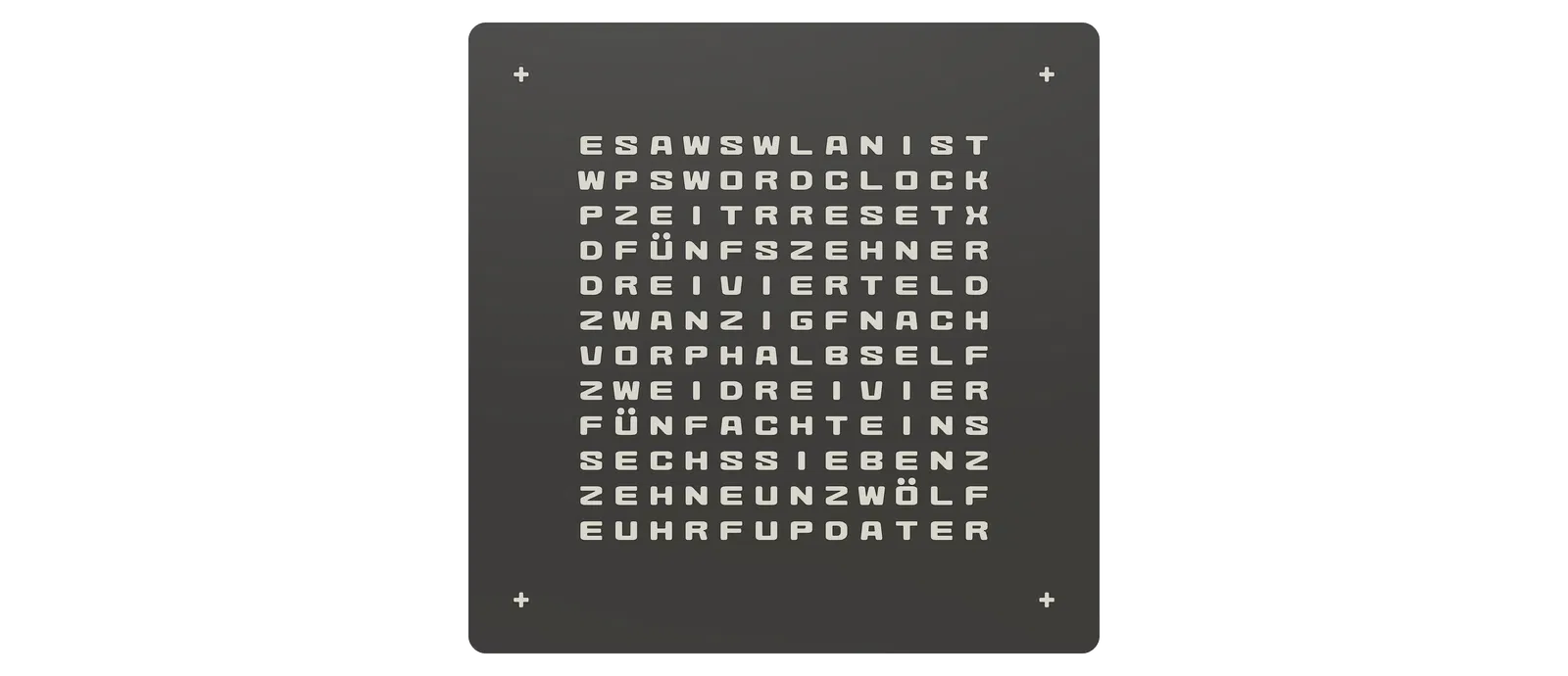

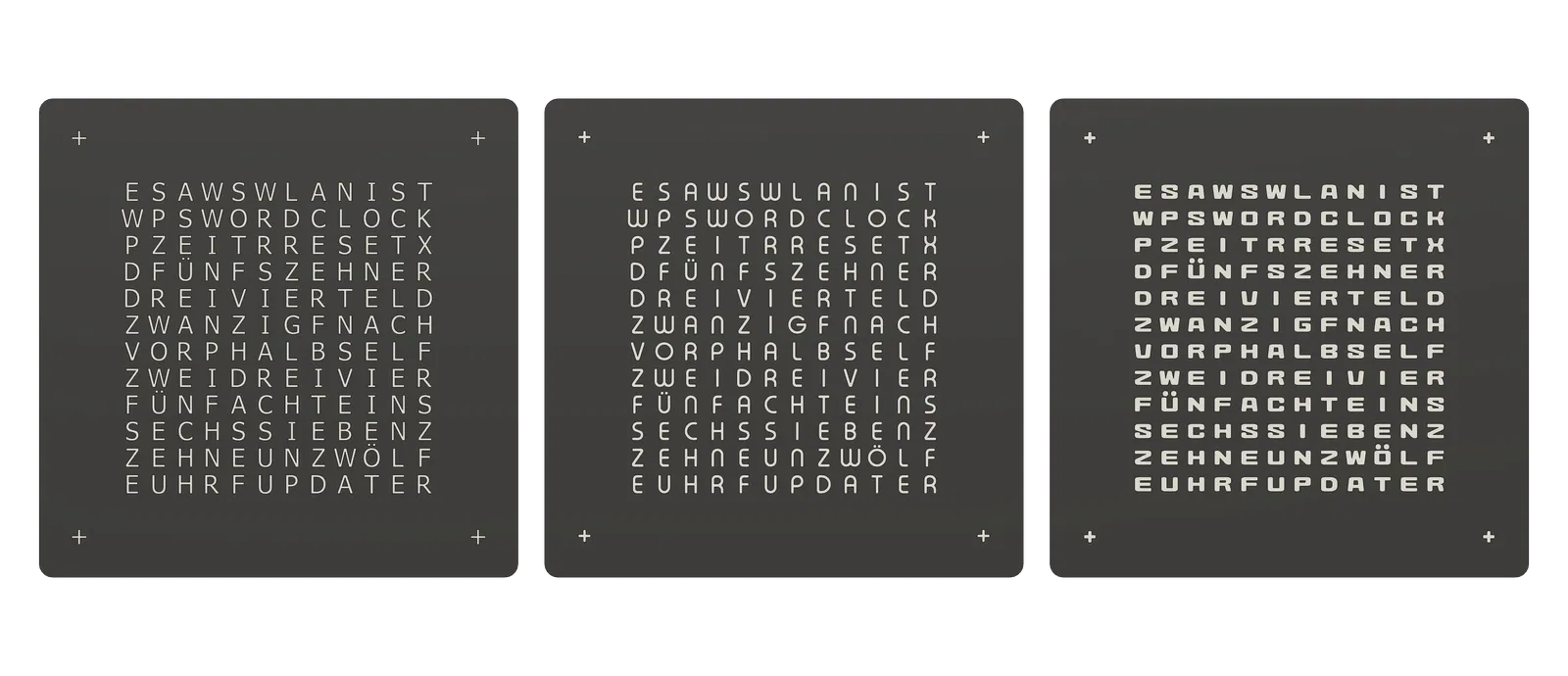

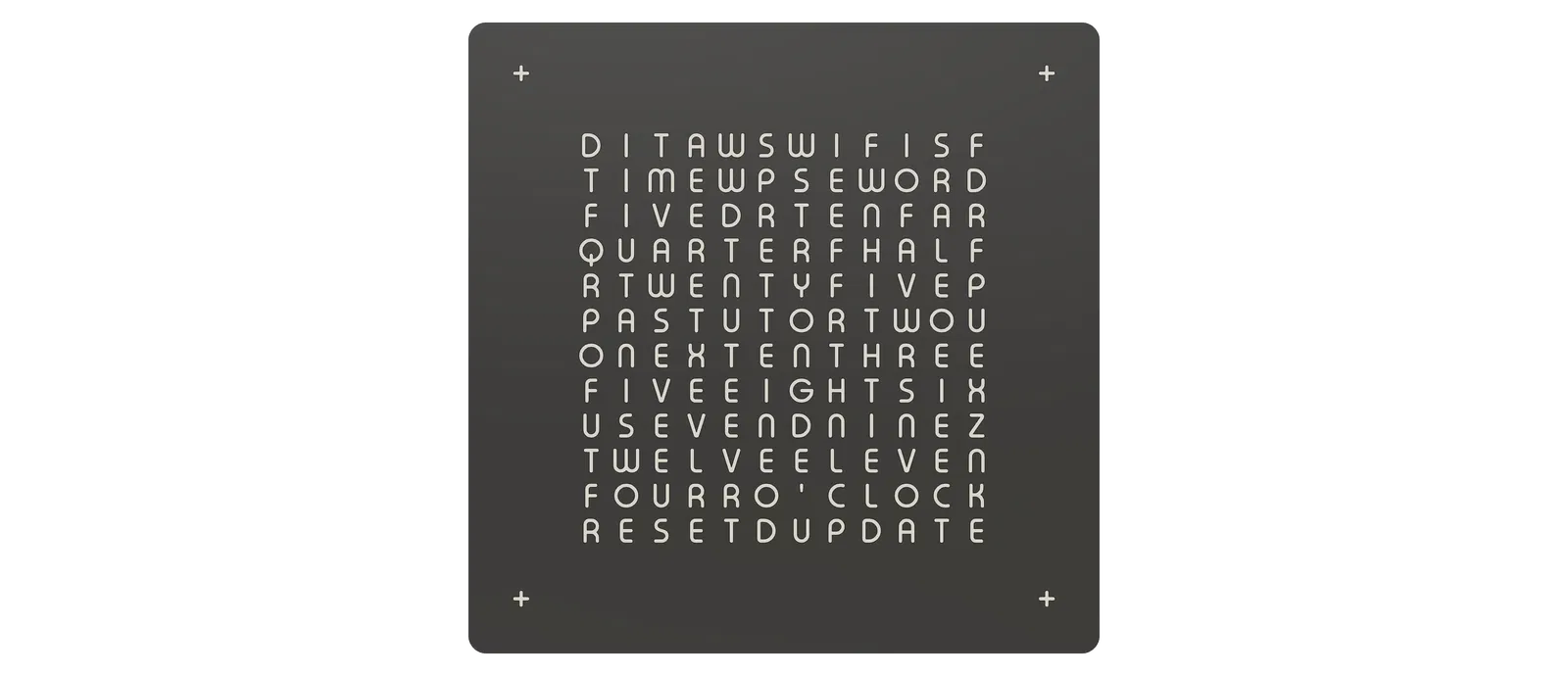

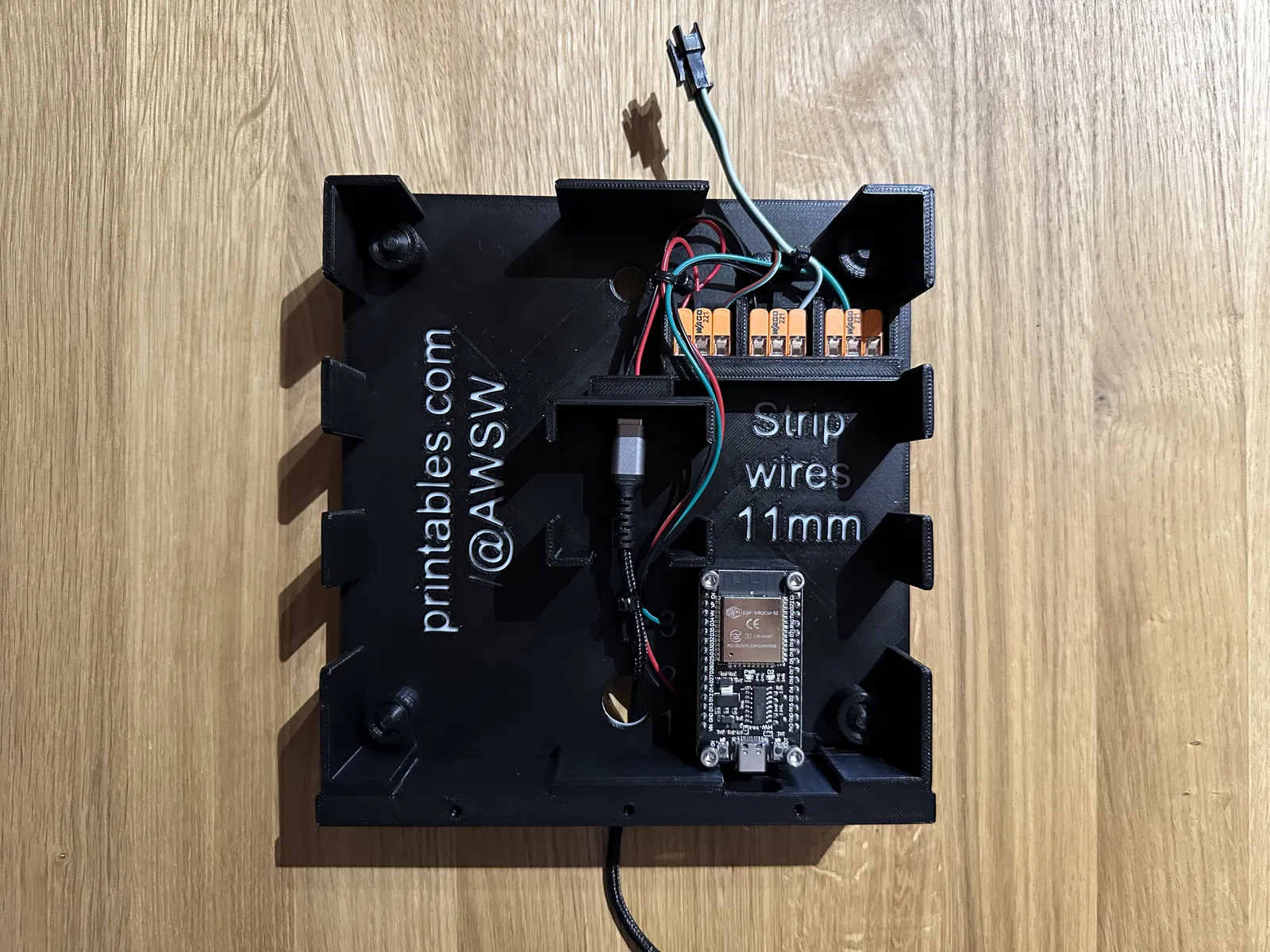

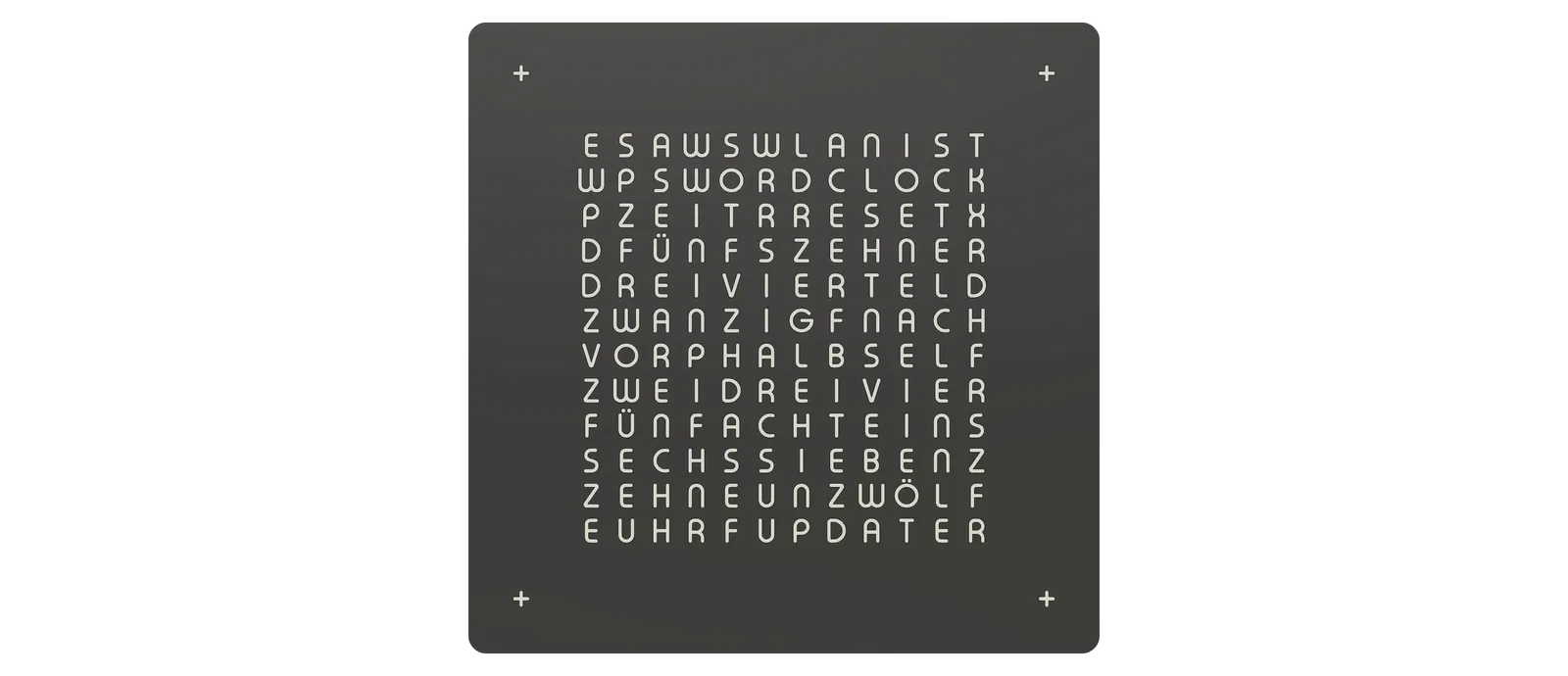

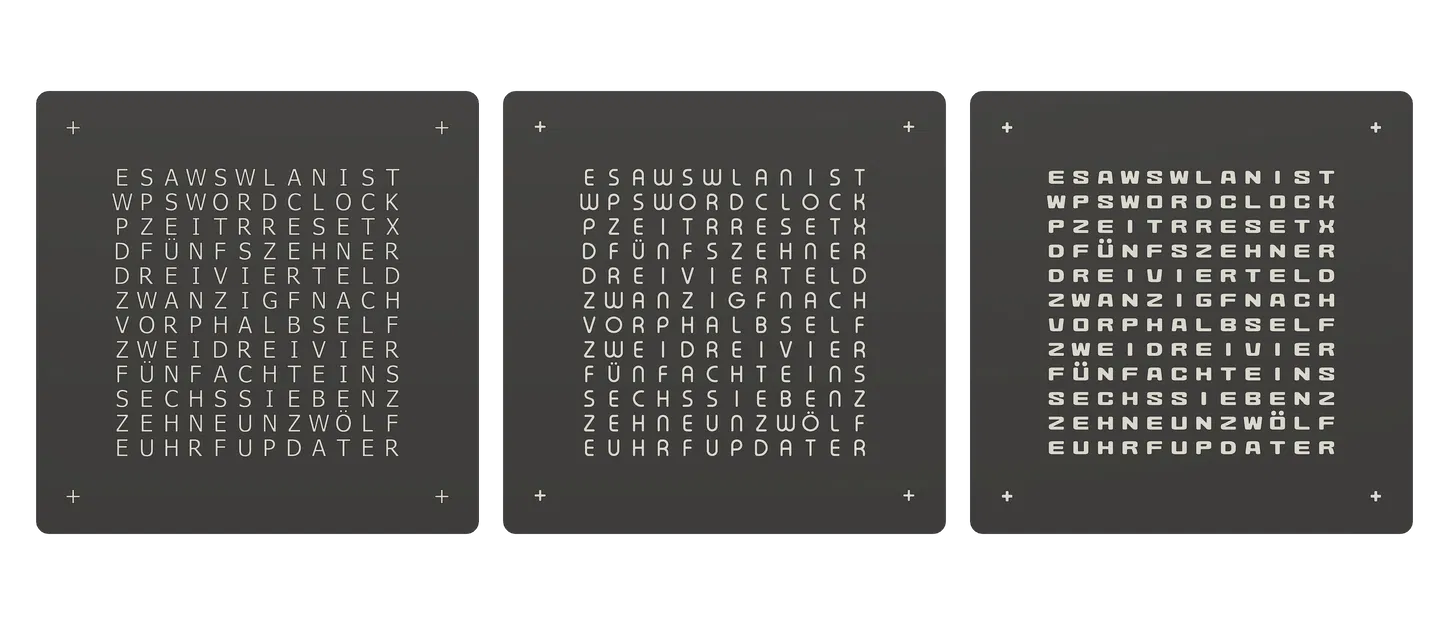

WordClock 14x14 Classic - 2025. Phiên bản hoài cổ của WordClock 2022 do mình thiết kế. Có sẵn các ngôn ngữ Anh, Đức và Đức cổ với 3 kiểu chữ khác nhau và phần vỏ mới. Lắp ráp không cần hàn với nhiều tính năng mới. =) Hy vọng mọi người thích biến thể mới này! =) ### Giao diện cấu hình web tích hợp: WordClock này có thể hoạt động ở "Chế độ Online" với WiFi hoặc "Chế độ Offline" mà không cần WiFi. Ở cả hai chế độ, bạn đều có thể sử dụng cổng cấu hình nội bộ để tùy chỉnh đồng hồ. Xem ảnh bên dưới về Chế độ Online: ### Thiết lập code và WiFi cho WordClock: Sử dụng script mới để flash ESP32 mà không cần dùng Arduino IDE. Chọn tùy chọn “6” để flash code “WordClock 14x14 Classic” vào ESP32. Xem thêm phần FAQ tại đây để biết chi tiết về phần mềm. Xem video hướng dẫn cách thực hiện: ### Cập nhật code cho WordClock đang chạy: Bạn có thể cập nhật “Over The Air” (OTA) thông qua cổng web nội bộ của WordClock. Sẽ có mục để bạn thực hiện cập nhật chỉ với 2 cú nhấp chuột mà không cần máy tính. ### Linh kiện cần thiết: 1x LED matrix 16x16 (Dùng loại này vì vỏ được thiết kế riêng cho nó!) 1x NodeMCU ESP32 USB-C (Dùng loại này!) 1x Nguồn USB 5V / 3A hoặc cổng USB-A của củ sạc này (Không dùng cổng USB-C trực tiếp!) 1x Cáp USB-A sang USB-C (5V, 3A) 1x Cổng USB-C (5V, 3A) 3x Wago 221-413 - Đầu nối dây 3x Dây cắm Jumper 20cm, Đực-Cái 3x Ốc M3x16 4x Ốc M3x8 ### Công cụ cần thiết: 1x Máy in 3D FDM và nhựa PLA đen và trắng 1x Kìm tuốt dây 1x Lục giác M3 1x Kìm cắt 4x Dây rút nhựa 1x Bộ hàn (nếu muốn hàn) 1x Tay đỡ hàn ### Đấu dây: Việc kết nối rất đơn giản. Bạn có thể không cần hàn, chỉ cần nối 3 điểm vào ESP32. Sử dụng các kẹp trong nắp để cố định dây bằng dây rút. Xem kỹ hướng của LED matrix để đảm bảo hiển thị đúng. Nếu bạn muốn hàn, cách thực hiện cũng tương tự. Vui lòng kiểm tra bảng nối pin dưới đây: USB-C: 5V (Đỏ), GND (Đen/Trắng). ESP32: VIN (Đỏ), GND (Đen/Trắng), D32 (Xanh-DIN). ### Hướng dẫn in: Dùng profile tốc độ 0.2 trên Prusa MK4S. Không cần support. Kích hoạt "Fuzzy skin" cho mặt ngoài. Quan trọng: Thay đổi màu 2 lần tại độ cao 1.2mm (trắng) và 2.6mm (đen) để tạo lớp tán sáng. Đặt infill 100% từ 0mm đến 2.6mm để chống lọt sáng. * Mọi chi tiết khác về setup WiFi và tích hợp Smart Home, vui lòng xem tại WordClock 16x16 - 2024. Chúc bạn in vui vẻ! =)
