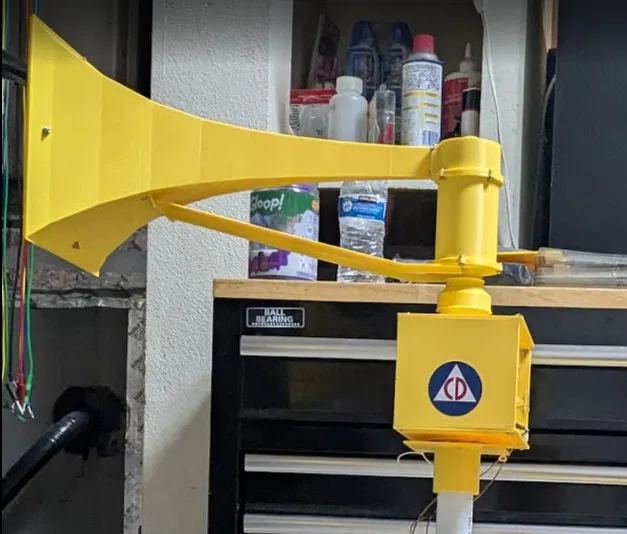

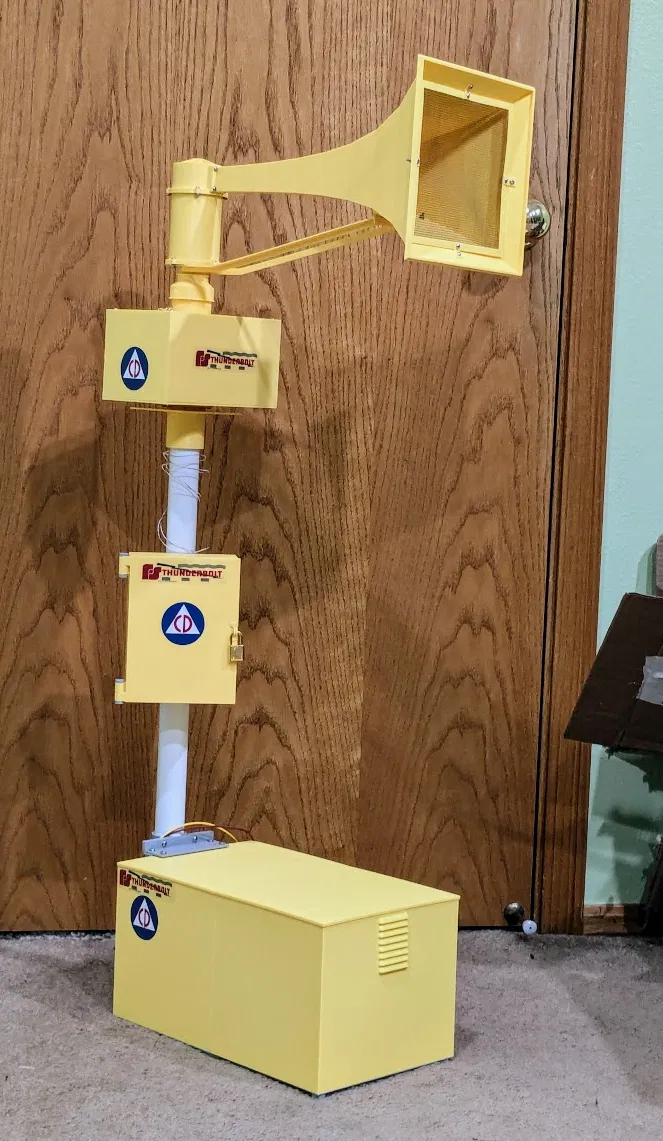

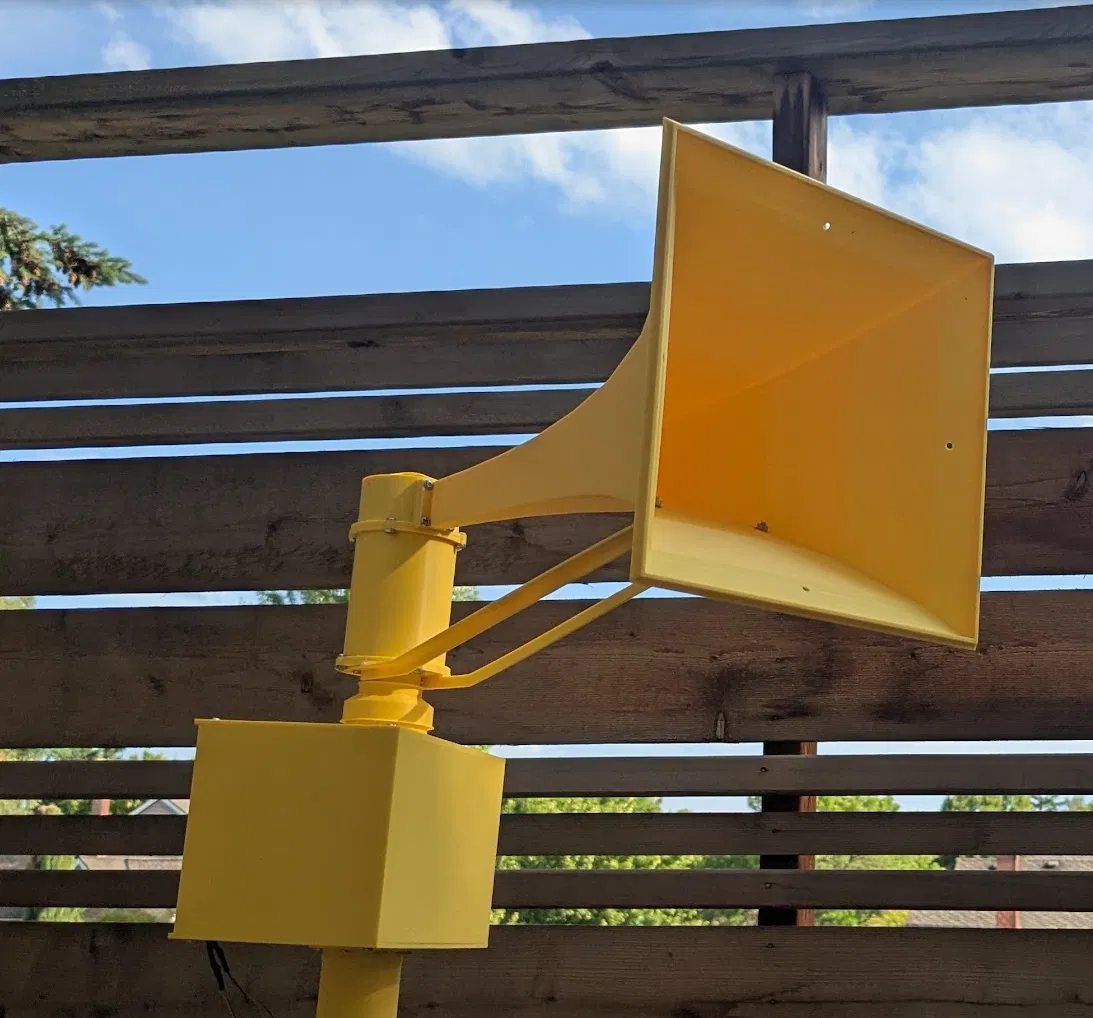

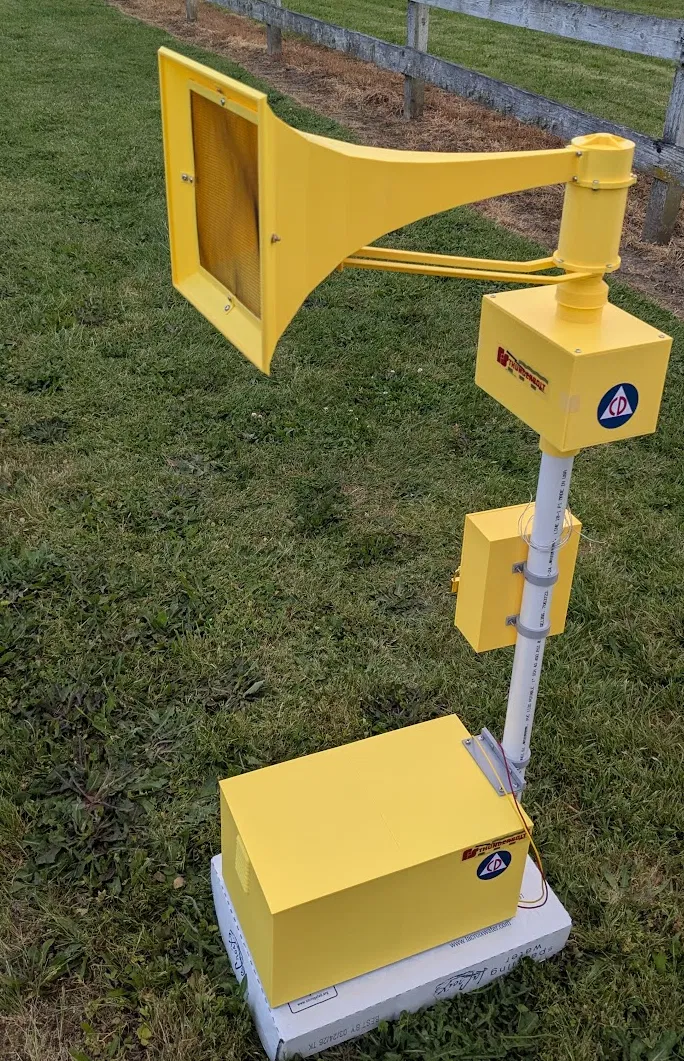

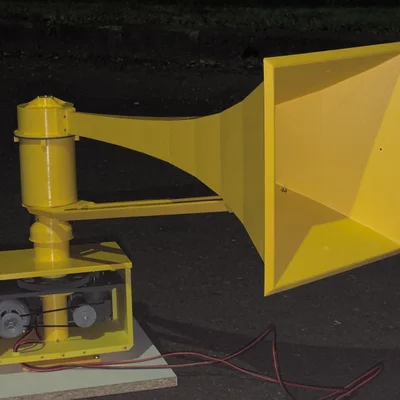

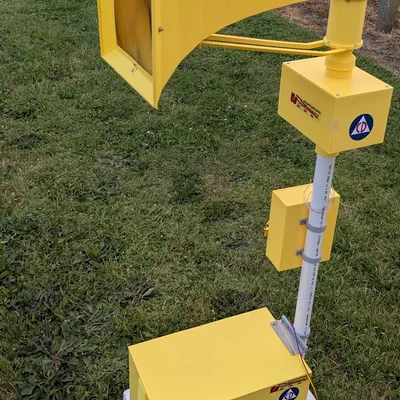

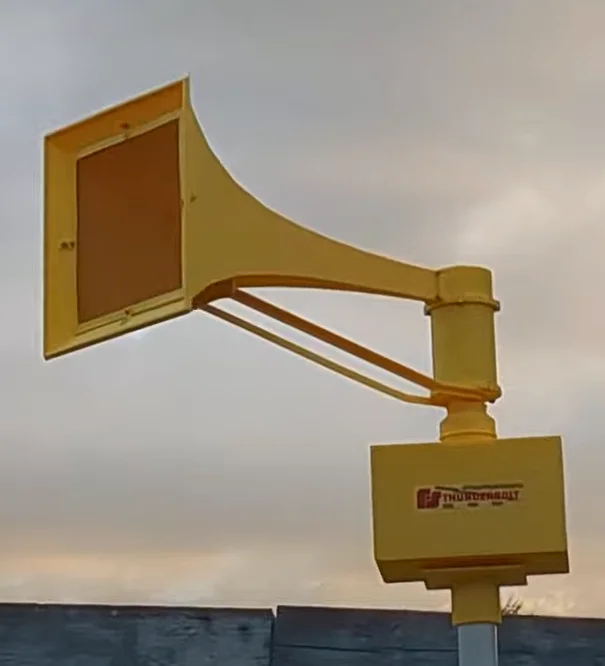

Mini Federal Signal Thunderbolt (Phiên bản hoạt động được)

ĐỌC KỸ TRƯỚC KHI BẮT TAY VÀO LÀM!!!

Tôi không phải là Edaan, Nascarsimracing1 hay Connor Cruz, và các thiết kế của tôi không phải là chuyên nghiệp nhất!! Điều này có nghĩa là một số bộ phận chưa được thiết kế hoàn hảo, đặc biệt là phần kết nối giữa loa (horn) với nắp chụp (chopper cap) và cách lắp đặt ống xoay (rotator tube). Tuy nhiên, nếu bạn làm đúng kỹ thuật và sử dụng linh kiện giống tôi, sản phẩm cuối cùng vẫn sẽ rất tuyệt vời!!

Còi báo động này cần nhiều hơn là chỉ các bộ phận in 3D để vận hành!!!

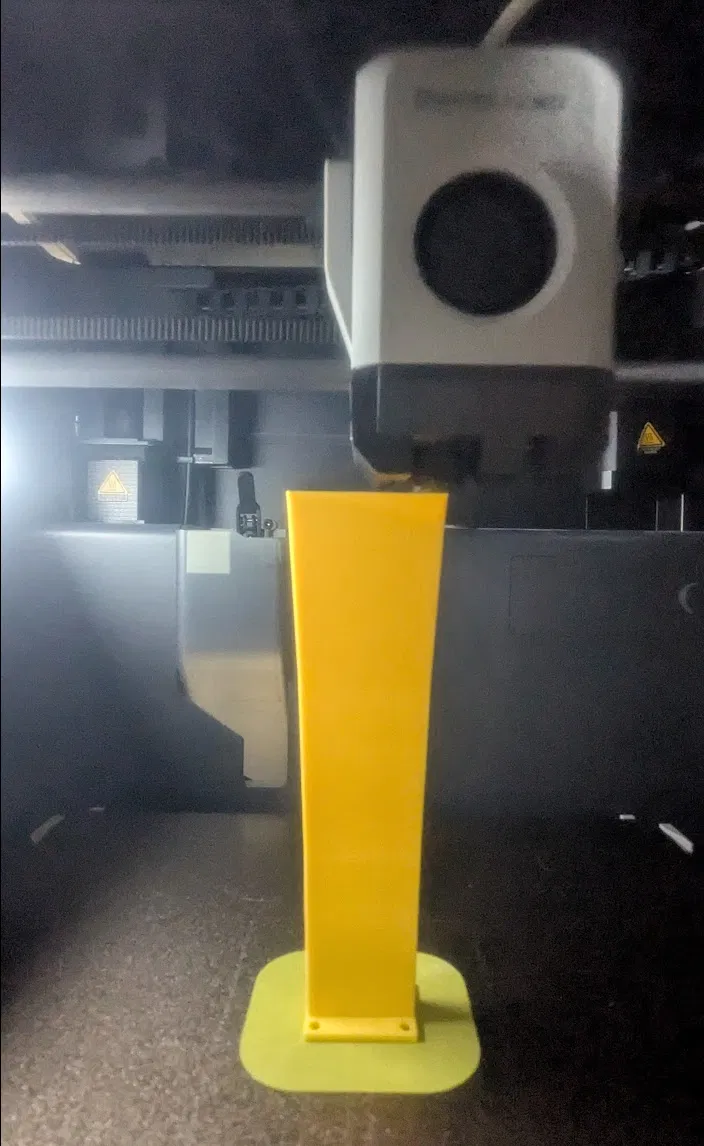

Tôi khuyên bạn nên in mô hình này bằng chất liệu PETG.

Tất cả các bộ phận đều đã được xoay đúng hướng để in!!!

Danh sách những thứ bạn cần để lắp ráp còi:

• MÔ TƠ CHO CHO-PPER: Xem tại Amazon
• SLIP RING/VÒNG CỔ GÓP: Xem tại Amazon
• MÔ TƠ XOAY (ROTATOR): Các loại mô tơ hộp số hobby thông thường đều dùng được 99%. Xem tại Amazon
• MÔ TƠ QUẠT GIÓ (BLOWER): Xem tại Jameco
• BỘ DỤNG CỤ VÍT (HARDWARE KIT): Xem tại Amazon
• ỐNG PVC 1 INCH: Mua tại các cửa hàng điện nước địa phương ;)

Bạn sẽ cần dây điện để kết nối. Nếu muốn làm bộ điều khiển (RCM) hoạt động, hãy tự tùy chỉnh thêm các lỗ cho công tắc vì các switch tôi dùng đã quá cũ. Tôi khuyên nên dùng đầu cắm servo cho các kết nối ở phần đầu còi để dễ tháo rời bảo trì.

Công cụ cần thiết:

• Súng bắn keo nến: Tùy chọn, dùng để hỗ trợ cố định.
• Keo dán sắt (Super glue): Cần thiết để tạo độ chắc chắn.
• 3D Gloop: Rất cần thiết để dán loa và nắp chopper.
• Mỏ hàn: Để nối dây và sửa đổi slip ring.

Nếu thấy quá phức tạp, tôi có mô hình Federal Signal Model 2 dễ làm hơn trên trang Printables của mình.

LƯU Ý KHÁC:

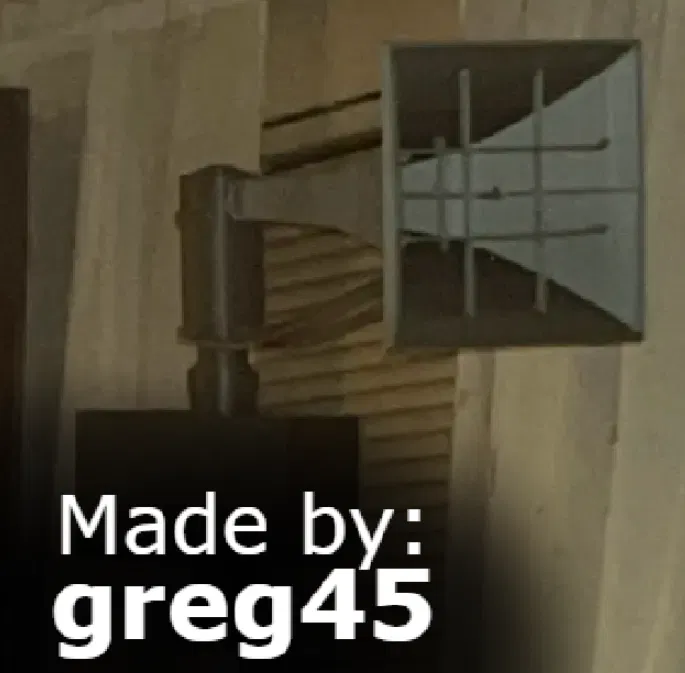

Nếu in jailbars (thanh chắn), bạn nên in loa làm hai mảnh nếu máy in nhỏ, hoặc chỉ cần thêm hai thanh phía trước.

HƯỚNG DẪN ĐƠN GIẢN:

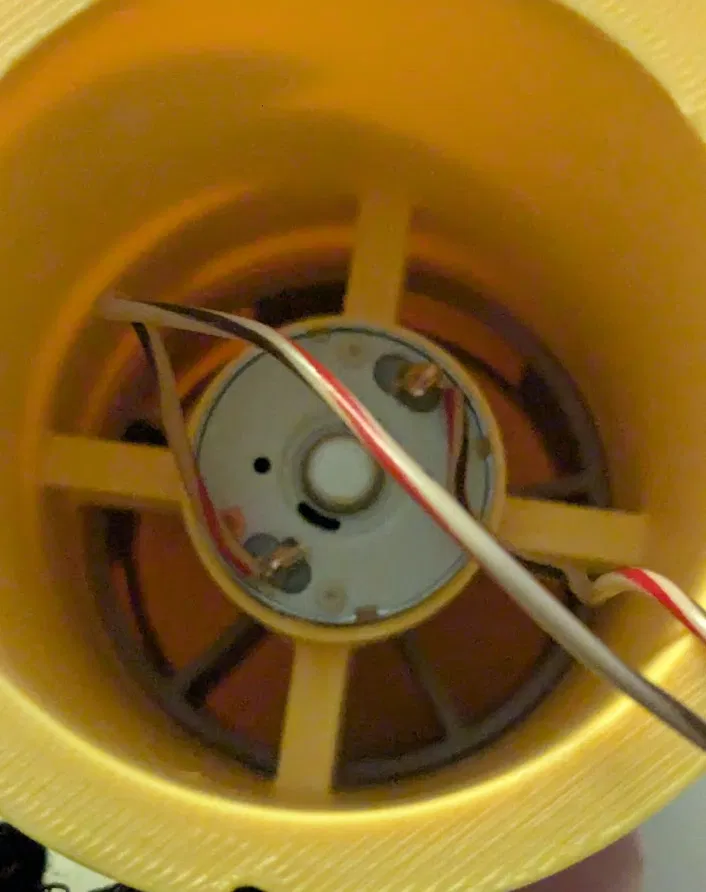

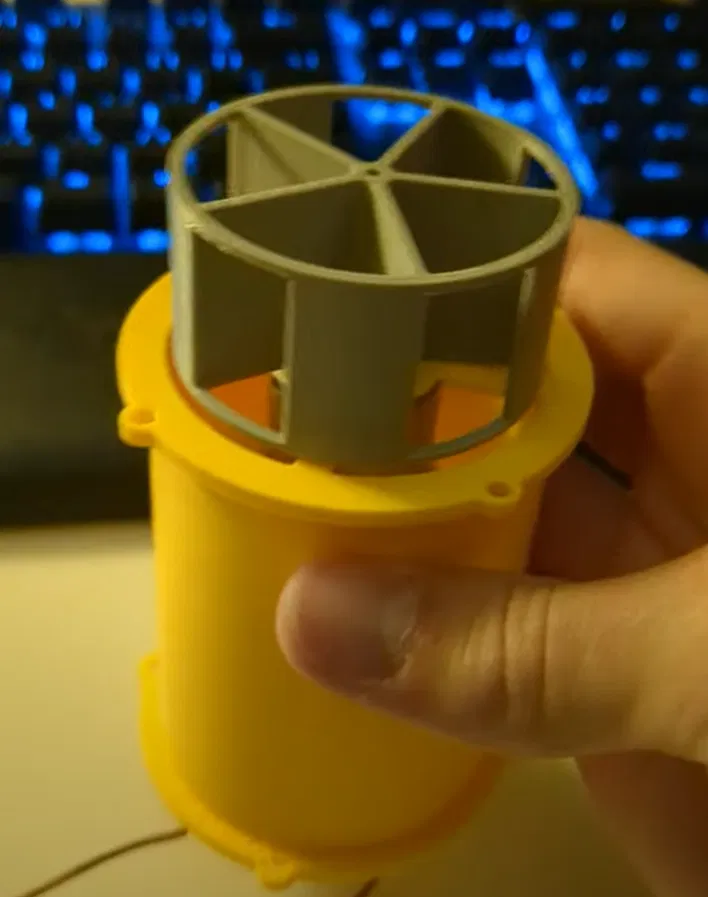

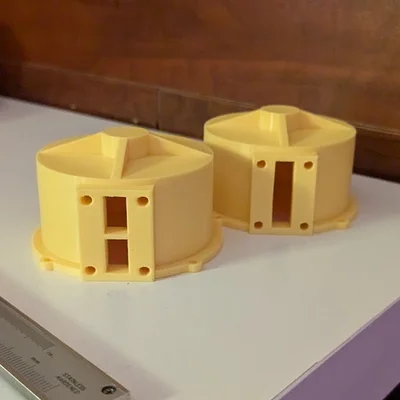

• Cụm Chopper: Đọc kỹ từng bước. Không nên hoán đổi rotor vì dễ làm hỏng căn chỉnh. Dùng giấy làm miếng đệm khi lắp chopper vào trục để tránh cọ xát. Chú ý: Dù mô tơ ghi 12V, chỉ nên chạy ở mức 6V-9V để tránh kẹt.

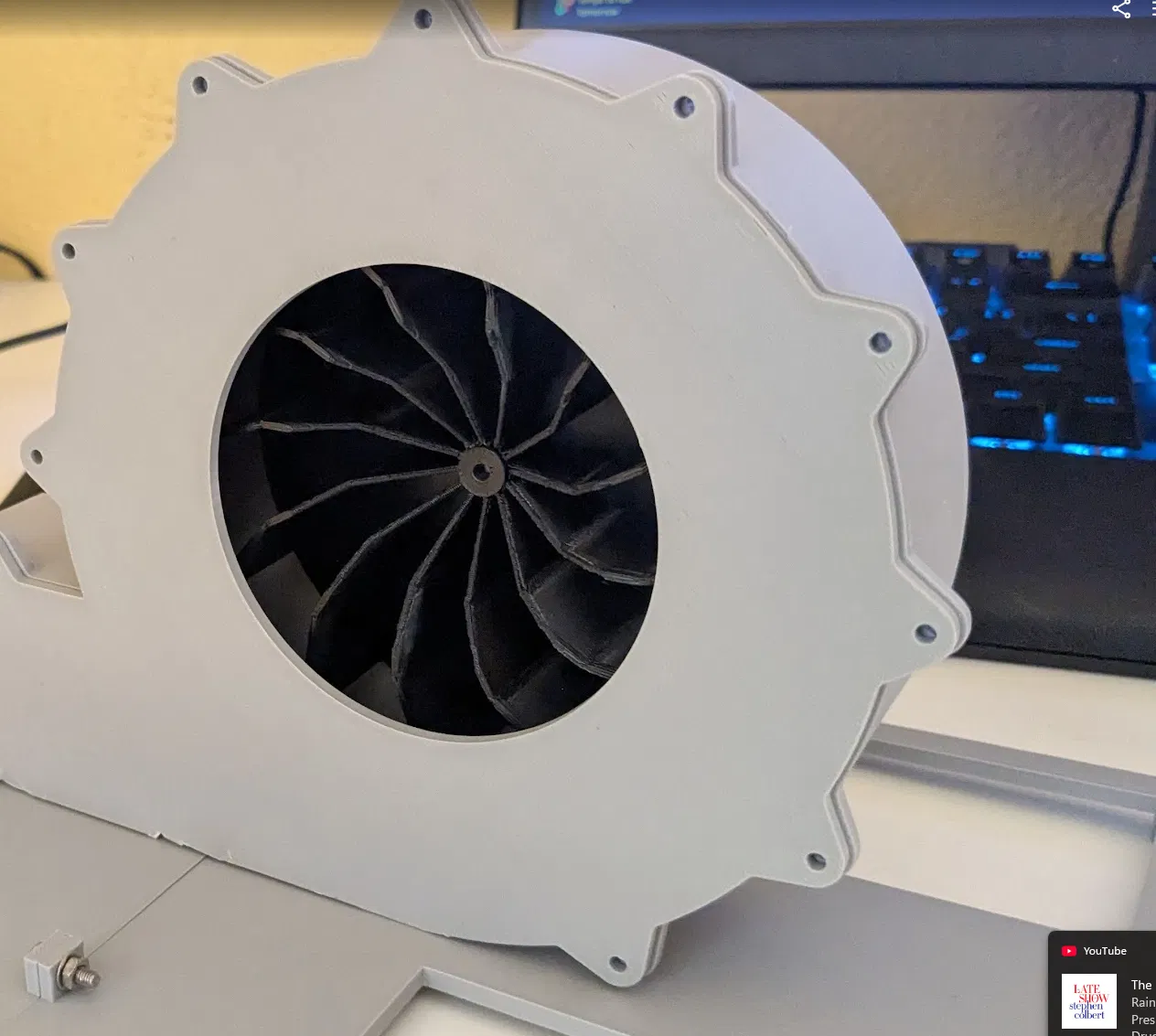

• Bộ Quạt (Blower): Lắp ghép các mảnh đế, dùng lưới lọc gắn vào các lỗ thông hơi. Nên dán băng dính che kín khe hở giữa ống và quạt để tránh rò rỉ khí.

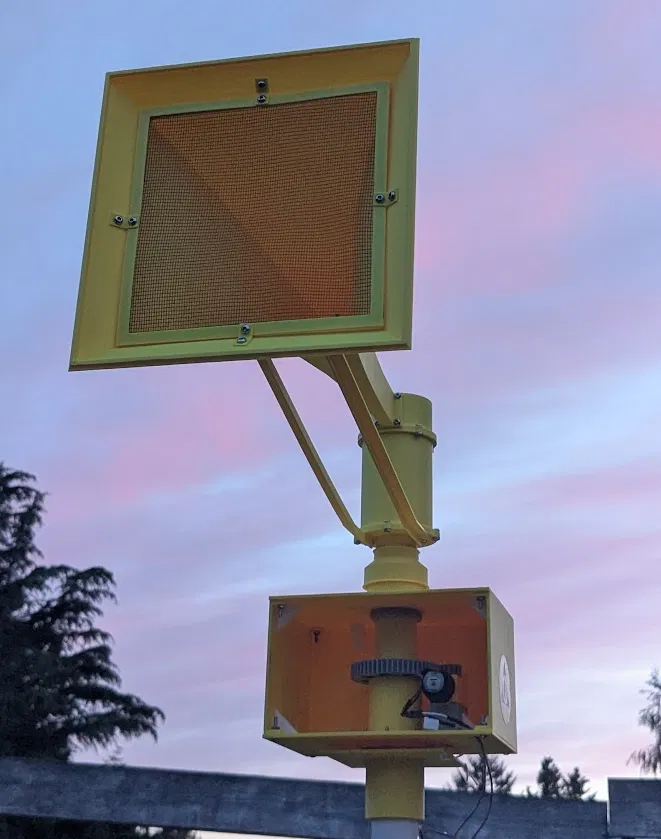

• Bộ Xoay (Rotator): Đây là phần khó nhất. Cần khéo léo mod slip ring bằng cách nhập các cặp dây lại và bọc ống co nhiệt kỹ càng. Hãy cẩn thận khi tuốt dây vì chúng rất mảnh.

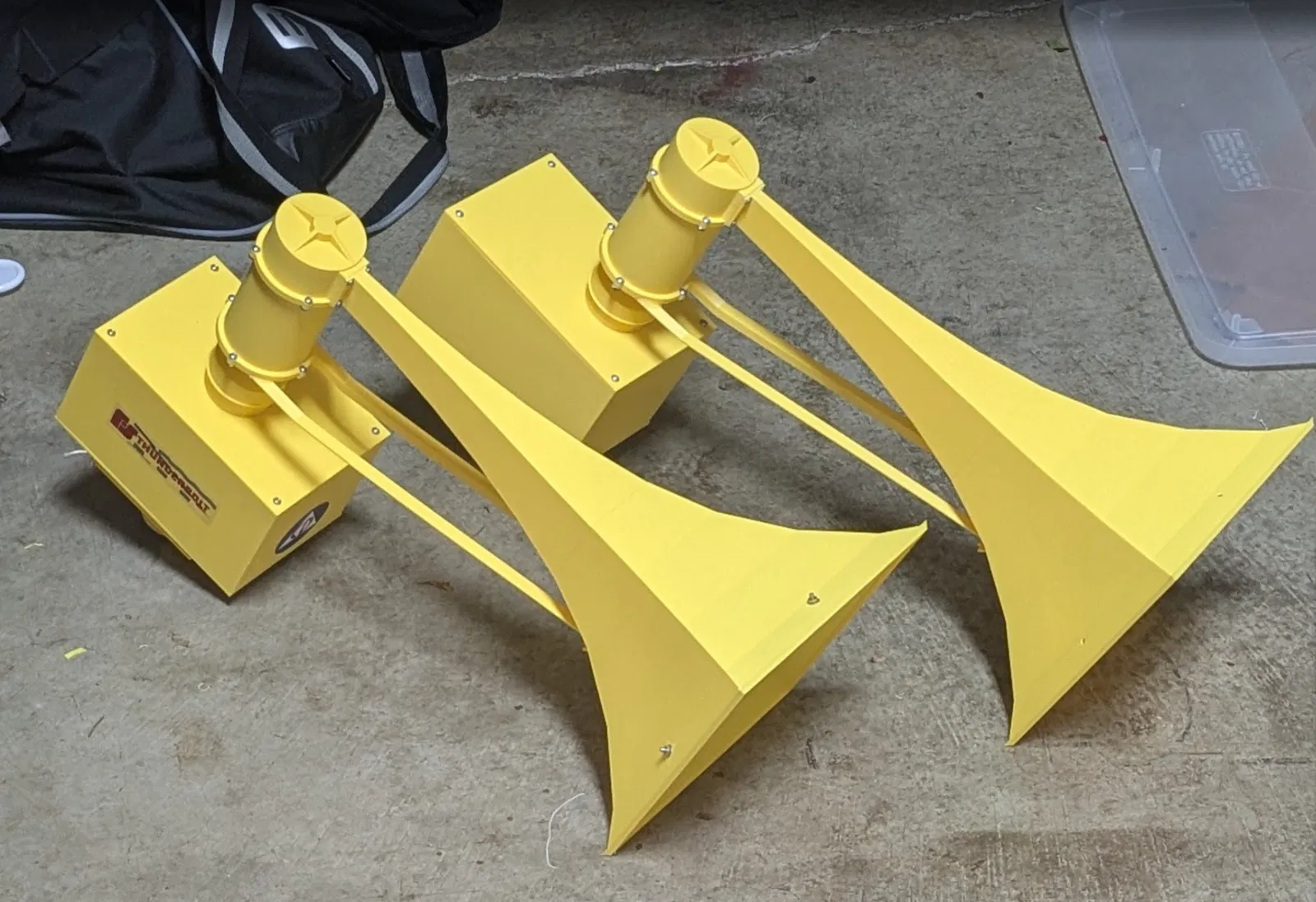

• Loa: Dùng 3D Gloop dán hai mảnh loa lại, giữ bằng dây thun trong khi chờ khô. Dùng vít để gia cố sau khi keo đã định hình.

Nếu cần giúp đỡ, hãy ping tôi trên Discord qua diễn đàn "Siren Help". Cảm ơn bạn rất nhiều vì đã tin tưởng thực hiện dự án này!
