Bản nâng cấp Hybrid toàn diện cho máy in Rat Rig V-Core 3/3.1

Thay vì chỉ tận dụng lại các linh kiện hybrid từ VC4 như bản nâng cấp 3.2H, bản mod này được thiết kế riêng và tối ưu hóa cho máy in VC3/3.1.

Các ưu điểm nổi bật:

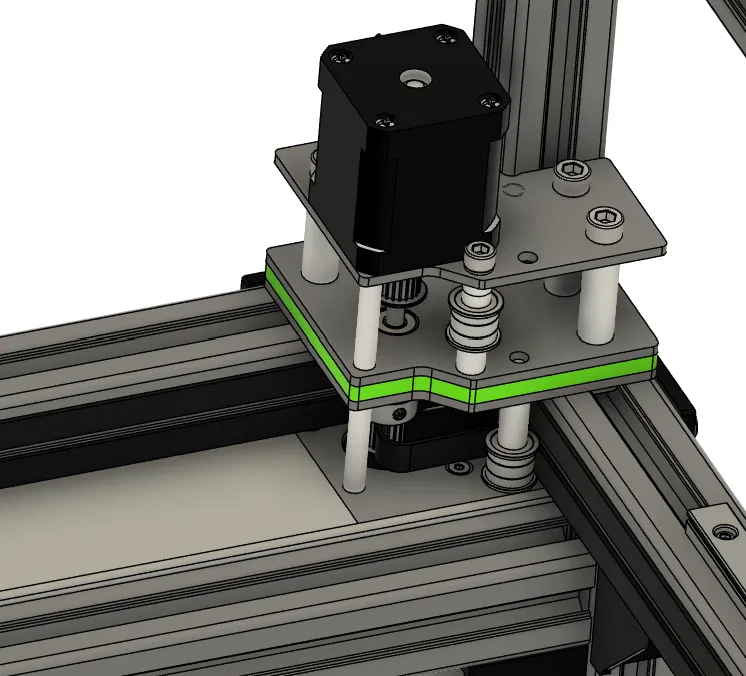

1. Tấm gắn motor cải tiến, phù hợp hơn với khung máy VC3/3.1.

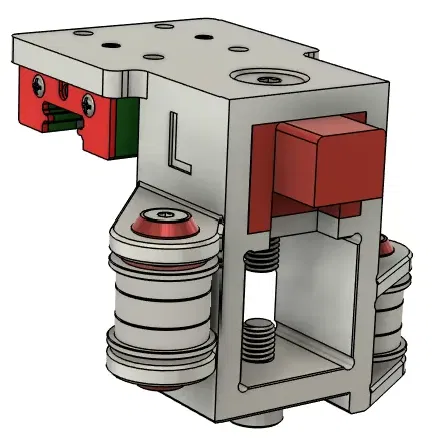

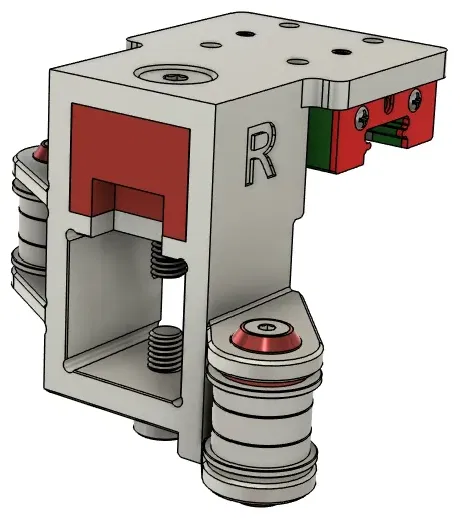

2. Cặp khớp nối XY bằng kim loại nhẹ và cứng cáp hơn, giúp căn chỉnh trục X chính xác tuyệt đối.
3. Bản mod này giữ nguyên chiều cao tối ưu của trục X trên VC3/3.1, đảm bảo tương thích hoàn toàn với tất cả các đầu in hiện có như EVA, Microlight, v.v.

Tất cả các linh kiện (ngoại trừ motor trục dài) cho bản nâng cấp này hiện đã có sẵn trên Aliexpress từ Funssor.

Kết quả thử nghiệm cho thấy trọng lượng nhẹ và độ cứng vượt trội của khớp nối XY kim loại mang lại hiệu quả Input Shaper tốt hơn nhiều so với kỳ vọng. Bạn cũng có thể mua các khớp nối này từ Funssor. Không giống như khớp nối hybrid của Rat Rig, thiết kế của tôi có độ lệch dây đai chuẩn xác cho mọi đầu in V-Core 3 và 3.1 trước đây.

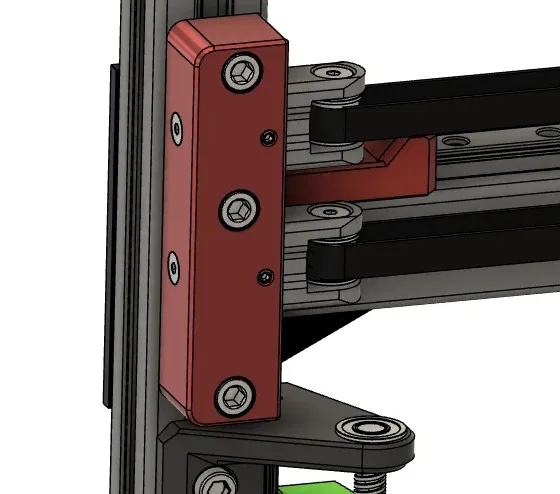

Bộ tăng đai hybrid được thiết kế riêng cho V-Core 3, có các khấc khóa chắc chắn vào thanh nhôm 3030 mặt trước (tương tự như giá gắn motor trục Z mà tôi đã giới thiệu vài năm trước). Khác với bản V-Core 4, hệ thống này dùng T-nuts giúp:

• Lắp đặt không cần khoan khung.
• Không cần tấm ốp hông tùy chỉnh.
• Tinh chỉnh chiều cao để dây đai luôn đạt độ thẳng hoàn hảo.

Các file và danh sách BOM này cung cấp mọi thứ cần thiết để mang chức năng hybrid của VC4 lên máy VC3 hiện tại của bạn.

Nếu bạn muốn nâng cao chất lượng và tốc độ in, hãy cân nhắc nâng cấp thẳng lên Full Frontal Gantry mod bằng cách thay khớp nối XY bằng phiên bản Gantry mặt trước và dùng đầu in Ultralight.

Bản mod này rất dễ lắp đặt cho bất kỳ dòng V-Core 3 và 3.1 nào (Open front, OneBox hoặc bản kín). Nó cũng chuyển các thanh ray trượt trục Y lên phía trên, giúp việc vệ sinh và bảo trì dễ dàng hơn nhiều.

Bạn có thể chọn chỉ nâng cấp khớp nối XY hoặc thực hiện toàn bộ gói hybrid. Ngay cả khi chỉ thay khớp nối XY, bạn cũng sẽ thấy sự cải thiện rõ rệt về gia tốc theo đề xuất của Klipper Input Shaper. Tôi đã sử dụng máy in của mình theo cấu hình này nhiều tháng trước khi lắp thêm các phần còn lại.

Quỹ cà phê Tôi không nhận bất kỳ hoa hồng hay bản quyền nào từ các bên thứ ba như Funssor. Nếu bạn muốn ủng hộ tôi chút tiền cà phê để có động lực làm thêm nhiều dự án, tôi rất trân trọng. Việc này hoàn toàn tự nguyện. Tài khoản PayPal của tôi là [email protected]

Xin đừng quên để lại phản hồi, nó rất quý giá cho các phiên bản sau này.
