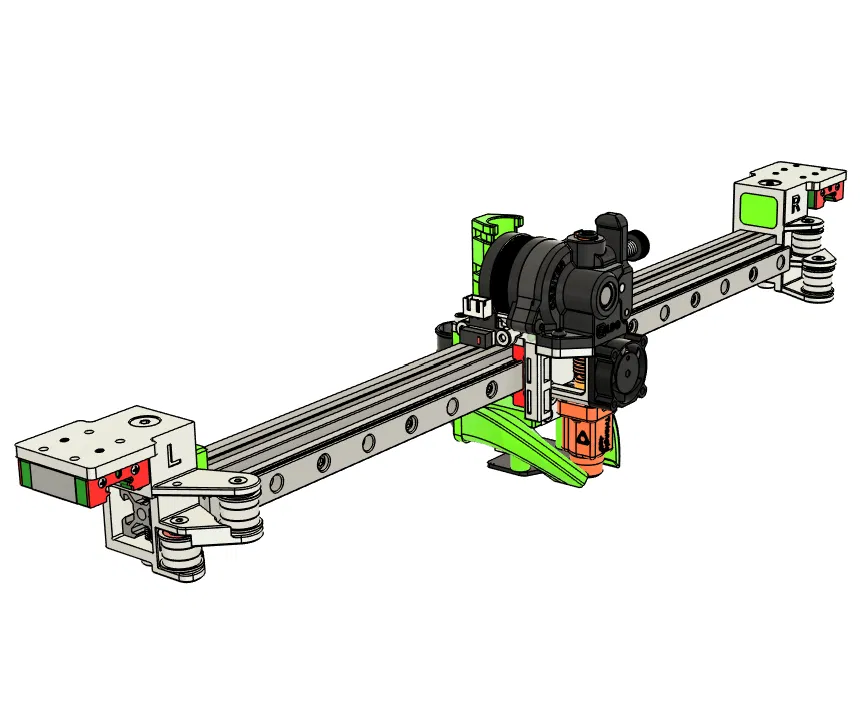

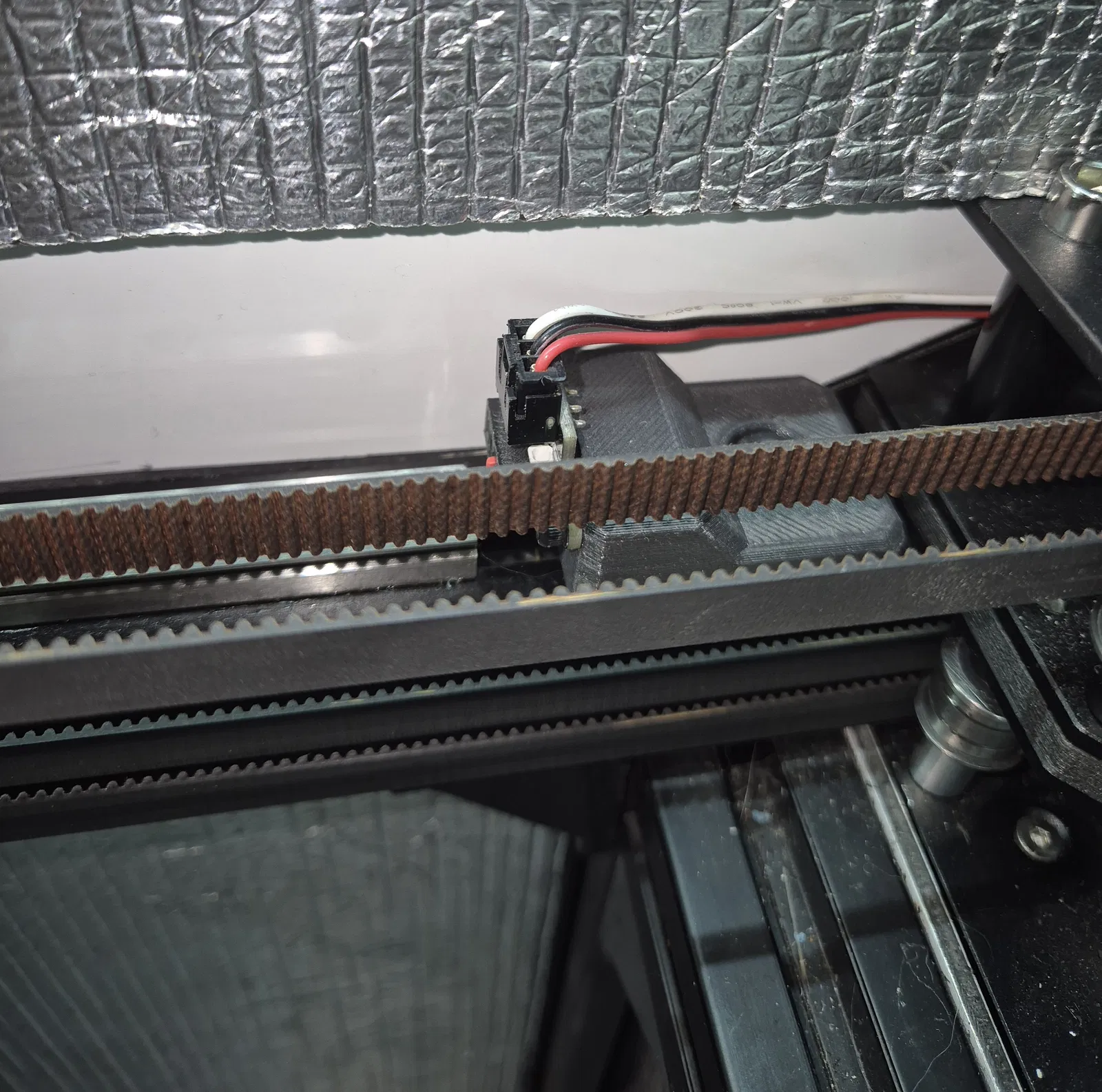

Bản mod Full Frontal Gantry cho Rat Rig V-Core

Bản mod Full Frontal Gantry cho tất cả các dòng máy Rat Rig V-Core 3 và 4, trừ IDEX.

Tương thích:
V-Core 3 và 3.1 (MFBS hybrid upgrade)
V-Core 3.2h (hybrid upgrade của Rat Rig)
V-Core 4
V-Core 4 hybrid
OneBox và
Enclosure 2

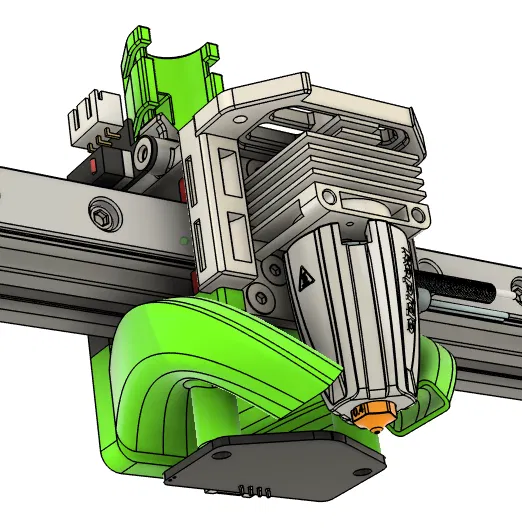

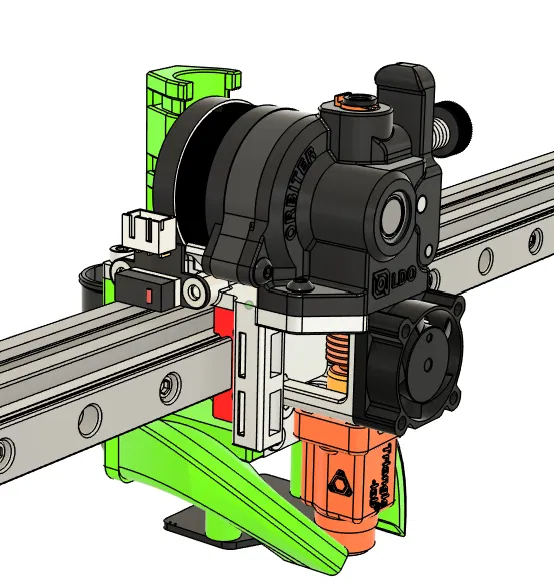

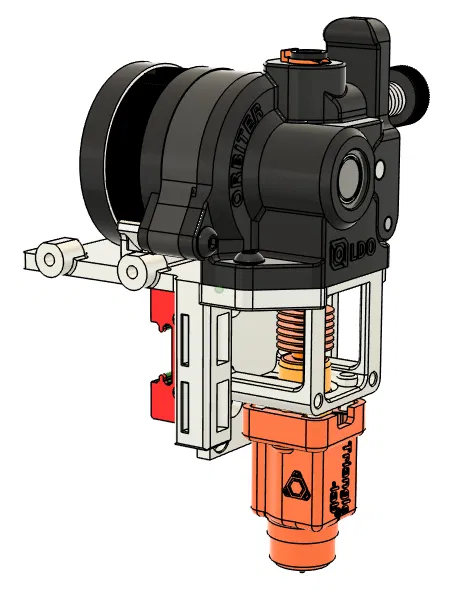

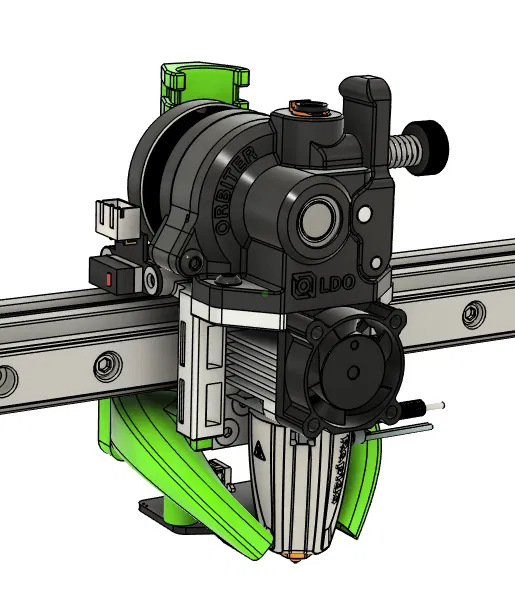

Tất cả đầu in Ultralight.

Các đầu in Ultralight hiện đã phát hành:
Dragon Ace
Rapido 2
Rapido 1
Sắp có thêm….

Lưu ý: các tool head Ultralight FFG hiện đã được chuyển sang một listing riêng trên Printables.
Bấm vào hình bên dưới để tới trang Ultralight print heads:

Lưu ý: việc test bản mod này giờ đã hoàn tất và mình CỰC KỲ hài lòng với kết quả.
Mình đang đạt 40K acceleration trên một con V-Core 300 gần như stock mà không thấy ringing. Video đã được đăng trong Rat Rig Discord.

Mod này tương thích đầy đủ với cả V-Core 3 hybrid và V-Core 4 hybrid. Nếu bạn đang dùng V-Core 3 hoặc 3.1 và muốn nâng cấp lên hybrid thì vui lòng (nhưng dùng bộ XY joiners trong bộ này thay vì cái trong link đó).

Vì sao

1. Full Frontal Gantry mod giảm đáng kể khoảng cách từ nozzle tới Centre of Rotation của carriage MGN12 theo hai trục Y và Z, giúp giảm chuyển động của nozzle do độ rơ/độ flex ở giao diện gá rail–carriage, từ đó tăng độ chính xác khi in.

2. Full Frontal mod cũng giảm đáng kể khoảng cách từ các điểm bắt belt tới Centre of Rotation của carriage MGN12 theo cả Y và Z, làm giảm moment xoắn do belt tác dụng lên Centre of Rotation của carriage MGN12, giúp tăng độ chính xác khi in.

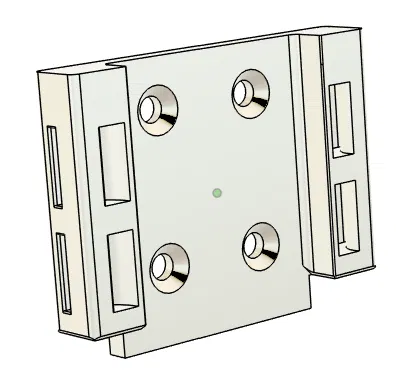

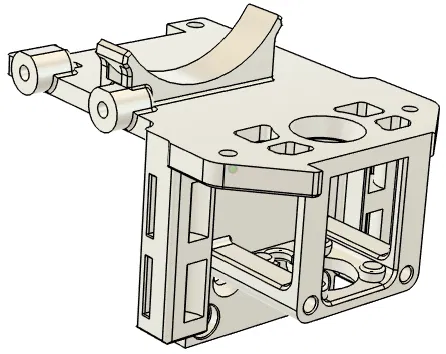

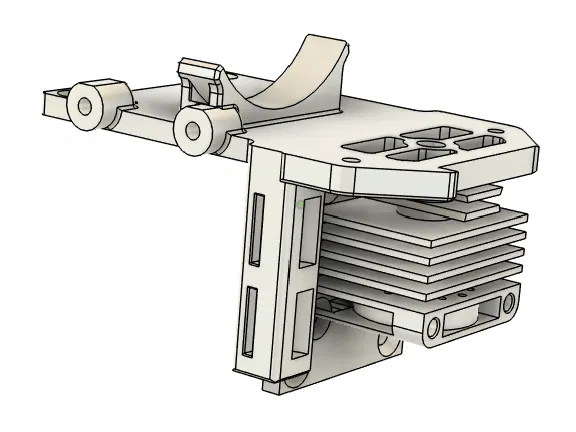

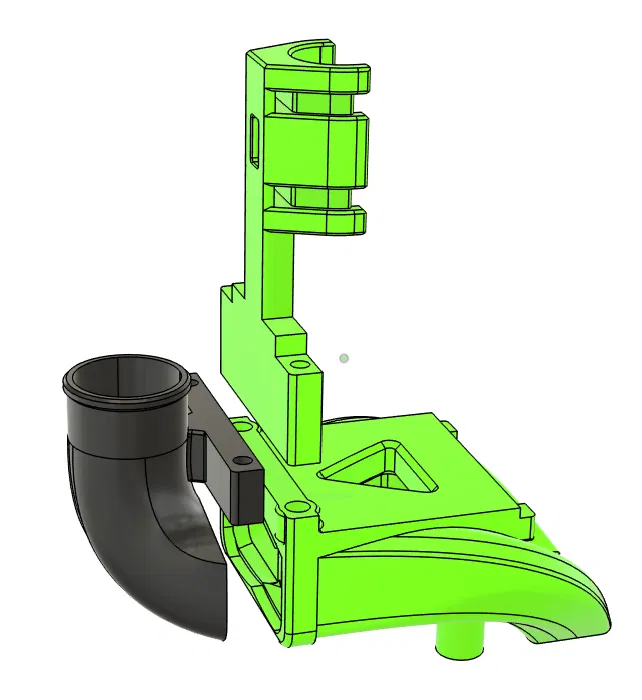

3. Template Ultralight core mounting plate sẽ là một “đồ gá” đơn giản cho nhiều loại print tool. Print tool có thể là mấy thứ như Bondtech INDA sắp ra, bút, drag knife, v.v.



Quỹ cà phê
Nếu bạn tải và in thiết kế này, hoặc nhờ bên thứ ba như PCBway in các chi tiết này giúp bạn, thì mình không nhận được khoản bù đắp nào cho công sức thiết kế hoặc chi phí phần mềm CAD (mình phải trả license hằng năm).

Nếu bạn muốn ủng hộ một chút cho quỹ cà phê (để mình có động lực thức khuya làm thêm mấy món này) thì mình rất cảm kích. Hoàn toàn không bắt buộc. PayPal của mình là: [email protected]

Nhớ đăng feedback giúp mình nha, vì nó luôn rất giá trị cho các phiên bản cải tiến sau này.

Cảm ơn nhiều.
Liam Venter
MFBS Design

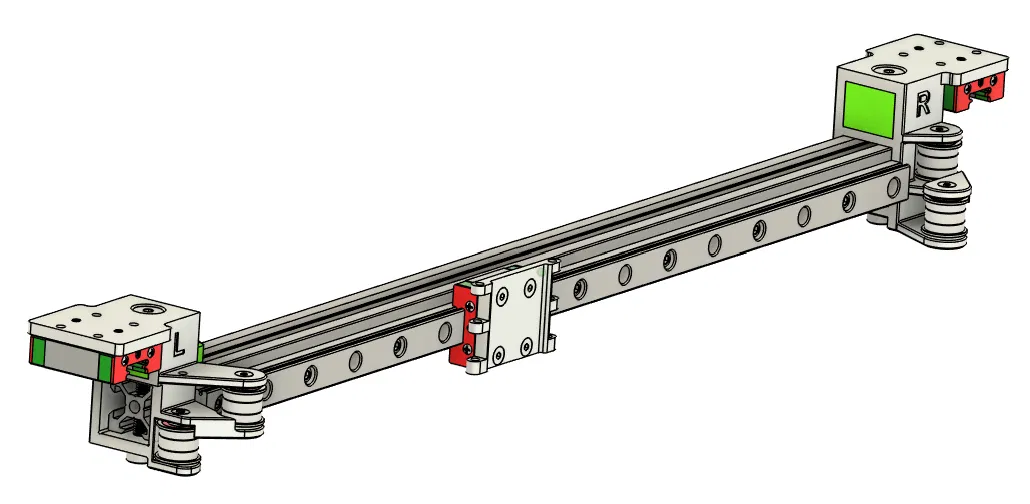

Full Metal XY joiners
Dù tất cả các phần trong thiết kế này đều theo giấy phép non-commercial, mình có thể sẽ cấp license cho một nhà sản xuất (chưa chọn) để bán các món này, tương tự như XY joiners trong bản V-Core 3 hybrid upgrade trước đây của mình.

Nếu bạn muốn bộ XY joiners phiên bản thiết kế để CNC (thay vì bộ trong file này thiết kế để 3D print bằng aluminium), vui lòng bấm link này:

Cả bản printable và bản CNC đều có bearing offsets y hệt nhau và đều chạy rất ngon. Cả hai dùng chung đúng một Build of Materials (BOM).

BOM cho XY joiners
2 x M5 x 28 Flat Head Cap screws. (giữ gantry phía trên)
2 x M5 x 10mm Socket Head Cap screws. (giữ gantry phía dưới)
7 x M3 x 8mm flat head cap screws (giữ bearing stack)
1 x M3  x 6 mm flat hed cap screw (giữ bearing stack)
4 x Aluminium threaded spindles 14 x 50D x 3mm ID (tâm của bearing stack).

Lắp ráp.
Chỉ có XY joiners và Ultralight Cores là được 3D design để 3D print bằng aluminium. Tất cả các phần còn lại nên in bằng loại nhựa bạn thích.

Khi lắp trên V-Core 3 hoặc 3.1, cần cắt ngắn mỗi đầu của linear rail đi 5 mm bằng máy mài gắn lưỡi cắt. Mất khoảng 20 giây mỗi đầu. Trên V-Core 4 thì không cần.

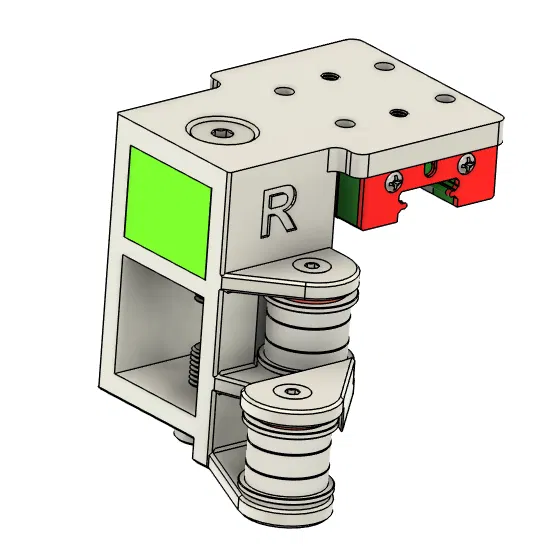

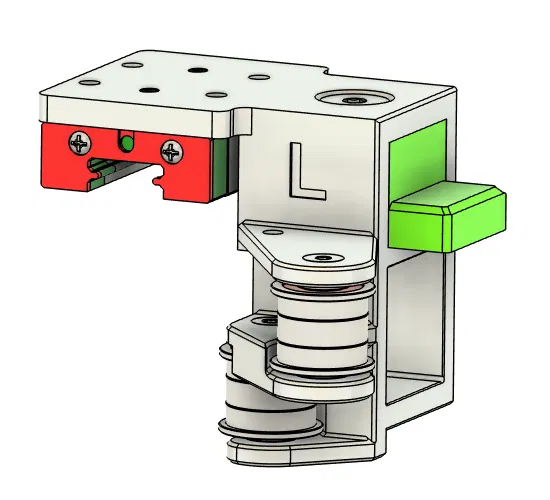

Phiên bản XY Joiners để 3D print bằng aluminium:

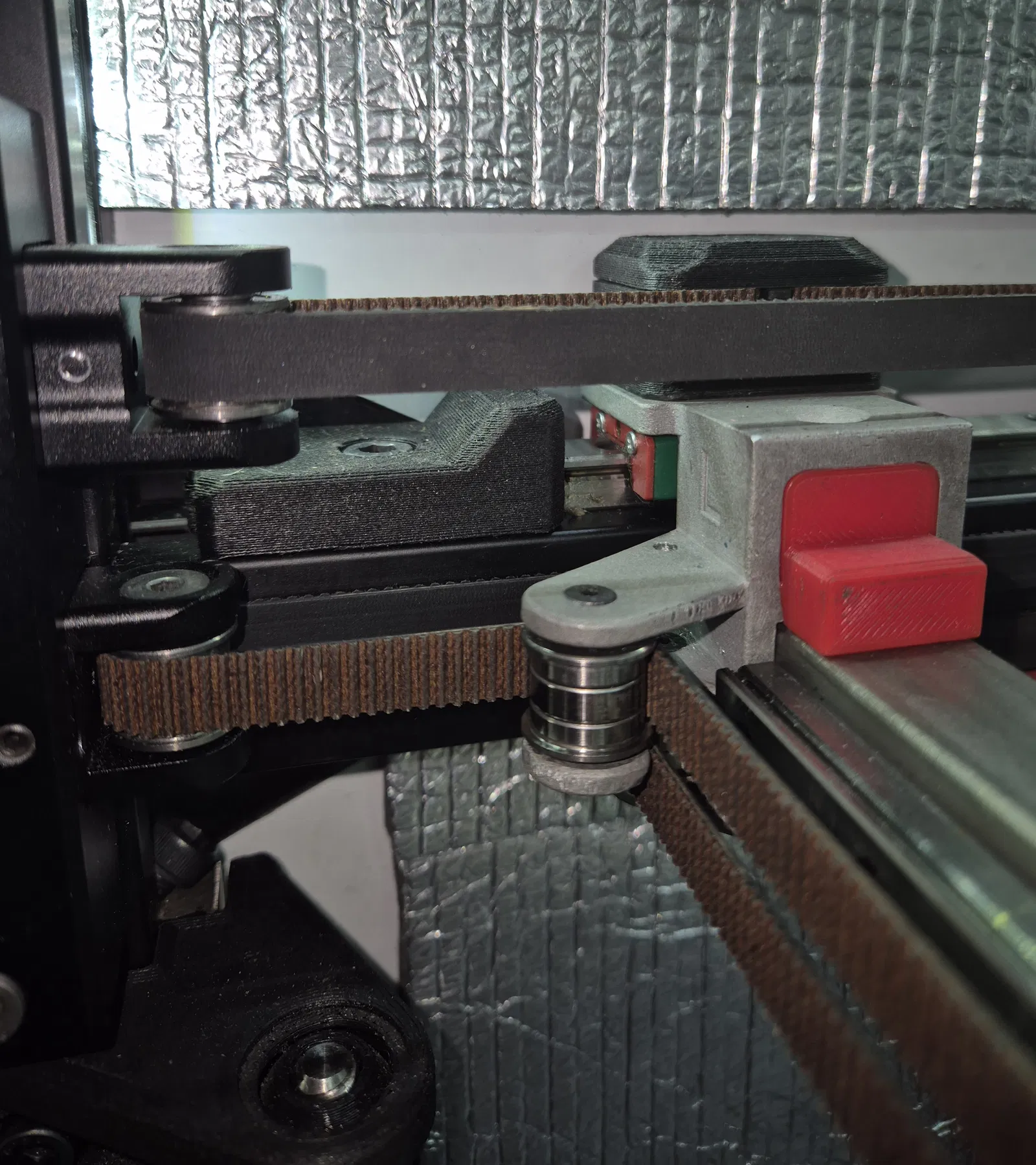

Hiện mình đang dùng bản này trên máy của mình.
Hai bearing stack được lắp trong các clevis ngắn hơn phải được lắp trước khi gắn gantry. Sau khi gắn gantry thì không lắp được nữa. Chỉ có thể đưa vào đúng vị trí nếu lắp từ phía sau XY joiners. Không thể tiếp cận mặt sau XY joiners sau khi gantry đã được lắp.
Hai bearing stack còn lại có thể lắp trước hoặc sau khi lắp gantry đều được.
Các XY joiners này dùng 2 plain bearing spindles trong mỗi joiner.

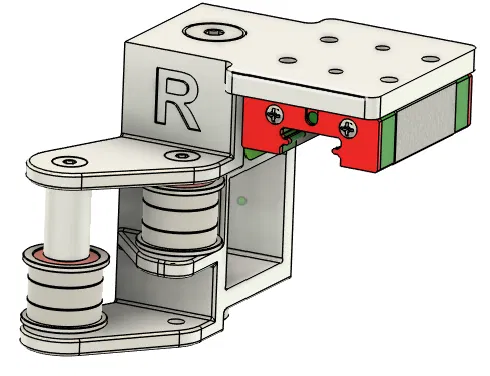

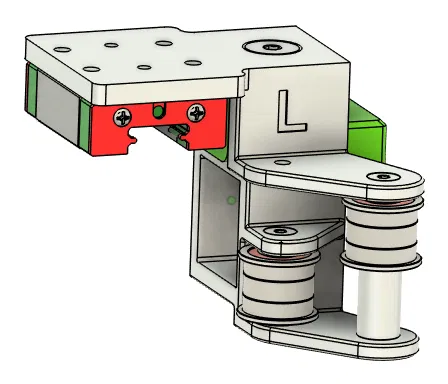

Phiên bản XY Joiners aluminium dạng CNC (phương án thay thế):
Gia công CNC XY tuners sẽ chính xác kích thước hơn so với in. Bản gia công này chỉ nặng hơn bản 3D print khoảng 1~2 gram.
Tất cả bearing stack có thể lắp và tháo ngay cả khi gantry đã lắp.
Các XY joiners này dùng 1 plain bearing tube và 1 stepped bearing spindle trong mỗi joiner.

Nếu bạn dùng Titanium X tube:
Một vài anh em phát hiện các Titanium X tube bán trên thị trường hay bị “nhỉnh” kích thước nhẹ. Thay vì đúng 20 x 20 mm, bạn có thể gặp cây kiểu 20.1 x 20.3 mm và như vậy có thể không vừa với XY joiners size chuẩn 20 x 20 mm như bộ này.

Không sao hết. Dùng một cây dũa phẳng răng mịn nhỏ cỡ bề rộng 18 mm (đôi khi bán dưới tên ‘lathe’ file), bạn có thể dũa rộng joiners (kẹp trong ê-tô) khoảng 20 phút là fit.

Để khỏi bị ê-tô làm trầy mấy cái joiners anodized đẹp của bạn, bạn có thể lót miếng da cắt từ quần của vợ/chồng bạn giữa ngàm ê-tô và joiners. Để canh kiểu fit trượt sát đẹp giữa tube và XY joiners, dùng prussian blue (engineers blue) để soi điểm cao. Mình thích kiểu interference fit rất nhẹ, cần gõ NHẸ vài cái để ép joiners vào tube.

Cập nhật:
08/Sept/2025 Tăng clearance trên XY joiners cho belt.
14/Sept/2025 Tăng thêm clearance trên XY joiners cho belt.
25th/ Feb/2026 Chuyển Ultralight print heads sang listing riêng trên Printables.
