Vòng đệm kê bình gas Propane (Propane Tank Spacer Ring)
- Lượt tải
- 206
- Lượt thích
- 42
- Lượt coi
- 1.454
- Bản remix
- 0
- Bình luận
- 0
File 5 2,5 MB
- PropaneTankSpacerRing_v2_1773821579.3mf3MF · 707,4 KB
- PropaneTankSpacerRingv2_2_1773821579.3mf3MF · 323,3 KB
- PropaneTankSpacerRingv2_4_1773821580.3mf3MF · 311,6 KB
- PropaneTankSpacerRingV2.1_1773821582.f3dF3D · 1,1 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #256244
- Danh mục
- DIY
- Ngày đăng
Mô tả

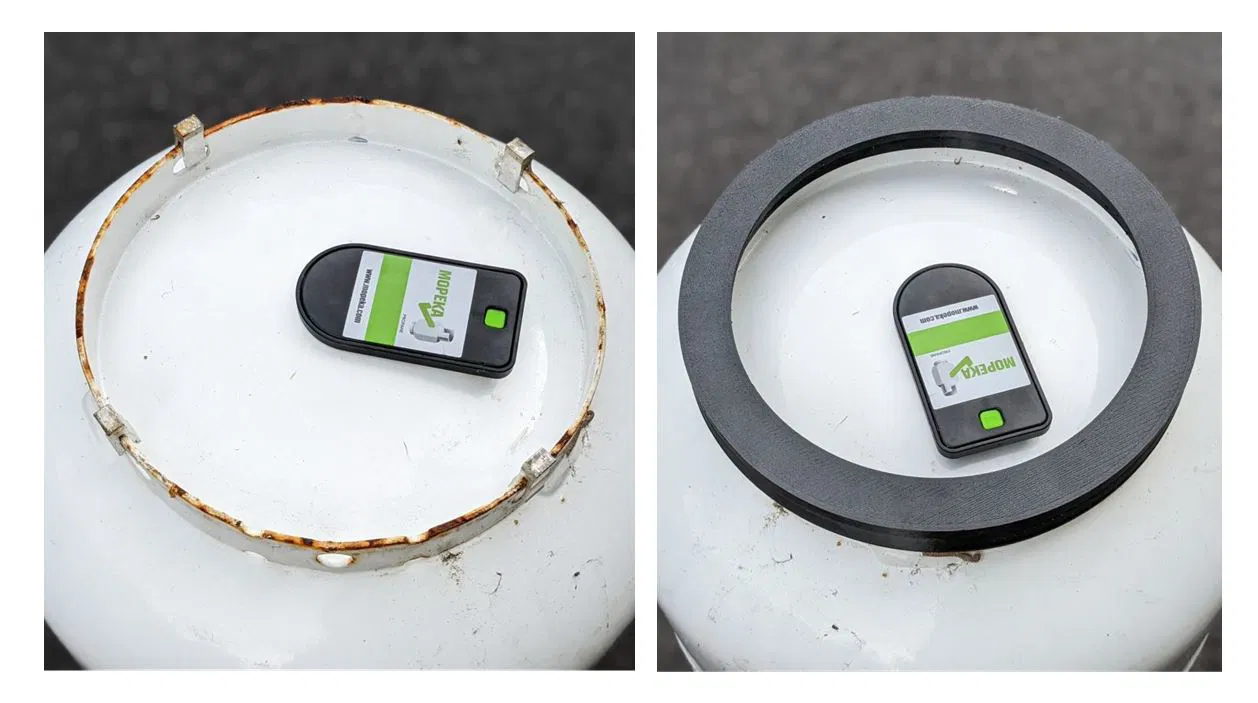

Tôi không ưng ý với mấy cái vòng đệm nhôm đi kèm bộ cảm biến bình gas nên đã tự thiết kế vòng đệm này để nâng bình gas 20 lbs (chuẩn Bắc Mỹ) lên 10mm, giúp dùng được với các loại cảm biến kiểu Mopeka.
Tôi không có Mopeka “Halo” để so sánh, nhưng thiết kế này cũng tương tự.
Đường kính ngoài là 210mm (~ 8 3/8").
Khe cắm cho vòng chân bình có đường kính trong (ID) 193mm (~ 7.6") và đường kính ngoài (OD) 200mm (~ 7.9").
Cập nhật ngày 15/06/2025:
Đã thêm các phiên bản có kích thước rộng hơn cho vòng chân bình. Đường kính tiêu chuẩn của vòng chân bình 20lbs, 30lbs và 40lbs là 198mm, nhưng do lớp sơn, gỉ sét hoặc vết móp, thiết kế 200mm ban đầu đôi khi vẫn bị chật.
Tất cả đều có đường kính trong 193mm. Đường kính ngoài như sau:
PropaneTankSpacerRingv2 : 200mm
PropaneTankSpacerRingv2+2 : 202mm
PropaneTankSpacerRingv2+3 : 204mm
File Fusion360 được đính kèm cho bạn nào muốn chỉnh sửa tùy ý.
Cập nhật ngày 25/06/2023:

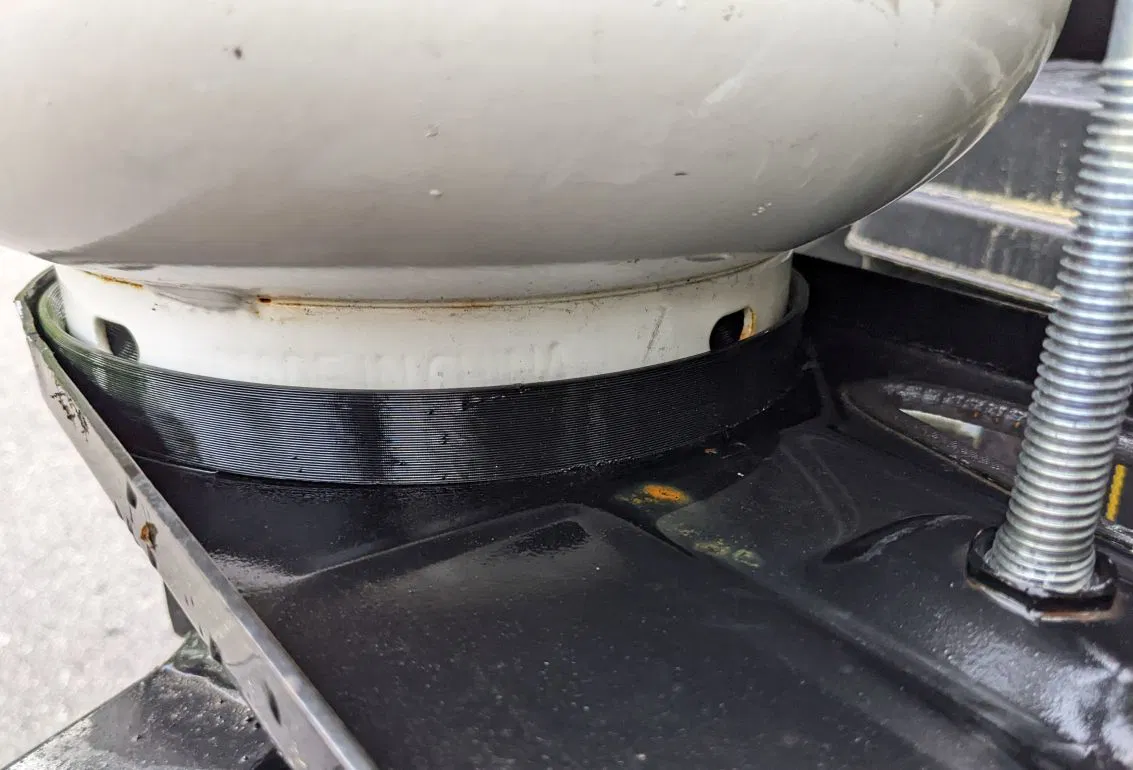

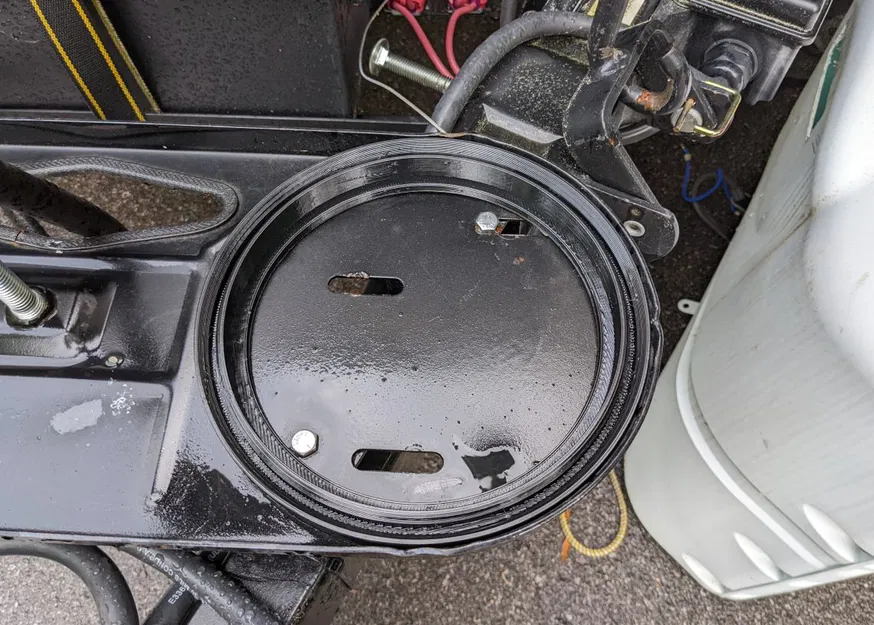

Phiên bản 2 đã có lỗ thoát nước. Như bạn @wbphelps_250497 đã góp ý, bản đầu tiên tôi quên mất phần thoát nước. Bạn ấy có làm một bản remix với lỗ thoát ở đáy, nhưng cách đó không hiệu quả với bình gas của tôi vì nó đặt trên bề mặt phẳng.

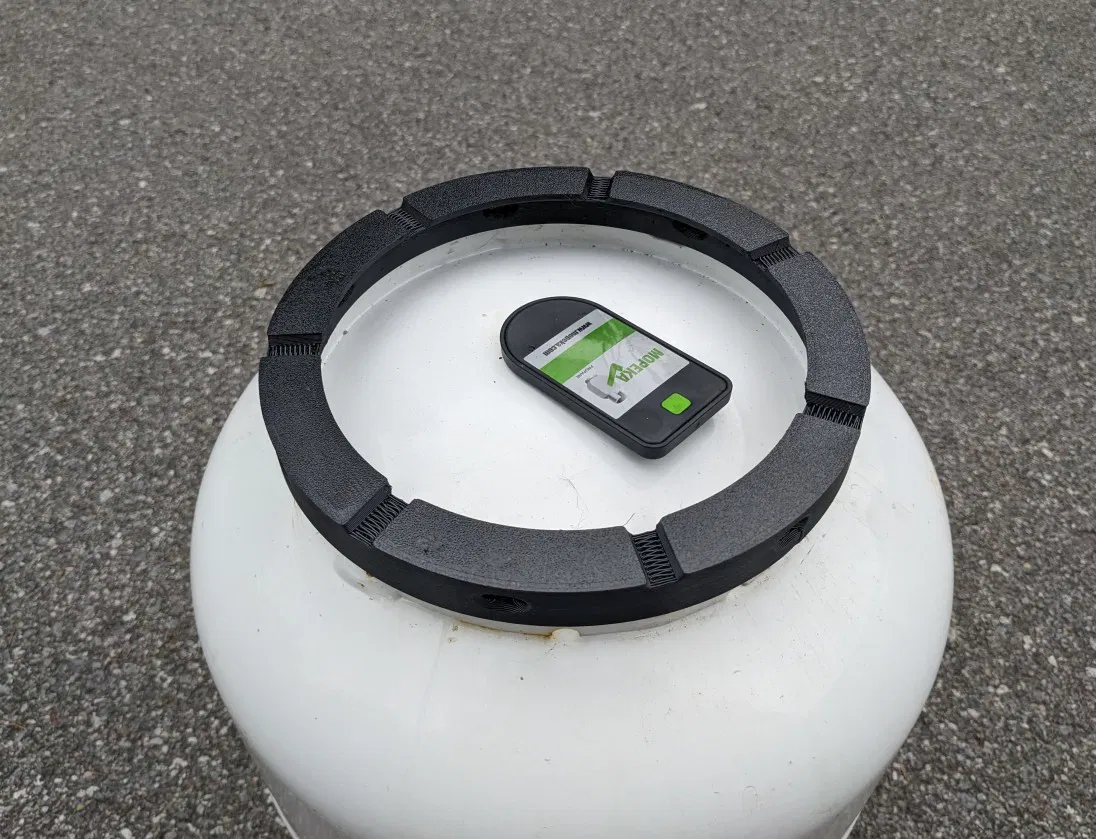

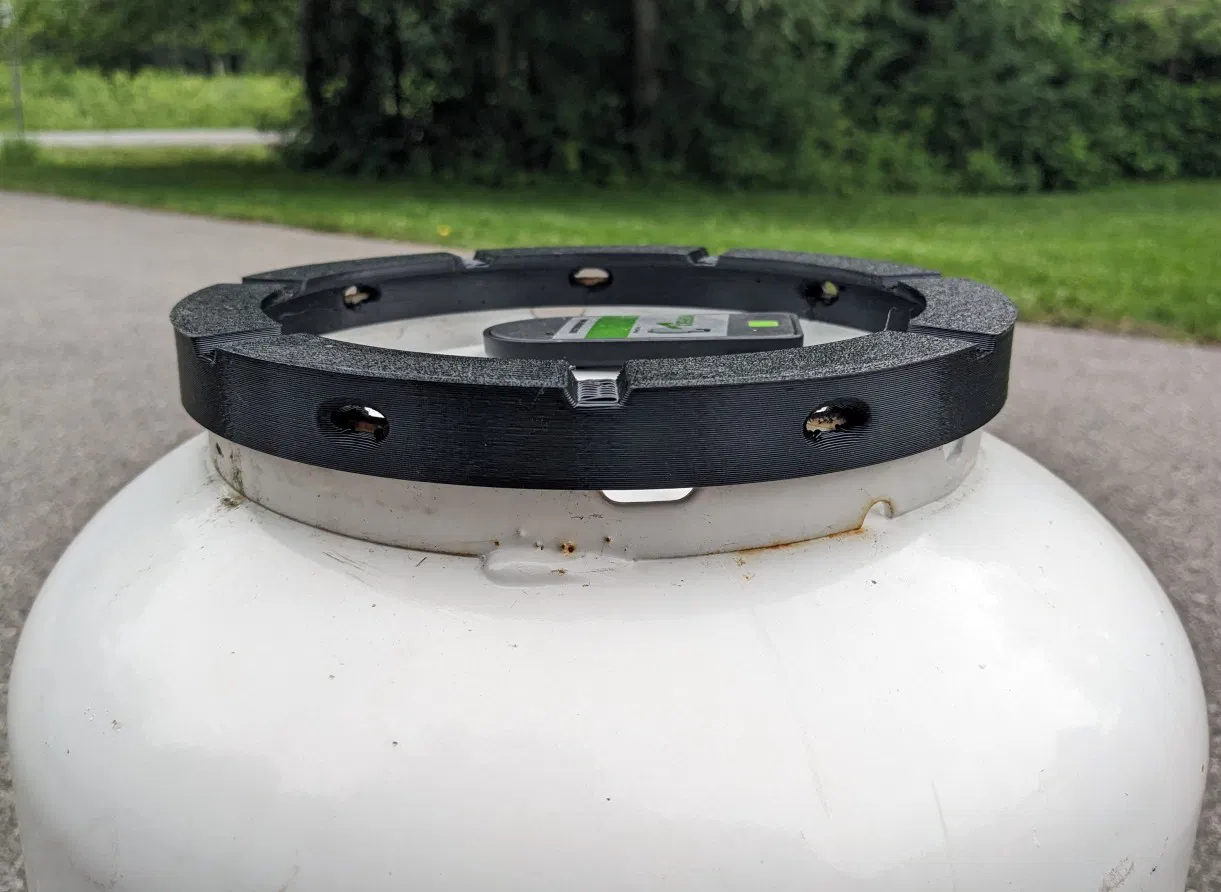

Phiên bản thứ hai này tôi làm lỗ ở cạnh, cắt xuyên qua bên dưới mép đáy bình, giúp thoát nước ra cả trong lẫn ngoài vòng đệm, kèm theo các rãnh dưới mép để nước có thể lưu thông dễ dàng.
Hướng dẫn in
Để in trên máy MK3/s/s+, hãy tắt skirt và brim để vừa với bàn in.
Tôi in bằng nhựa PETG với đầu phun 0.8mm để in nhanh và độ bền rất tốt. Nếu bạn dùng đầu phun 0.4mm tiêu chuẩn, tôi khuyên nên để 4 hoặc 5 perimeters và có thể tăng độ đặc infill. Với đầu 0.8mm, tôi dùng 2 perimeters và 20% infill.
Nhiều người cũng khuyên dùng TPU, tôi nghĩ đó cũng là lựa chọn tốt, nhưng các món đồ PETG của tôi vẫn dùng tốt sau 3 năm rồi.
Thông số in
- Định dạng
- 3mff3d
- Số file mô hình
- 5
- Tổng dung lượng
- 2,5 MB
- File lớn nhất
- 1,1 MB
