Khung bao (Enclosure) cho Flashforge Adventurer 5M

với cách lắp màn hình từ bên trong (không cần khung).

Khung bao (enclosure) sử dụng tấm polycarbonate 4 mm https://a360.co/47jcXw3. Mục đích chính là để tối giản thiết kế và tránh nguy cơ vô tình va quẹt làm hỏng màn hình. Bạn sẽ cần khoảng 700g nhựa để in bộ này.

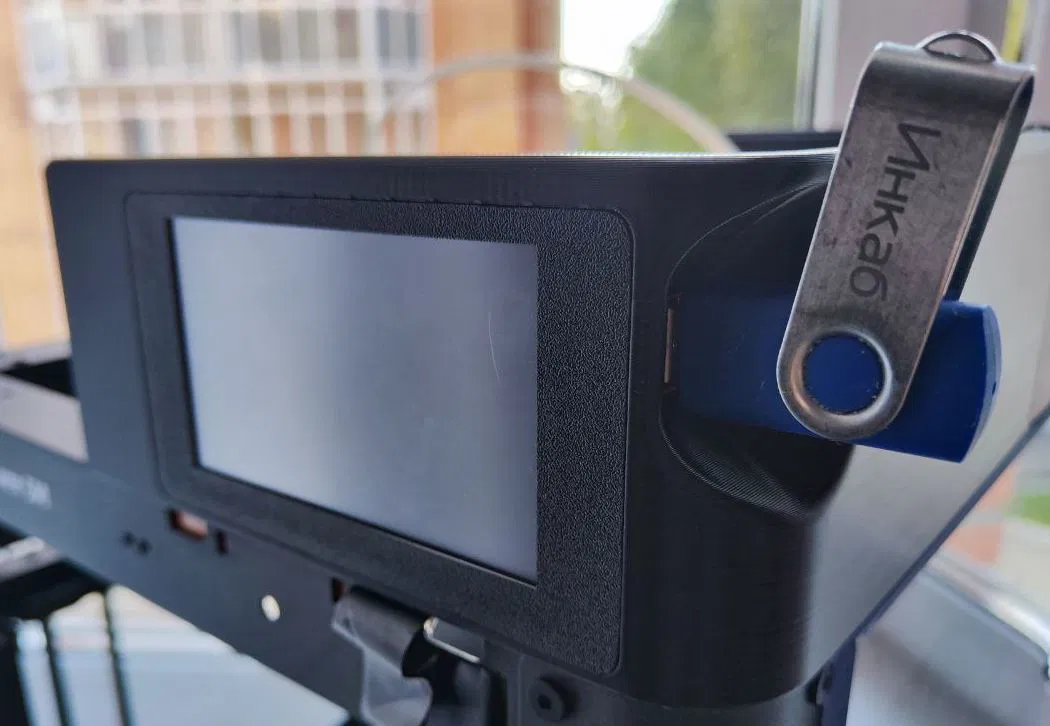

Màn hình sẽ được tháo rời và lắp trực tiếp qua phần Riser của khung bằng ốc vít zin. Tất cả các chi tiết đều có thể tự in trên chính máy in của bạn. Đã có thêm phiên bản Riser nguyên khối. Khi in, hãy nhớ tính toán độ co ngót của vật liệu nhé!

Phần phía trước bên phải của Riser có hai phiên bản: một loại in cần dùng support, và một loại có các thanh gia cố (ribs) cần cắt bỏ sau khi in xong.

Các miếng đệm phía trước là tùy chọn (do có vấn đề về độ cứng của chi tiết), chúng chủ yếu dùng để che đi cáp màn hình.

Tay nắm cửa có hai tùy chọn: dùng nam châm D5x2 hoặc nam châm từ đầu đốt Vaporesso XROS (kích thước 7x2x2.5 mm).

Các chi tiết được lắp ráp bằng ốc vít đầu bằng M3x10 DIN 7991 và đai ốc khóa DIN 985. Để gắn vào khung máy in, bạn dùng ốc #6-32 UNC (loại ốc bắt case máy tính). Bản lề cửa dùng ốc M3x8.

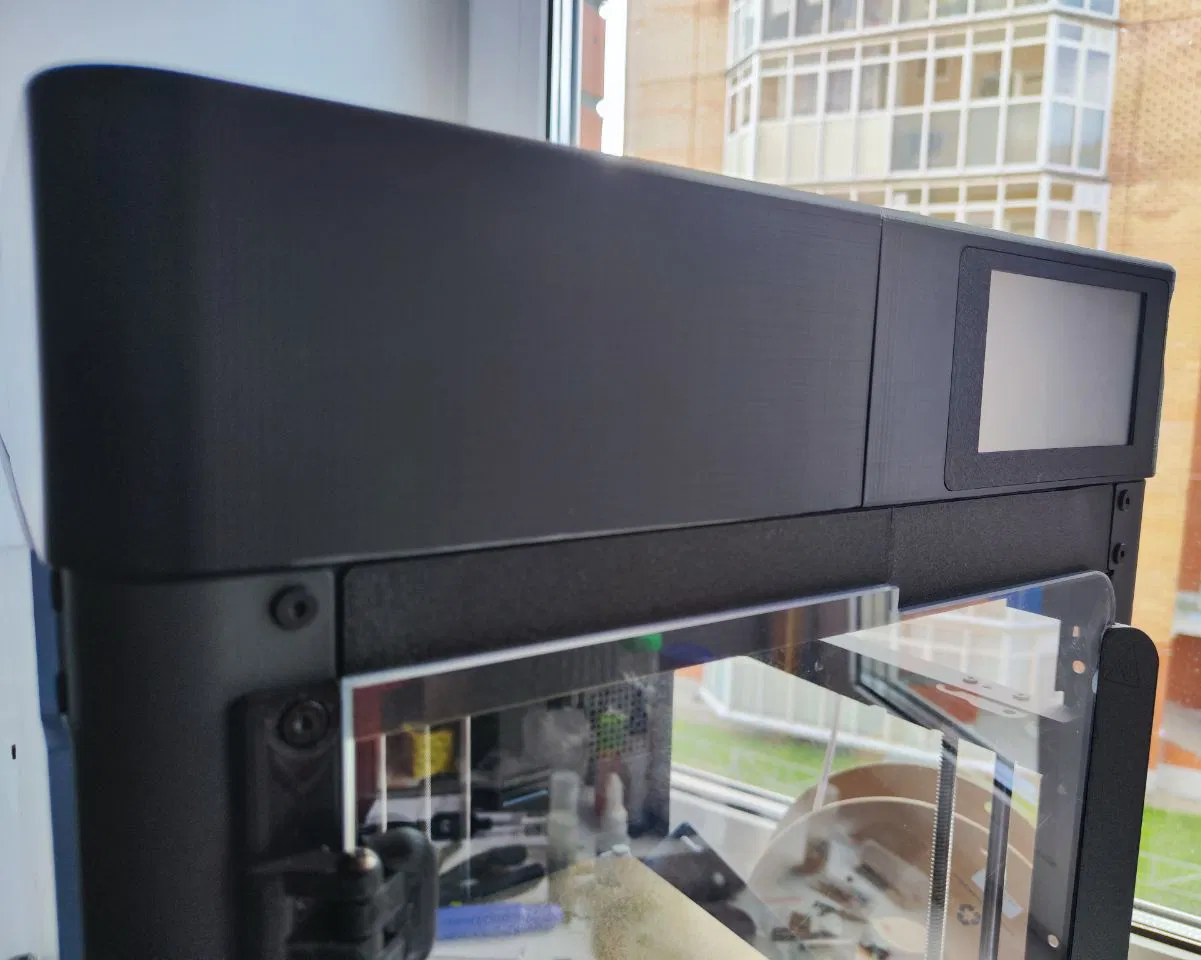

Hình ảnh trong bài là phiên bản cũ.

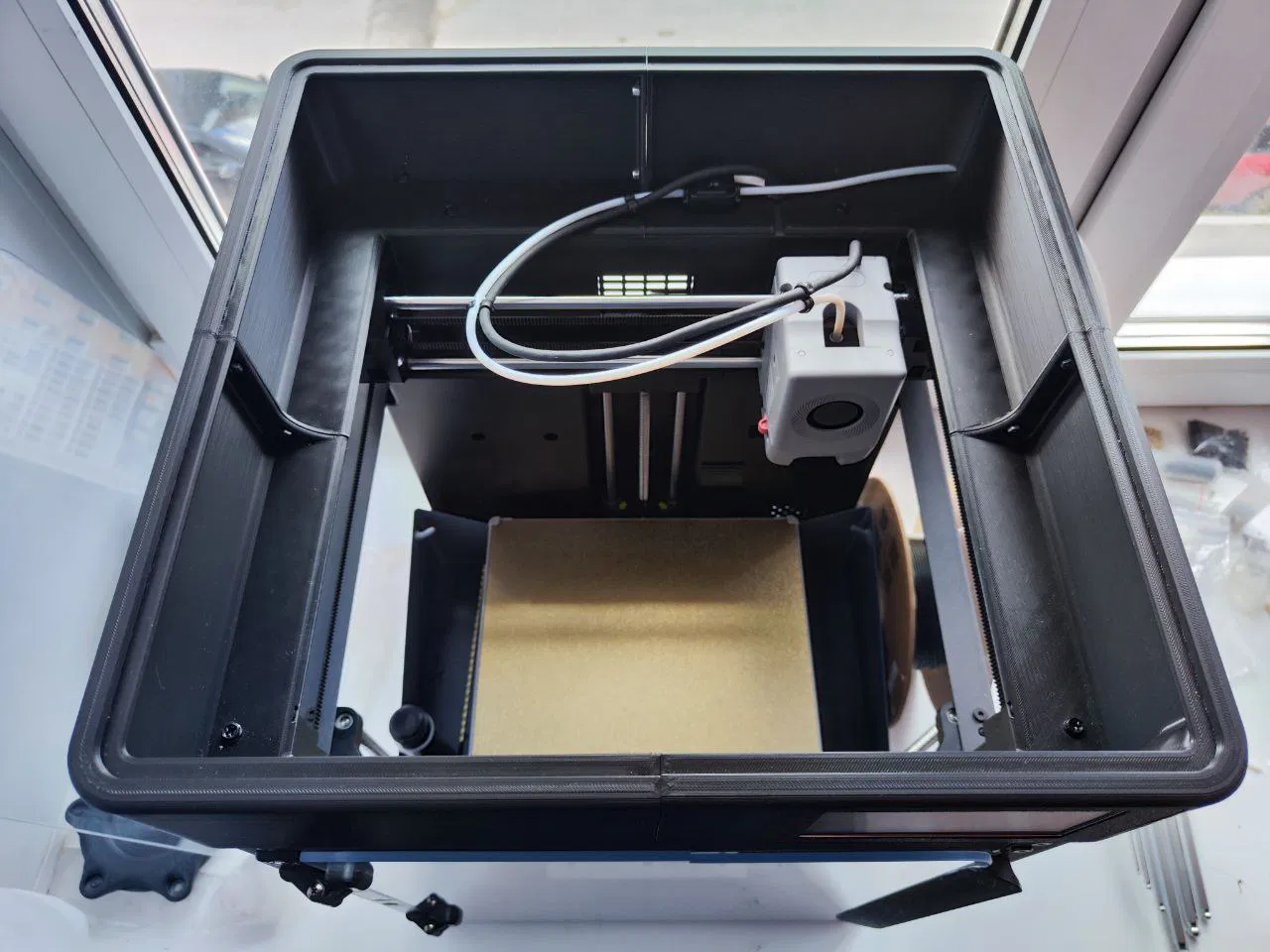

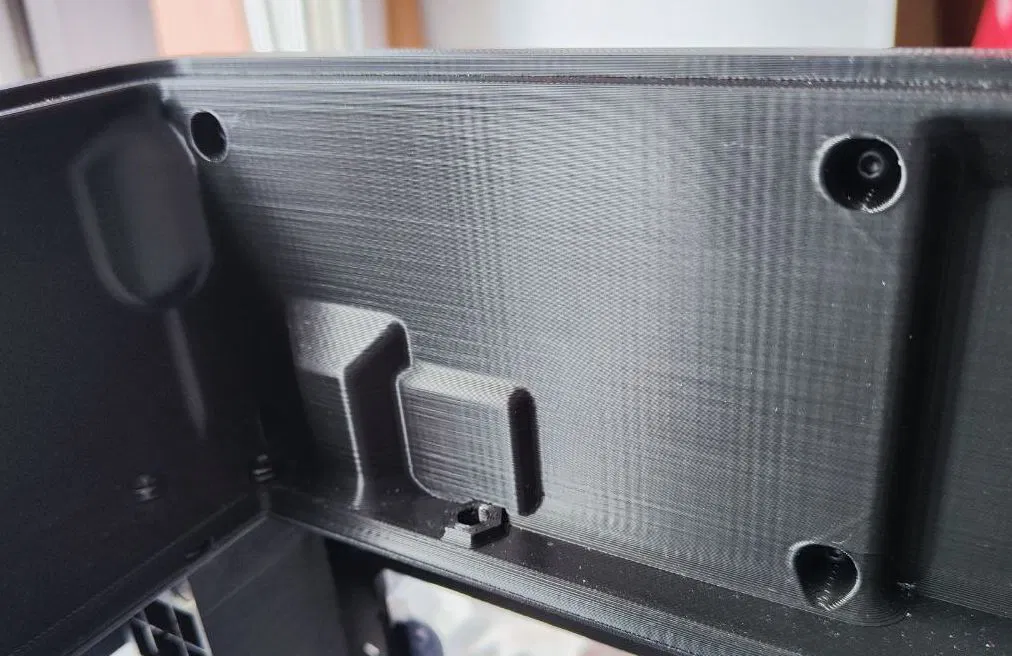

Các bên trong dùng để đựng dụng cụ cần thiết.
