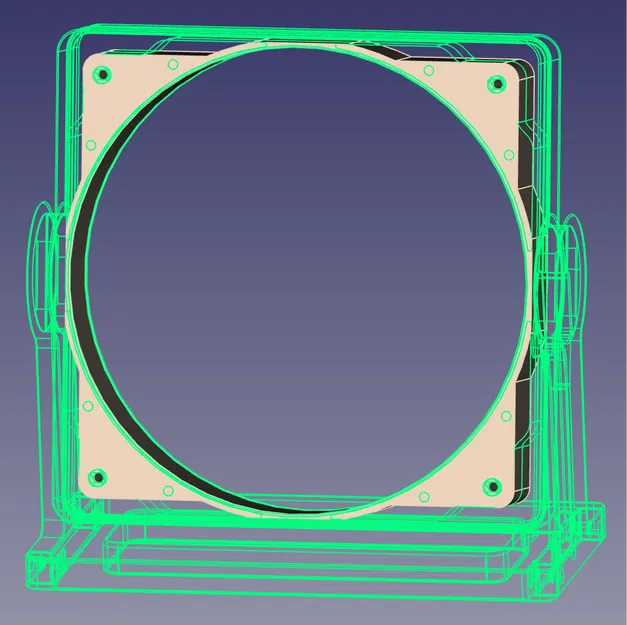

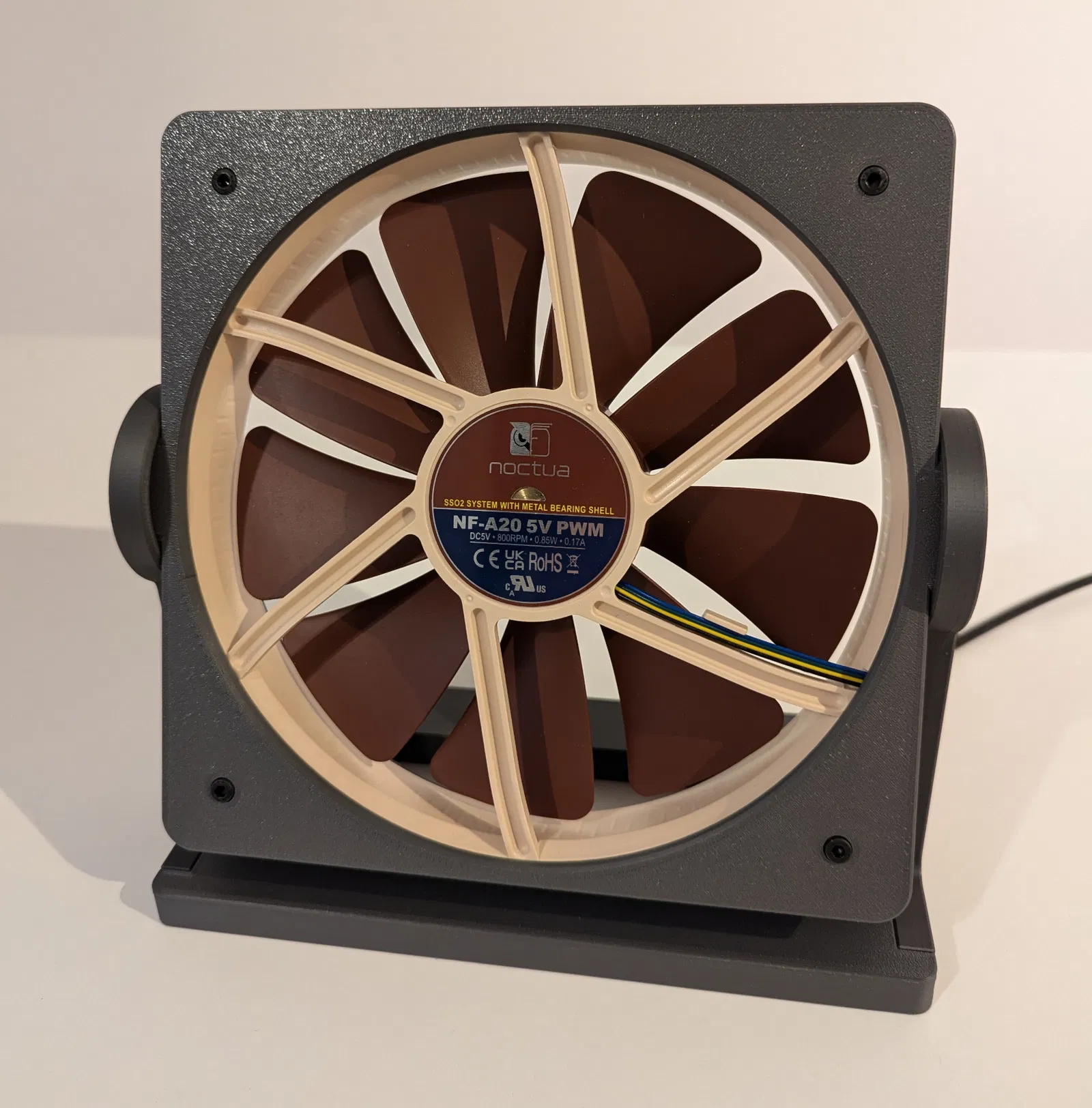

Khung Quạt Để Bàn Noctua NF-A20

Đây là phần khung vỏ giúp anh em tự làm một chiếc quạt để bàn siêu êm ái từ chiếc quạt Noctua NF-A20 danh tiếng.

Danh sách vật liệu cần chuẩn bị

• ~320 g nhựa in (filament)
• Quạt Noctua NF-A20, bản "5V" hoặc "5V PWM" (đã đi kèm cáp nối dài Molex-to-Molex và đầu chuyển Molex-to-USB)
• 8 x ốc M4x40 SHCS (dùng cho 4 ốc ở phần đế, nếu có ốc ngắn hơn chút cũng không sao)
• 8 x đai ốc M4

Hướng dẫn lắp ráp

Bước 1: In các chi tiết ra rồi vệ sinh sạch sẽ. Lưu ý kỹ phần rãnh trên hai nửa khung quạt, phải đảm bảo không còn nhựa thừa vì dung sai ở đây khá khít.

Bước 2: Đặt quạt vào đúng mặt (mặt có dán nhãn) bên trong khung trước (nửa khung có khoét lỗ tròn để giấu đầu ốc). Nhớ cẩn thận đừng làm hỏng dây cáp và luồn dây ra phía cạnh.

Bước 3: Ốp nửa khung còn lại vào rồi bắt ốc cố định hai nửa lại với nhau.

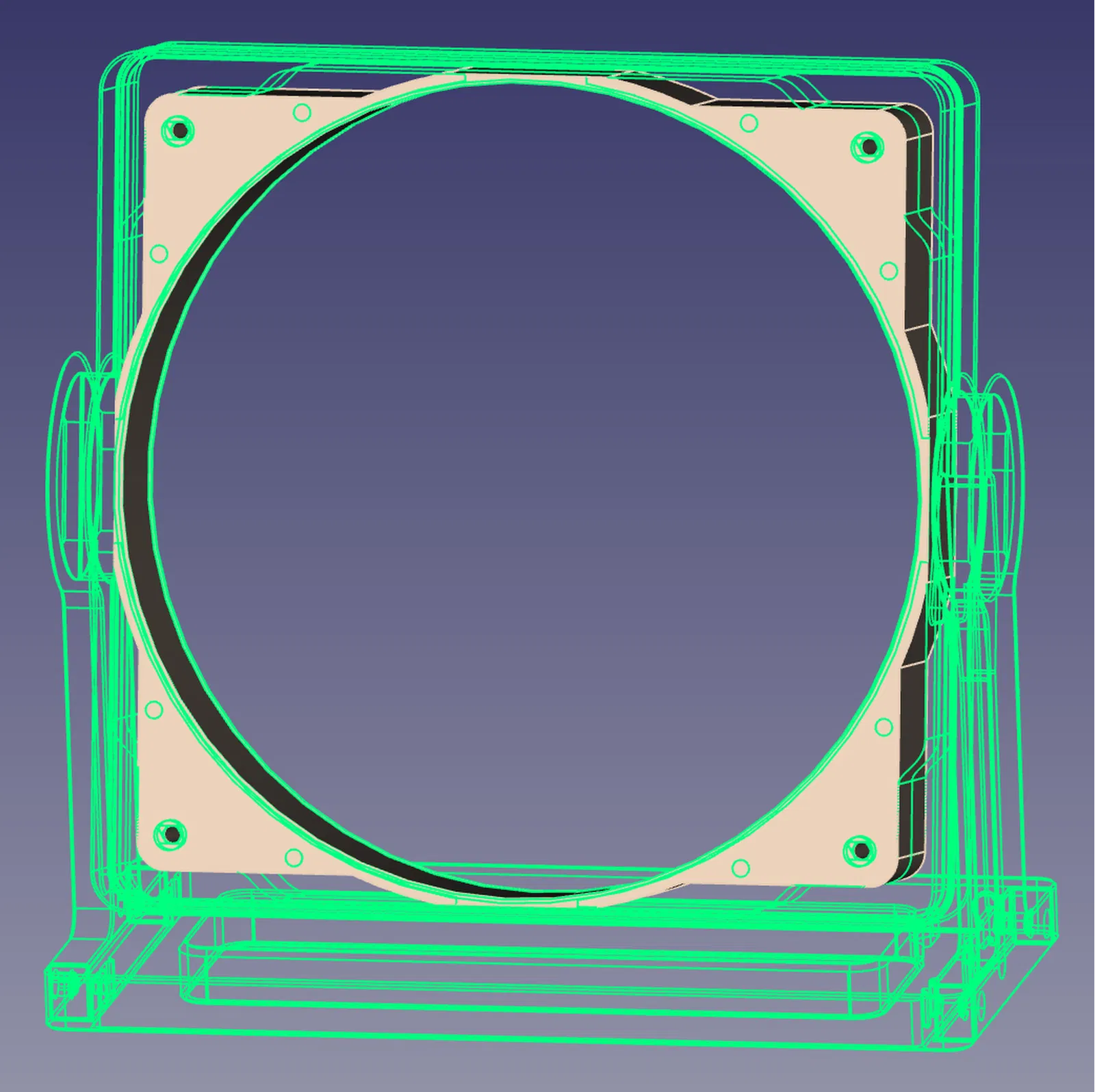

Bước 4: Gắn cáp nối dài Molex-to-Molex vào dây quạt, đặt các đầu nối vào phần đế và gắn thanh đỡ bên phải (cái có khe luồn dây) vào. Bắt chặt một con ốc (con đối diện với lỗ thoát dây), còn con kia thì chỉ vặn đai ốc vào đầu ren thôi. Hơi khó hiểu đúng không? Anh em cứ xem hình bên dưới là rõ:

Bước 5: Đặt các đầu nối vào đế. Uốn dây thành một vòng nhỏ rồi luồn phần còn lại ra ngoài qua lỗ. Vặn ốc xuyên qua vòng dây đó để làm chốt chống kéo căng dây (strain relief).

Bước 6: Đặt khung quạt vào thanh đỡ, điều chỉnh dây cáp cho gọn.

Bước 7: Gắn thanh đỡ còn lại vào, vặn ốc vào đế để cố định khung quạt từ phía bên kia.

Bước 8: Gắn cáp chuyển đổi Molex-to-USB vào là xong.
