Đồng hồ WLAN dùng ESP8266 D1 Mini và màn hình ST7789
Dự án đồng hồ WLAN thông minh sử dụng mạch ESP8266 D1 Mini kết hợp với màn hình TFT ST7789 240x240 sắc nét. Bao gồm sơ đồ đấu dây chi tiết và hướng dẫn lắp ráp cho người yêu thích 3D printing và điện tử.
27
Lượt Xem
0
Lượt Thích
4
Lượt Tải
Cập Nhật Mar 18, 2026
Mô tả

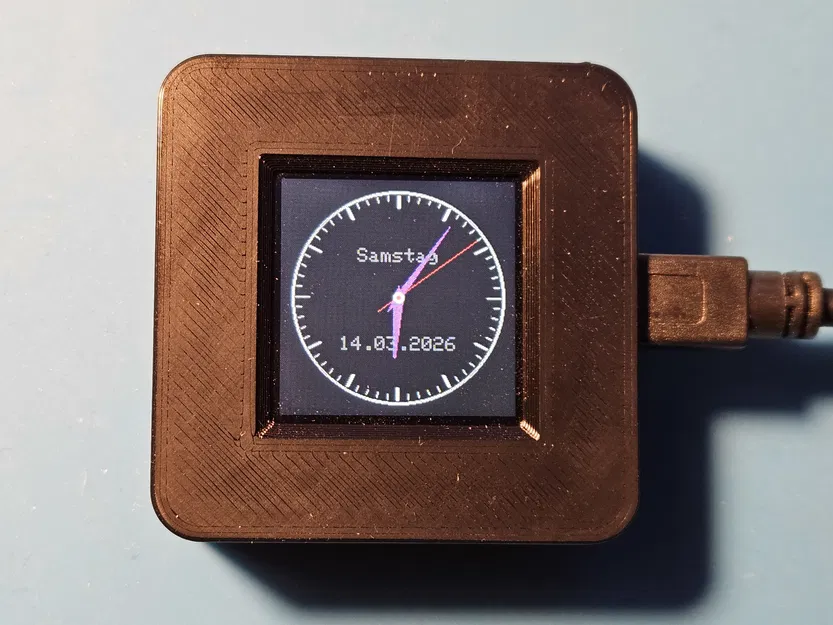

Đồng hồ WLAN sử dụng ESP8266 D1 Mini và màn hình TFT 240 x 240 ST7789.

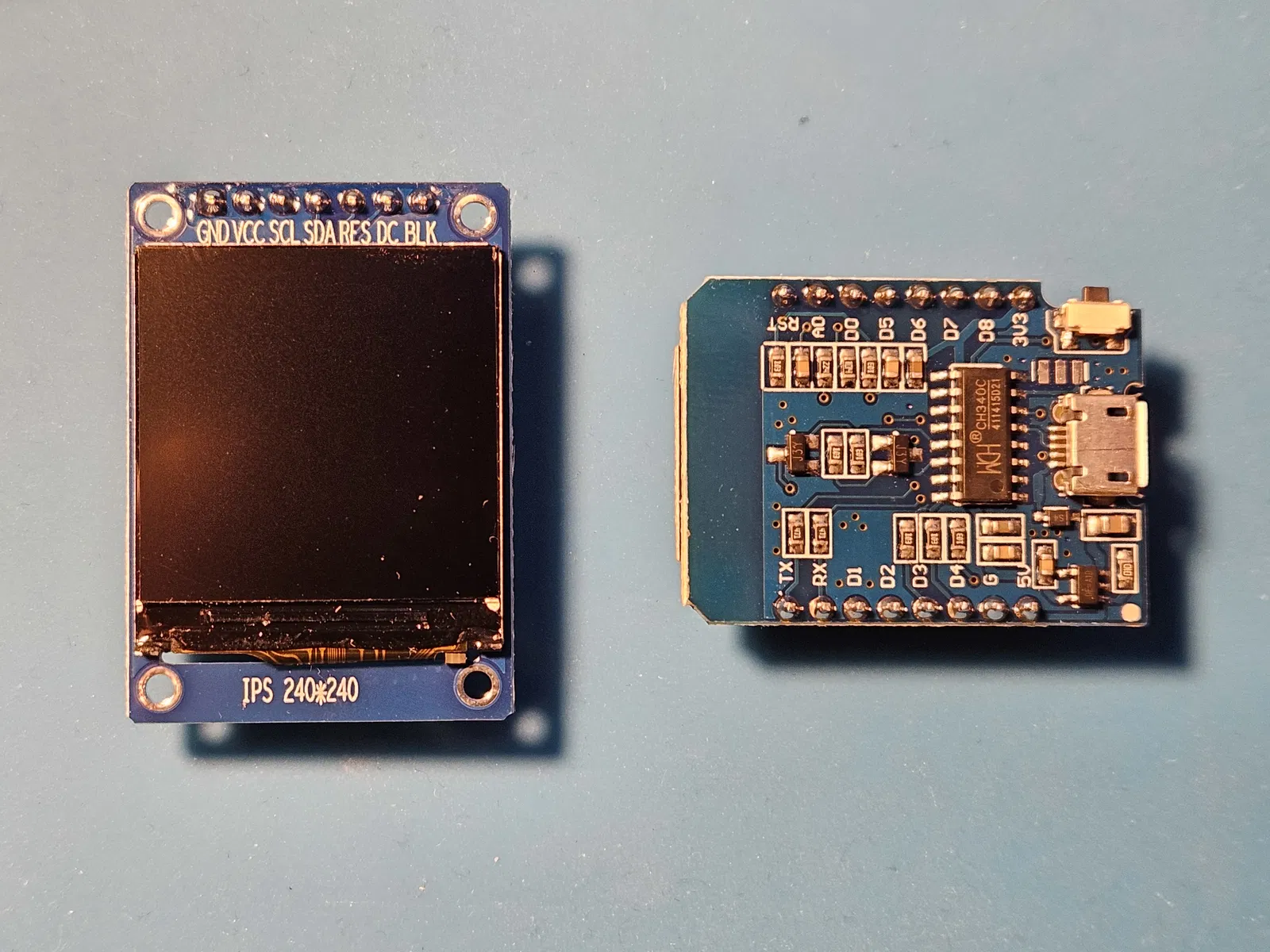

Sơ đồ đấu dây:
| ST7789 | ESP8266 D1 Mini | GPIO |
|---|---|---|
| VCC | 3V3 | - |
| GND | GND | - |
| SCL | D5 | GPIO14 |
| SDA | D7 | GPIO13 |
| RES | D2 | GPIO4 |
| DC | D1 | GPIO5 |
| CS | - | - |
| BLK | 3V3 | - |
Mã nguồn Arduino: xem file ESP8266_ST7789_Clock.ino

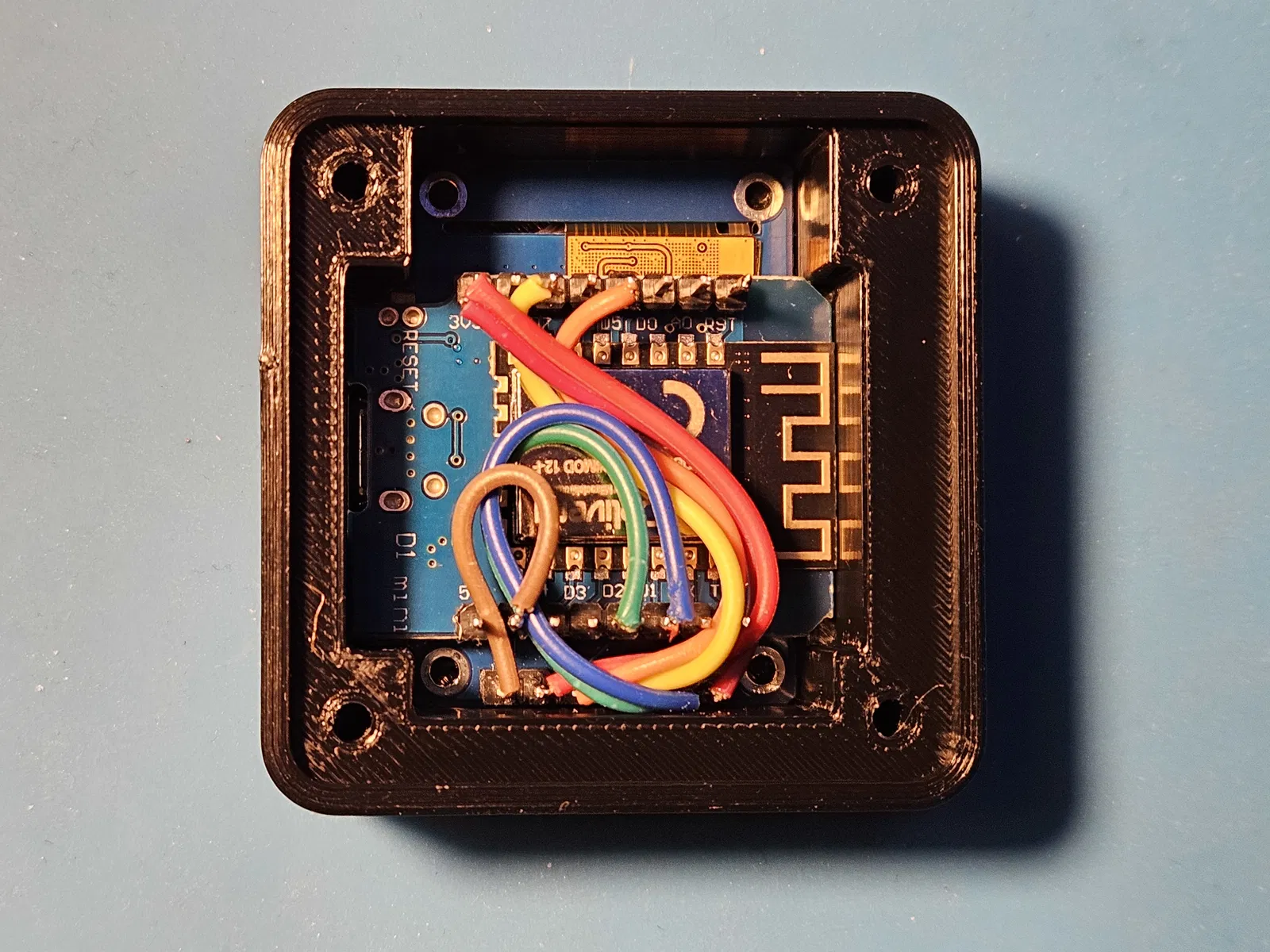

Lắp ráp: Sử dụng 4 ốc vít đầu bằng (countersunk) kích thước 13 x 2.9 mm.
