Bộ kẹp Irwin Quick Grip cho thanh ray máy cưa đĩa Scheppach

Remix từ Kẹp Ray Trượt Cho Máy Cưa Tác giả TlustejHanz_572227

Tác giả Hatty_107201

Lượt tải: 5
Lượt thích: 1
Lượt coi: 60
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 2 MB· 2 MB

File 5 2 MB

Clamp_end_1773766359.fcstdFCSTD · 599,1 KB
Clamp_extender_1773766360.fcstdFCSTD · 120 KB
Clamp_Parts_1773766361.3mf3MF · 282,4 KB
Clamp_end_1773766362.stlSTL · 890,9 KB
Clamp_extender_1773766363.stlSTL · 106,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #255137
Danh mục: DIY
Ngày đăng: 17/03/2026
Giấy phép: GPL v3.0 — Giấy phép Công cộng GNU

Mô tả

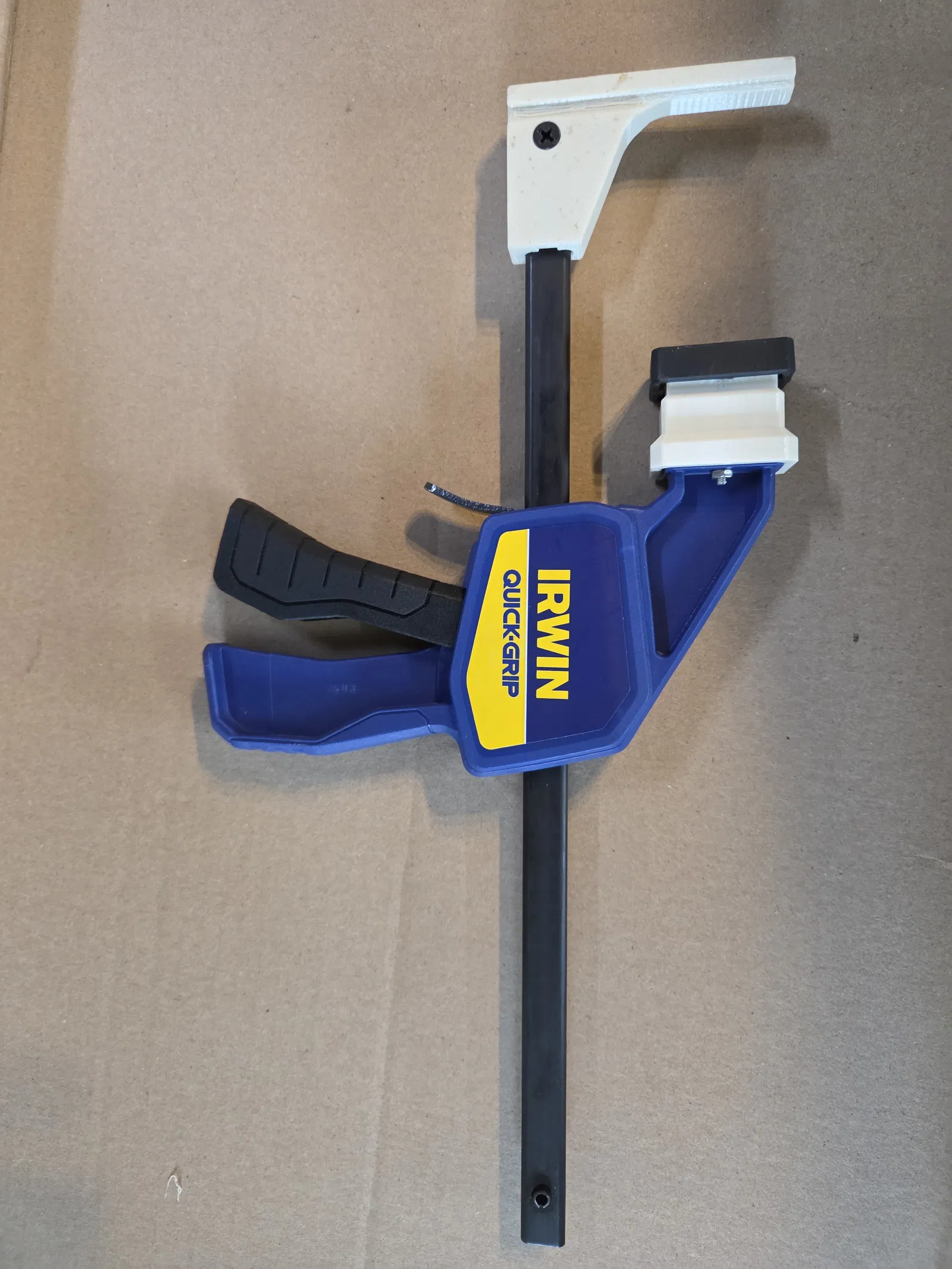

Các bộ kẹp đi kèm với thanh ray máy cưa đĩa Scheppach là loại kẹp ren, nên mình nghĩ dùng kẹp Quick Grip sẽ tiện lợi hơn nhiều. Lưu ý là thanh ray Scheppach có thiết kế khác với Festool và Makita nhé.

Hướng dẫn lắp ráp:

Tháo ngàm cố định hiện có trên kẹp.

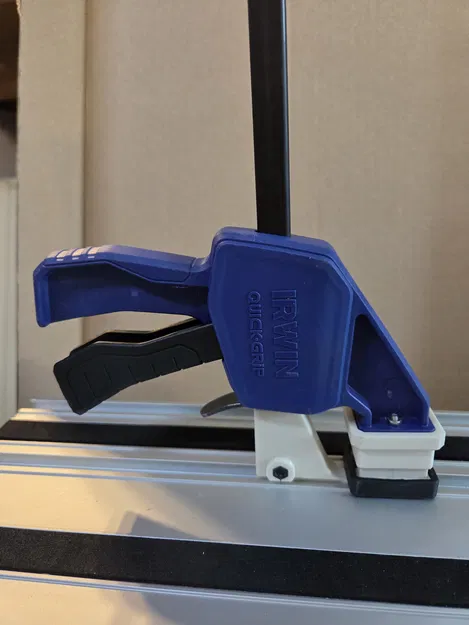

Tháo phần đệm mềm ở đầu di động của kẹp, sau đó khoan một vài lỗ trên tấm kim loại mà phần đệm này thường gắn vào (dùng chi tiết 'Clamp Extender' làm mẫu). Kết nối 'Clamp Extender' với ngàm di động bằng vài bộ bu lông và đai ốc M3x12. Sau đó, gắn lại phần đệm mềm vào đầu của 'Clamp Extender'.

Đẩy đầu thanh kẹp xuyên qua chi tiết 'Clamp End' rồi cố định lại bằng bu lông và đai ốc 4mm từ ngàm cố định ban đầu.

Chi tiết 'Clamp End' sẽ bền nhất khi in ở mặt phẳng, nhưng bạn sẽ cần thêm hỗ trợ (support) bên dưới khe cắm. Chi tiết 'Clamp Extender' thì có thể in thẳng đứng mà không cần support.

Mình in bằng nhựa PETG với 5 vách (perimeters), chiều cao lớp in 0.2mm và độ lấp đầy (infill) 40%.
