Pat đỡ sau cho case rack Sliger CX2177A 2U

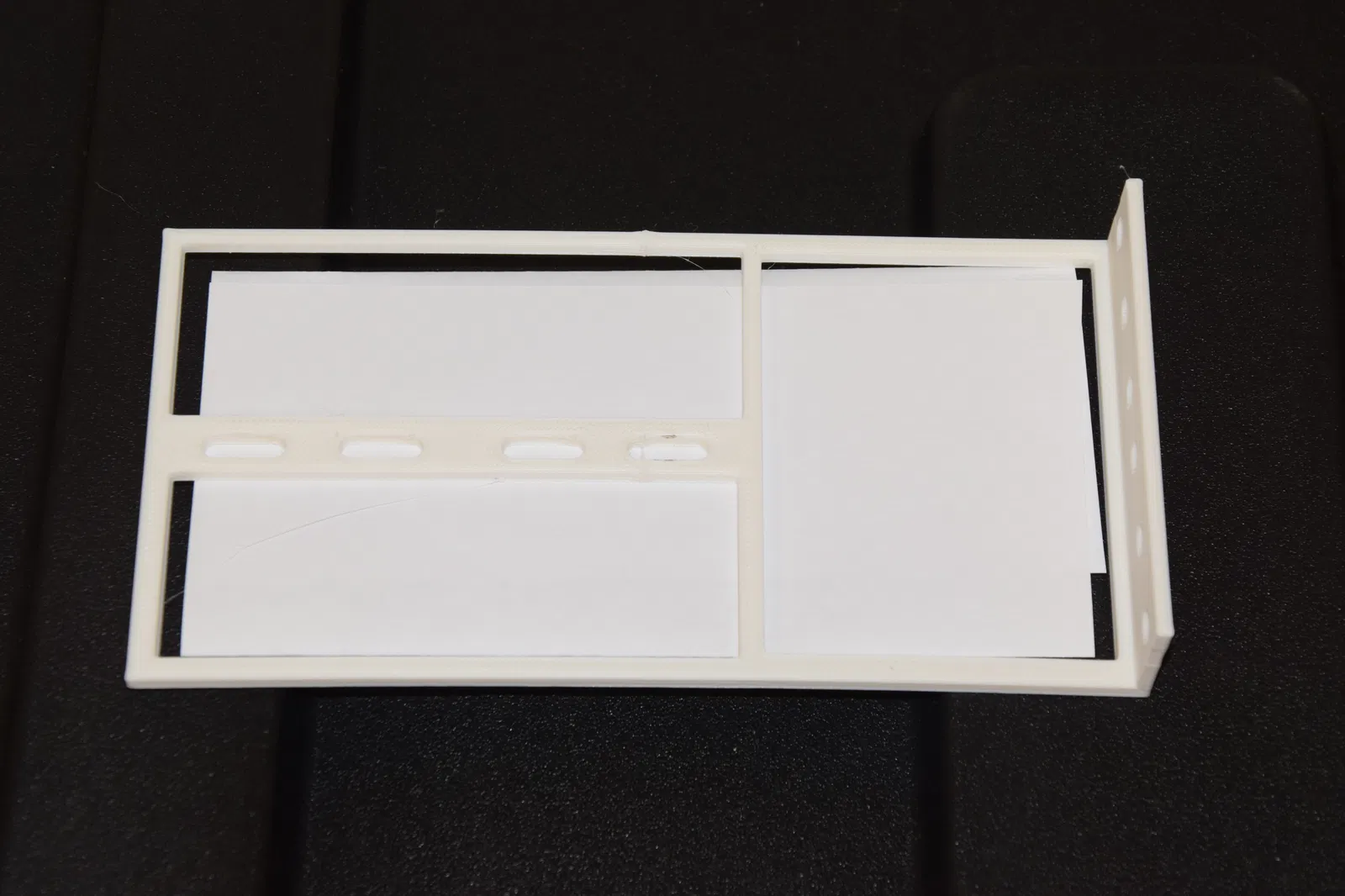

Mình mới chỉ in bản khung xương của mẫu này để kiểm tra kích thước và độ vừa vặn. Kích thước đã chuẩn xác nhưng mình chưa tối ưu hóa thêm gì cho mô hình. Độ dày tấm đế là 5mm và phần tai rack dày 3.5mm. Tổng diện tích chiếm chỗ là 87.88 x 170.2 mm. Các lỗ vít được thiết kế để vừa với ốc M4 mà case CX2177a sử dụng để gắn rack. Mẫu này mình làm cho case Gator 4U có khoảng cách 18 inch giữa cột rack trước và sau. Để sử dụng, bạn cần loại rack có thể tháo rời các tấm bên để bắt vít vào vỏ case. Mình nghĩ in bằng nhựa PETG là đủ chắc chắn vì phần tai trước đã chịu hầu hết trọng lượng rồi. Mình không có ý định chỉnh sửa thiết kế này thêm nữa vì mình đã chuyển sang giải pháp khác rồi.

Bạn sẽ cần vài con ốc M4 dài 8mm để lắp. Ốc 8mm hơi ngắn vì chỉ cho độ sâu ren 3mm trong tổng số 4mm khuyến nghị, mà khổ nỗi người ta không sản xuất ốc dài 9mm. Bạn nên dùng thêm brim vì diện tích tiếp xúc không nhiều. Mình khuyên nên in ở cạnh bên để có kết quả tốt nhất.
