Bản Remix bộ Harmonic Gearbox (Bộ giảm tốc hài hòa)
Remix từ Bộ Giảm Tốc P.Harmonic Gear Reducer Tác giả LoboCNC
- Lượt tải
- 1
- Lượt thích
- 0
- Lượt coi
- 84
- Bản remix
- 0
- Bình luận
- 0
File 9 5,7 MB
- Planet_Gear_1773753897.fcstdFCSTD · 254,7 KB
- Sun_Gear_1773753898.fcstdFCSTD · 346,2 KB
- Ring_Gear_1773753899.fcstdFCSTD · 541,4 KB
- Flex_Ring_Gear_1773753901.fcstdFCSTD · 558,1 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #254759
- Danh mục
- DIY
- Ngày đăng
Mô tả
Khi đang tìm cách tạo ra bộ giảm tốc (reducer) nhỏ gọn với tỉ số truyền cao, mình đã tìm thấy bộ Harmonic reducer này. Đây đúng là thứ mình cần cho dự án của mình.

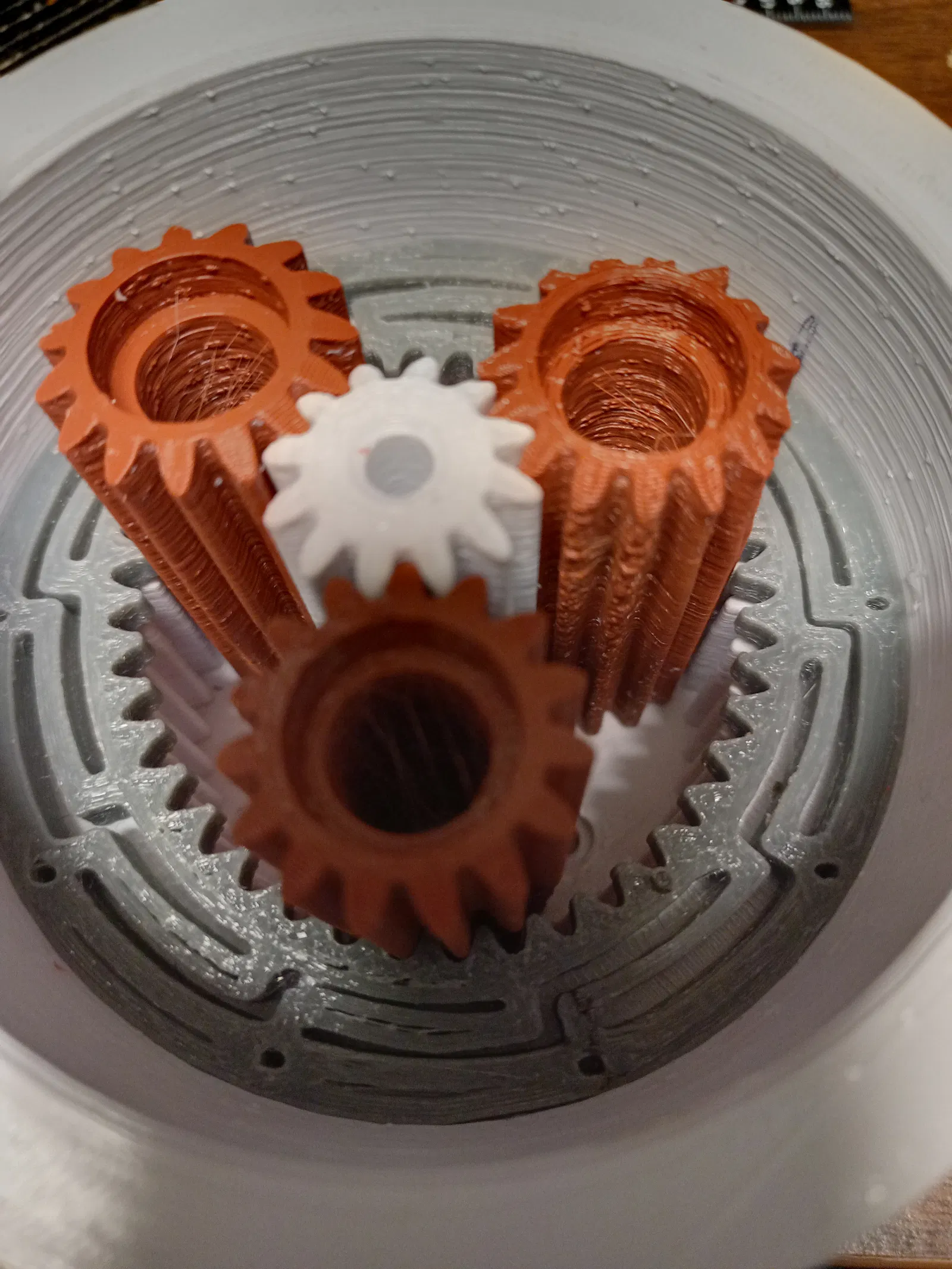

Sau khi thử nghiệm thiết kế này với máy khoan mà không dùng vòng bi đỡ (carrier bearing), mình thấy rằng nên bổ sung thêm vòng bi chặn (thrust bearing) hoặc nắp bắt vít để giữ các bánh răng hành tinh không bị trượt ra ngoài. Tuy nhiên, vòng TPU vẫn chịu được tốc độ hơn 500 RPM rất tốt.
Lưu ý rằng bạn có thể làm mỏng mô hình này xuống còn 10mm cho mỗi vòng, giúp tổng chiều cao dưới 30mm (không tính động cơ) nếu ứng dụng của bạn không yêu cầu mô-men xoắn cao. Ngoài ra, file STEP hiện tại chưa phải là bản thiết kế cuối cùng, mình sẽ cập nhật dần. Thiết kế này sử dụng vòng bi 625 cho các bánh răng hành tinh. Cuối cùng, vòng TPU cần được in với hơn 4 tường (walls) vì thiết kế gốc cần 6 tường để đạt độ đặc tối ưu với đầu in 0.4mm.
Thông số in
- Định dạng
- fcstdstepstl
- Số file mô hình
- 9
- Tổng dung lượng
- 5,7 MB
- File lớn nhất
- 3,1 MB
