Master Spool tùy biến cho mọi kích thước lõi dây in - Phiên bản V2

Phiên bản V2 của mẫu spool gốc

Đây là Master Spool đa năng dành cho bạn. (Vui lòng đọc kỹ hướng dẫn trước khi in!)

Điểm nổi bật của loại spool này: Nếu bạn đổi sang hãng dây in khác có đường kính lõi khác, bạn chỉ cần in lại 6 cái spacer mới. Các bộ phận lớn hơn vẫn giữ nguyên!

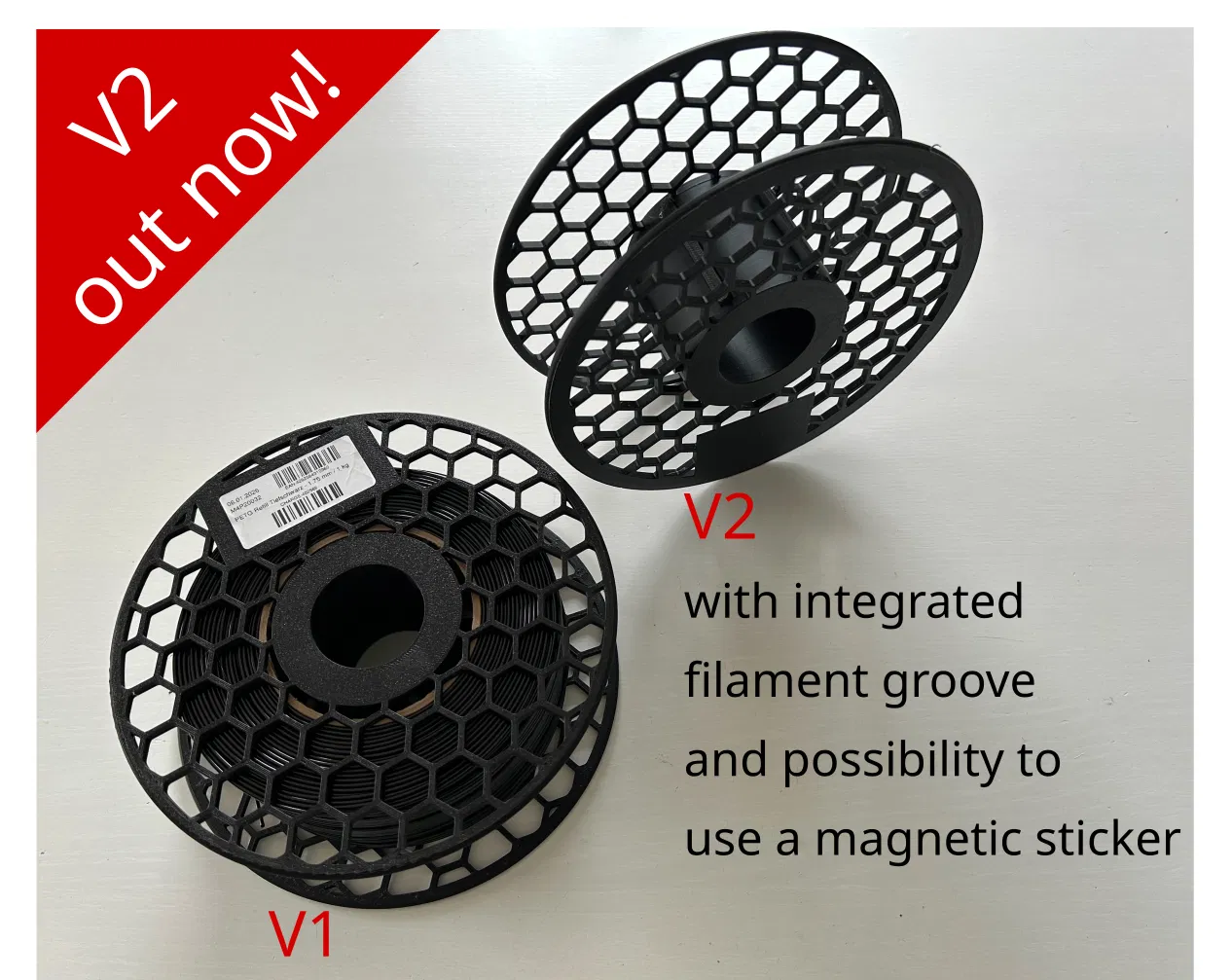

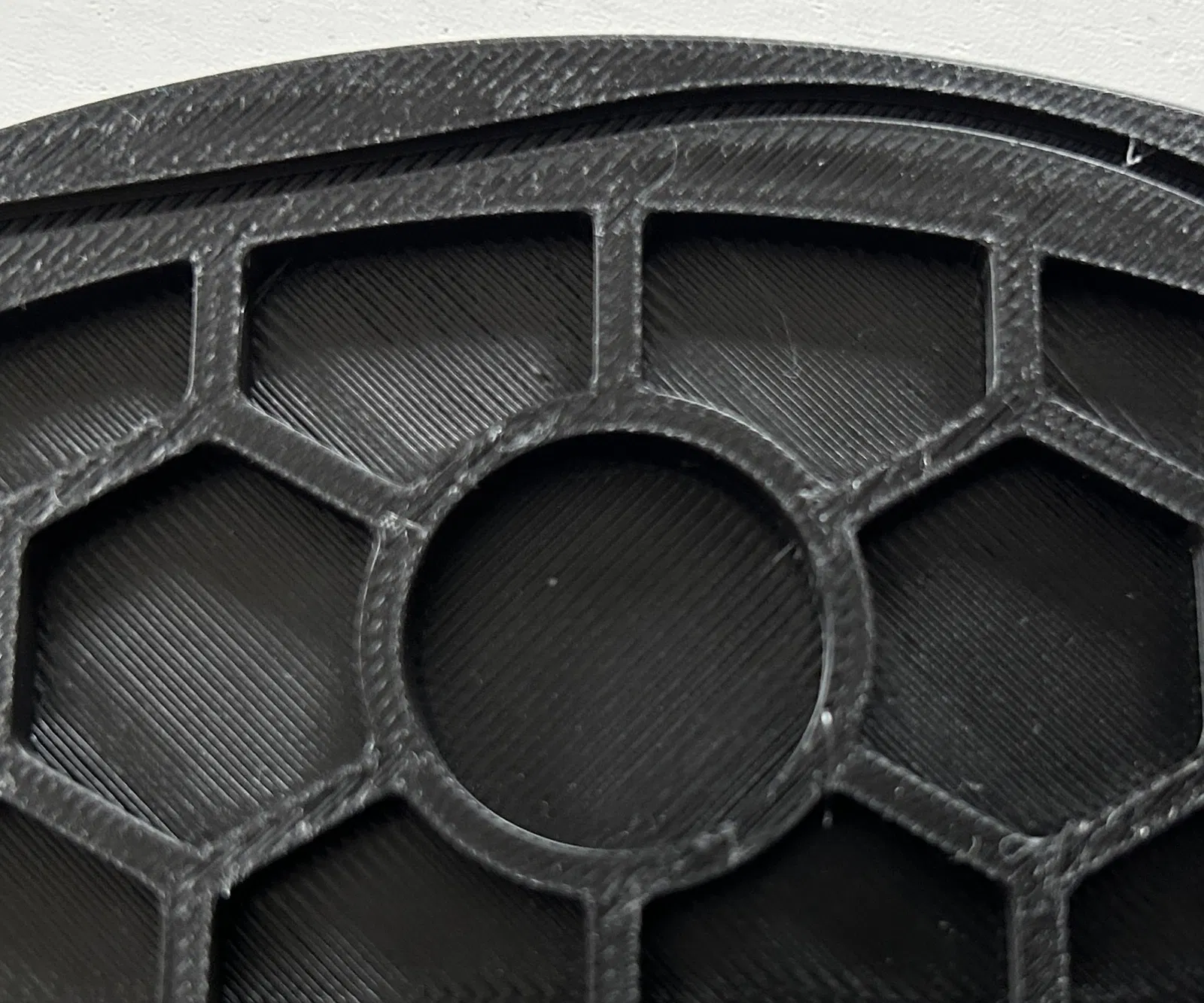

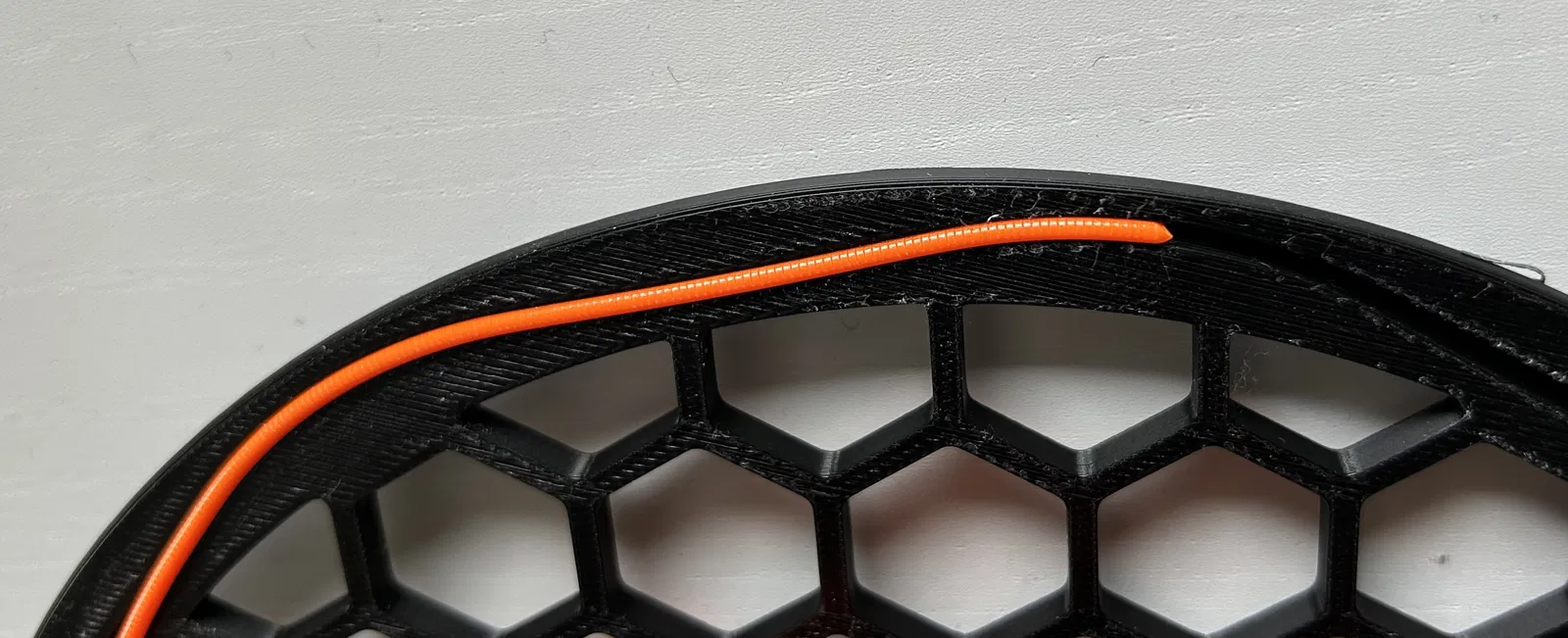

Điểm mới trong bản V2: Thêm rãnh "inspool filament groove" thay cho kẹp nhựa và một lỗ trên bề mặt dán nhãn để gắn nam châm 20x2 mm cho các loại nhãn từ tính. Tất nhiên bạn vẫn có thể dùng nhãn dán thông thường tùy ý.

Nếu bạn dùng máy sấy filament, bắt buộc phải in spool bằng nhựa PETG! Có một phiên bản PETG riêng với phần ren được nới lỏng để tránh bị kẹt.

Spool này gồm 3 tệp tin khác nhau, tổng cộng cần in 8 mảnh:

Phiên bản tiêu chuẩn (PLA - không dùng cho máy sấy filament!):

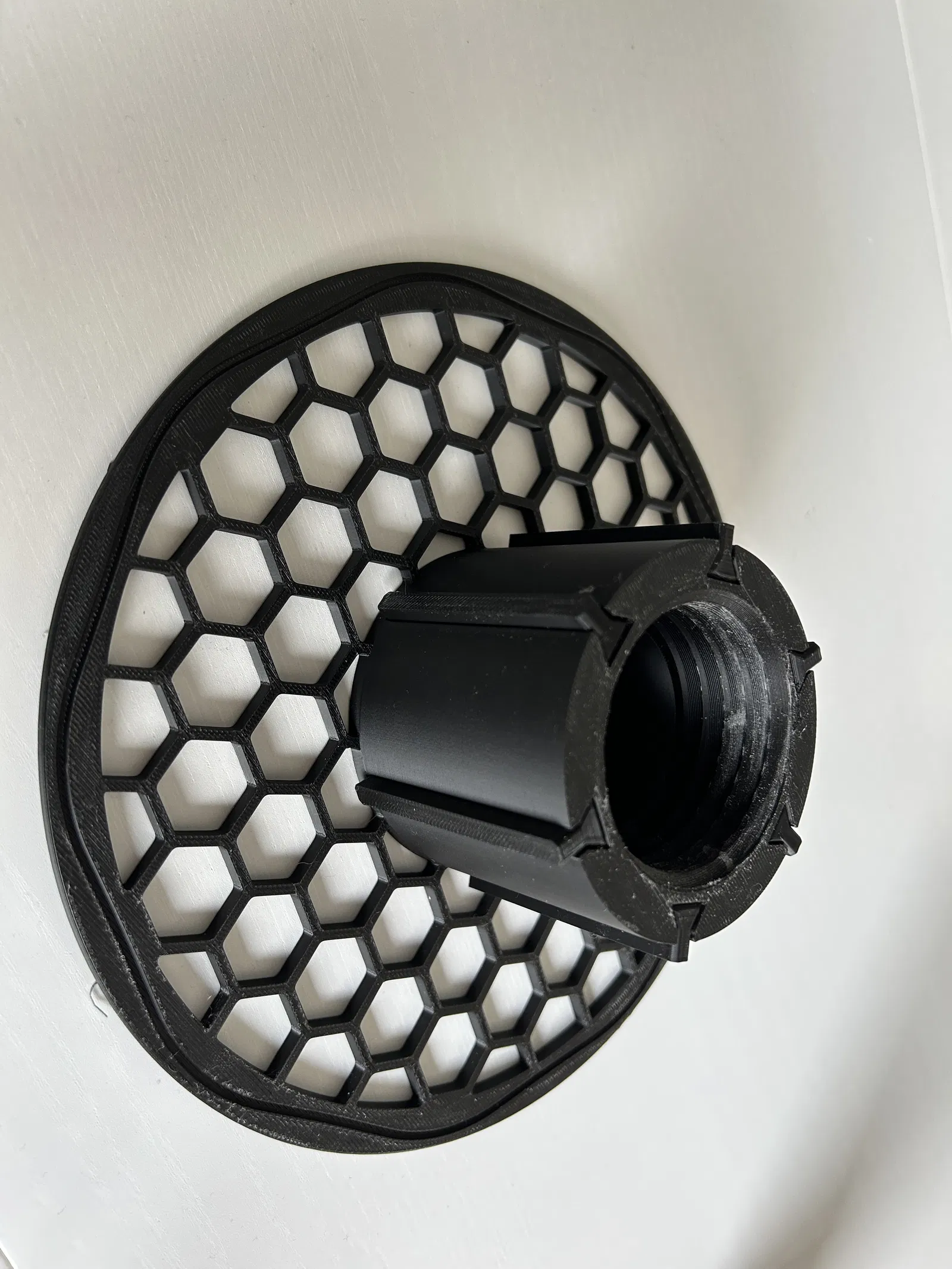

• Nửa spool có ren ngoài (Spool w external thread.stl) - in 1 cái
• Nửa spool có ren trong (Spool w internal thread.stl) - in 1 cái
• Spacer (Spacer.stl) - in 6 cái

Lưu ý quan trọng: Trong lần đầu lắp ráp, đừng cố dùng lực mạnh để vặn spool! Để dễ dàng hơn, hãy bôi một chút vaseline vào phần ren và vặn ra vặn vào từ từ. Đừng vặn quá tay để tránh bị kẹt!

Phiên bản PETG cho máy sấy filament:

• Nửa spool có ren ngoài (Spool w external thread.stl) - in 1 cái
• Nửa spool có ren trong (Spool w internal thread w clearance.stl) - in 1 cái
• Spacer (Spacer.stl) - in 6 cái

Các bộ phận này tạo ra một Master Spool cho loại dây in có đường kính trong 82 mm và chiều rộng 60 mm. Nếu bạn cần kích thước khác, hãy nhắn cho mình hoặc tự điều chỉnh theo hình học trong file PDF. Bạn chỉ cần thay đổi bán kính R41 theo kích thước yêu cầu. Chiều dài spacer cho độ rộng lõi này là 59.9 mm.

Nếu bạn thích thiết kế này, hãy đăng ảnh sản phẩm sau khi in nhé.
