Master Spool tùy biến linh hoạt cho mọi loại lõi refill

Đây là mẫu Master Spool có thể tùy chỉnh hoàn toàn cho nhu cầu in 3D của bạn. (Vui lòng đọc kỹ hướng dẫn trước khi in!)

Ưu điểm nổi bật của loại spool này:
Nếu bạn chuyển sang dùng cuộn refill của nhà sản xuất khác có đường kính trong khác biệt, bạn chỉ cần in lại 6 miếng đệm (spacer) nhỏ thay vì phải in lại toàn bộ spool.

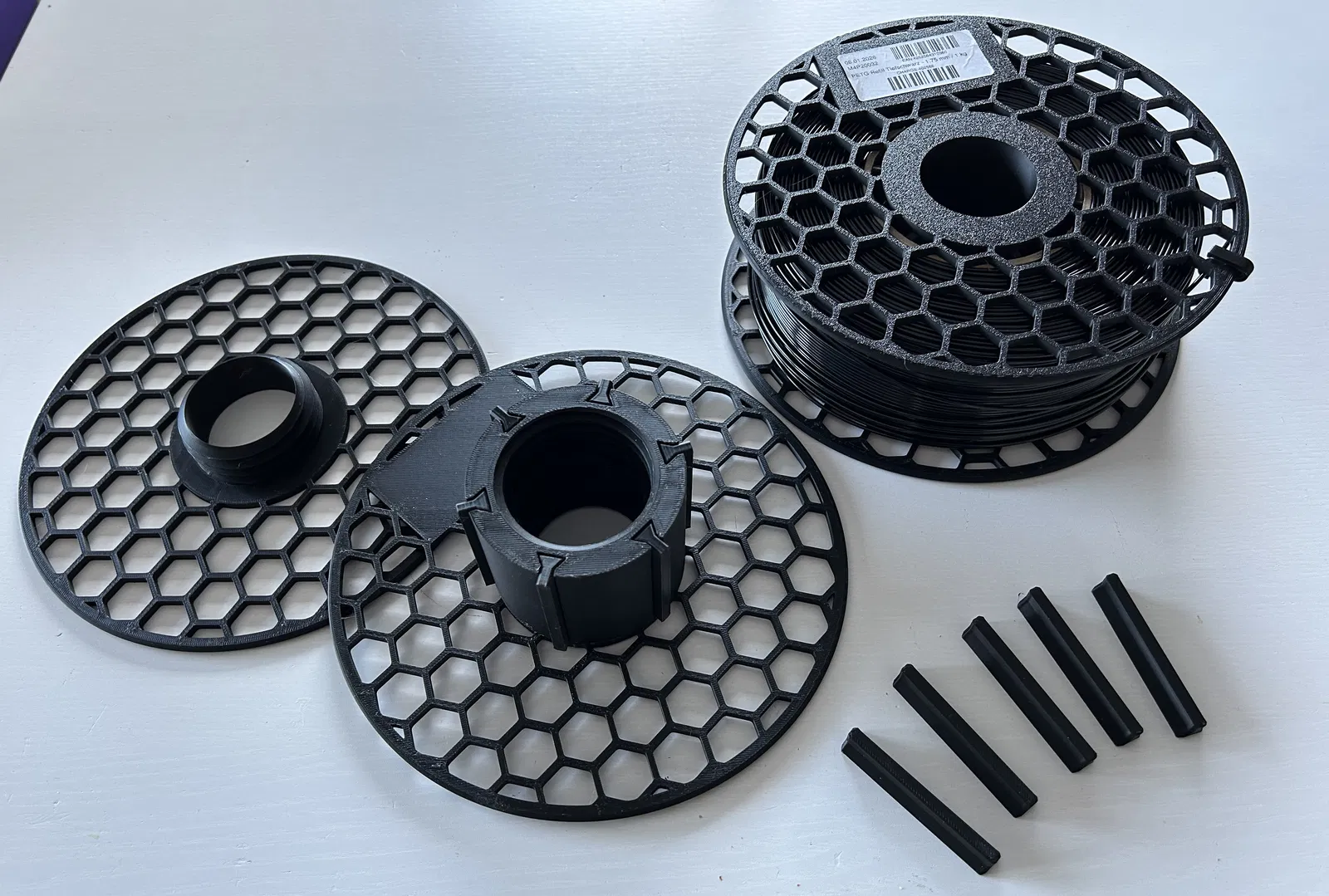

Spool này gồm 3 file khác nhau, tổng cộng là 8 linh kiện (có 1 linh kiện tùy chọn):

Nửa spool có ren ngoài (Spool w external thread.stl)

• In 1 cái

Nửa spool có ren trong (Spool w internal thread.stl)

• In 1 cái

Miếng đệm (Spacer.stl)

• In 6 cái

Kẹp sợi nhựa (Filament clip.stl) -> tùy chọn!

• In 1 cái

Các file STL khác là để bạn tự vọc vạch, không cần dùng đến khi làm Master Spool!

Mẫu này cung cấp sẵn Master Spool cho loại refill có đường kính trong 82 mm và chiều rộng 60 mm. Nếu bạn cần kích thước khác, hãy liên hệ để mình hỗ trợ tạo spacer hoặc bạn có thể tự thiết kế. Nếu bạn tự thiết kế, hãy làm theo hình học trong file PDF, chỉ cần thay đổi bán kính R41 theo kích thước bạn cần. Chiều dài của các spacer cho độ rộng lõi này là 59.9 mm.

Giải thích thêm cho những ai muốn chỉnh sửa file (có kèm file Step):
Mình có đính kèm file Freecad để các bạn vọc vạch. Lưu ý là file Spool with internal thread.stl của mình đang bị lỗi non-manifold (nếu ai tìm được cách khắc phục, mình rất cảm kích nếu bạn liên hệ). Mình đã xử lý bằng cách xuất riêng file Side panel w sticker surface.stl và Core for slicer use only.stl, sau đó tải cả hai vào phần mềm Slicer để in.

Nếu bạn thích thiết kế này, hãy đăng ảnh sản phẩm sau khi in nhé.

Bất kỳ sự ủng hộ nào qua quyên góp đều rất đáng quý ;-)
