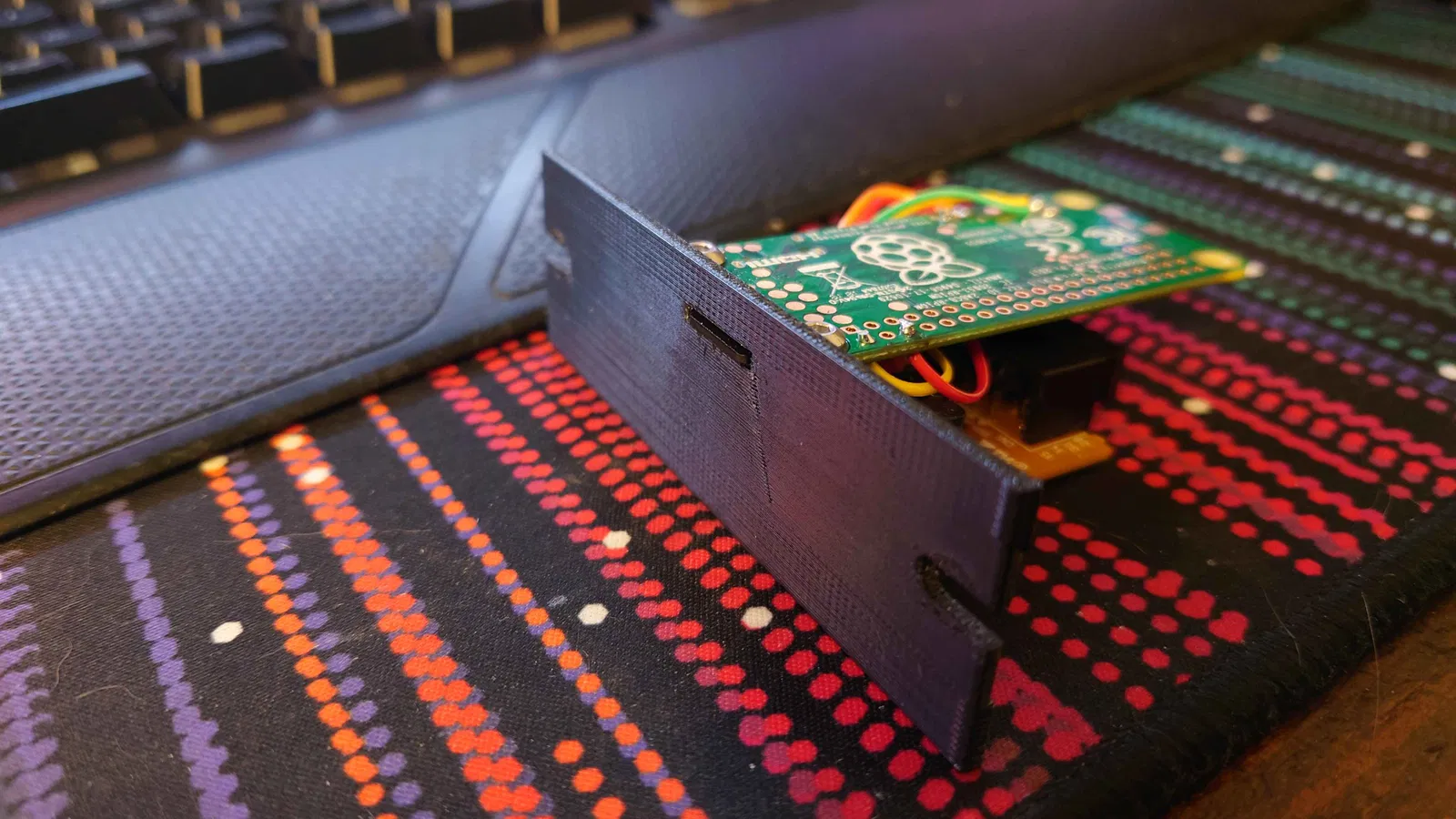

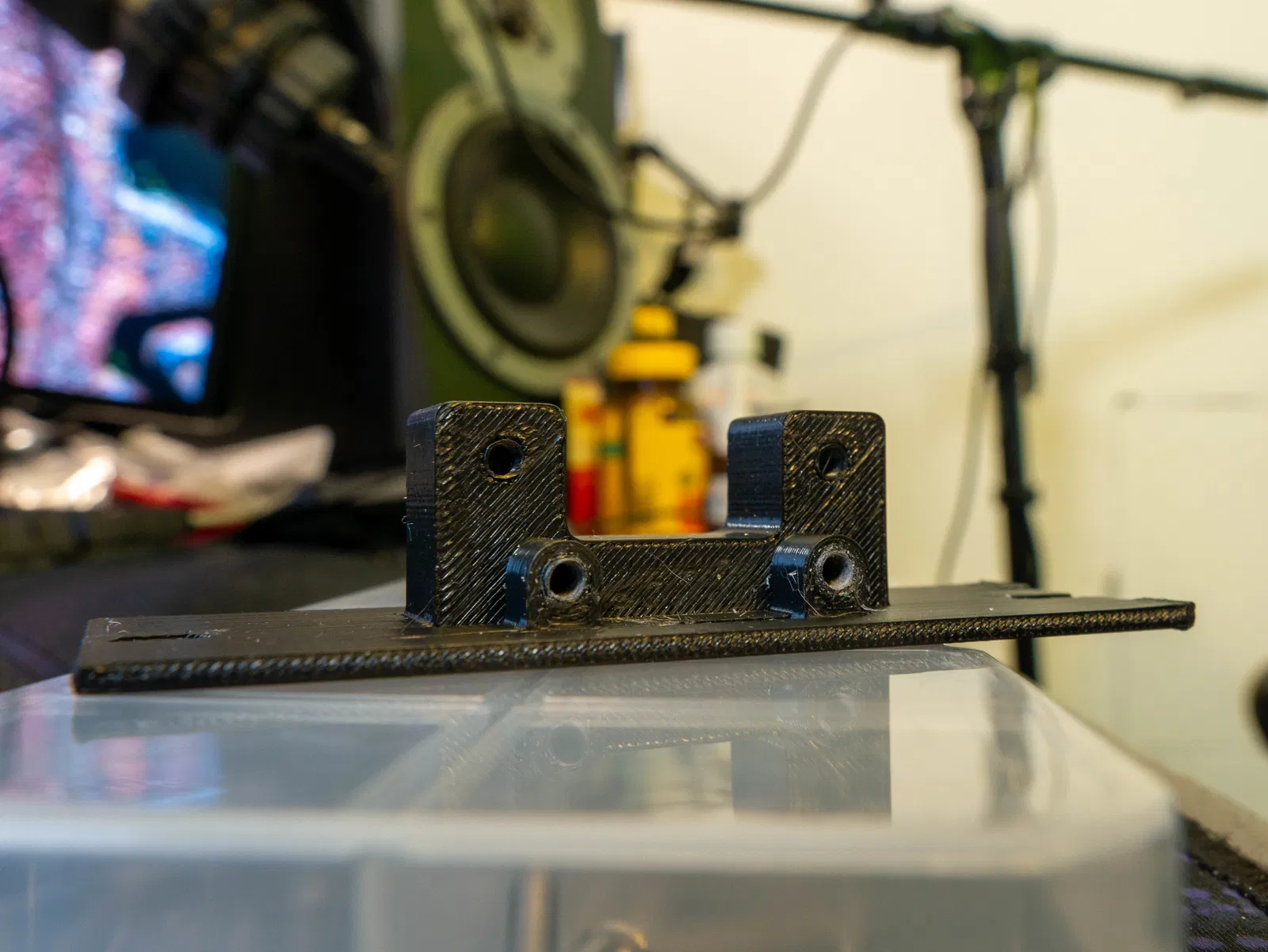

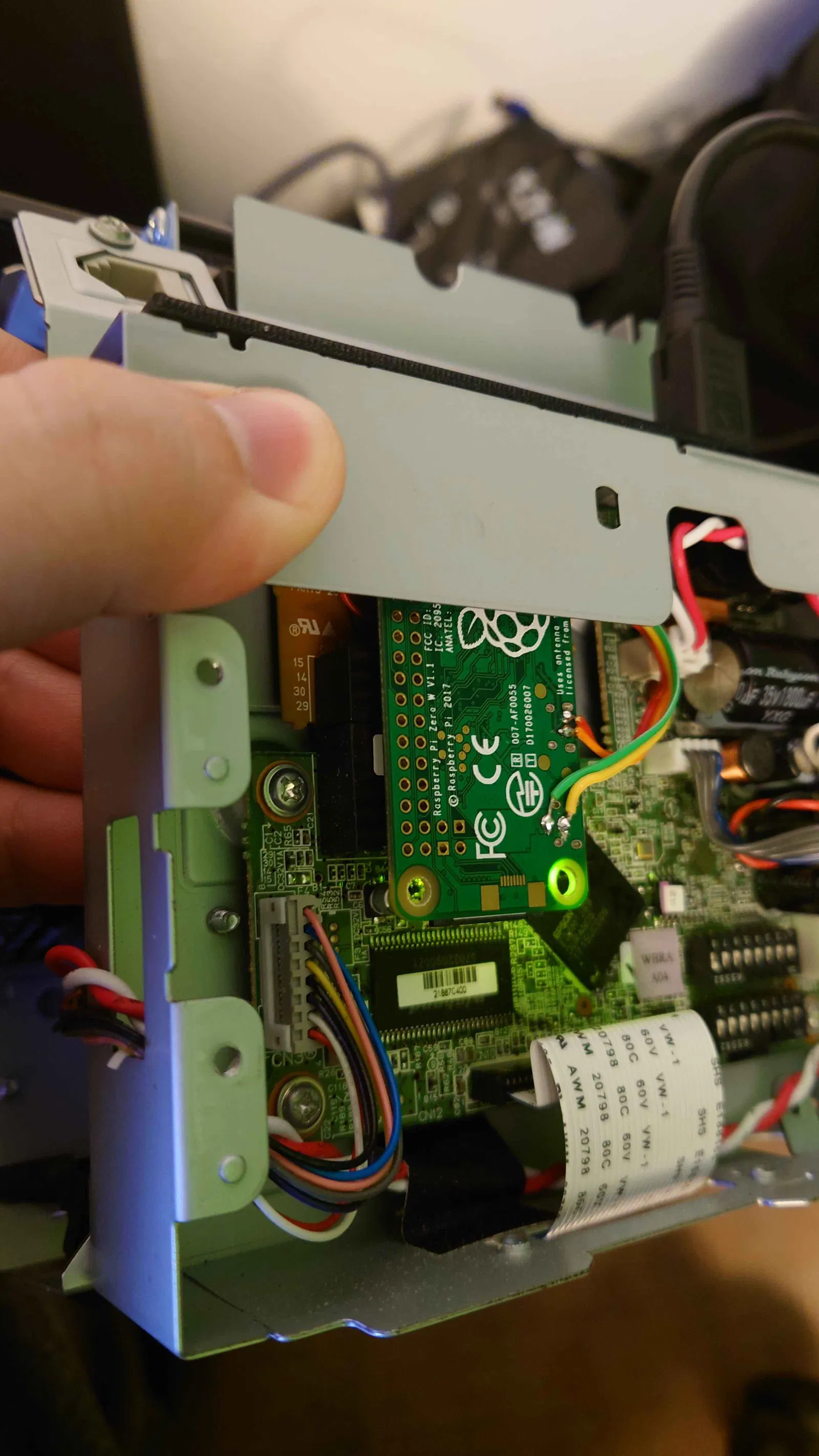

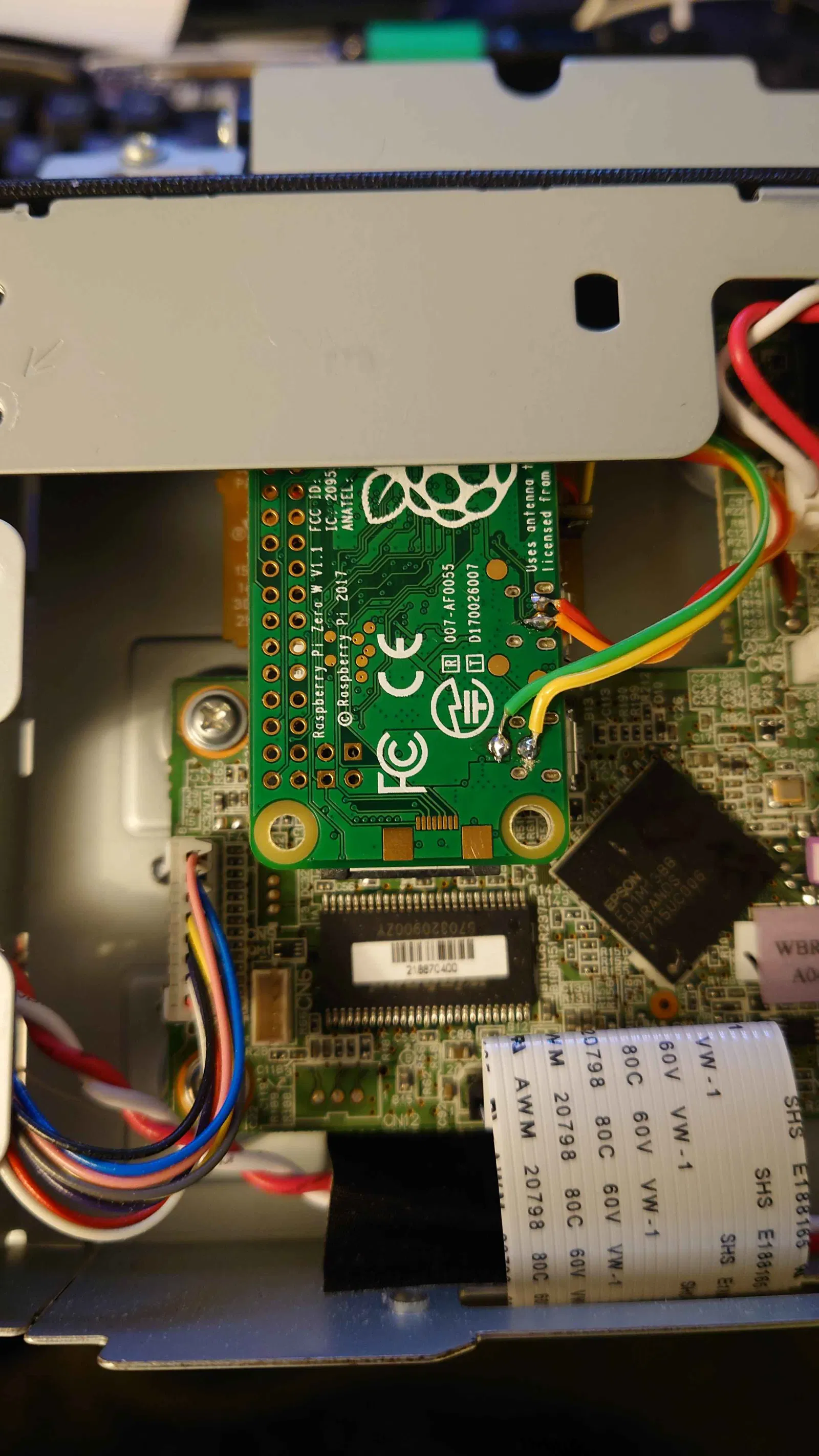

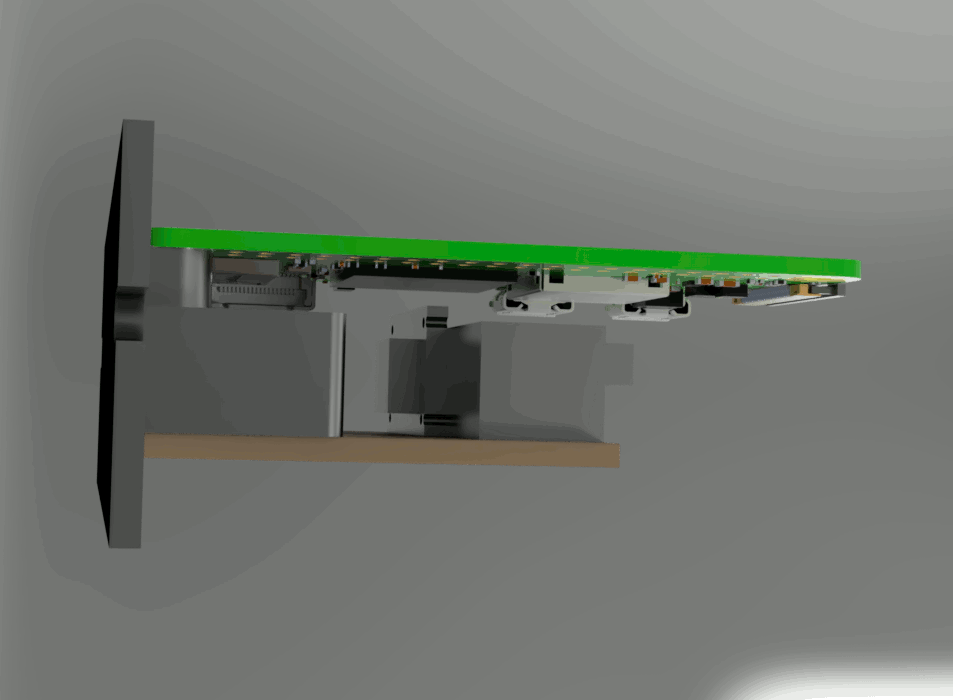

Khung gắn Raspberry Pi cho máy in nhiệt Epson TM-T88V

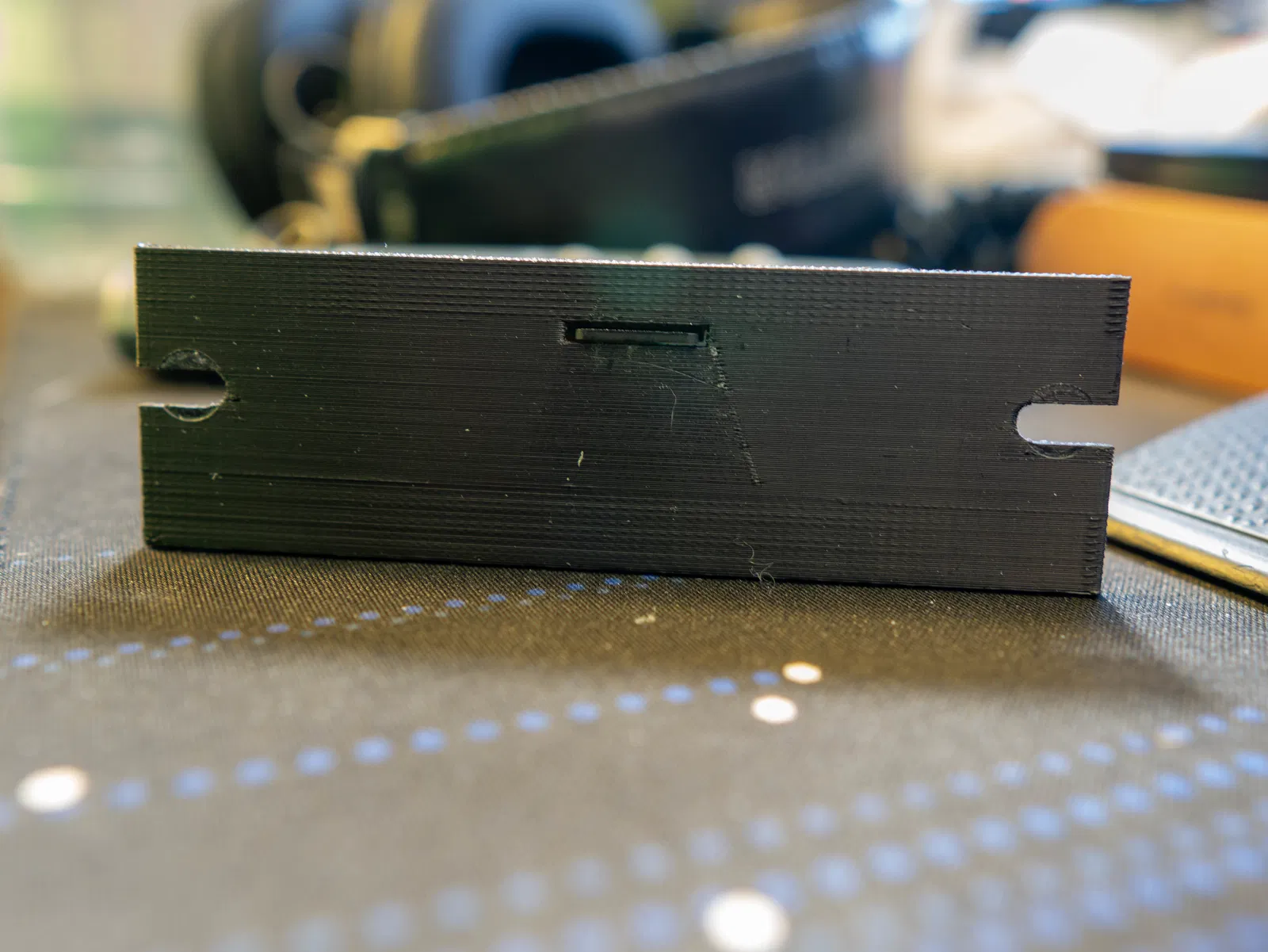

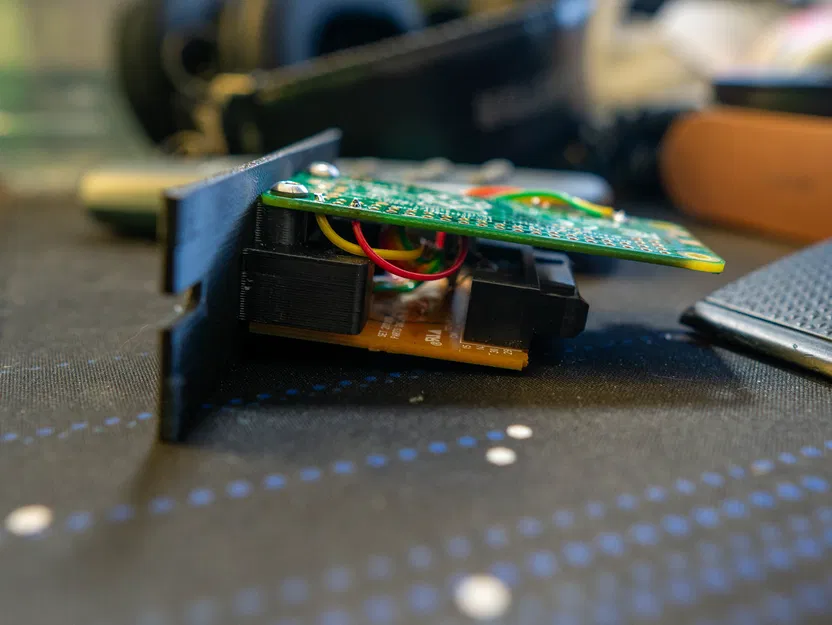

Khung gắn (sled) dùng để lắp và cấp nguồn cho Raspberry Pi Zero ngay bên trong khe phụ kiện của máy in nhiệt Epson TM-T88V, giúp kết nối máy in qua mạng không dây một cách tiện lợi với CUPS.
Mô tả
Bản in này cần 2 linh kiện bổ sung để lắp và cấp nguồn cho Raspberry Pi bên trong máy in nhiệt Epson TM-T88V. Có thể dùng được cho dòng TM-T88IV, nhưng mình chưa chắc chắn lắm.

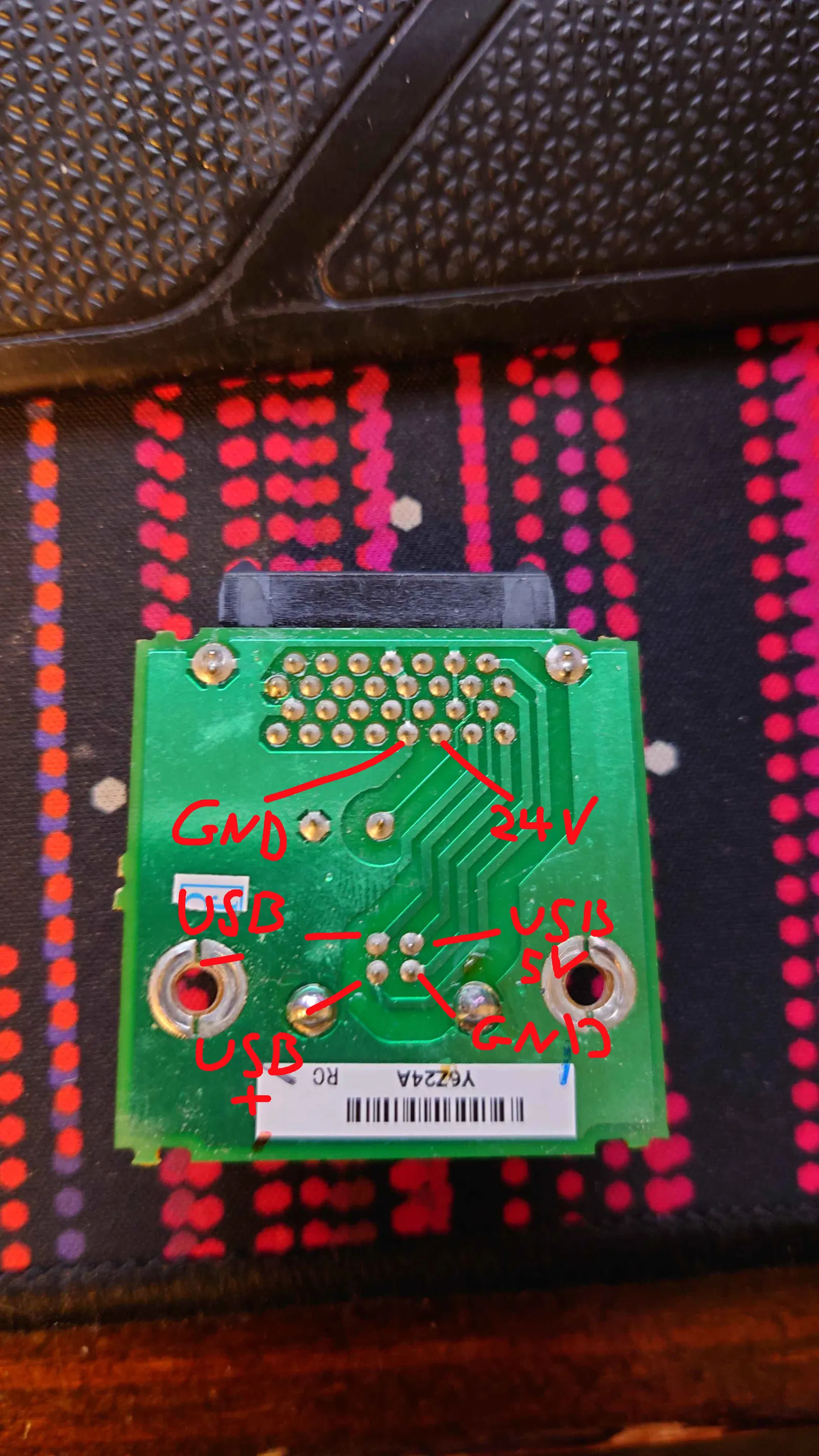

Đầu tiên là một bộ chuyển đổi USB giá rẻ: https://www.aliexpress.us/item/3256806528208397.html
Cái này đã được tháo bỏ mặt kim loại phía trước và cổng USB.

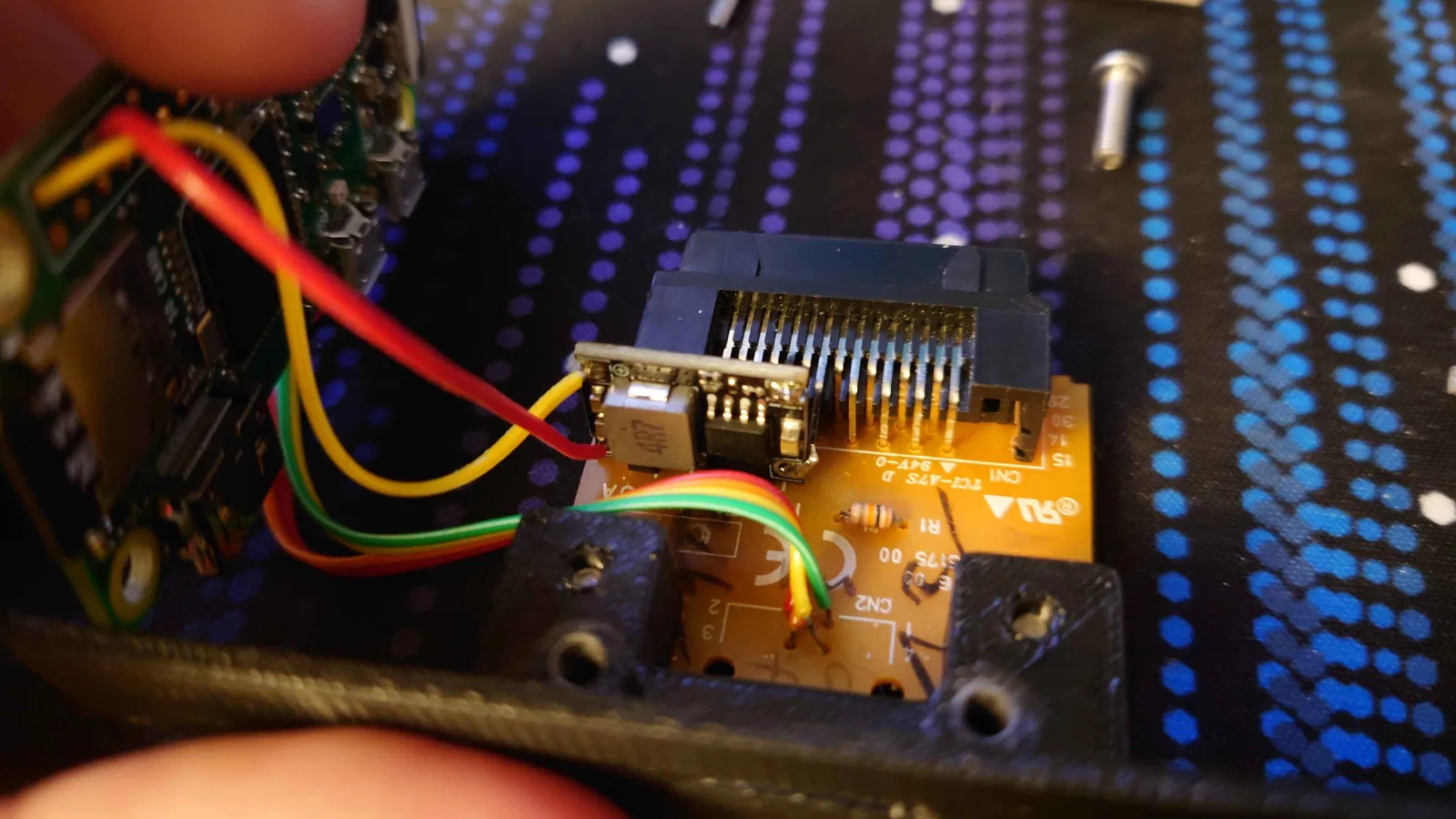

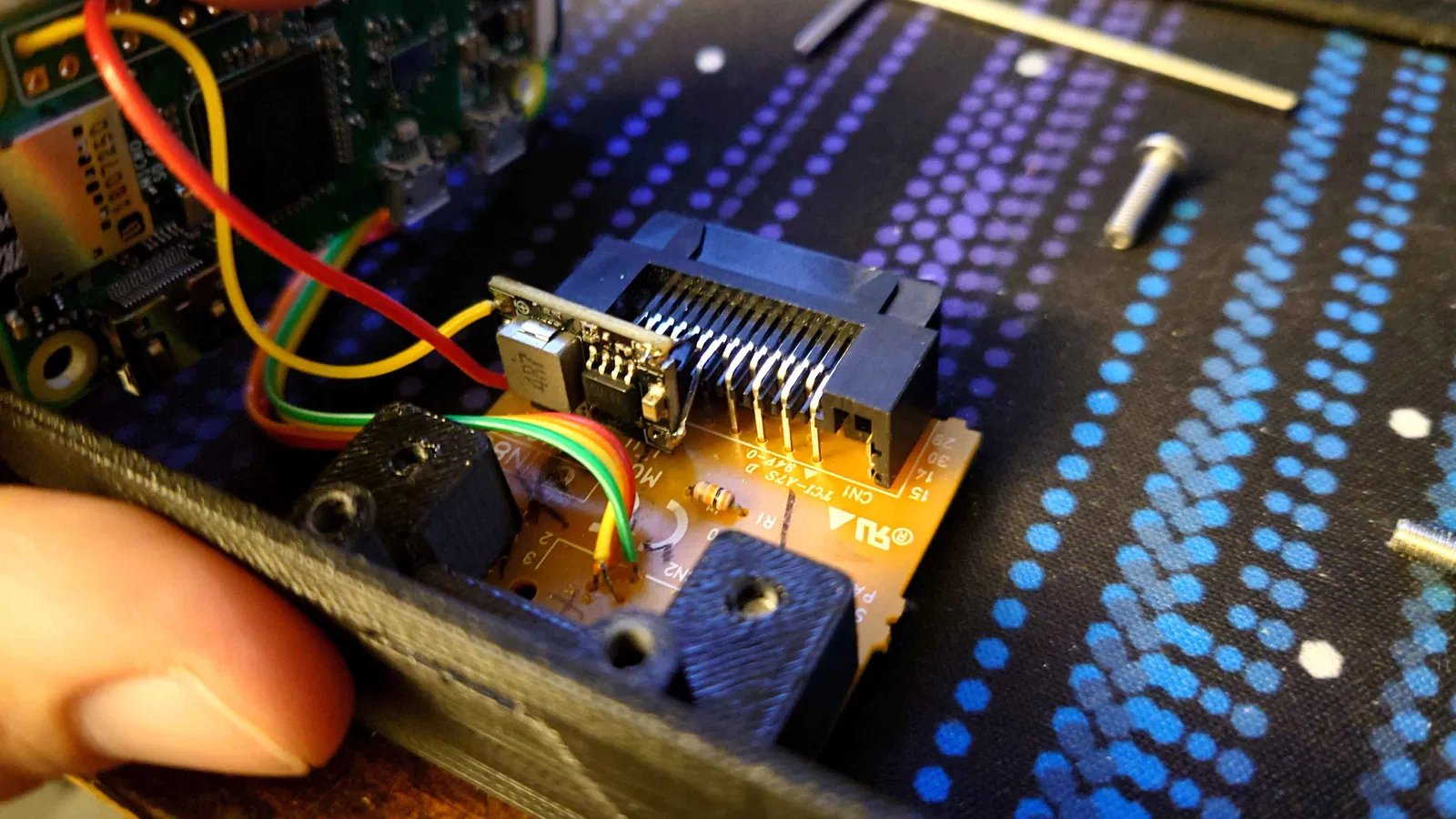

Một mô-đun hạ áp DC-DC đã được sử dụng để cấp nguồn cho Pi từ máy in: https://www.aliexpress.us/item/3256808492415082.html
Lưu ý rằng Pi sẽ luôn được cấp nguồn ngay cả khi công tắc của máy in đang tắt.

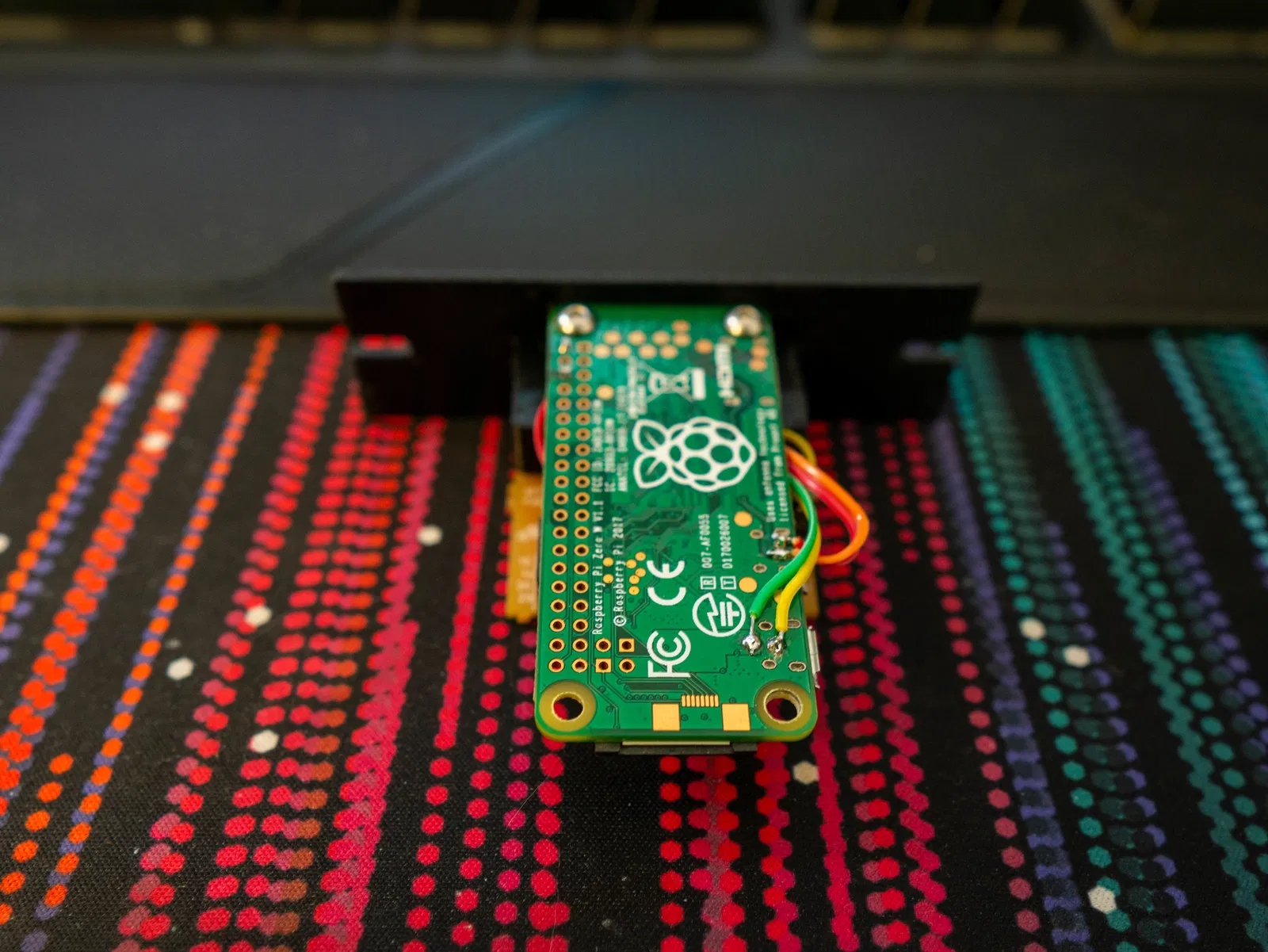

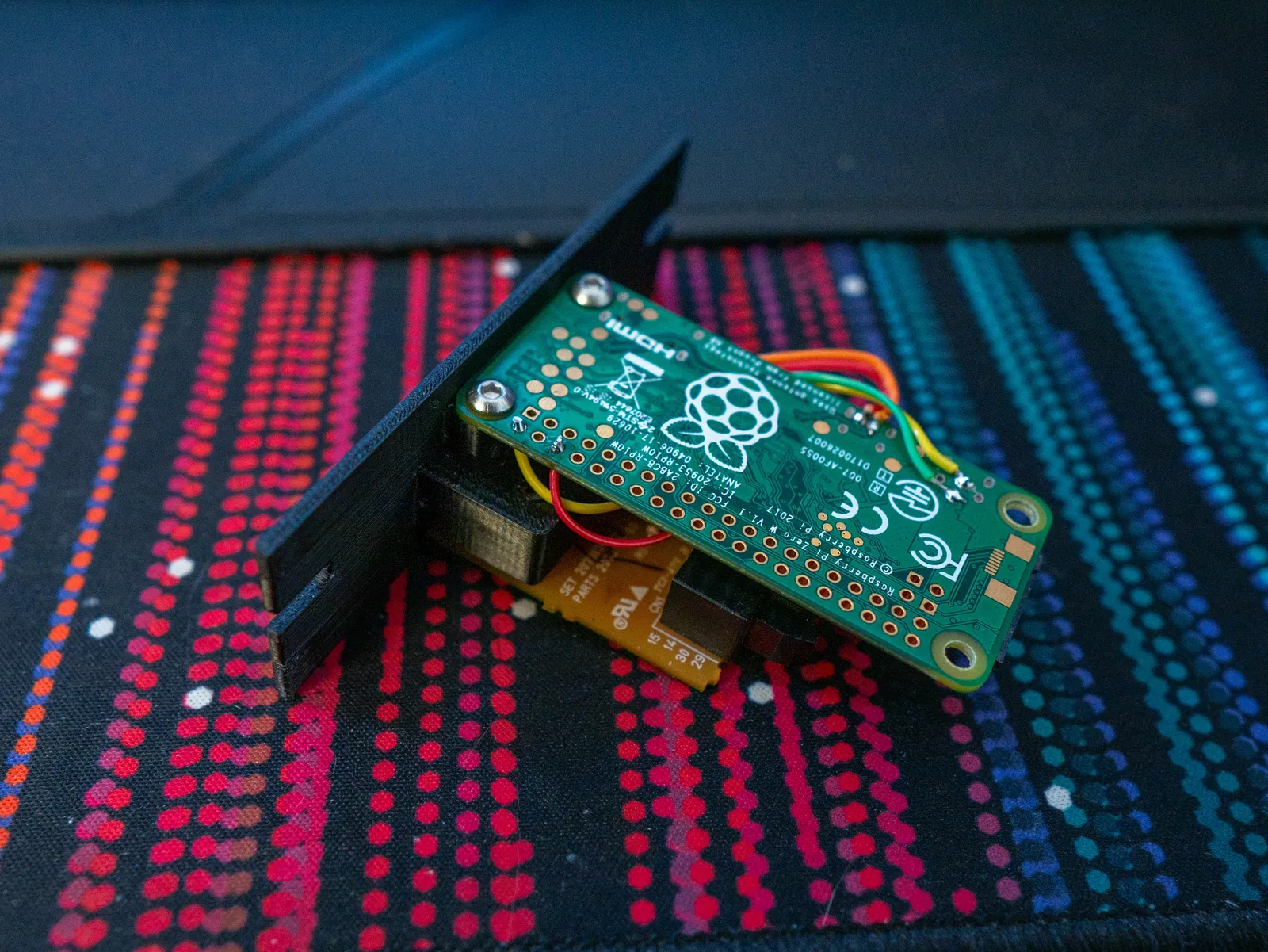

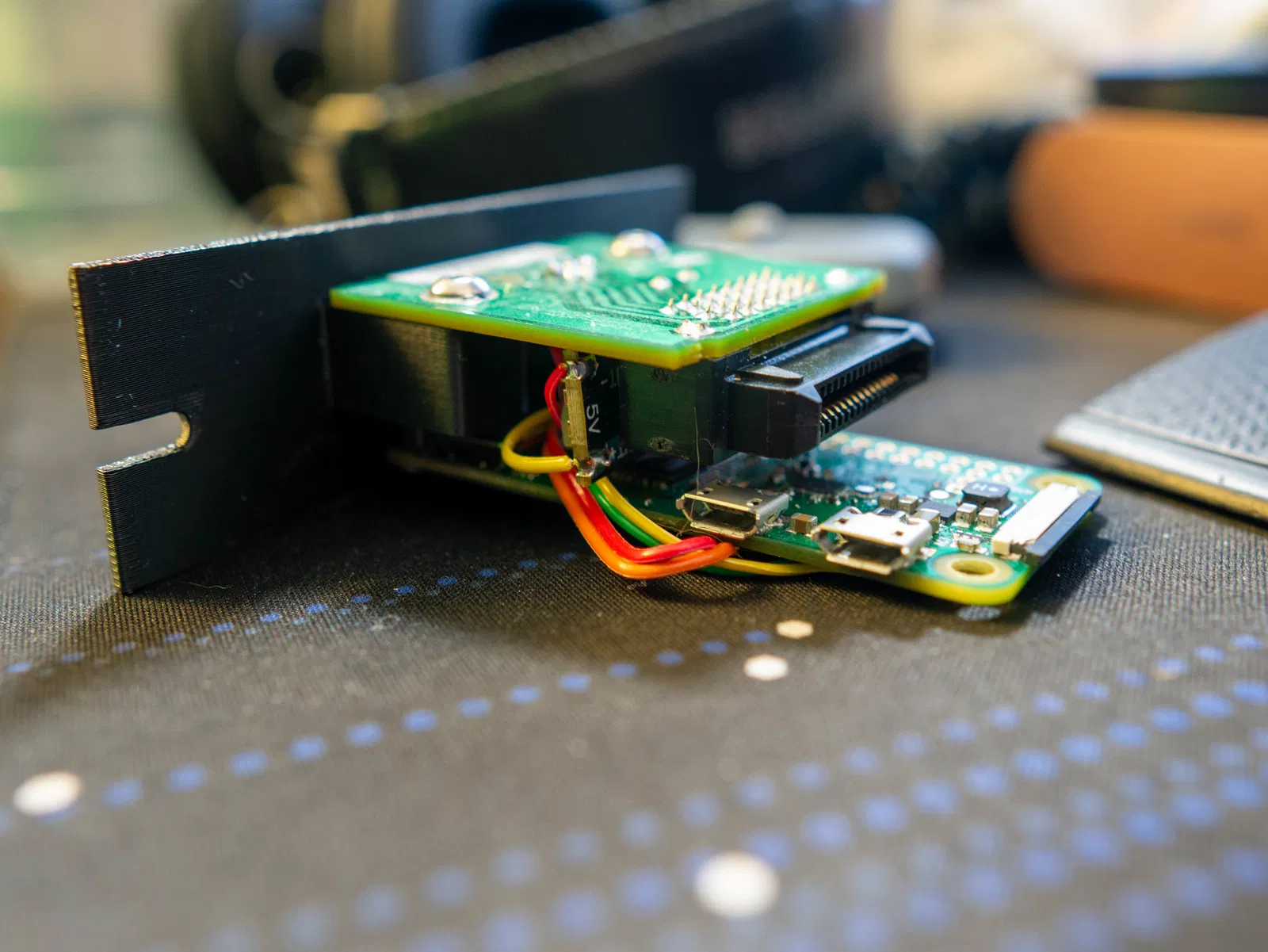

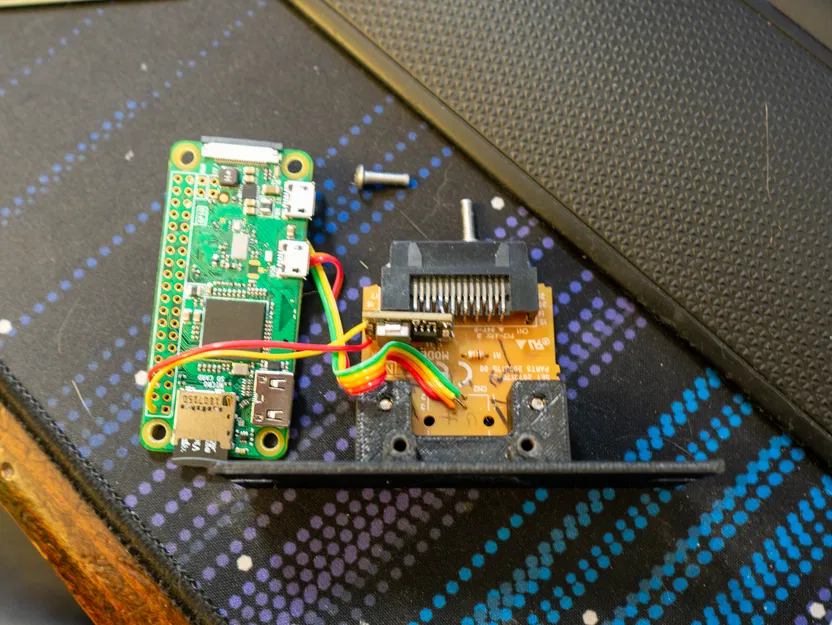

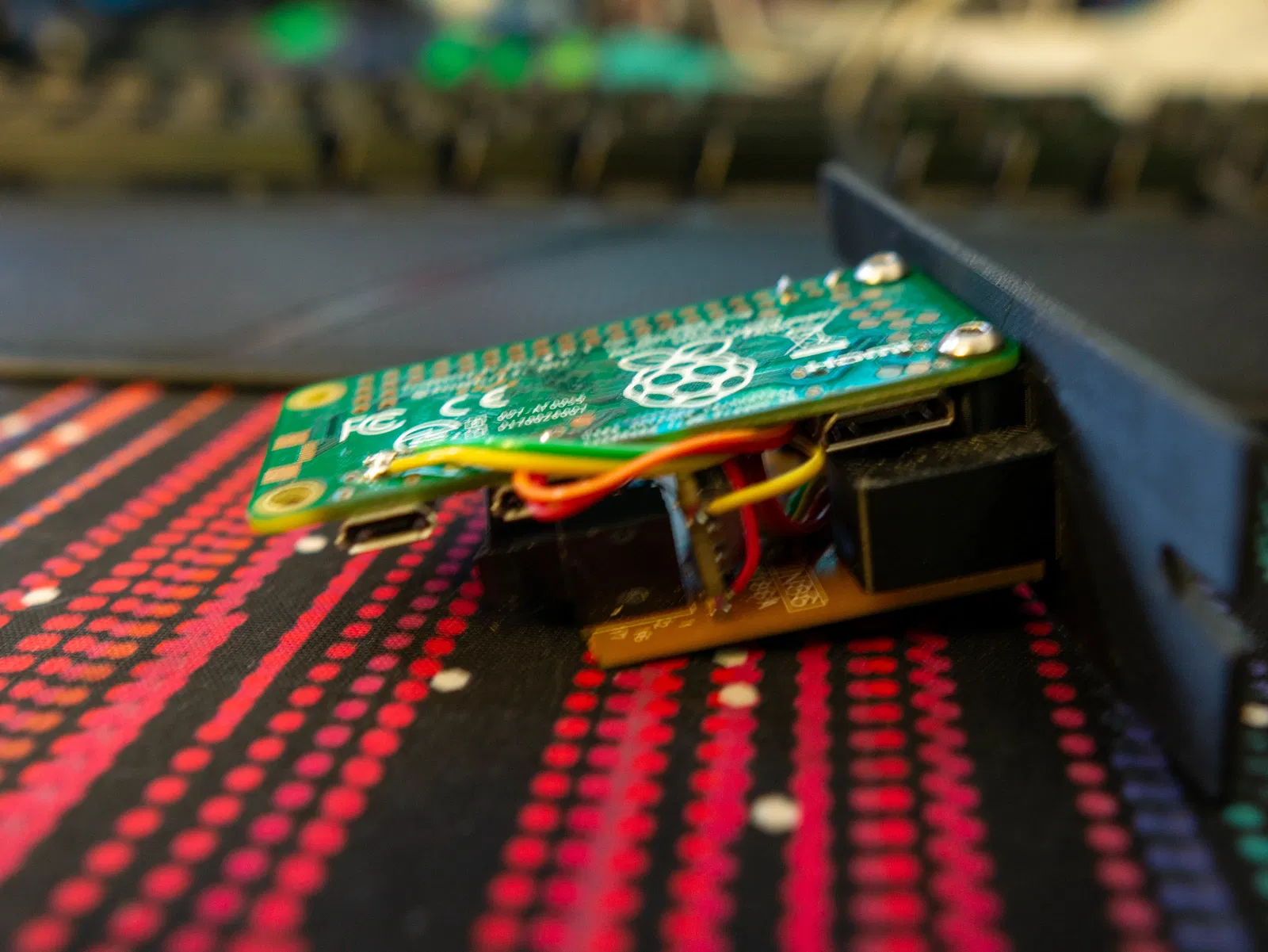

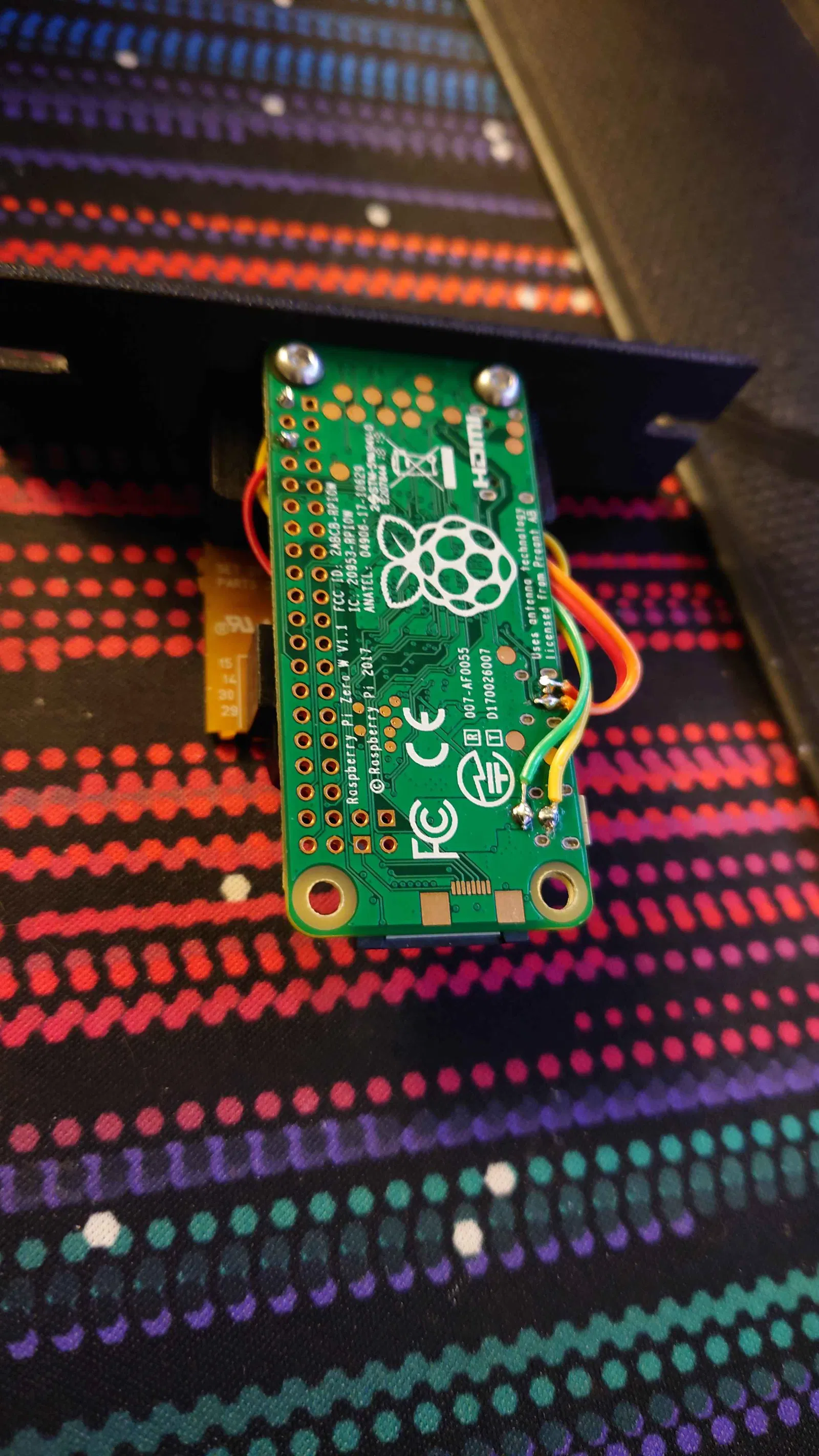

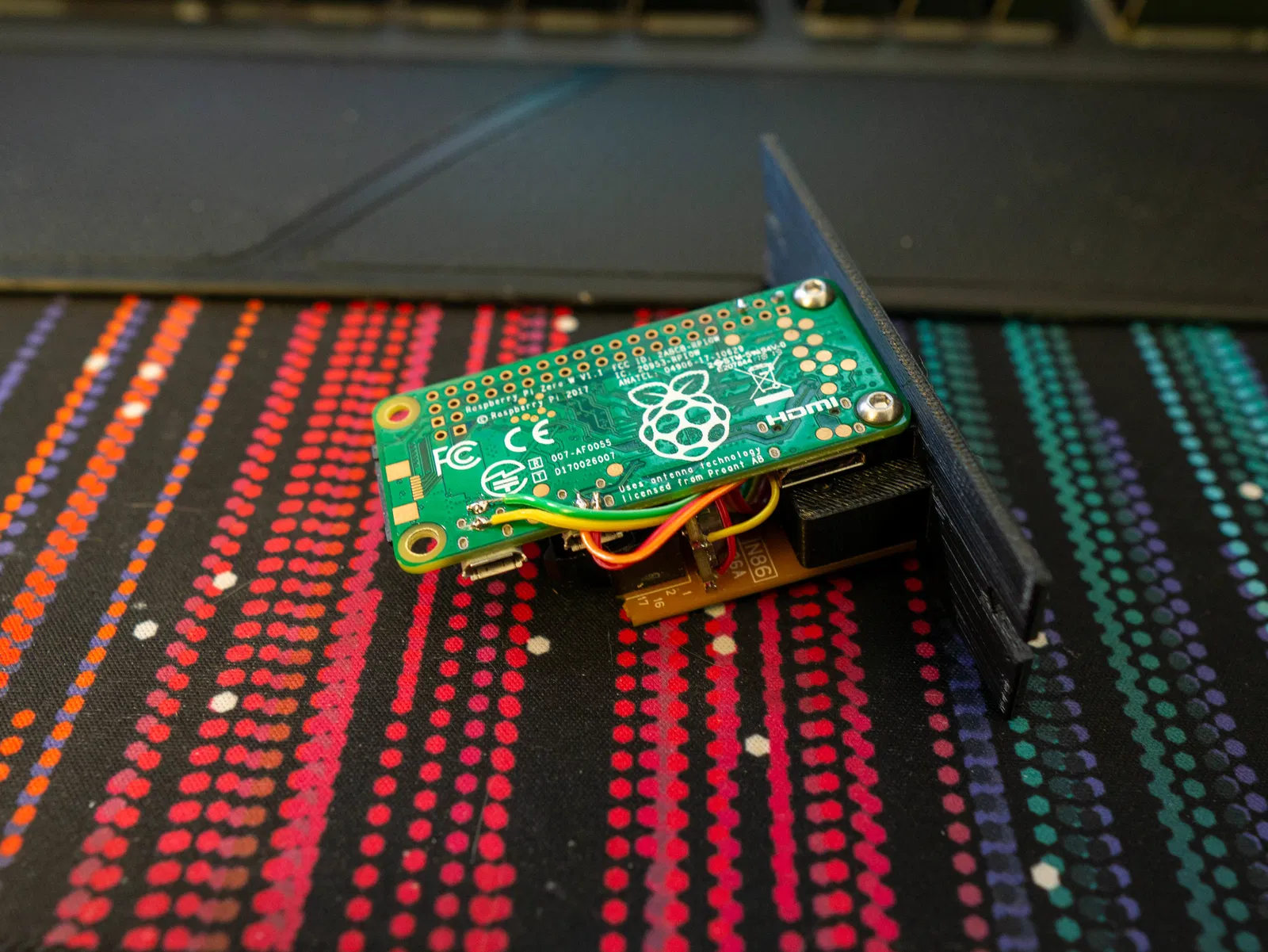

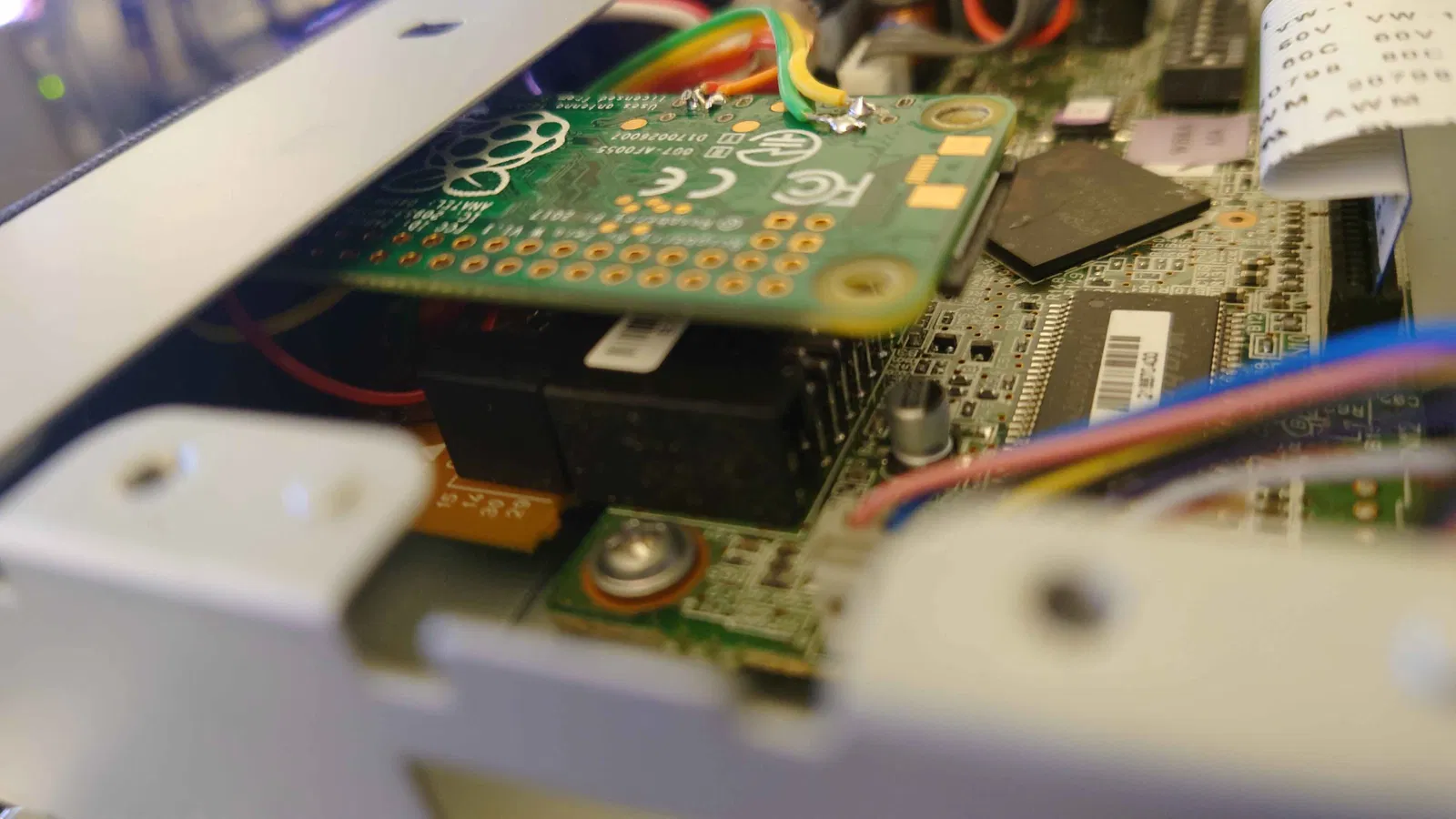

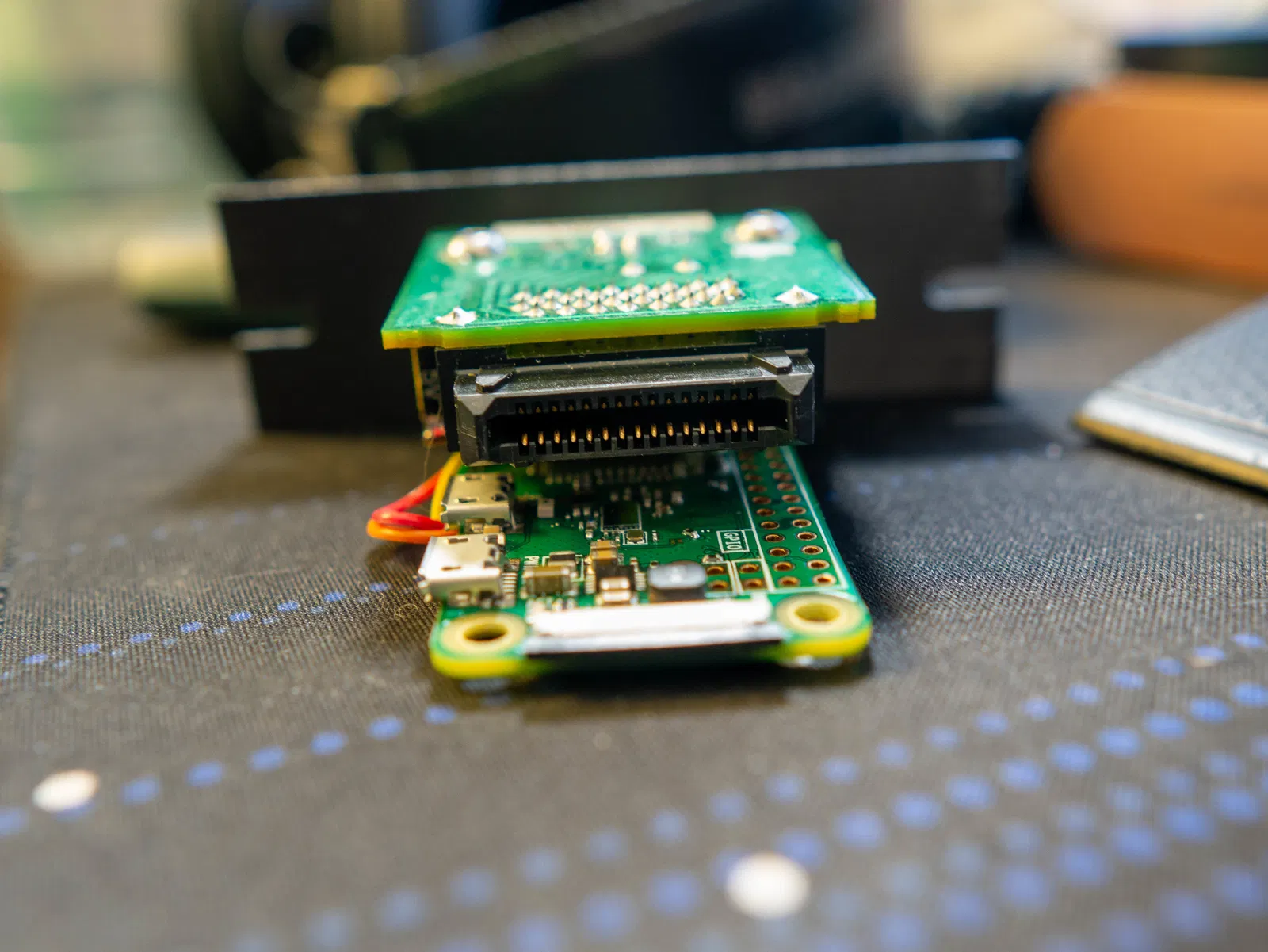

Để thực hiện, bạn sẽ cần hàn thủ công Pi vào card USB. Bạn có thể bớt được một nửa công đoạn hàn nếu dùng cáp USB Micro góc vuông, nhưng cáp thẳng thì hơi khó thao tác khi gắn vào và tháo ra khỏi máy in.

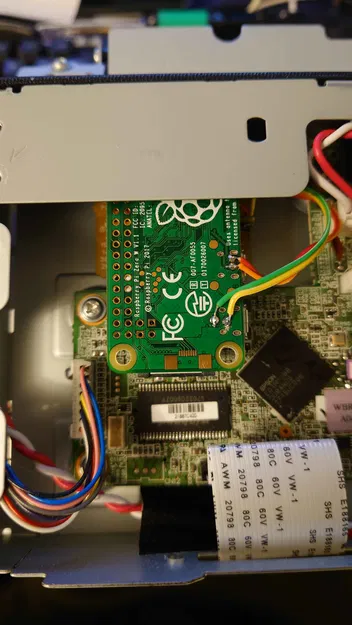

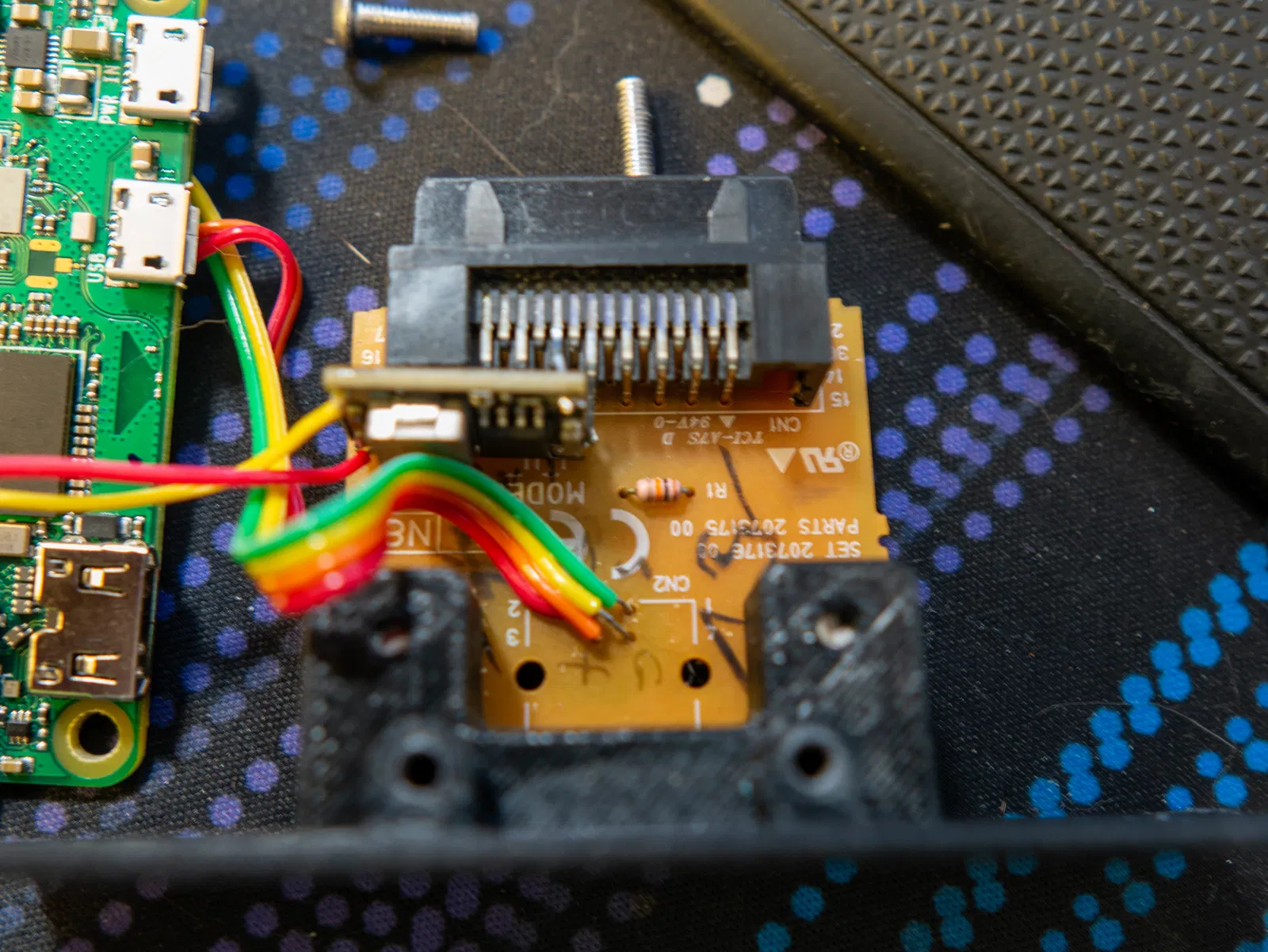

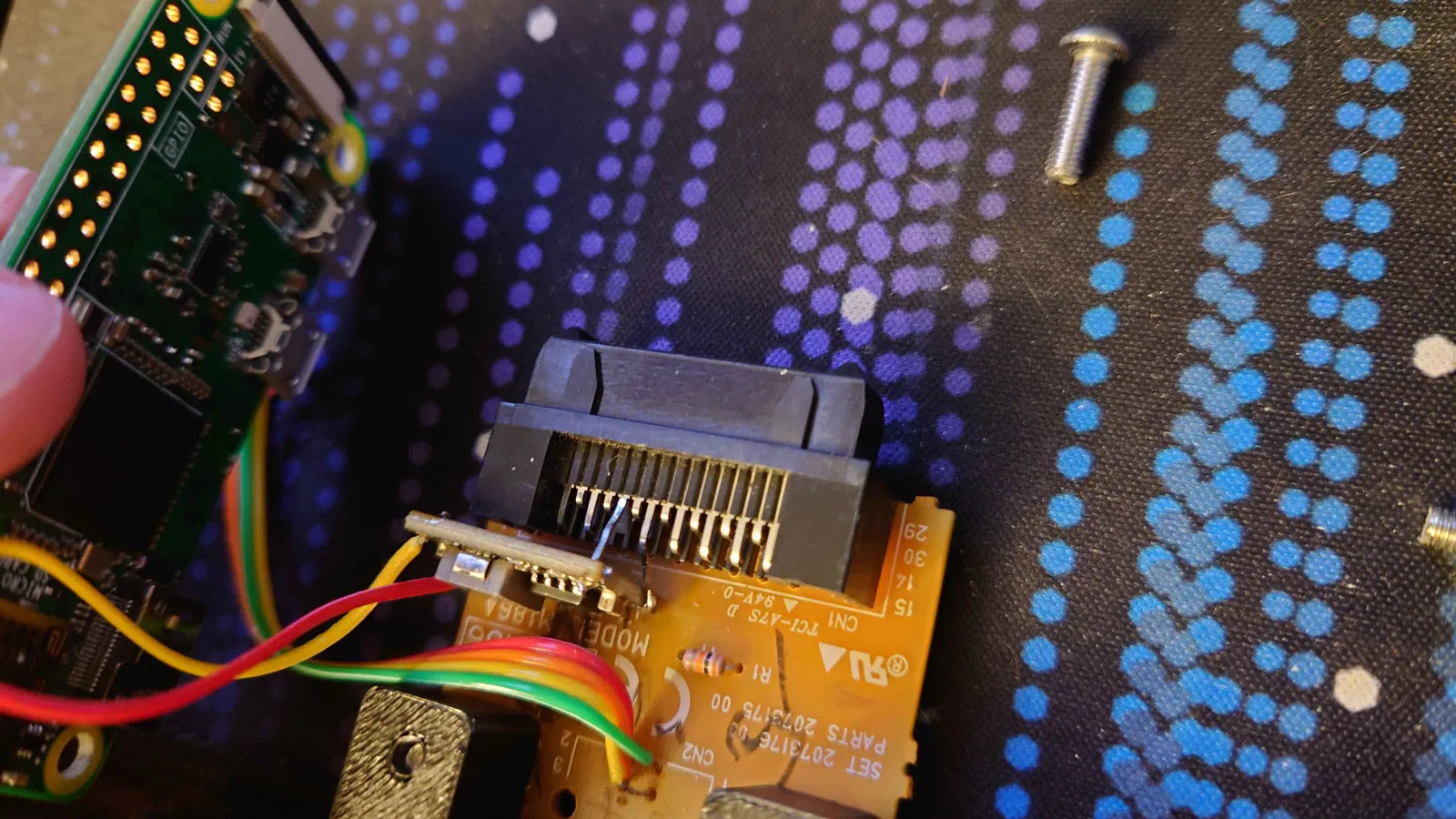

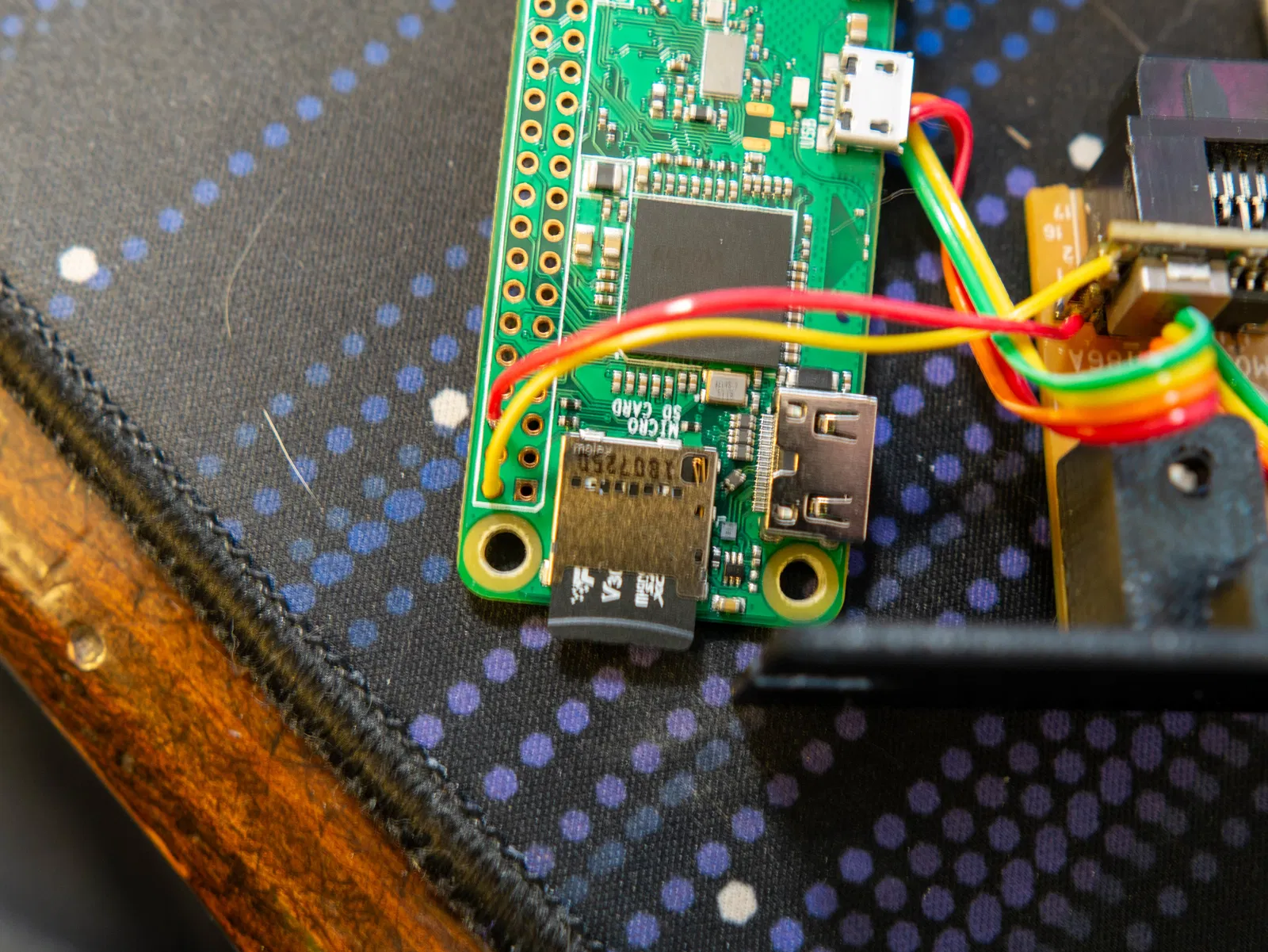

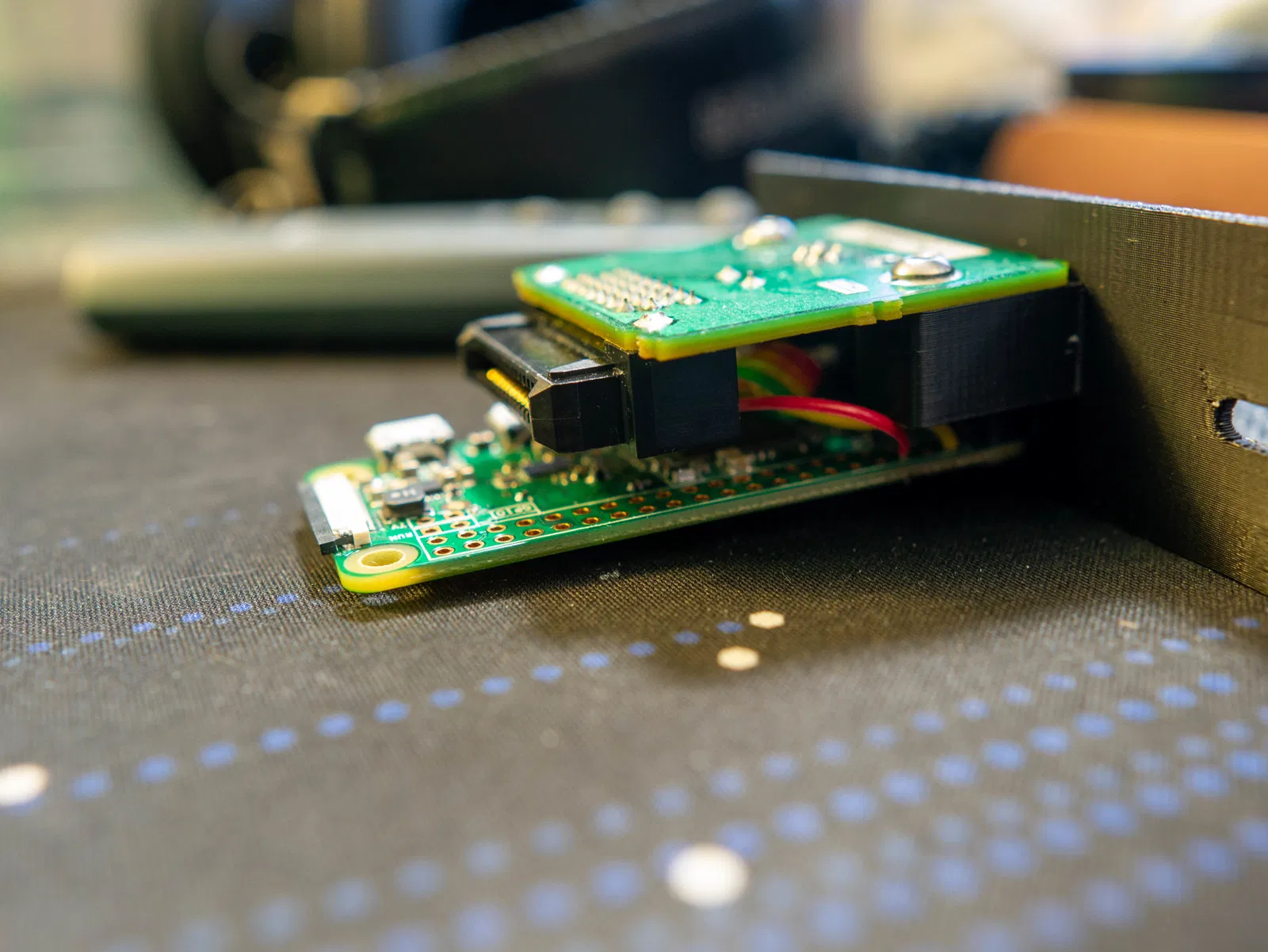

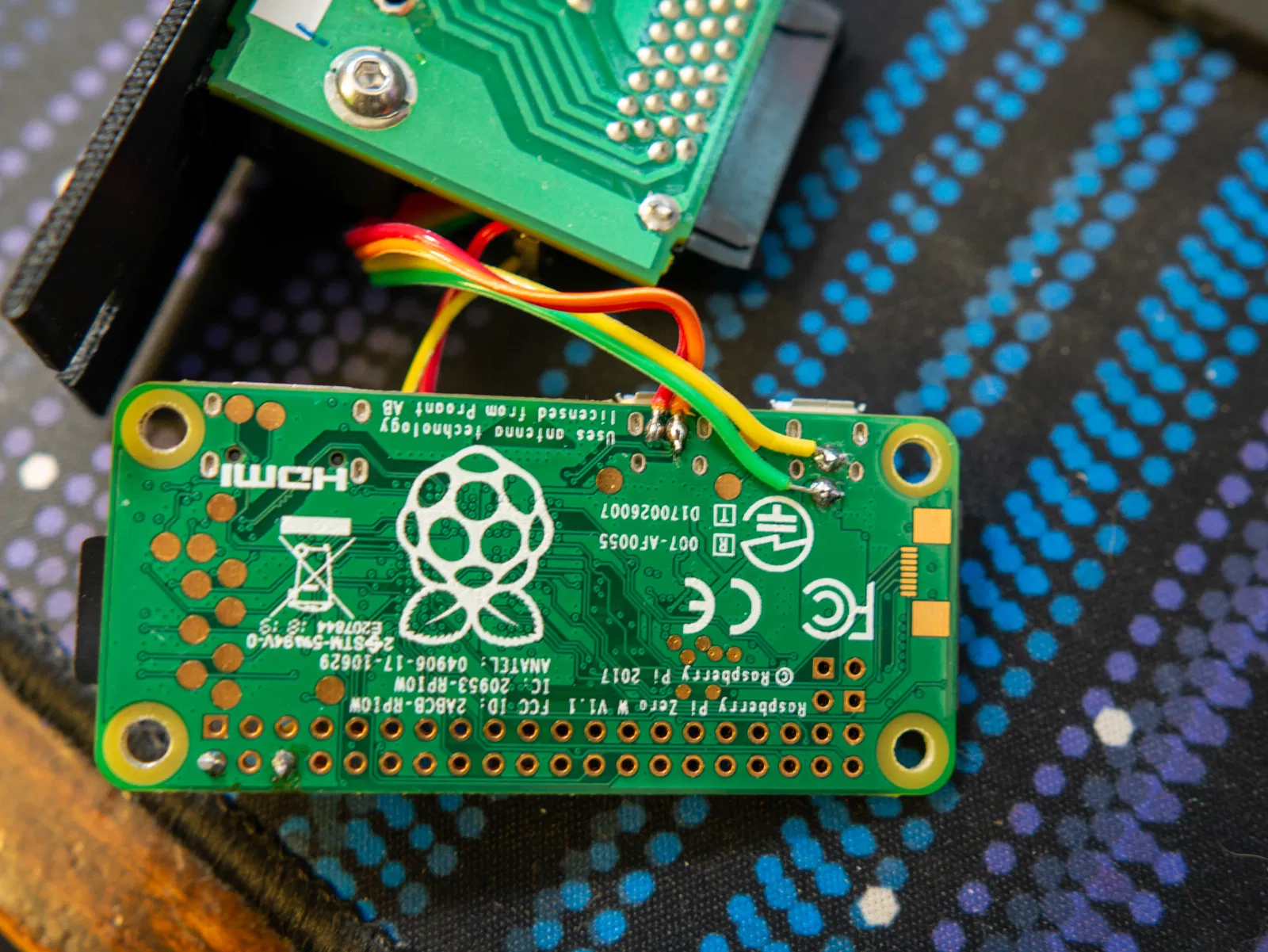

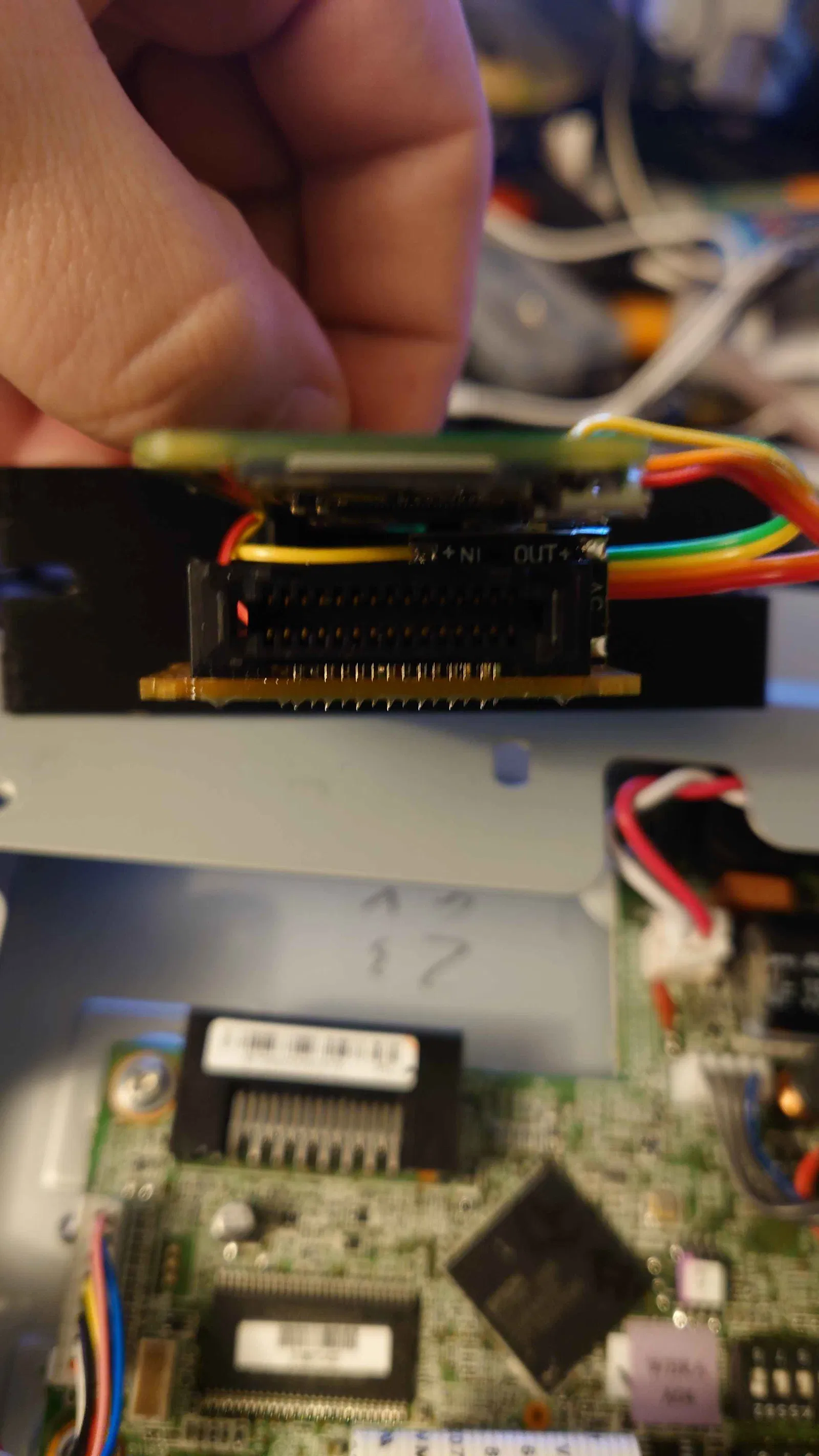

Có 2 chân từ card đã được cắt và hàn trực tiếp vào bộ chuyển đổi DC-DC. Mình chưa tìm được chỗ nào ưng ý để cố định phần này, nên rất hoan nghênh mọi góp ý. Hiện tại thì mối hàn đang giữ nó khá ổn định.

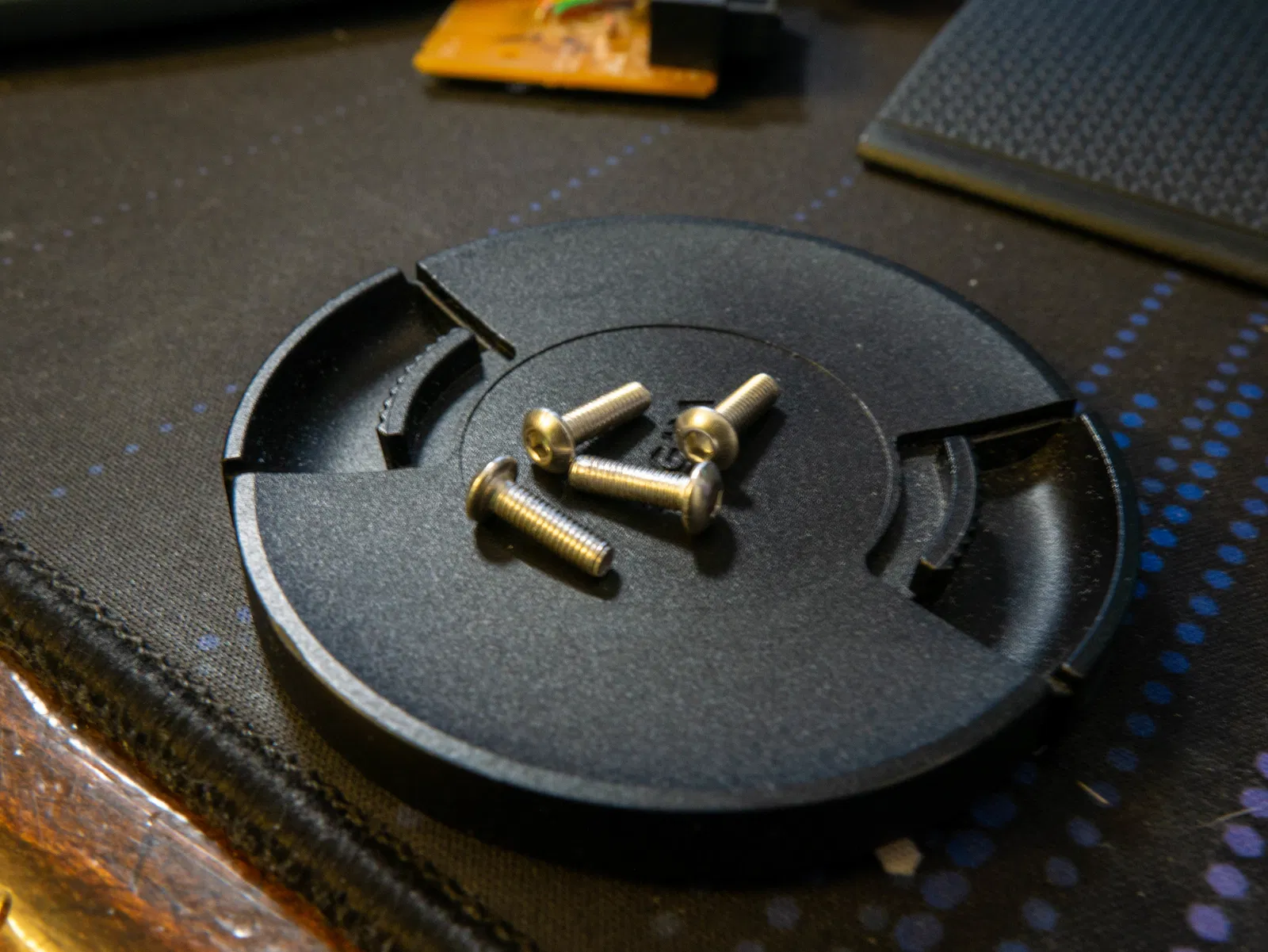

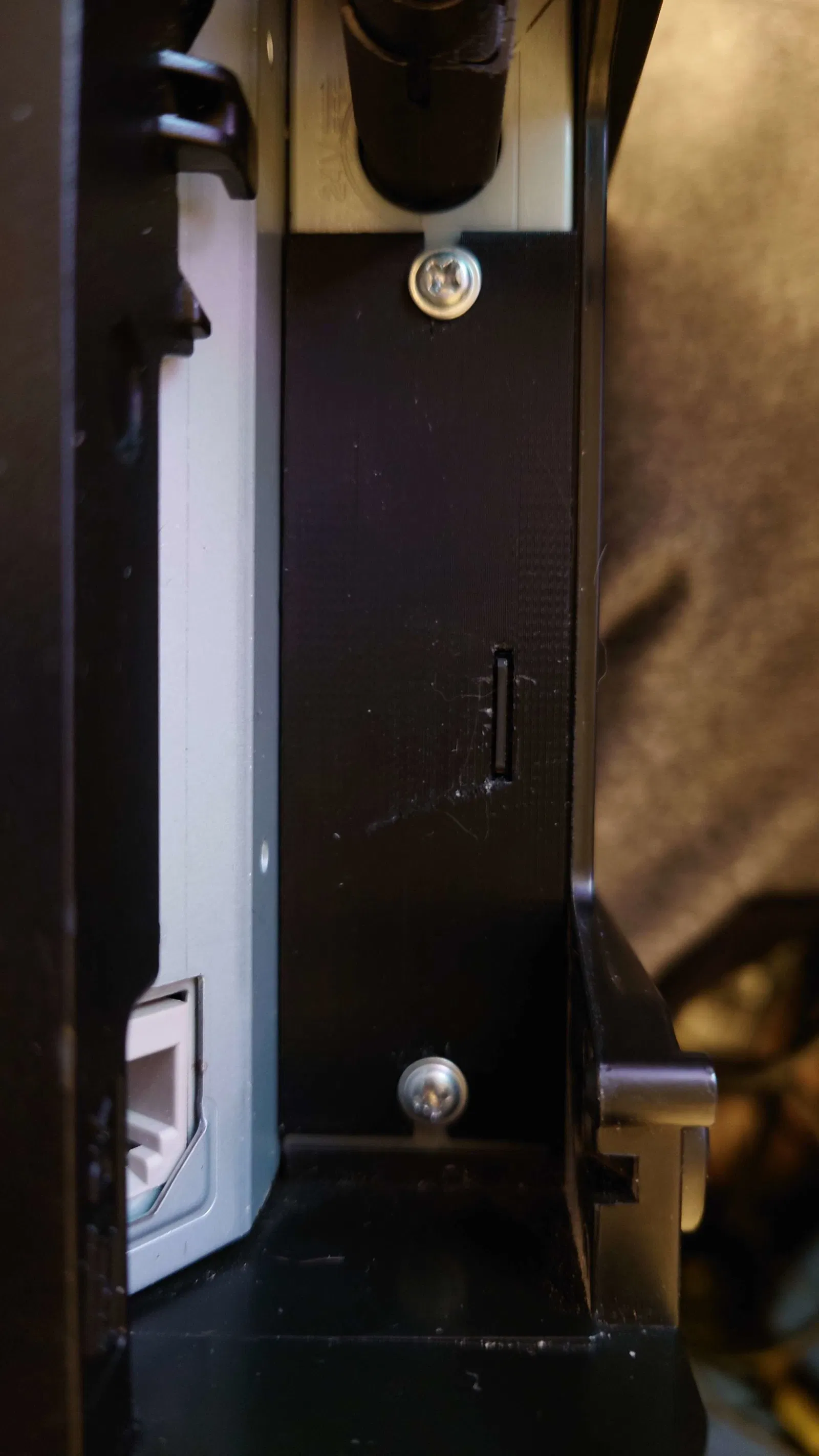

Mình dùng vài con ốc M3x10, loại này vừa khít mà không cần dùng thêm ốc cấy (threaded inserts), nhưng tùy máy của bạn mà kết quả có thể khác nhé.
Bạn có thể kết hợp với CUPS (https://www.cups.org/) để kết nối máy in không dây với PC hoặc các thiết bị khác.
