Nắp Thông Gió Hình Chữ Nhật - Parametric

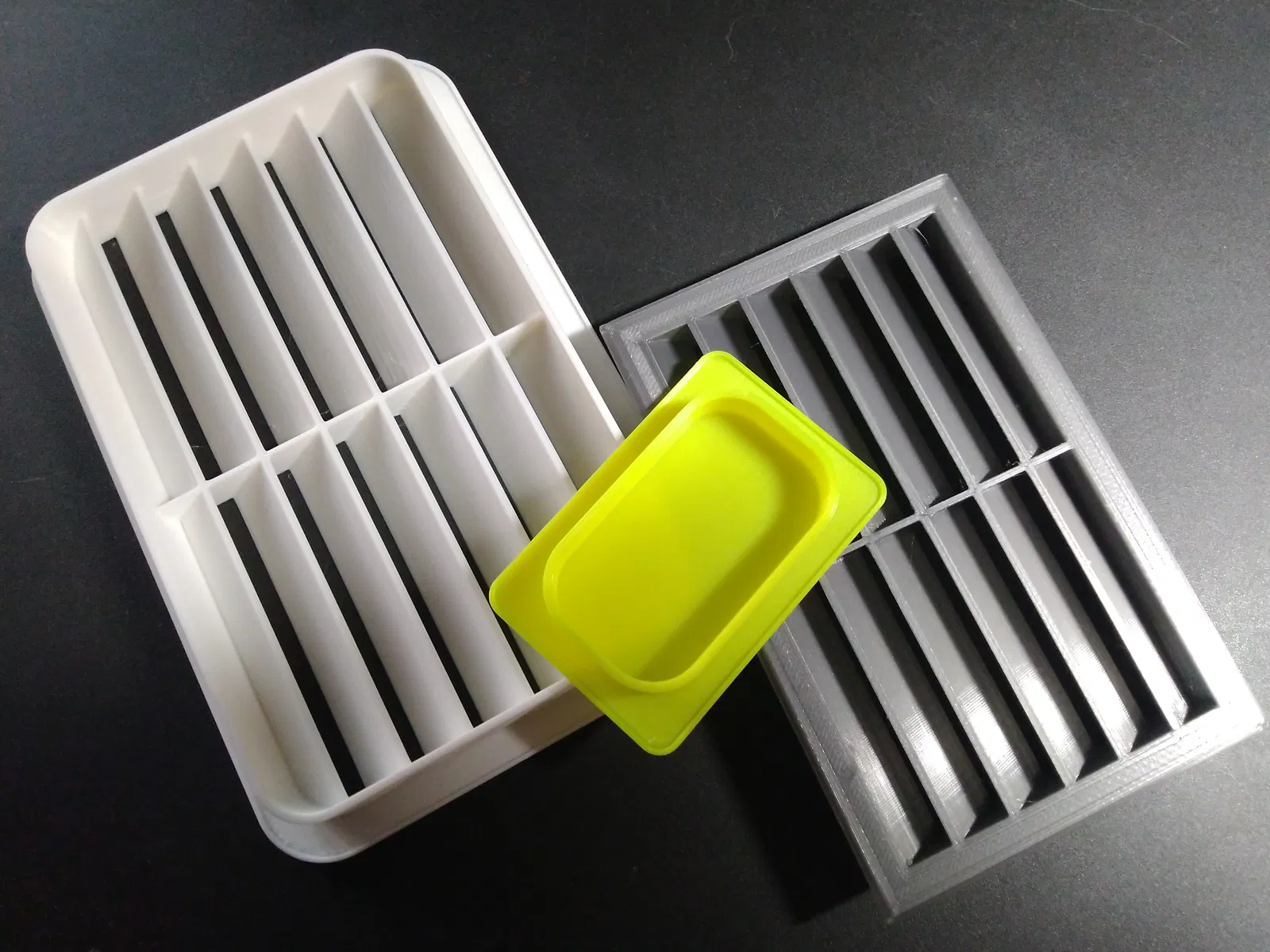

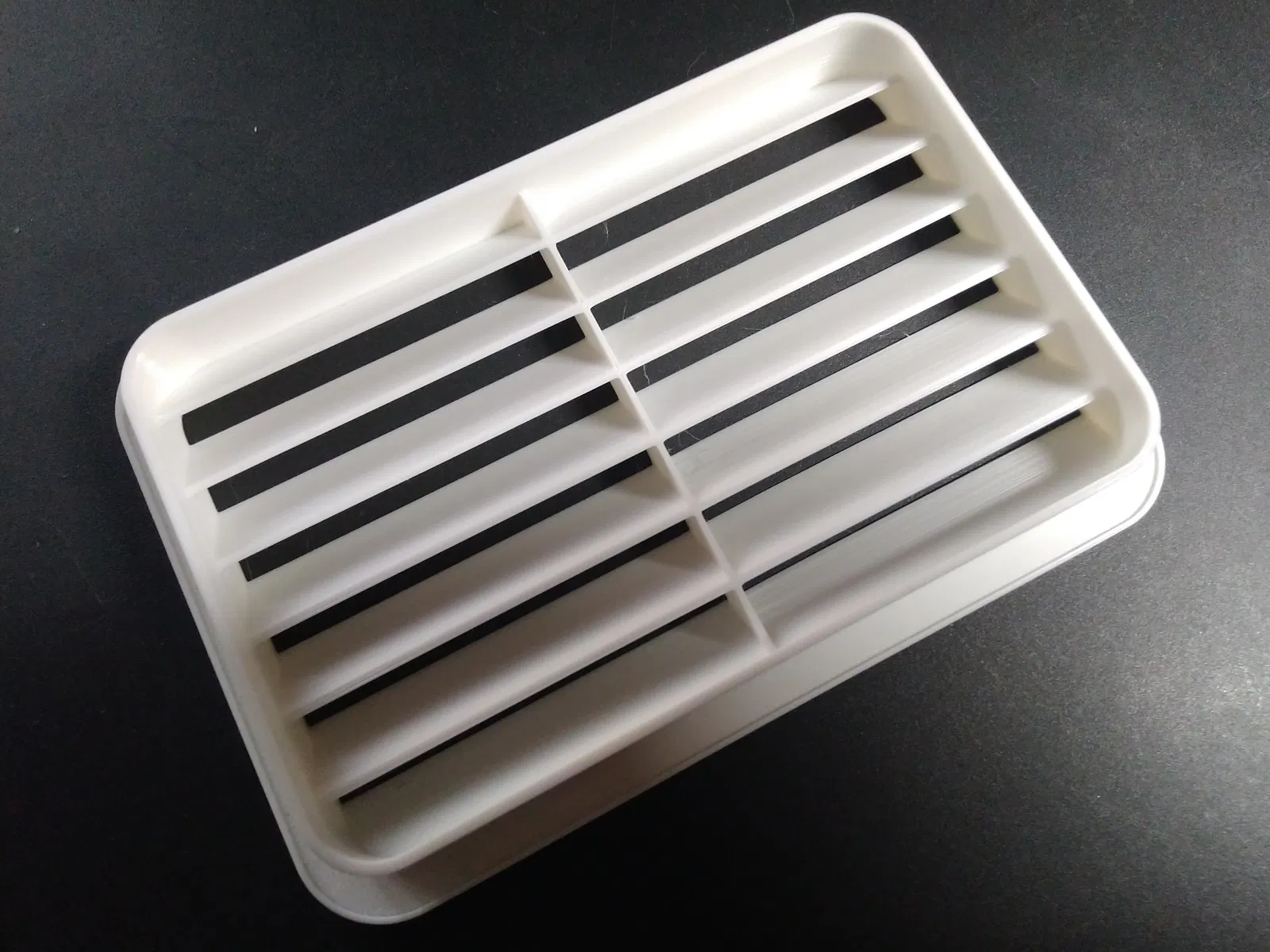

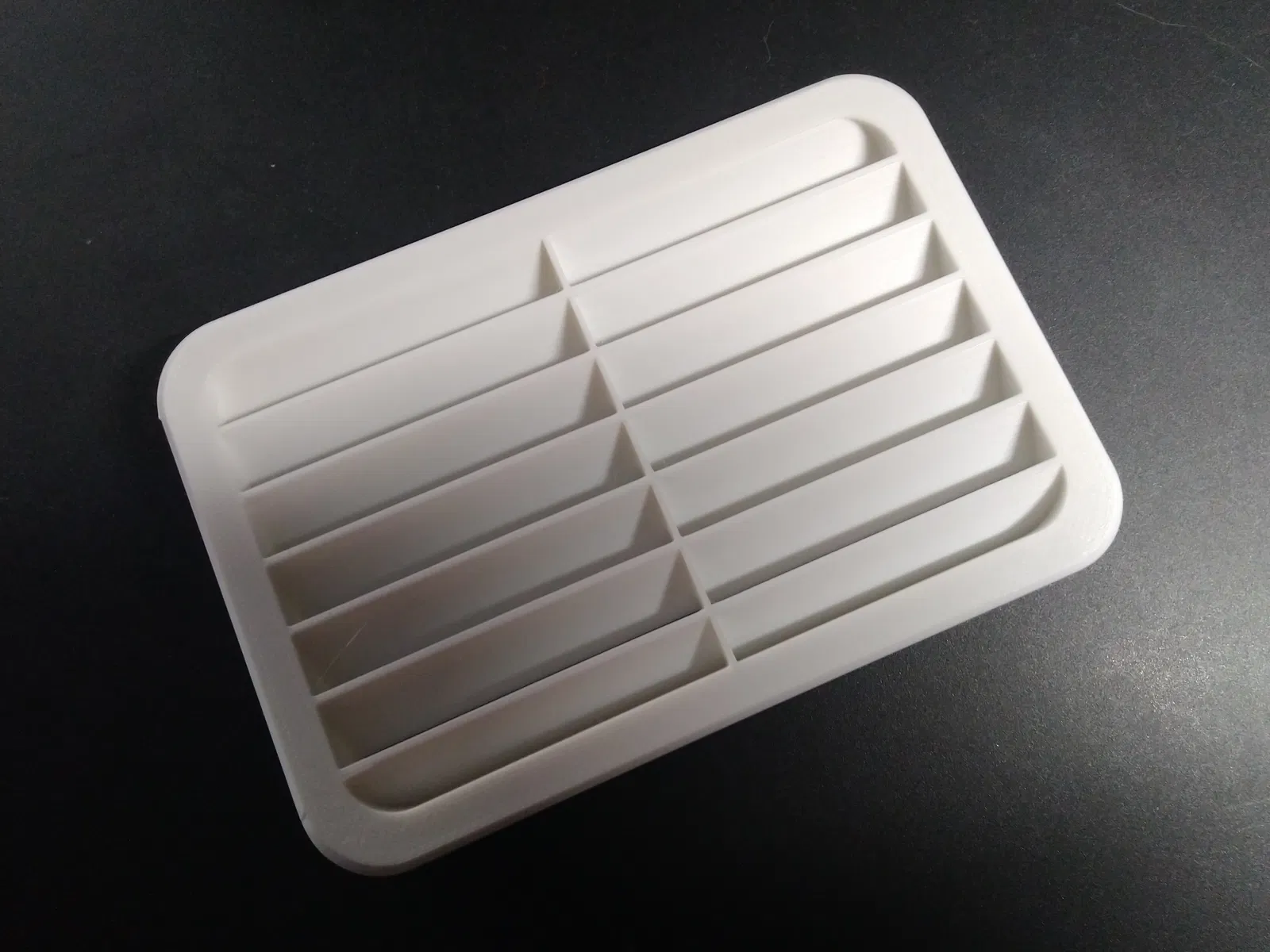

Đây là bộ nắp thông gió có thể tùy chỉnh mà bạn có thể tự tạo bằng OpenSCAD. Các nắp này có hình chữ nhật và không cần hỗ trợ (support) khi in.

Lưu ý rằng các file .stl trong bộ này có một số đặc điểm chung:

• Độ dày của tường và các lá chắn lần lượt là 1.5mm và 1mm.
• Bán kính của ống và tấm phẳng lần lượt là 6mm và 10mm.
• Kích thước thực tế nhỏ hơn 0.2mm so với thông số danh nghĩa để đảm bảo lắp đặt vừa khít.

Bạn có thể điều chỉnh các thông số trong file .scad để phù hợp với nhu cầu của mình. Trong file .scad không có sẵn các mức bù trừ (offset), vì vậy mình khuyên bạn nên tự điều chỉnh bằng cách trừ đi 0.2mm từ chiều dài mong muốn (ví dụ: đặt 99.8mm cho chiều cao/chiều rộng 100mm). Con số này có thể thay đổi tùy thuộc vào độ chuẩn xác của máy in của bạn.

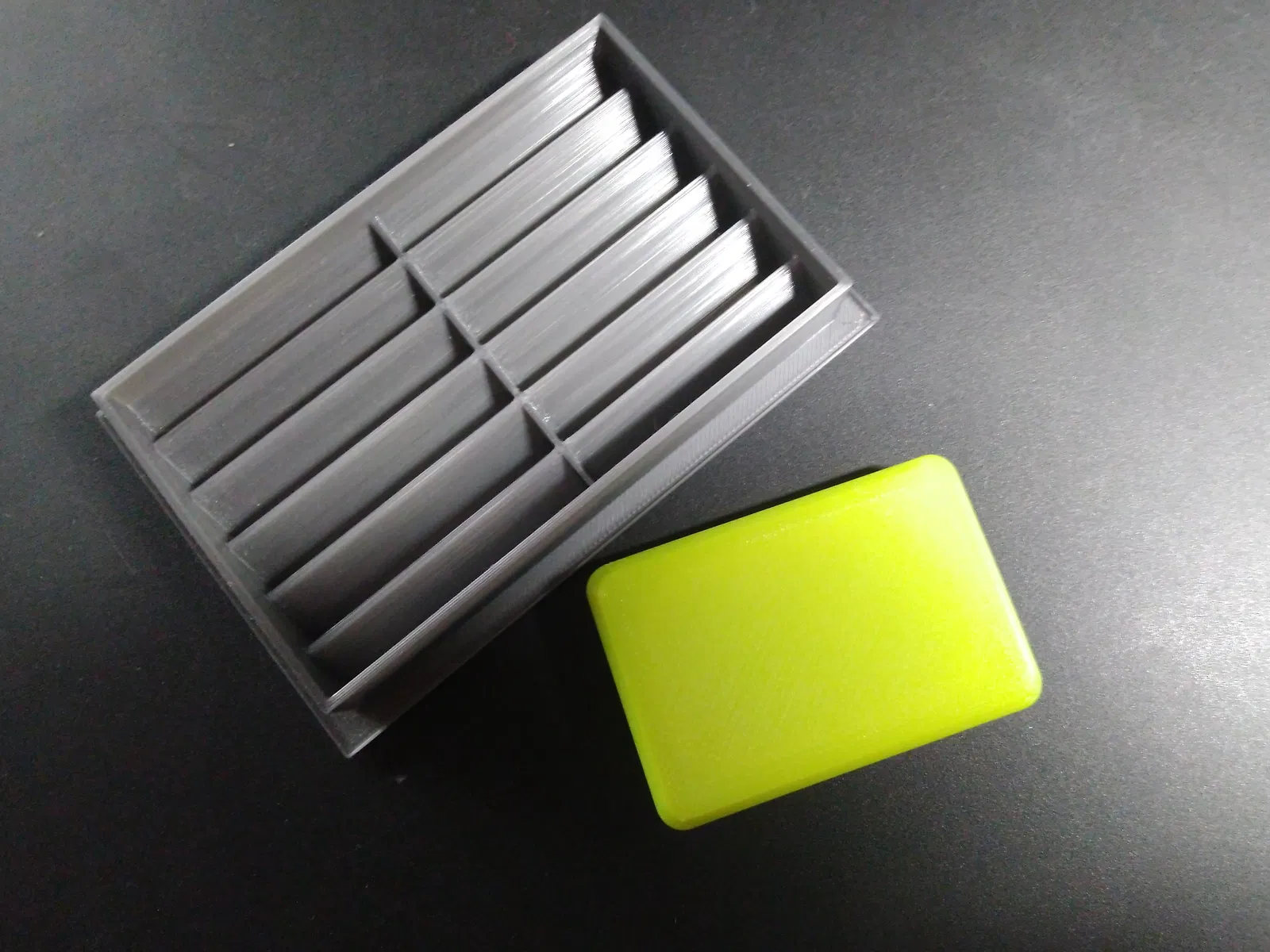

Bạn cũng có thể tạo một tấm bịt kín bằng cách đặt biến finAngle về 0.

Dưới đây là danh sách các giá trị có thể thay đổi trong file .scad:

• tubeX: Chiều rộng của ống
• tubeY: Chiều cao của ống
• tubeH: Độ sâu của ống đi vào lỗ thông gió
• tubeR: Bán kính bo góc của ống (đặt bằng 0 nếu muốn góc vuông)
• plateX: Chiều rộng của tấm chắn
• plateY: Chiều cao của tấm chắn
• plateR: Bán kính bo góc của tấm chắn (đặt bằng 0 nếu muốn góc vuông)
• finH: Chiều cao của các lá chắn
• finAngle: Góc nghiêng của lá chắn (đặt bằng 0 để tạo tấm phẳng kín)
• finAmount: Số lượng lá chắn
• gridDividers: Số lượng thanh chia lưới để hỗ trợ các lá chắn dài (đặt bằng 0 nếu không dùng)
• tubeWallT: Độ dày tường của phần ống
• gridWallT: Độ dày tường của các lá chắn
• plateT: Độ dày của tấm chắn

Ngoài ra còn có một gờ nhỏ ở cạnh ngoài của tấm chắn để lắp đặt chắc chắn hơn. Bạn có thể điều chỉnh các thông số:

• plateLipH - Chiều cao gờ
• plateLipT - Độ dày gờ

Bạn có thể loại bỏ gờ (hoặc bất kỳ thành phần nào khác) bằng cách thêm dấu comment vào lệnh gọi module tương ứng, ví dụ: lip();.

Để xem các loại nắp thông gió hình tròn, hãy kiểm tra tại đây:

Nắp Thông Gió Tròn - Parametric
