Nắp thông hơi tròn dạng tham số

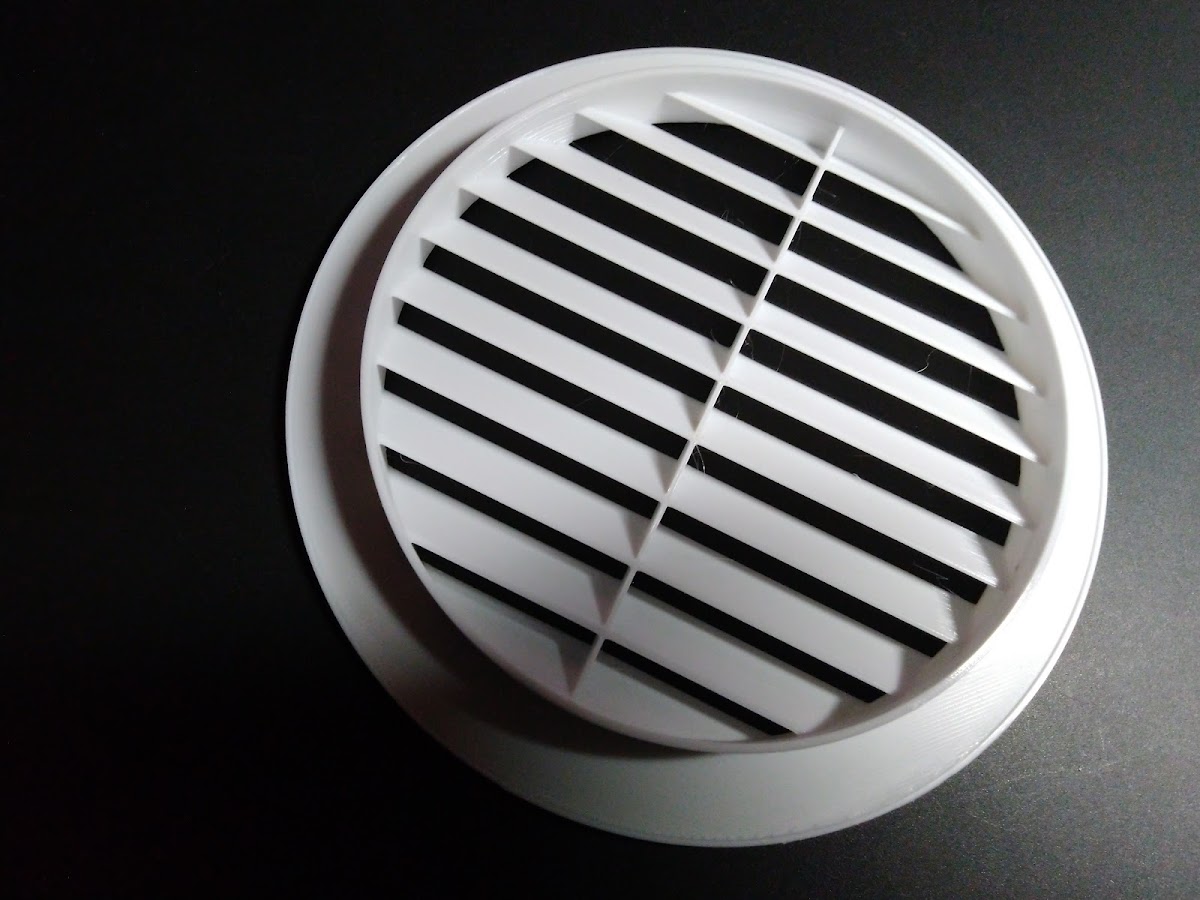

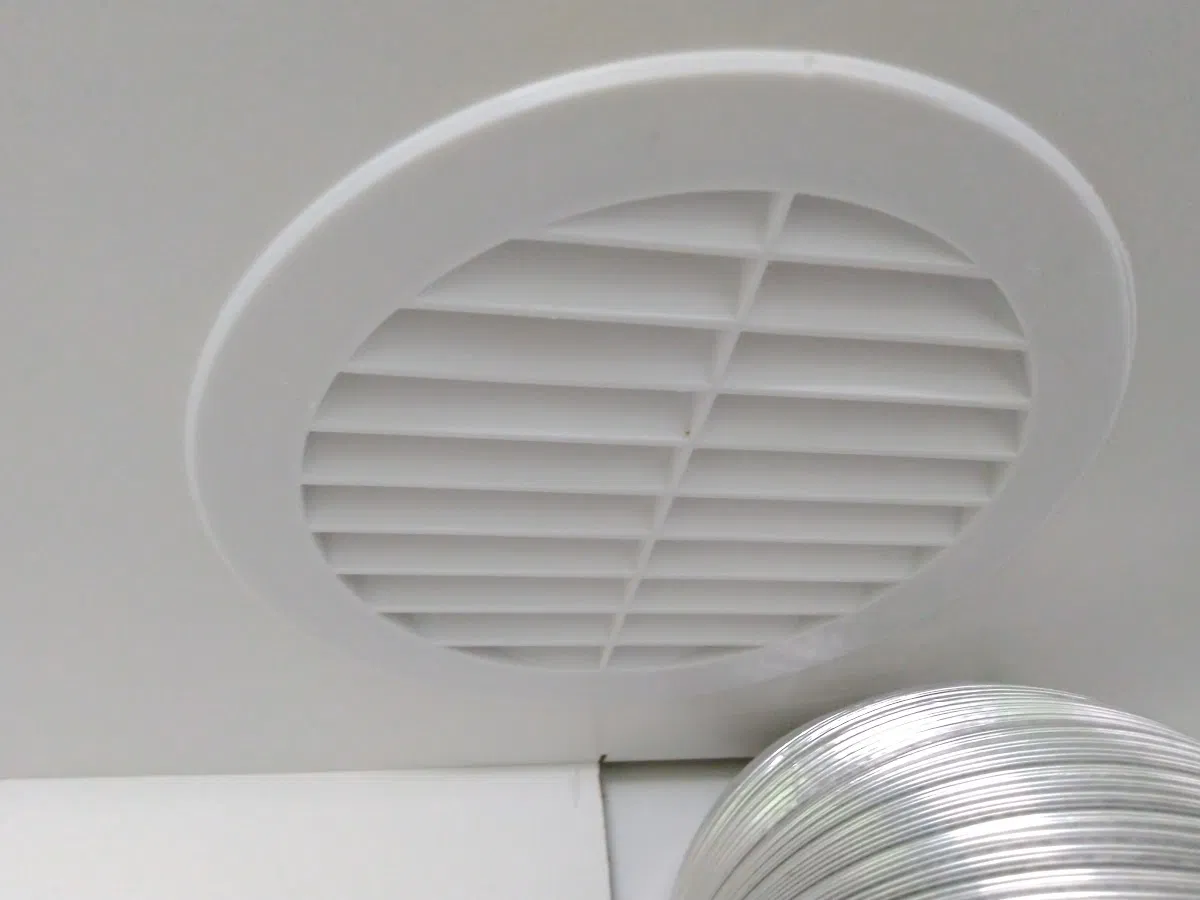

Nắp thông hơi tròn dạng tham số làm bằng OpenSCAD, không cần hỗ trợ.

Lưu ý là đường kính của tất cả các tệp .stl đều được đặt nhỏ hơn 0,1mm so với thông số đã ghi để có khoảng hở.

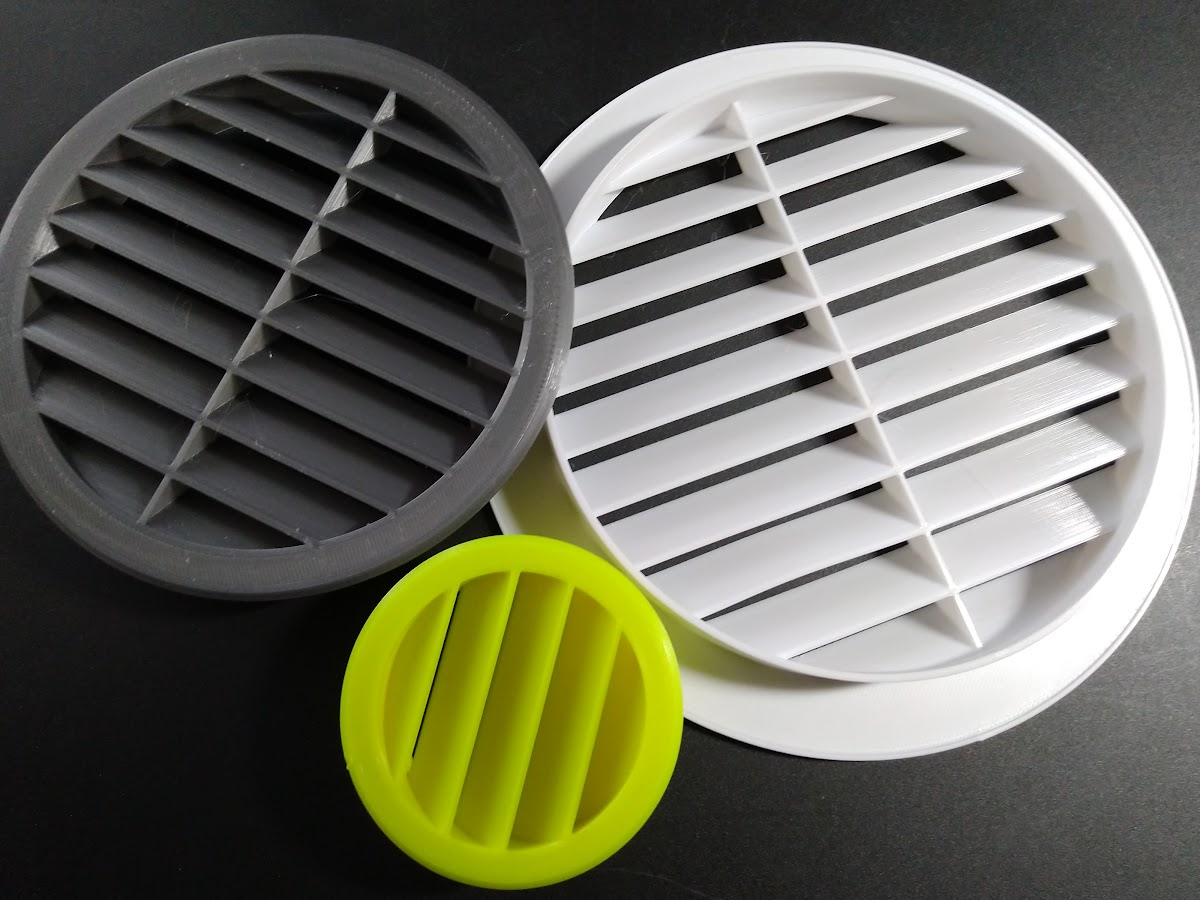

Tất cả các tệp .stl được cung cấp đều có độ dày thành là 1,5mm và độ dày cánh tản nhiệt là 1mm.

Không có bất kỳ độ lệch nào được cài sẵn trong tệp .scad, nên tôi khuyên bạn nên đặt đường kính ống nhỏ hơn 0,1mm so với yêu cầu (ví dụ: sử dụng 99,9mm cho ống 100mm). Điều này sẽ tùy thuộc vào cách máy in của bạn được hiệu chuẩn.

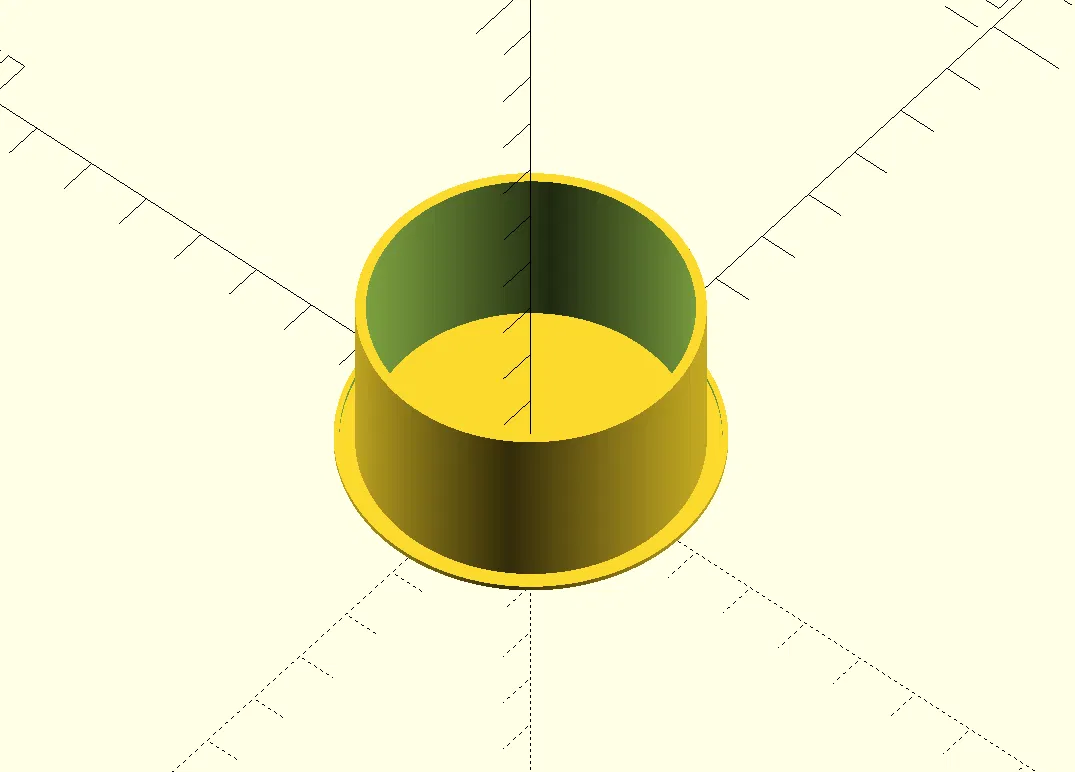

Cũng có thể tạo một nút bịt kín hoàn toàn bằng cách đặt biến finAngle thành 0.

Đây là danh sách các giá trị có thể thay đổi trong tệp .scad:

• tubeD - đường kính lỗ cần che
• plateD - đường kính của tấm che
• tubeH - chiều cao ống (phần ống đi vào lỗ)
• finH - chiều cao cánh tản nhiệt
• finAngle - góc cánh tản nhiệt (tạo thành tấm kín nếu đặt là 0)
• finAmount - số lượng cánh tản nhiệt
• gridDividers - số lượng bộ chia cánh tản nhiệt để hỗ trợ các cánh dài (0 là không có bộ chia)
• tubeWallT - độ dày thành của phần ống
• gridWallT - độ dày thành của cánh tản nhiệt
• plateT - độ dày tấm che

Ngoài ra còn có một gờ nhỏ ở cạnh ngoài của tấm che để khớp tốt hơn. Bạn cũng có thể điều chỉnh các thông số của nó:

• plateLipH - chiều cao gờ
• plateLipT - độ dày gờ

Bạn có thể xóa gờ (hoặc bất kỳ bộ phận nào khác) bằng cách ghi chú lại lệnh gọi mô-đun tương ứng, ví dụ: lip();.

Để biết nắp thông hơi hình chữ nhật, vui lòng xem:

cập nhật 02.05.23: cải thiện khoảng cách của bộ chia lưới cho gridDividers > 2
