Hướng dẫn lắp ráp Serra plana V2.4

Hướng dẫn lắp ráp

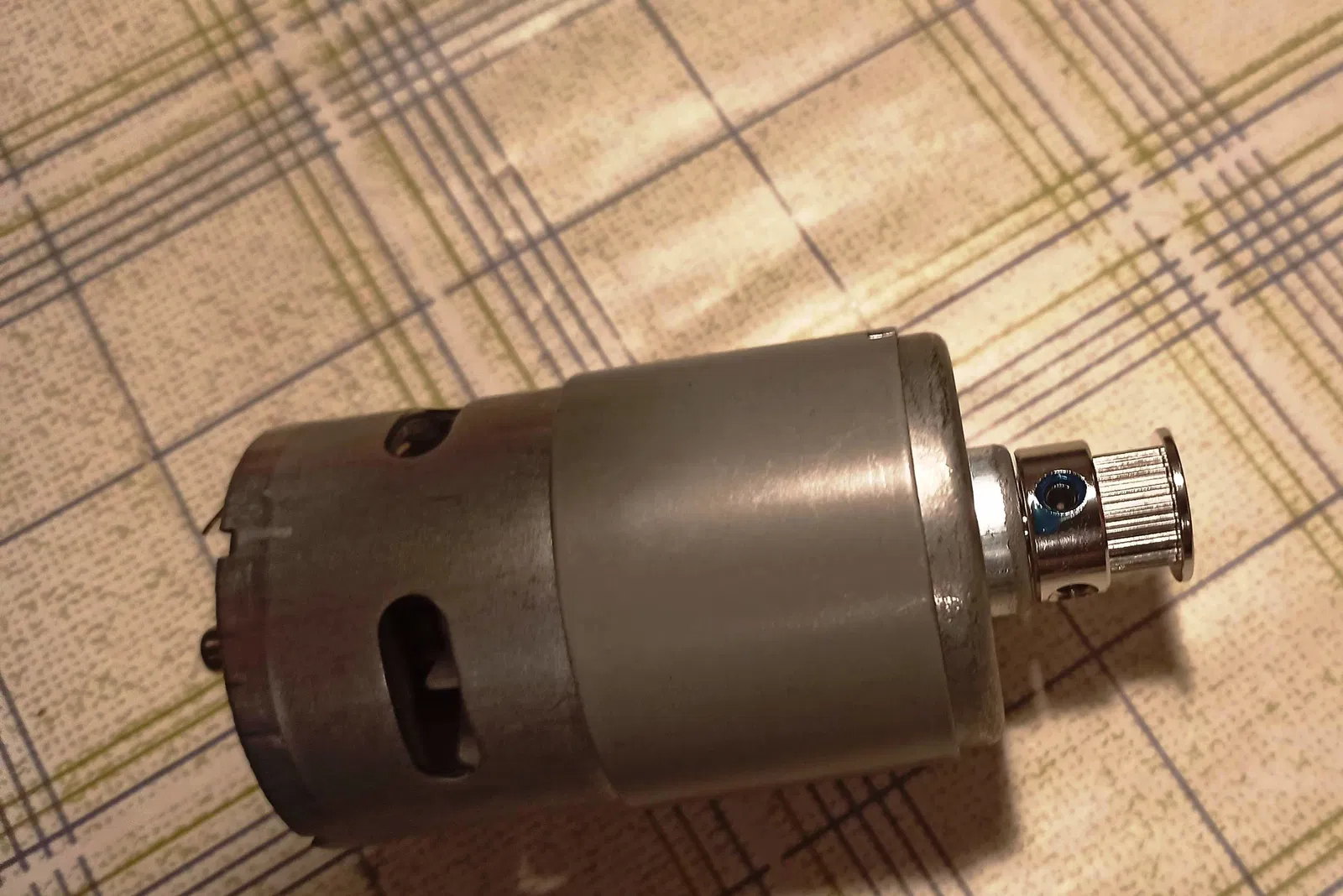

1. Lắp puly 20T (v. 1F-motor) cách mép motor 0,5 mm. Siết chặt ốc vít và nhỏ keo Loctite 243 để cố định.

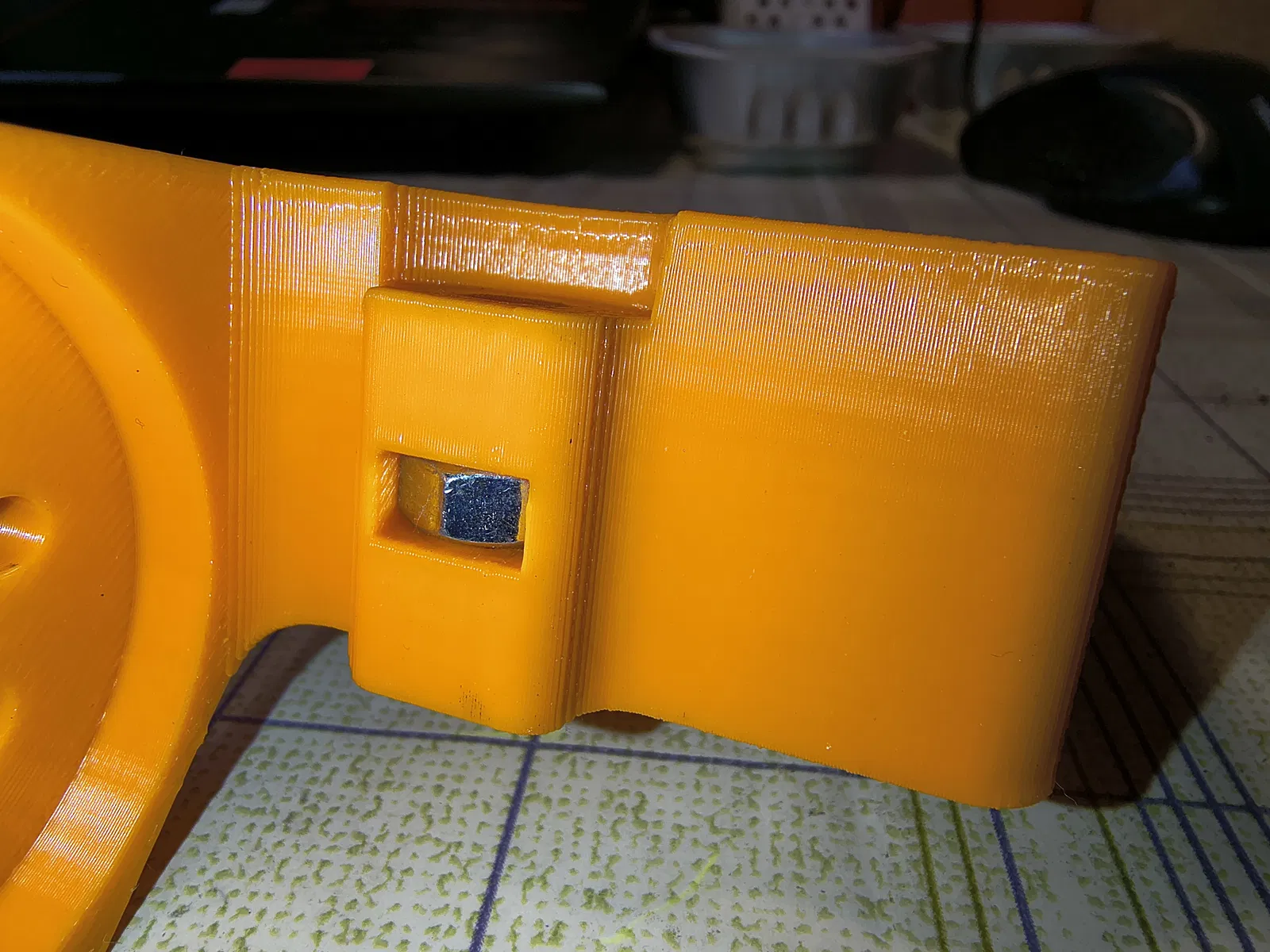

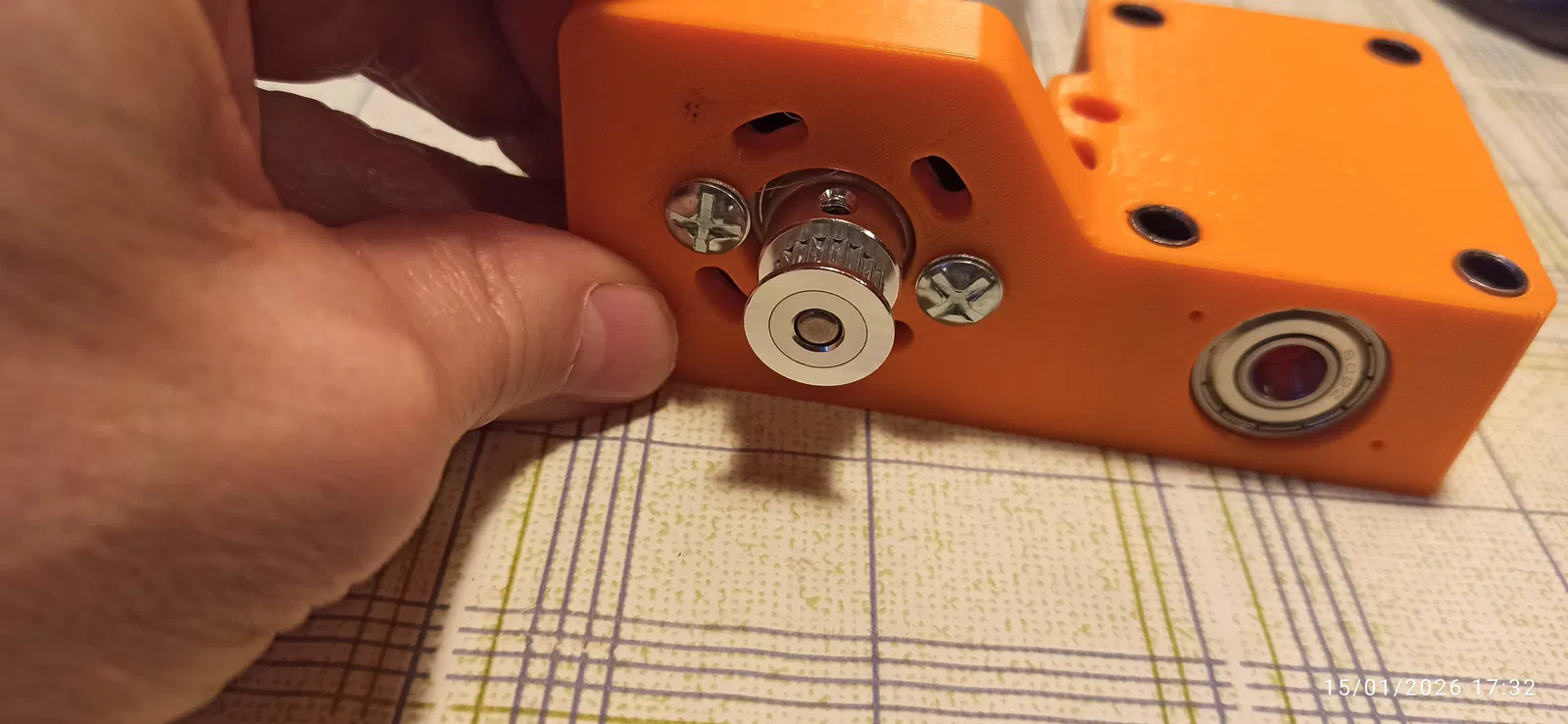

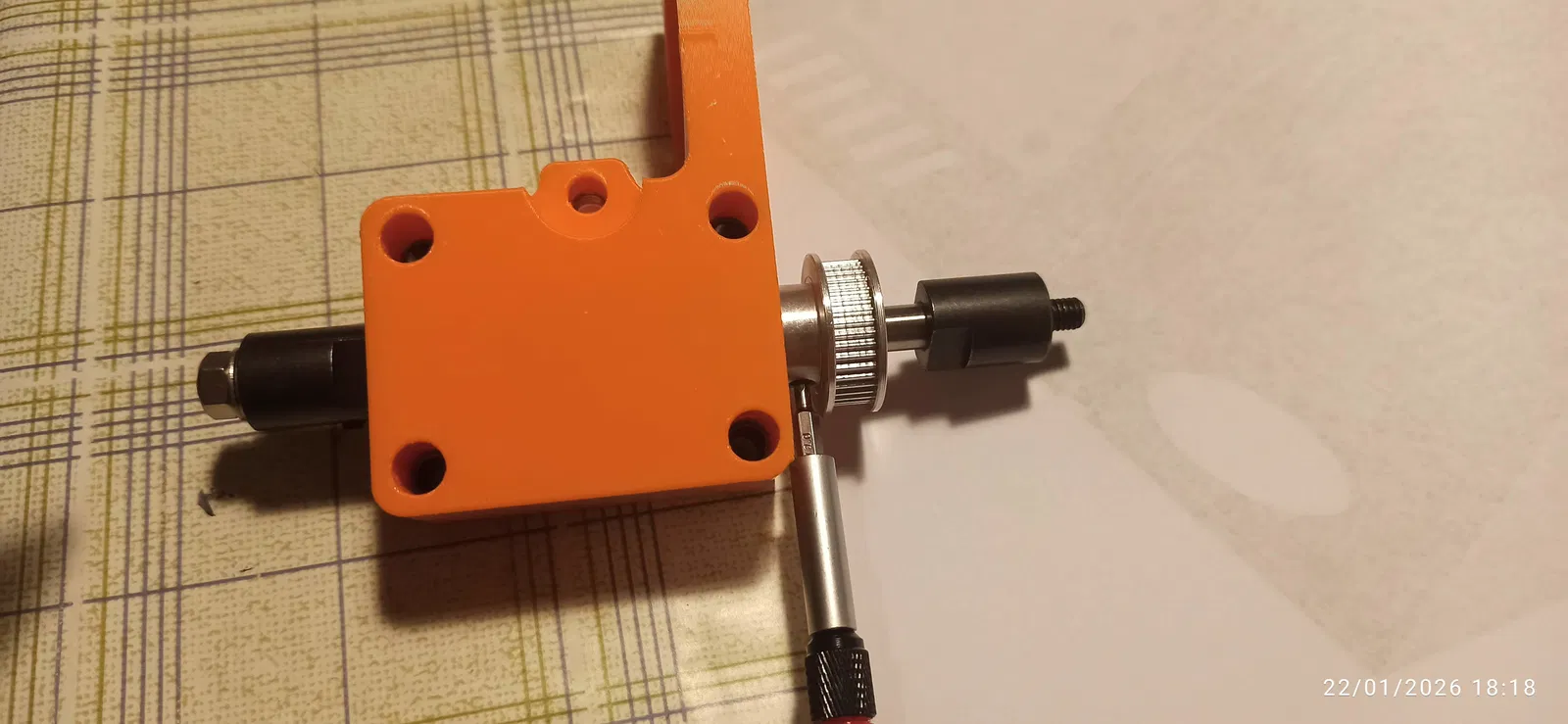

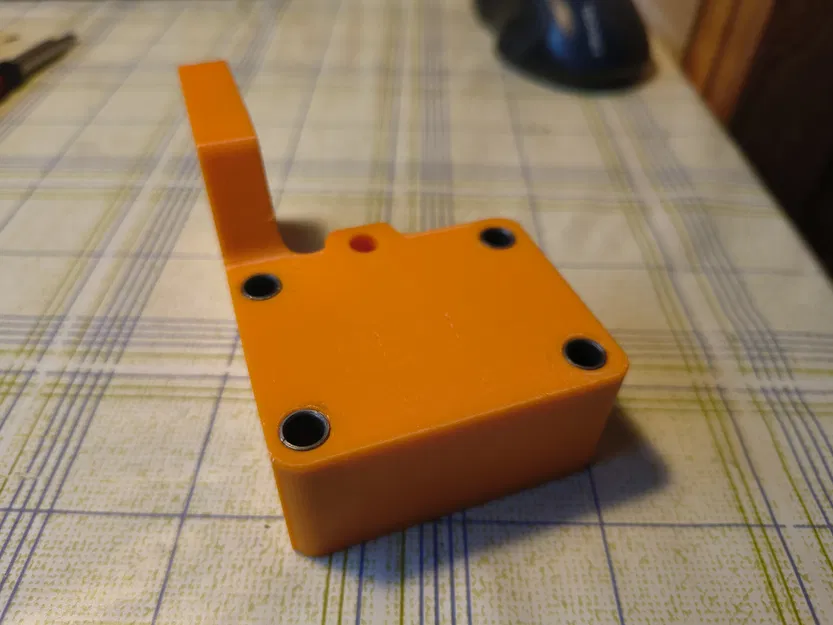

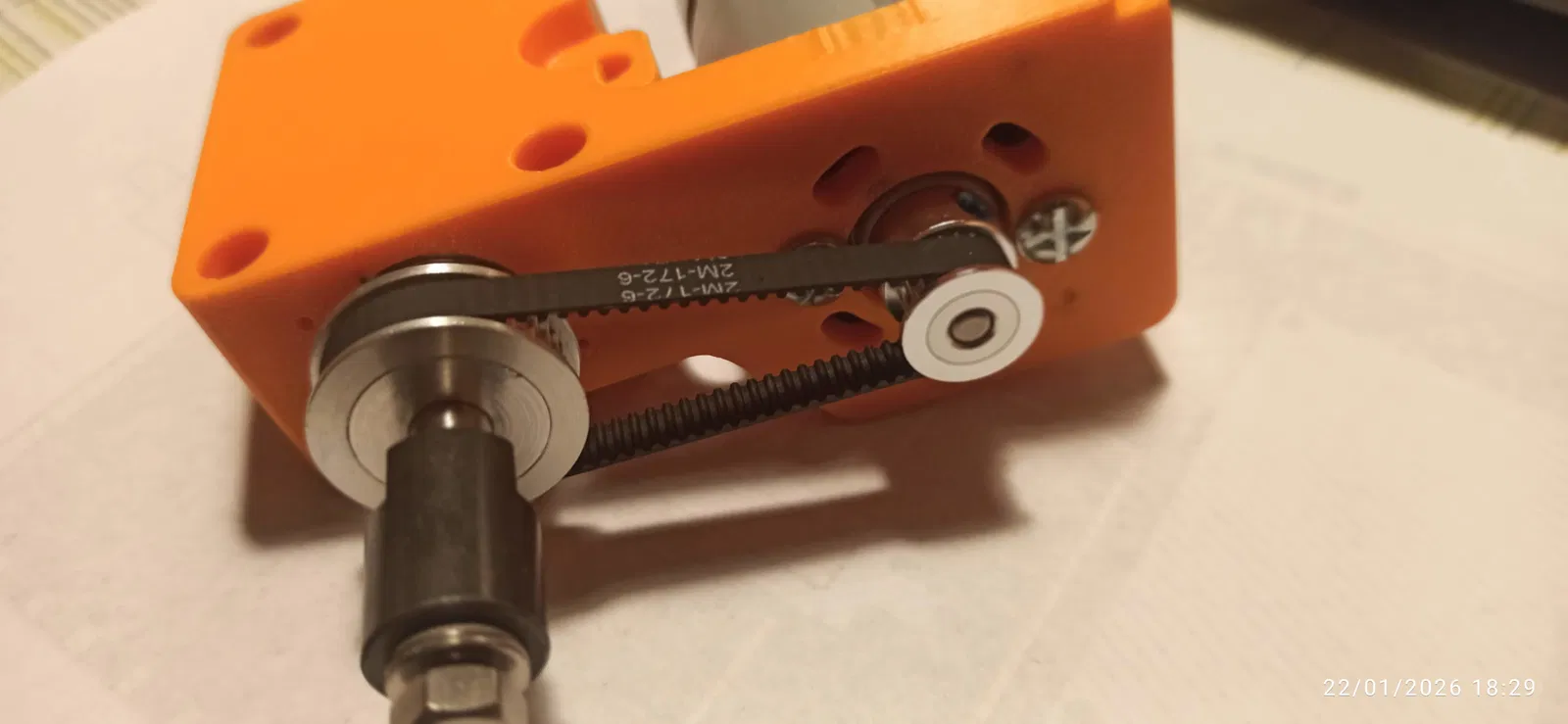

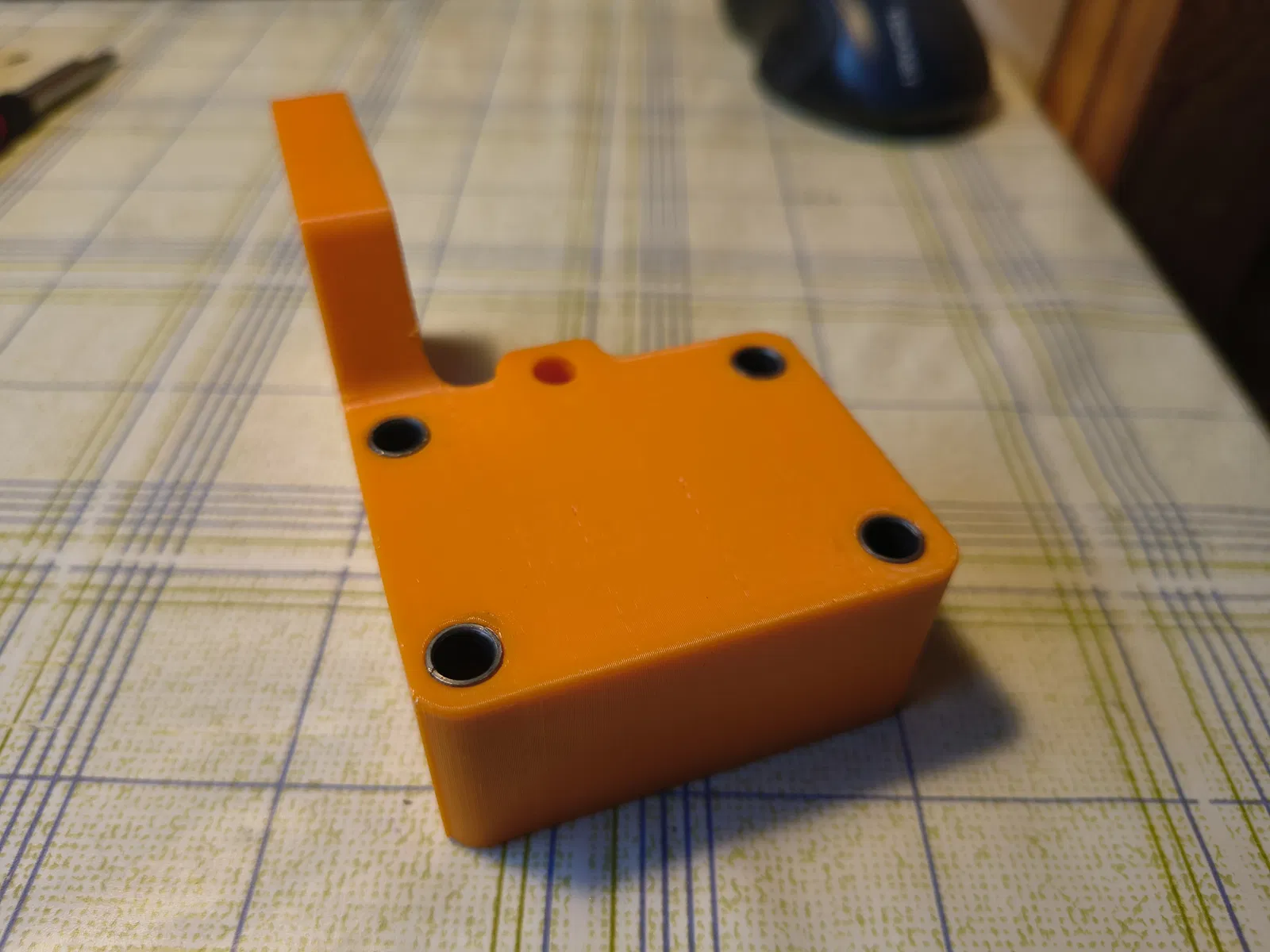

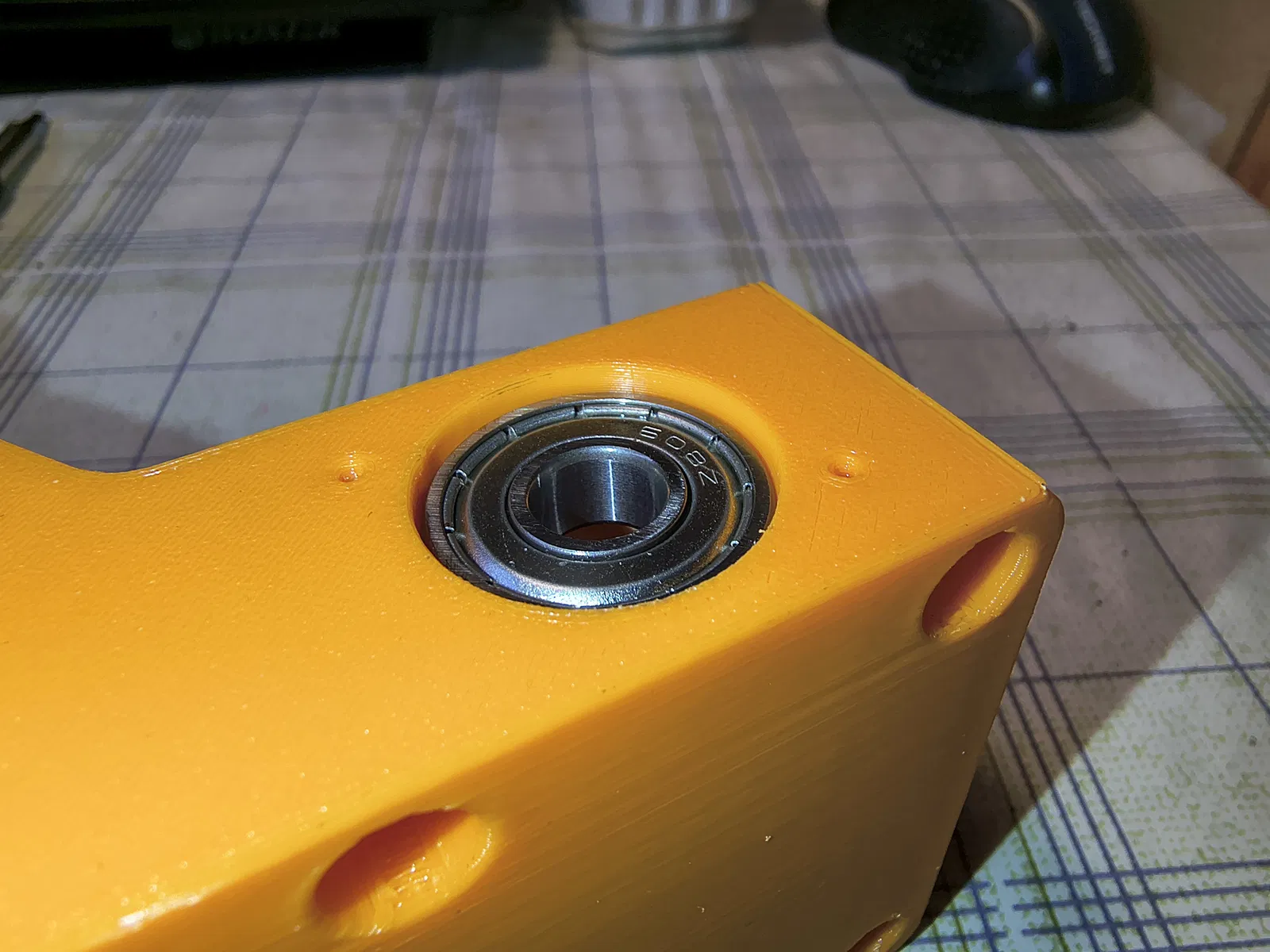

2. Tại phần 1-Cos, lắp hai vòng bi 8x22x7, trục 8mm x 120mm, các khớp nối và puly 40T sao cho thẳng hàng với vòng bi, đầu còn lại lắp khớp nối (v. hình 1D). Lắp 8 bạc đạn đã được bôi trơn (v. 4F-Cos). Đặt một đai ốc M6 vào lỗ bên (v. 3F-Cos). Lắp motor bằng 2 ốc M4x16 và long đền, nhưng chưa siết chặt (v. 5F-Cos). Lắp dây curoa 2GT-172 vào, căng dây bằng cách điều chỉnh motor rồi mới siết chặt ốc.

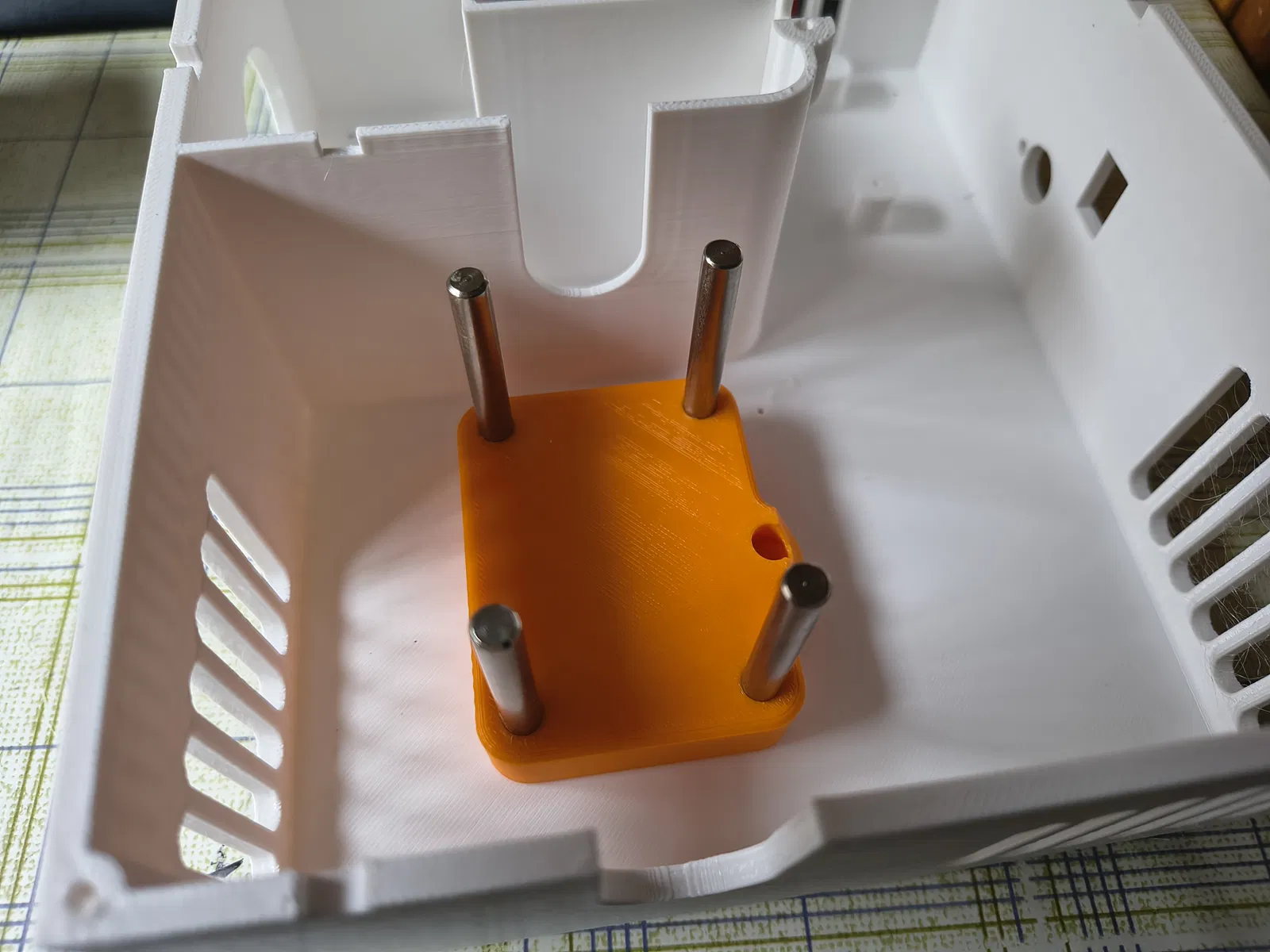

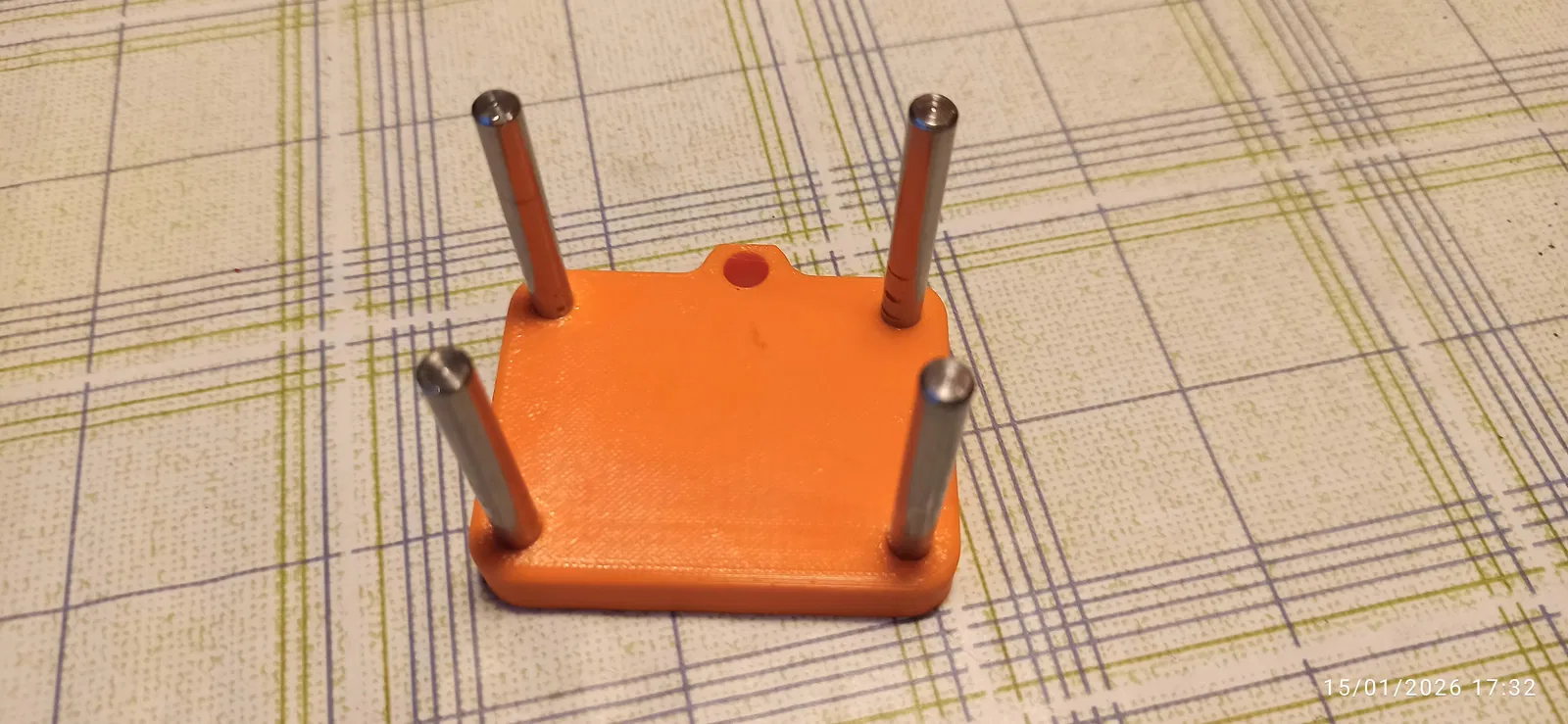

3. Lắp 4 chốt 6x50 vào 2-Suport (v. 9F-Suport). Cần đẩy chốt vào theo phương thẳng đứng để tránh bị lệch.

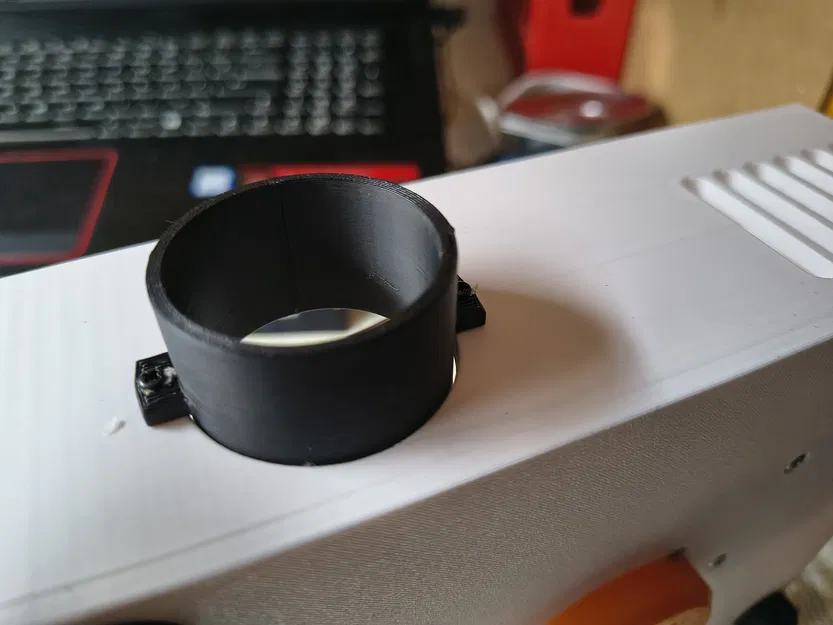

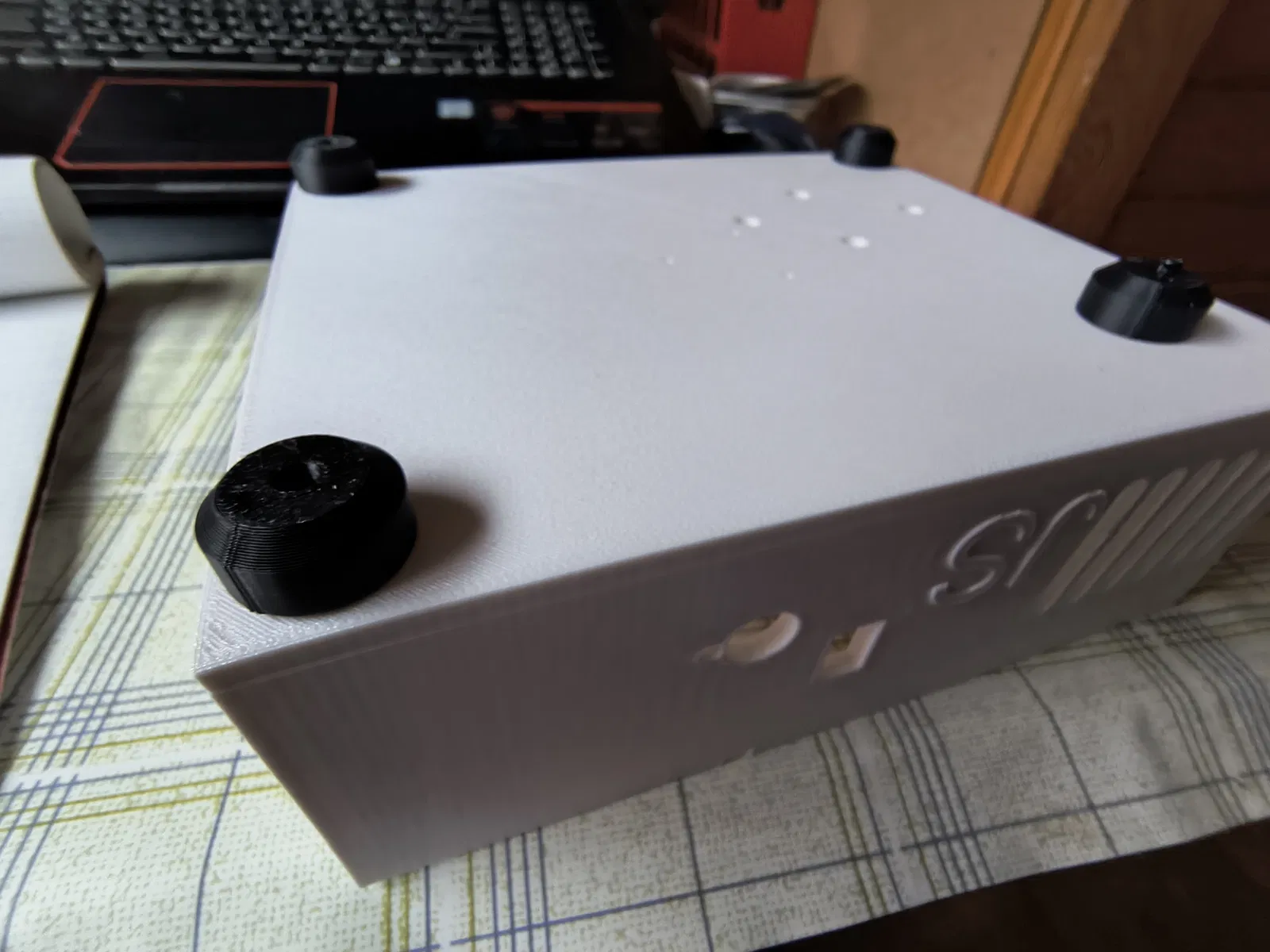

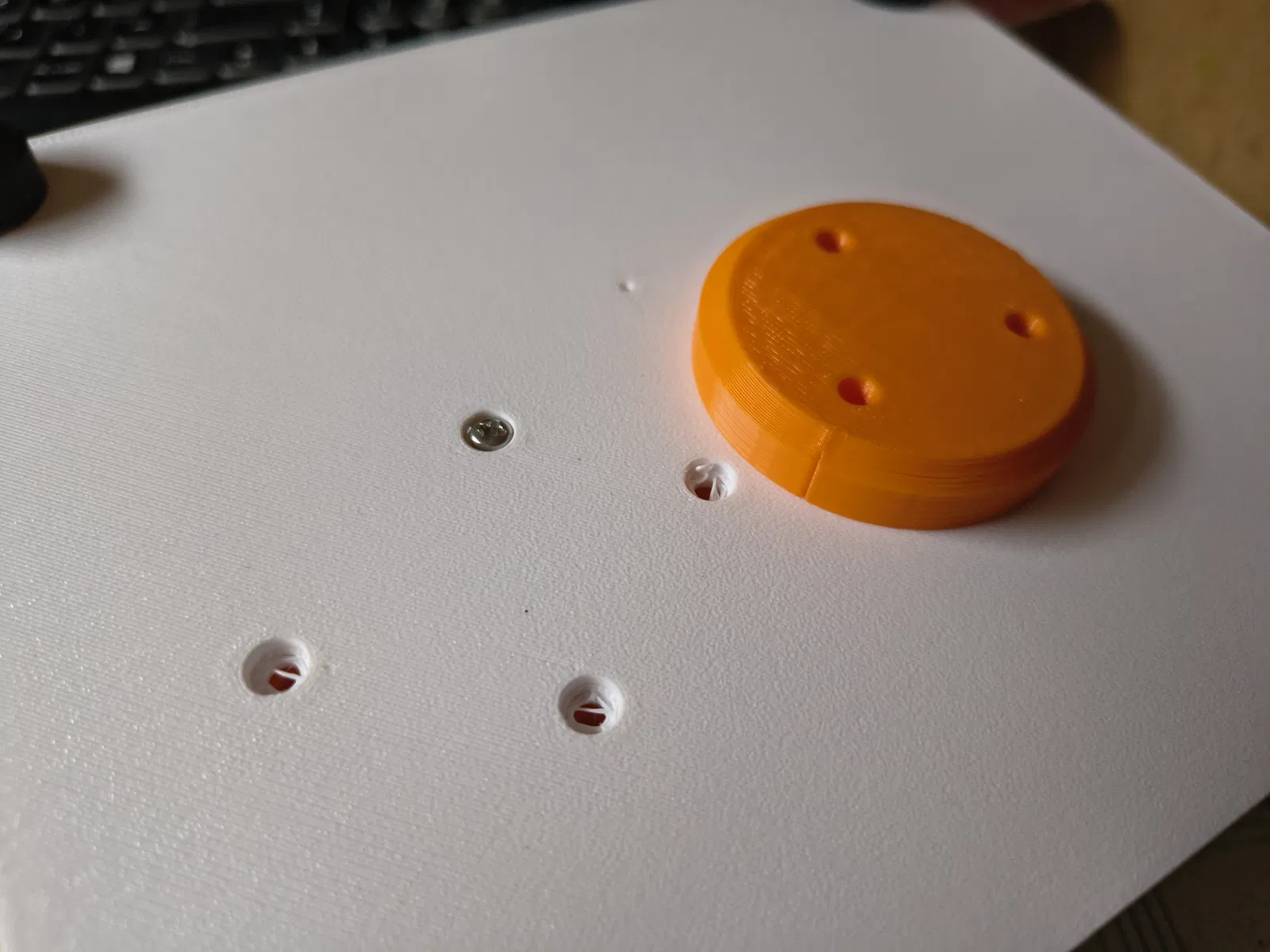

4. Tại 3-Caixa, bắt 4 ốc 8-Peus (v. 11F-Caixa) bằng 4 ốc M2.2x10. Lắp 10-Reforç central với 3 ốc M2.2x10 (v. 12F-Reforç). Lắp 7-Tub aspirador với 2 ốc M2.2x10. Cố định 2-Suport bằng 4 ốc M2.9x10 (v. 10F-Caixa).

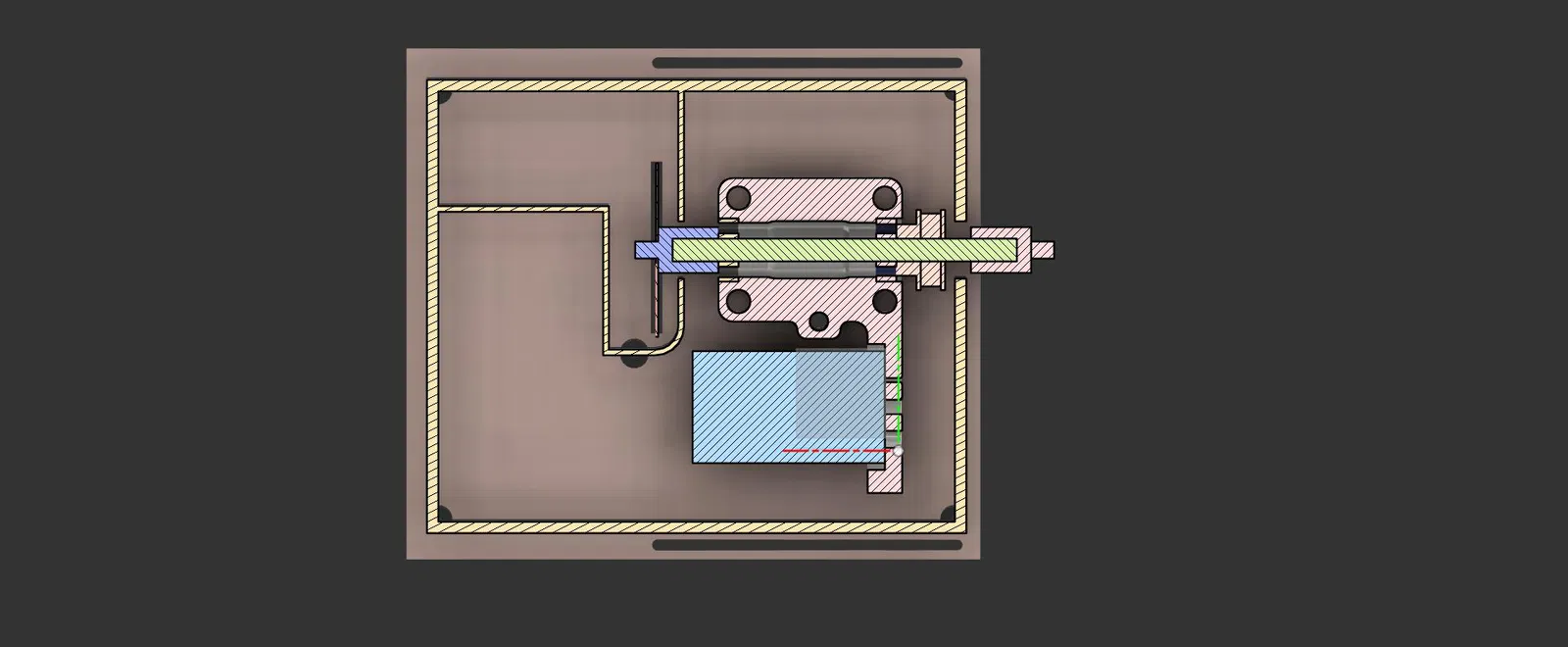

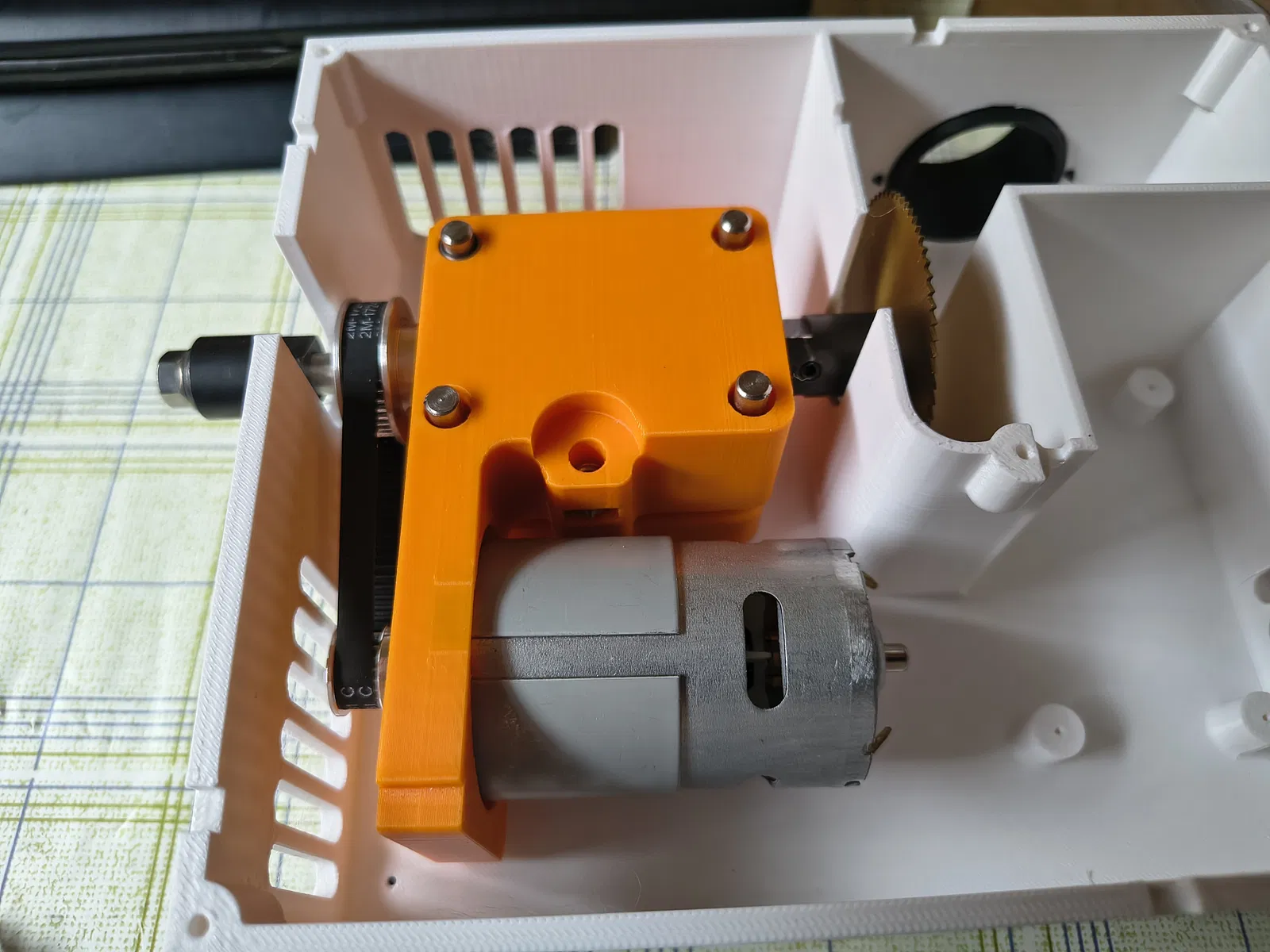

5. Đưa toàn bộ cụm 1-Cos vào (v. 19F). Đảm bảo mọi thứ di chuyển lên xuống trơn tru.

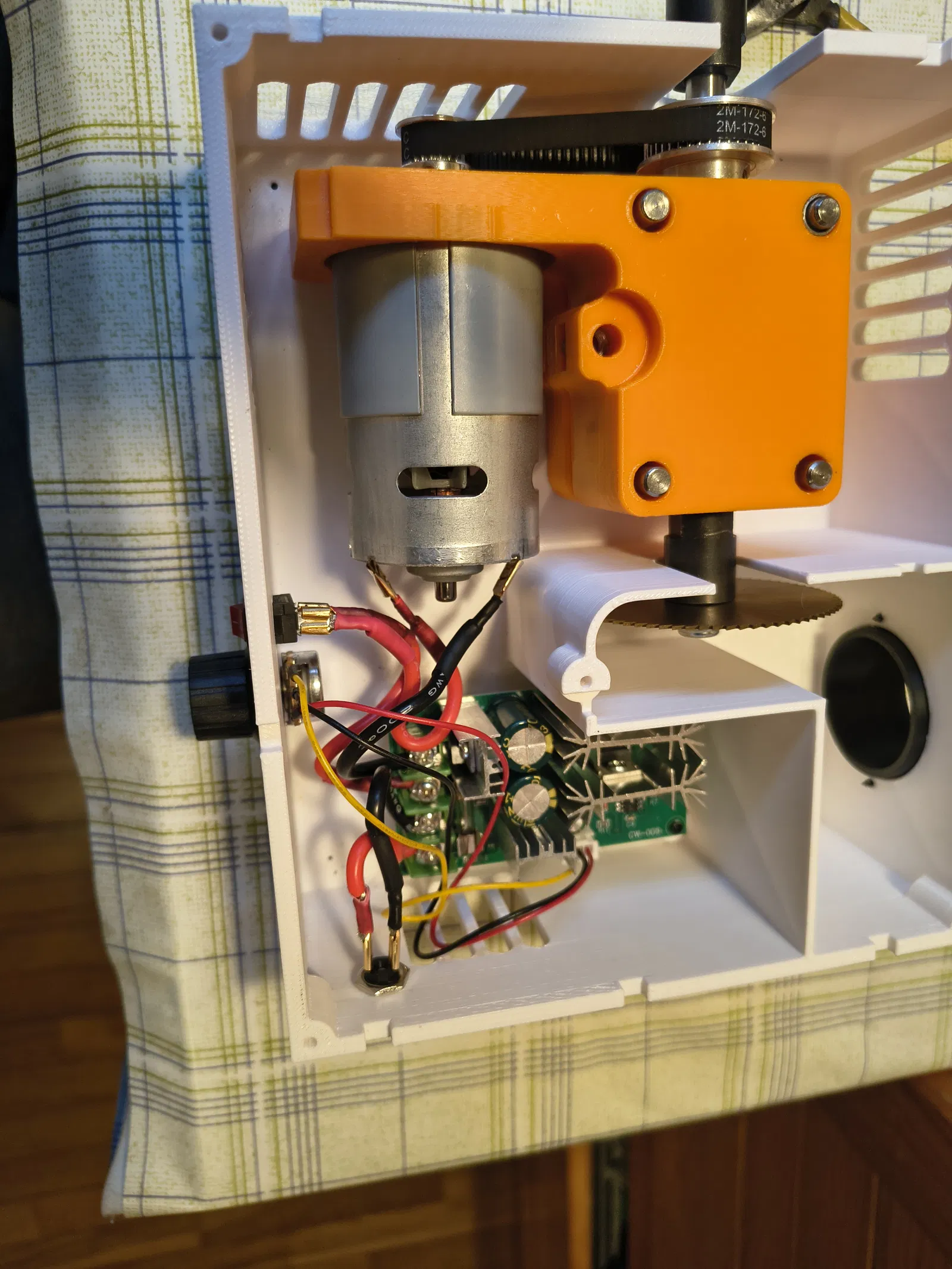

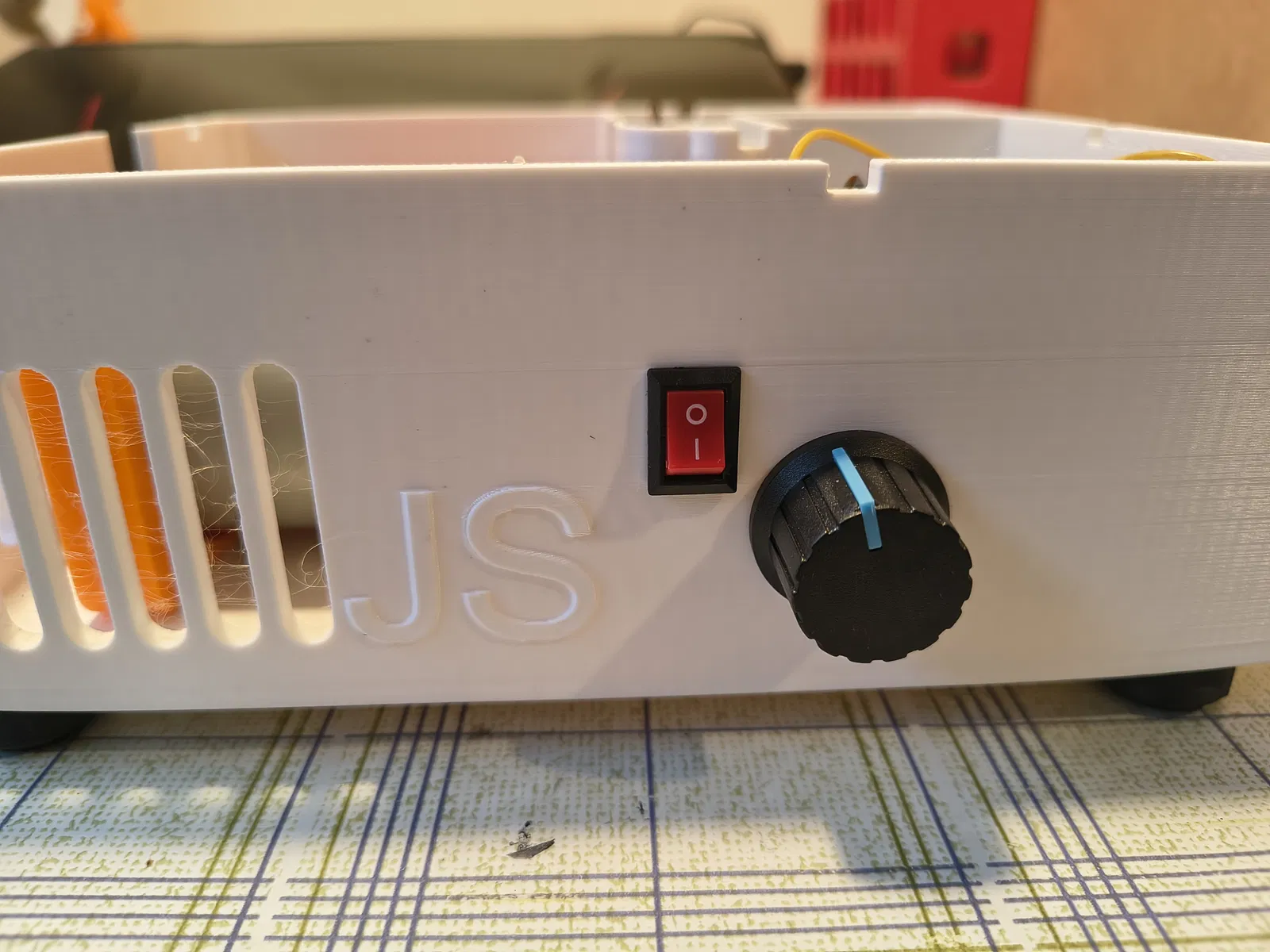

6. Lắp công tắc, đầu nối và bộ điều chỉnh tốc độ bằng 4 ốc M2.2x10. Thực hiện đấu nối theo sơ đồ bằng dây silicon 14AWG và đầu nối Faston hoặc hàn trực tiếp. Motor phải quay theo chiều kim đồng hồ.

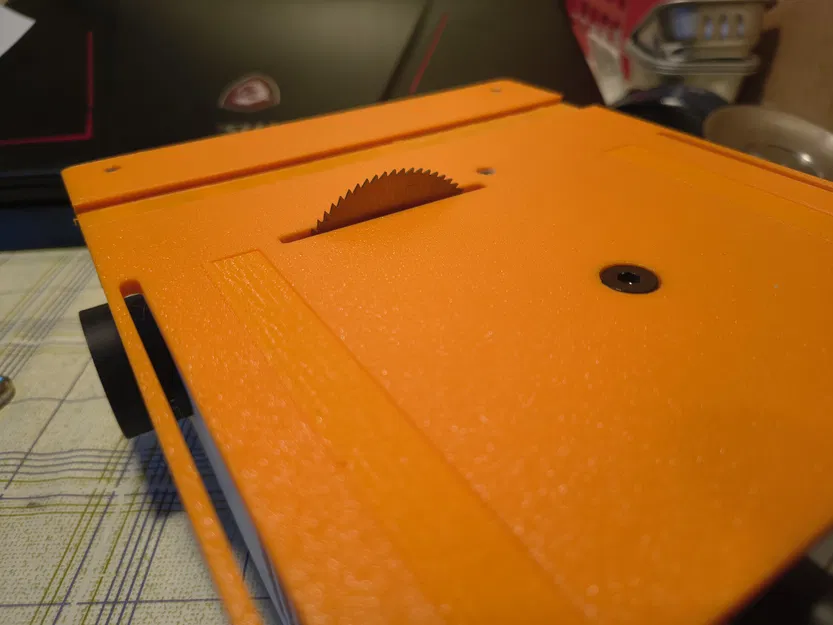

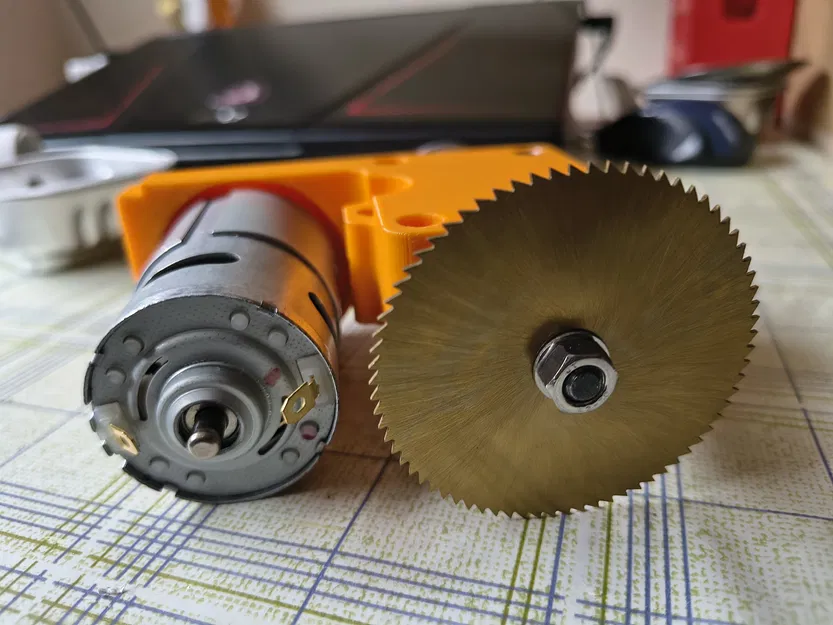

7. Lắp lưỡi cưa tròn. Các răng cưa phải quay về hướng công tắc.

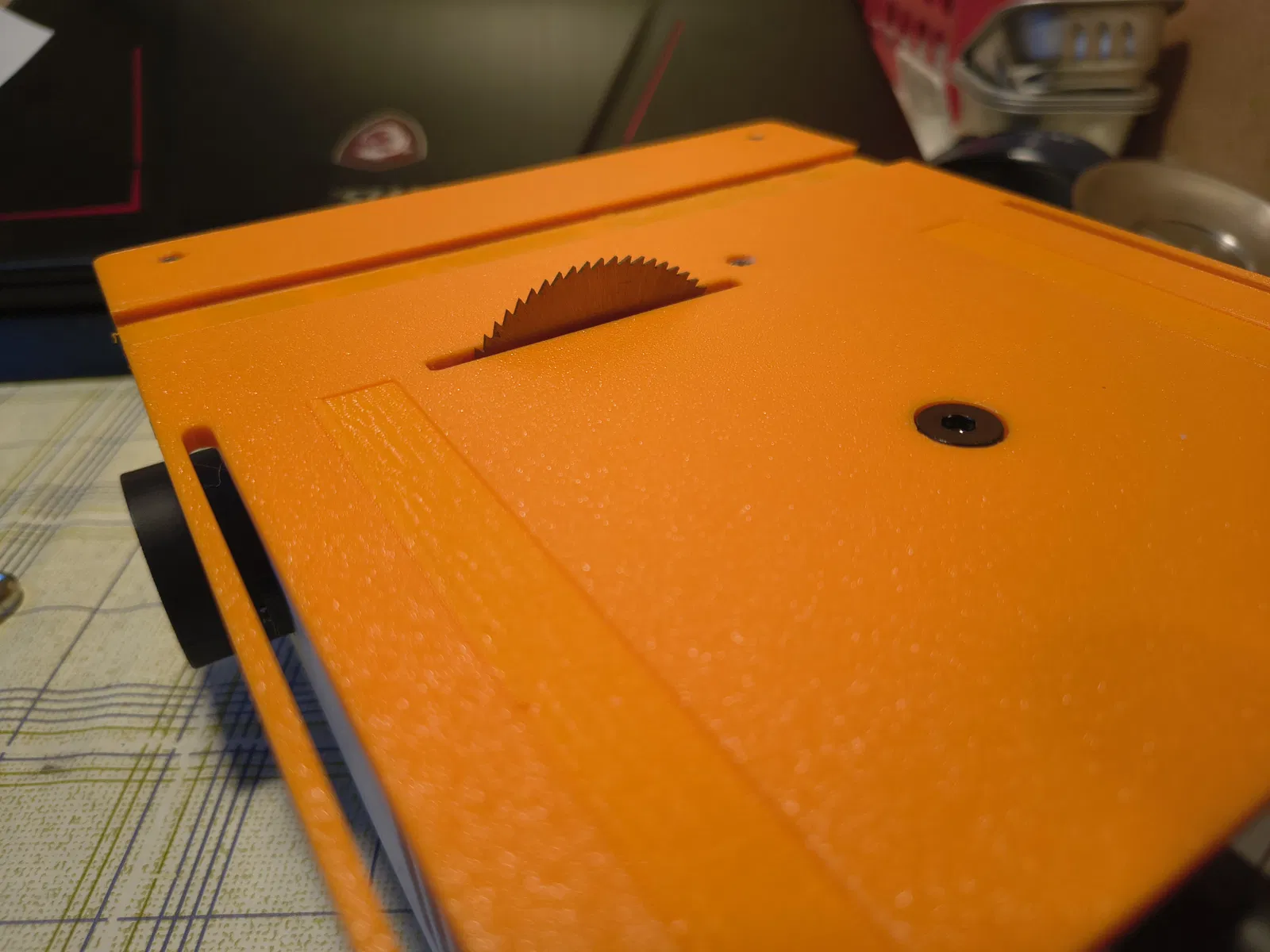

8. Lắp ốc M6x55 vào 4-Tapa rồi vặn vào 1-Cos. Đây là bộ phận dùng để nâng hạ đĩa cưa. Cố định 4-Tapa bằng 5 ốc M2.9x16.

9. Tại 5.1 Poms, lắp đai ốc và ốc M3x30. Tại 5.Guia, lắp tương tự kèm một đai ốc M3.

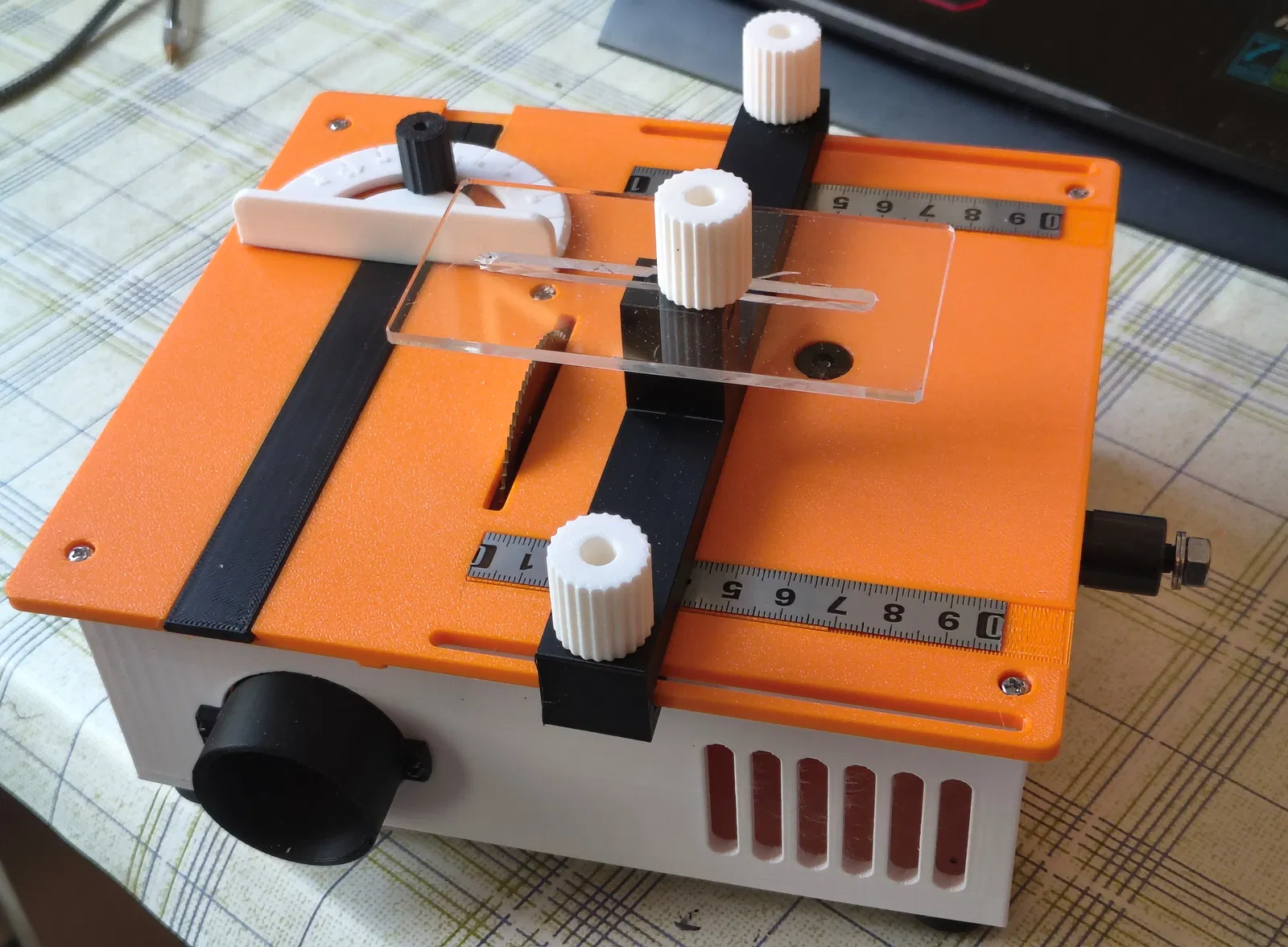

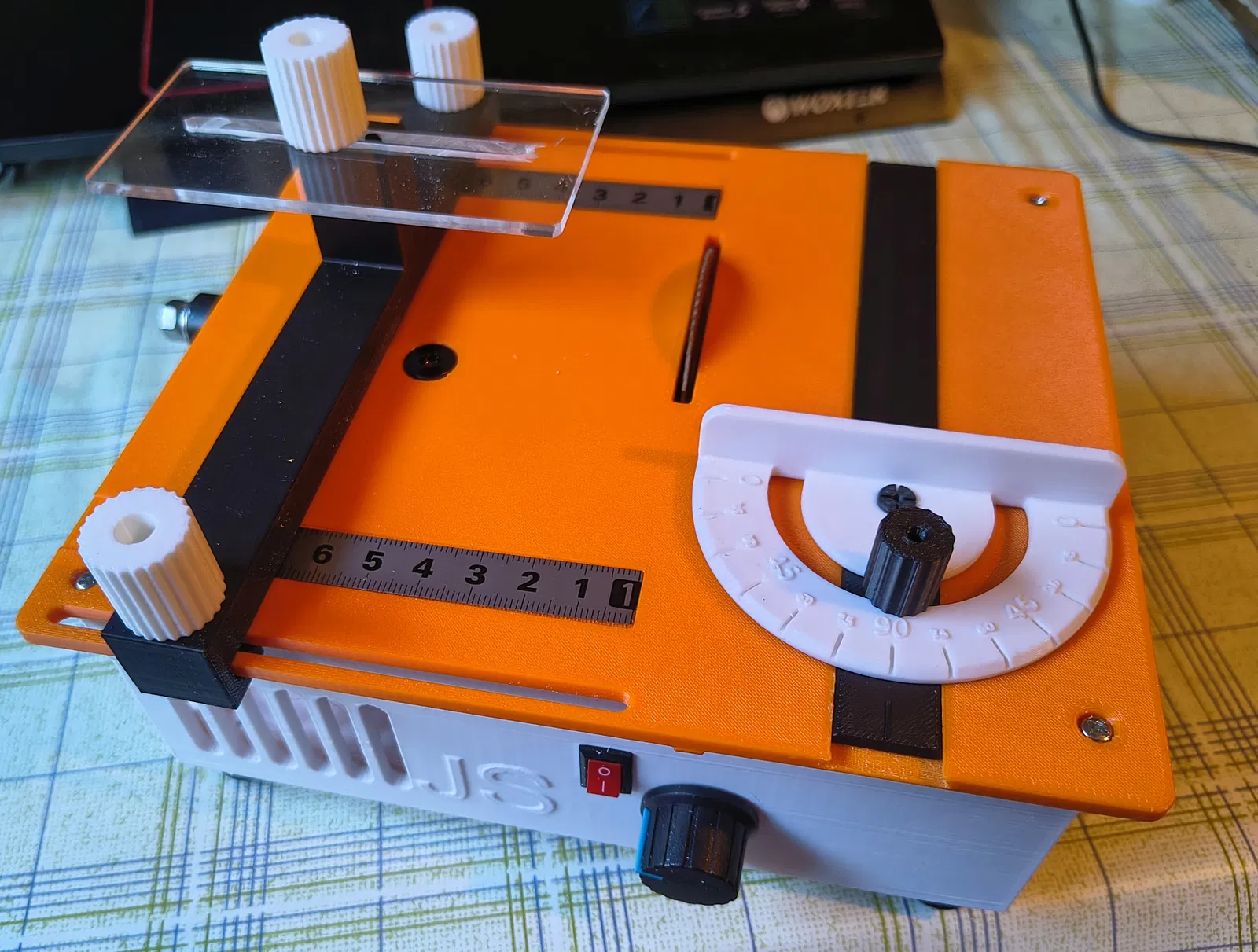

10. Trên tấm Acrylic, cần tạo một rãnh trượt kích thước 4x70 (v. 17F).

11. Tại 6-Guia (thước đo góc), lắp 1 ốc M3x16 và tại núm vặn 6.3 Pom, lắp một đai ốc M3.

12. Dán thước dây vào rãnh (v. 17F).

Danh sách vật liệu cho Serra plana v2.4 (Ngày 16/03/2026)

• 1x Motor DC 775 24V 12000 rpm
• 1x Lưỡi cưa tròn 60x0.8x6x72T
• 2x Vòng bi 608ZZ 8x22x7
• 8x Bạc đạn bôi trơn 6/8x15
• 1x Puly 40T (40T W6 B8), 1x Puly 20T (20TB5W6)
• 1x Dây curoa 2GT-172
• 1x Trục thép không gỉ 8x200 (cắt còn 120mm)
• Phụ kiện đĩa đánh bóng 50mm
• 1x Tấm Acrylic 50x100x3
• 4x Chốt 6x50, các loại ốc M2.9, M2.2, M3, M4, M6
• Dây silicon 14AWG, thước dây 1m, bộ điều chỉnh tốc độ PWM 20A, nguồn MeanWell 24V-150W, công tắc, đầu nối Faston.
• Keo Loctite 243 và keo dán sắt (để cố định đai ốc nếu bị lỏng).

In 3D Các chi tiết 1-Cos, 2-Suport, 3-Caixa, 4-Tapa và 9-Pala in bằng PETG (độ đặc 50%). Các chi tiết khác in bằng PLA (độ đặc 50%).

Chúc mọi người lắp ráp thành công!
