Giá đỡ ống EMT (Electrical Metallic Tubing) kích thước 1/2 inch
Bộ giá đỡ chuyên dụng cho ống EMT 1/2 inch với 3 phiên bản đế tròn và đế vuông khác nhau. Thiết kế chuẩn xác, dễ in ấn bằng nhựa PLA, phù hợp cho nhiều mục đích lắp đặt ống dẫn trong nhà xưởng hoặc gia đình.
Mô tả

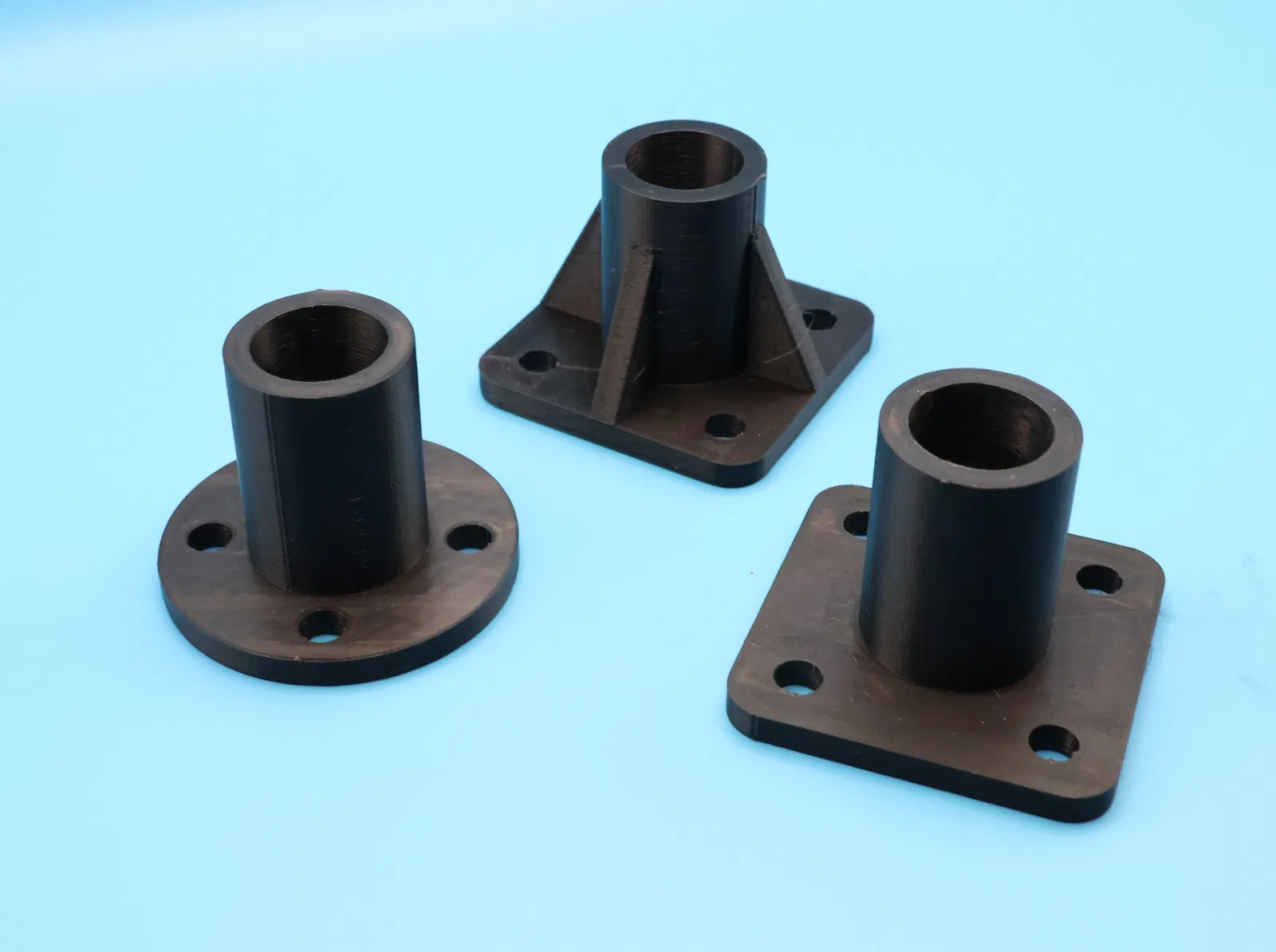

Bộ ba mẫu giá đỡ dùng để cố định ống EMT (Electrical Metallic Tubing) kích thước 1/2 inch.
File bao gồm các tùy chọn:

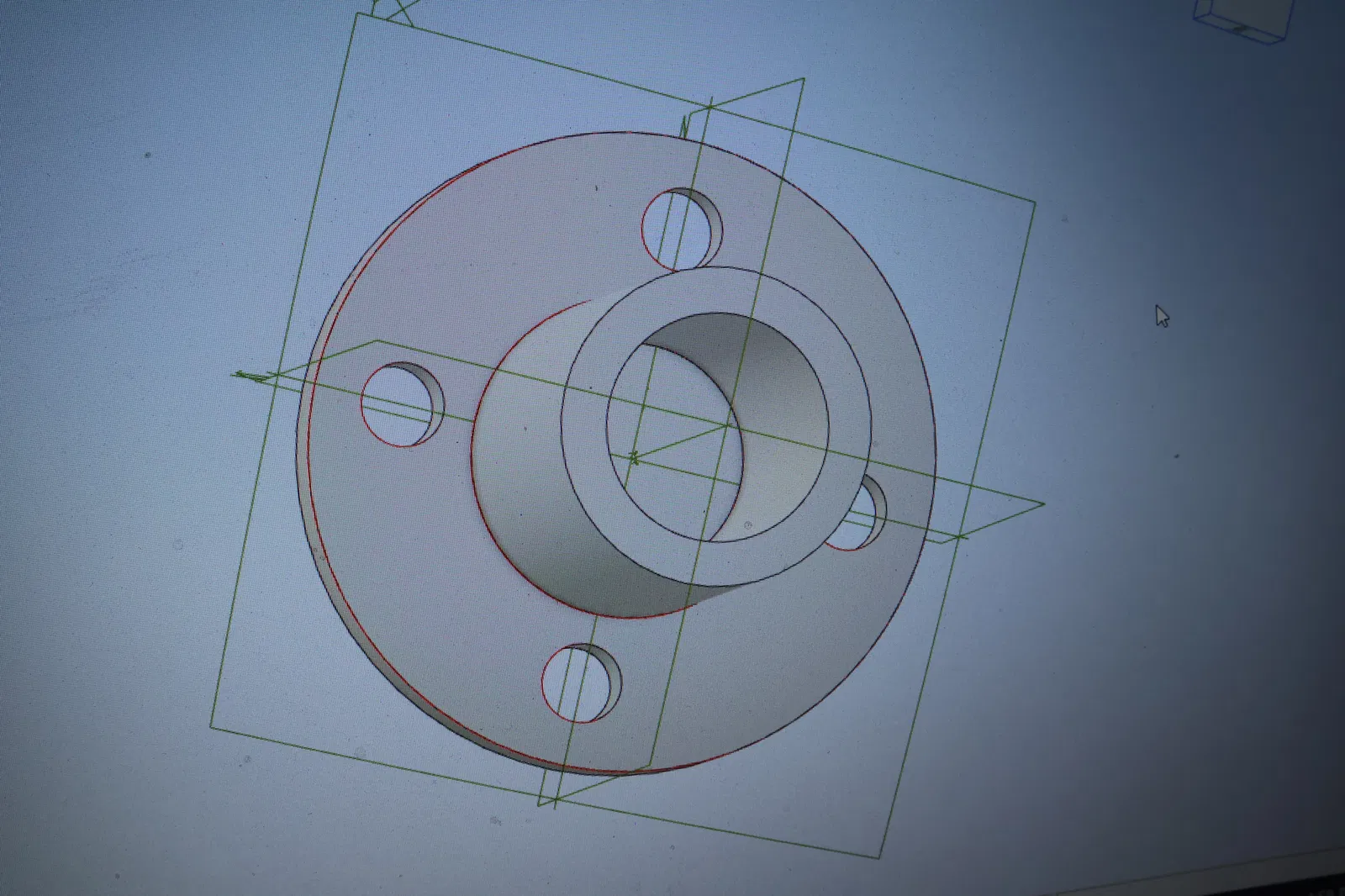

- Đế tròn 2 inch

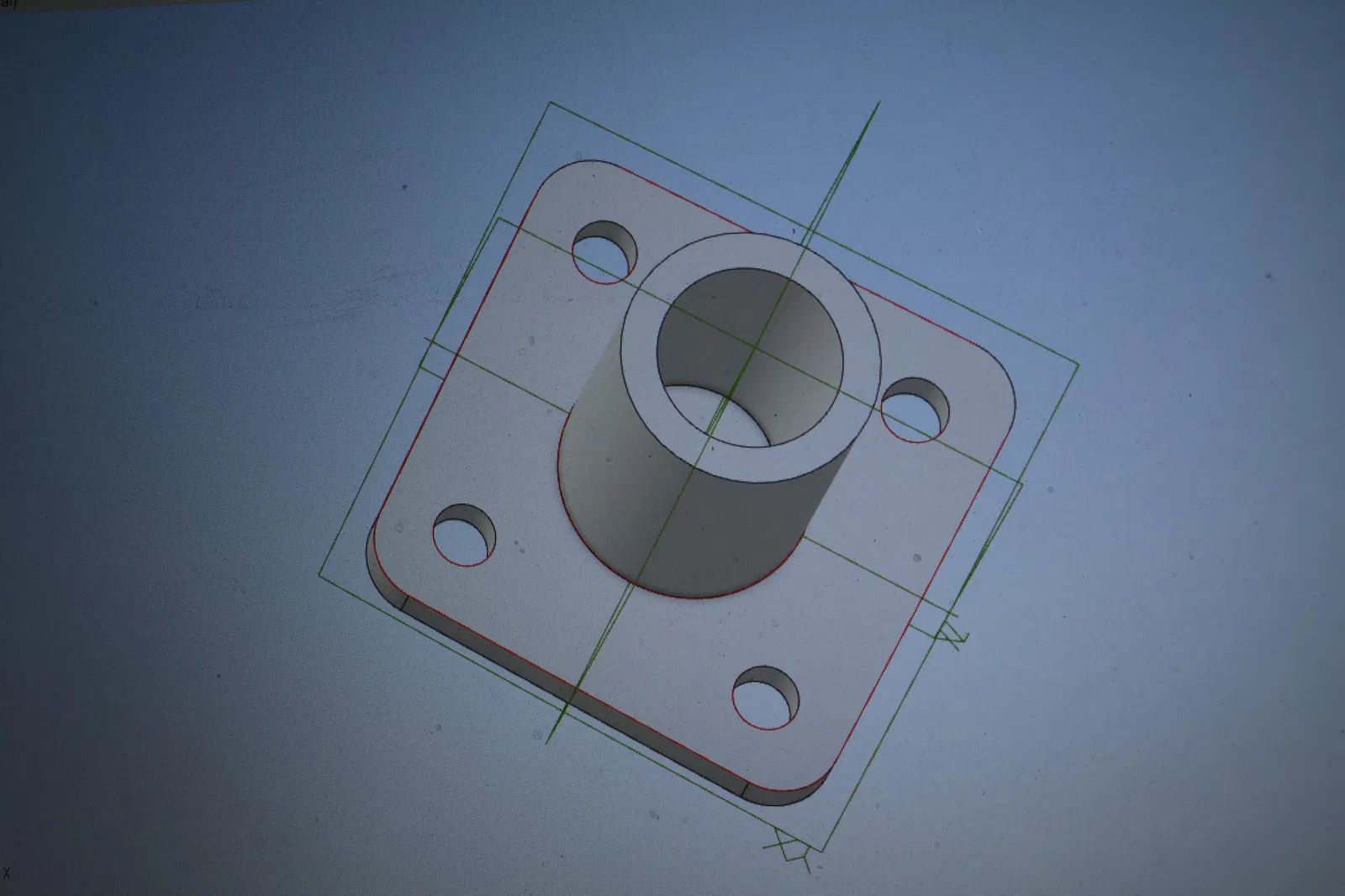

- Đế vuông 2 inch

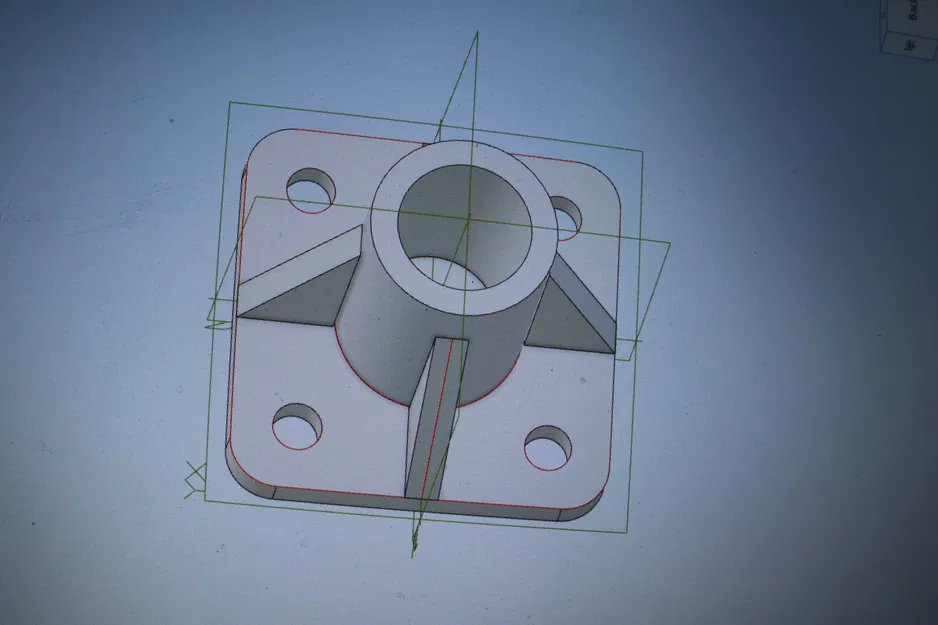

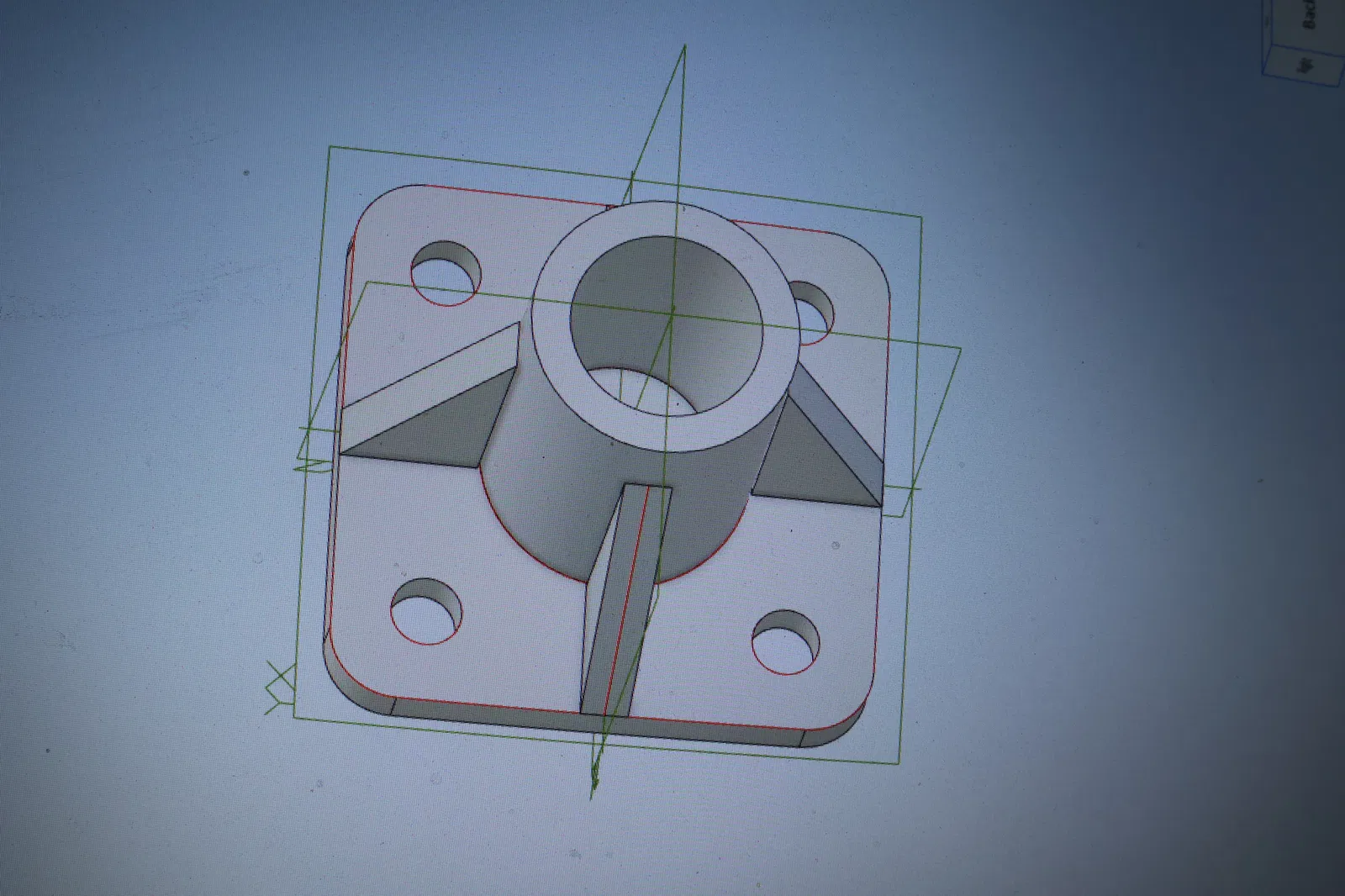

- Đế vuông 2 inch có thêm gân tăng cứng (gussets)

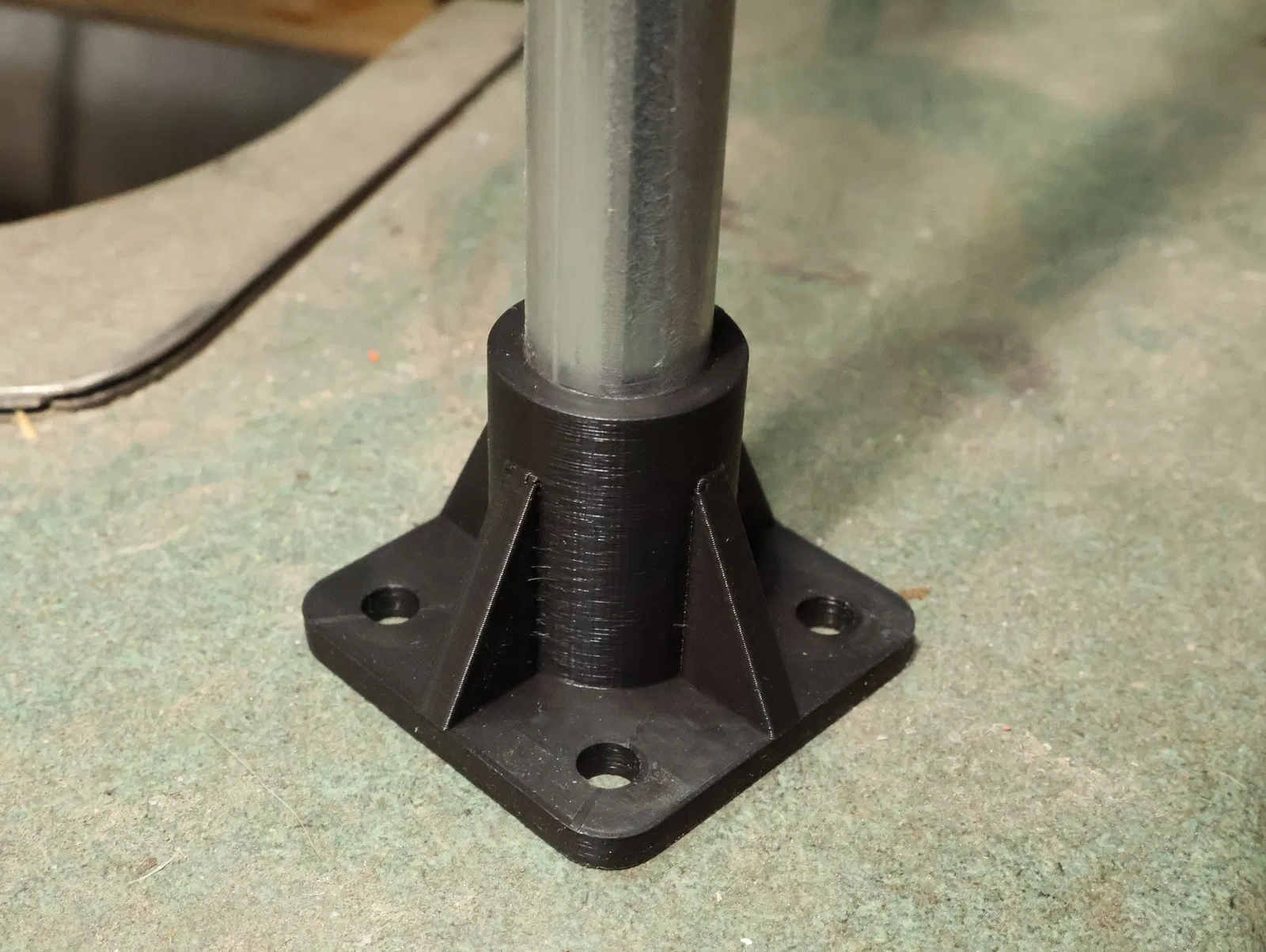

Các giá đỡ này phù hợp với ống EMT 1/2 inch. Đường kính ngoài tiêu chuẩn của loại ống này là 0.706 inch. Đường kính trong của mẫu được thiết kế là 0.715 inch để bù trừ cho sai lệch kích thước khi sản xuất. Các mẫu thử nghiệm được in bằng nhựa PLA cho kết quả tốt và độ vừa khít cao. Lỗ bắt vít được thiết kế cho ốc cỡ 1/4 inch.
Mình chọn ống EMT làm vật liệu vì nó rất dễ tìm và có dung sai sản xuất chuẩn. Không chỉ vật liệu dễ mua mà các dụng cụ để gia công loại ống này cũng rất phổ biến.
Lưu ý: Ống EMT được mạ kẽm, nên cần cẩn thận khi cắt hoặc chà nhám. Không khuyến khích hàn/hàn đồng vì khói kẽm rất độc hại.
Sản phẩm chưa được kiểm nghiệm tải trọng thực tế.
