Bản nâng cấp quạt thổi 5015 gắn trước cho Qidi Plus 4

Bản nâng cấp quạt thổi 5015 gắn phía trước cho Qidi Plus 4

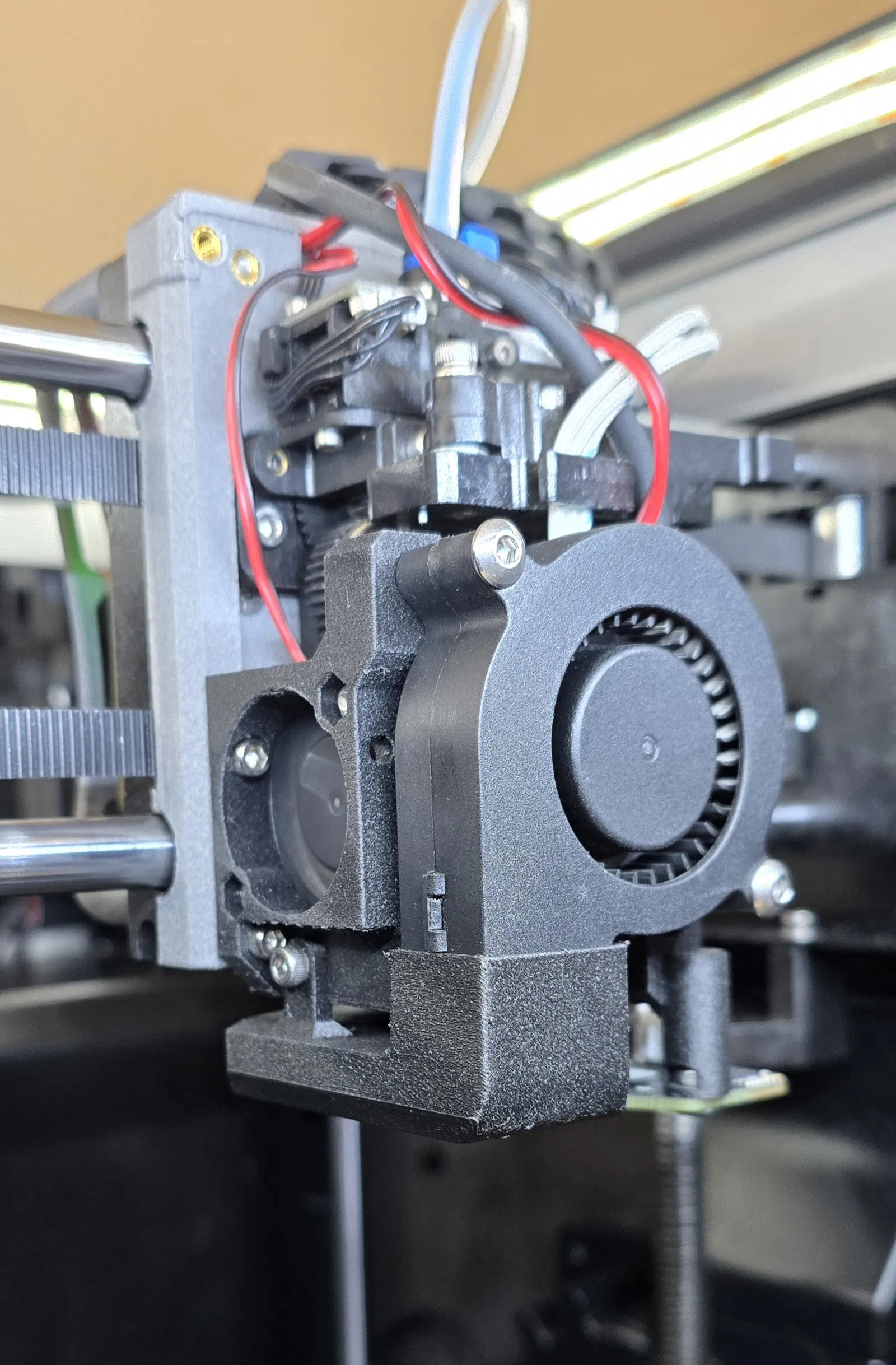

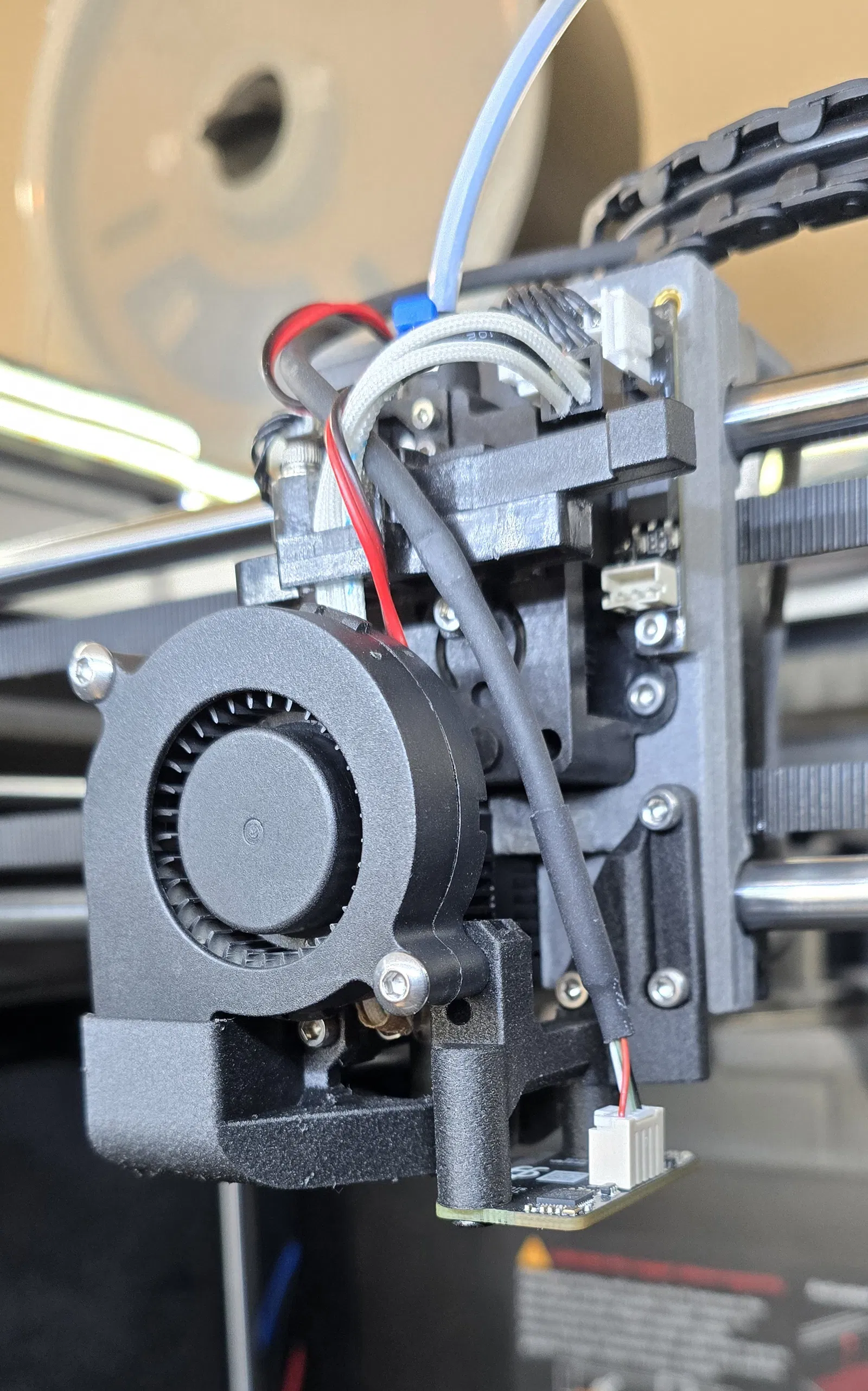

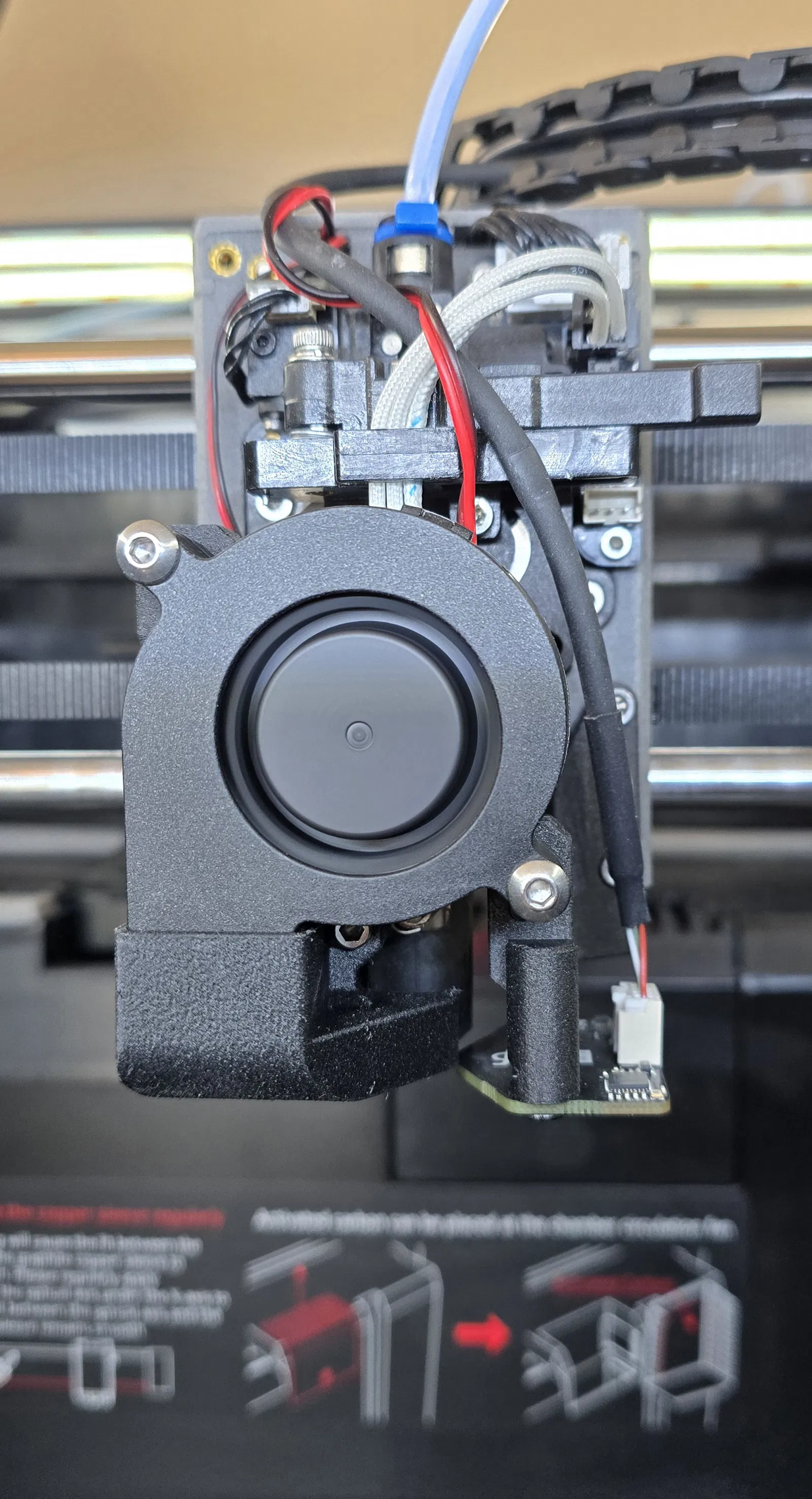

Đây là bộ mod quạt thổi 5015 dạng mô-đun gắn phía trước cho Qidi Plus 4, được thiết kế để sử dụng với cảm biến cân bàn cảm ứng (inductive probe) đi kèm máy, hoặc cảm biến dòng điện xoáy Beacon/Cartographer. Điểm nổi bật là thiết kế kiểu Venturi giúp tăng tốc luồng khí, hỗ trợ làm mát linh kiện tốt hơn.

Ảnh về các tùy chọn lắp đặt có thể xem tại liên kết này.

Bạn có thể tham khảo hướng dẫn lắp ráp bằng hình ảnh tại đây.

Lịch sử cập nhật

16-Tháng 3-2025: Đã thêm mẫu ống dẫn mới tên là Tri-Focal-Duct-With-Baffle. Mẫu này đã được kiểm nghiệm và cho hiệu suất tốt hơn hai mẫu cũ (hiện đã ngưng sử dụng).

19-Tháng 3-2025: Cập nhật ngàm gắn Beacon cứng cáp hơn, do mẫu cũ dễ bị nứt ở vị trí ốc lục giác. Mẫu mới này bền hơn khoảng 3 lần tại điểm đó. Tôi cũng đã tải lên tùy chọn ngàm quạt có ống dẫn đầy đủ, tên là Heatsink-Fan-Mount-Ducted, giúp làm mát tản nhiệt hot-end tốt hơn khi không dùng họng phun ceramic.

23-Tháng 3-2025: Tôi đã tải lên khung gắn tương thích với cảm biến inductive gốc của Qidi. Tên mẫu là Inductive-Probe-Mount, dùng để gắn cảm biến gốc và làm điểm tựa cho quạt 5015. Điều này cho phép thiết kế này hoạt động mà không cần Beacon/Cartographer.

25-Tháng 3-2025: Đã hoàn tất tải lên các biến thể sử dụng đai ốc vuông (square metric nut) cho tất cả các mẫu.

15-Tháng 4-2025: Cải tiến các mẫu dùng đai ốc vuông cho ngàm quạt và Beacon với điểm bắt vít chắc chắn hơn, hỗ trợ dùng vòng đệm M3 thay vì chỉ bắt vít trực tiếp. Việc này giúp tránh làm biến dạng ngàm khi siết quá chặt.

24-Tháng 4-2025: Đã tải lên mẫu tấm giá đỡ (carrier plate) khuyến nghị trực tiếp vào repo này. Tôi cũng tinh chỉnh ống dẫn quạt để cải thiện lưu lượng khí ở khu vực gần hot-end, tránh biến dạng do nhiệt.

17-Tháng 6-2025: Cập nhật tấm giá đỡ giúp các máy in FFF dễ in các phần nhô ra (overhang) hơn mà vẫn đảm bảo tính năng.

8-Tháng 7-2025: Lưu ý mẫu tấm giá đỡ ngày 17-Tháng 6-2025 không còn tương thích với quạt làm mát gốc. Nếu bạn muốn dùng quạt gốc, hãy sử dụng mẫu tấm giá đỡ tương thích tại đây.

Giới thiệu

Muốn loại bỏ vùng cấm (exclusion zone) ở góc sau bên trái bàn in? Hãy đọc tiếp!

Tôi đã cung cấp tấm giá đỡ thay thế tốt nhất để lắp bản mod này. Hãy đọc hướng dẫn tại đây để biết cách lắp đặt. Mục tiêu là giải phóng vùng cấm do quạt làm mát gốc gây ra và tăng cường hiệu năng làm mát bằng quạt 5015 mạnh hơn, đồng thời tránh va chạm cảm biến Beacon khi máy thực hiện lau vòi phun.

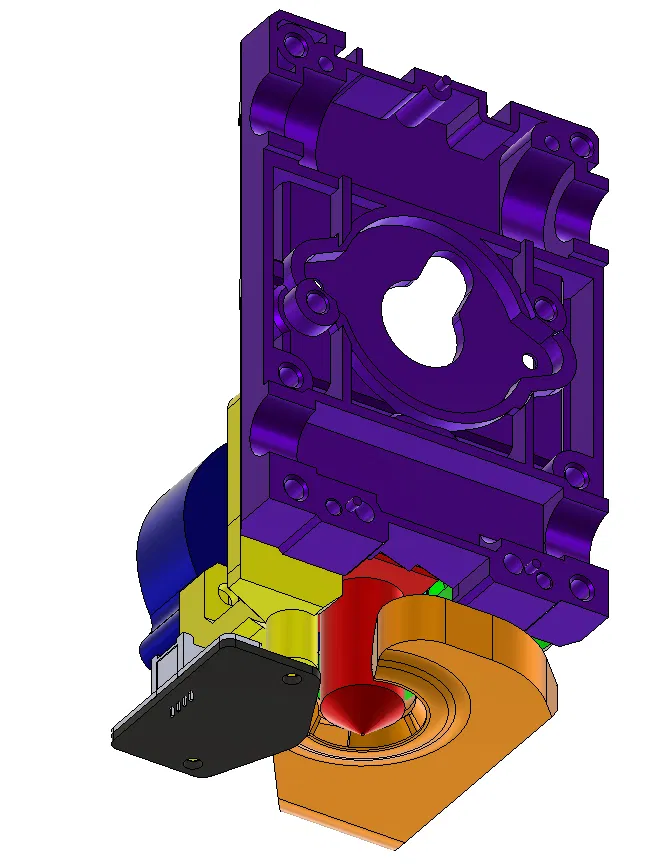

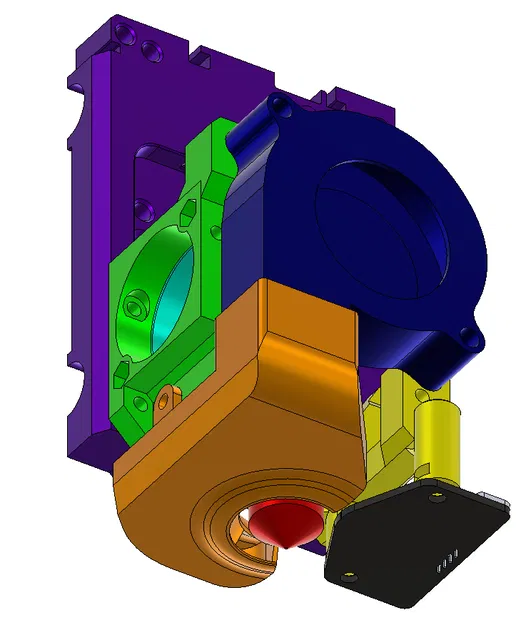

Những gì được bao gồm

• Tấm giá đỡ bản cứng từ repo custom front tool-head carrier plate.
• Ngàm gắn Beacon/Cartographer kiêm điểm bắt quạt 5015.
• Ngàm gắn quạt tản nhiệt, kiêm ống dẫn khí, điểm bắt quạt 5015.

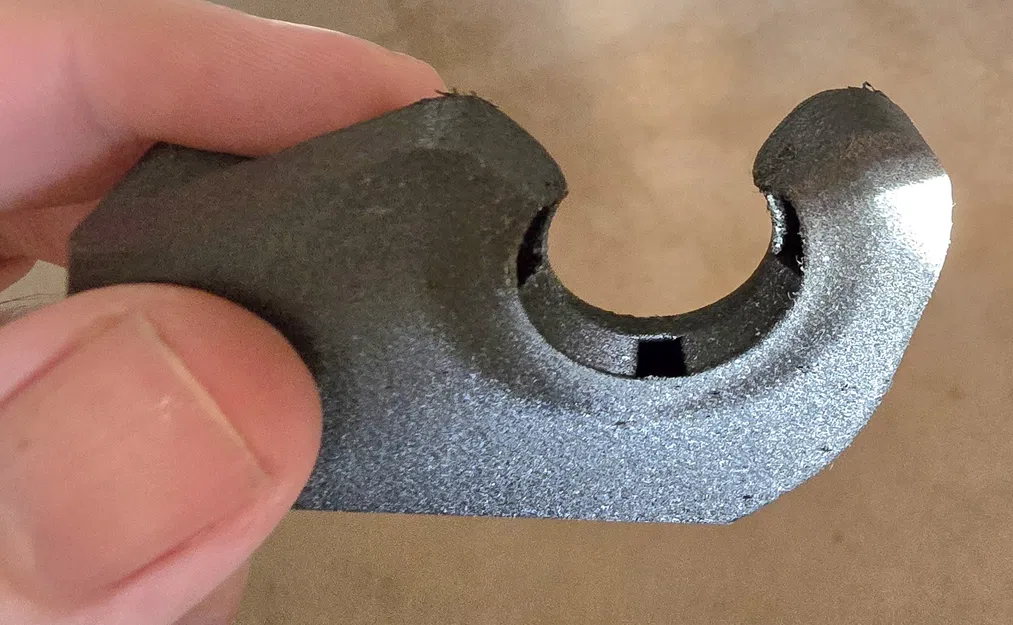

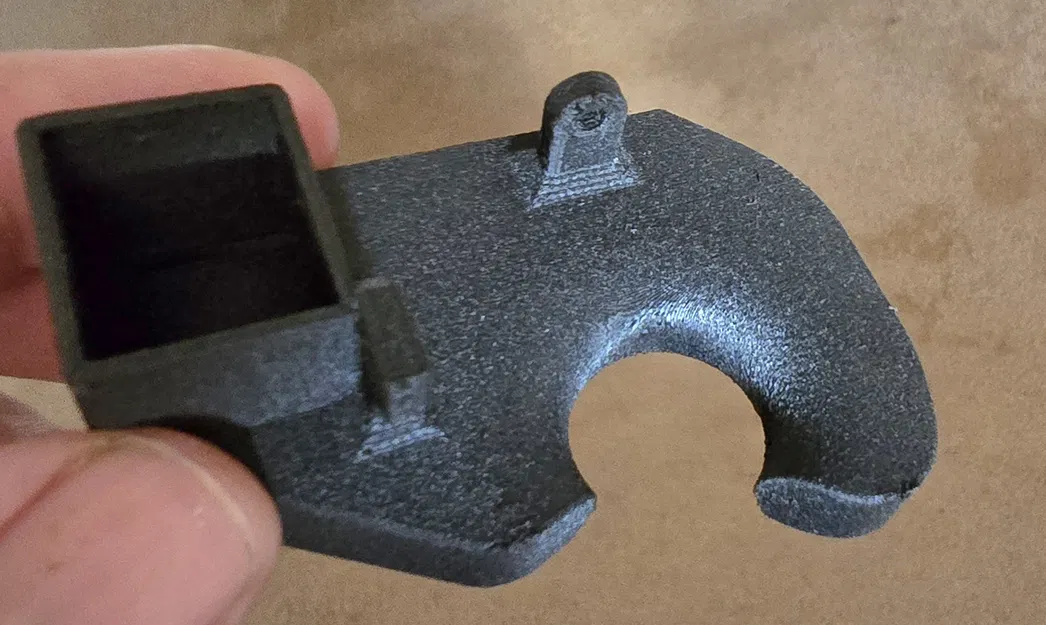

• Mẫu tùy chọn fan-duct cho hot-end dùng họng phun stainless (thép không gỉ).
• Mẫu Tri-Focal cải tiến.

Những thứ cần chuẩn bị

• 8 vít M3 x 12mm SHCS.
• 2 vít M3 x 16mm SHCS.
• 2 vít M4 x 25mm BHCS cho quạt 5015.
• 6 đai ốc M3 (vuông hoặc lục giác).
• 2 đai ốc M4 (vuông hoặc lục giác).
• Quạt thổi 5015 (khuyến nghị: Honeybadger 9200 RPM, VINDR Berserker hoặc GDSTime 24v).

Lưu ý về đai ốc vuông

• Kênh đai ốc M3: cao 2.5mm, rộng 5.6mm.
• Kênh đai ốc M4: cao 3.3mm, rộng 7.2mm.
• Nên chọn đai ốc nhỏ hơn kích thước này khoảng 0.2mm để vừa vặn.

Khuyến nghị in ấn

Sử dụng profile Orca Slicer tại đây.

Nếu không dùng profile trên, hãy dùng cài đặt:

• Lớp đầu 0.2mm, các lớp sau 0.1mm.
• 5 tường (walls), độ dày mặt trên/dưới 2mm.
• Infill tổ ong 40%.
• Dùng nhựa chịu nhiệt cao (PC, PA, PPA, PPS), tốt nhất là có sợi carbon (CF) hoặc thủy tinh (GF).
• Bật support, ưu tiên in trên bề mặt bàn in, Z interface gap 0.2mm.

(Ảnh hướng dẫn in ống dẫn: https://cdn.f3d-ai.com/uploads/public/69b/87a/2ab/69b87a2abfb06273924447.png) (Ảnh hướng dẫn in ngàm cảm biến: https://cdn.f3d-ai.com/uploads/public/69b/87a/2b1/69b87a2b1b7c5188430887.png)

Lắp đặt & Cấu hình

• Vui lòng dùng keo khóa ren (như Blue Loctite) cho các mối nối.
• Beacon: Điều chỉnh x_offset: 14.0, y_offset: -11.0 trong file config.
• Inductive Probe: Điều chỉnh y_offset: -7 trong phần [smart_effector].
• Đấu quạt: Bạn có thể dùng các cổng quạt 2-pin trống trên toolboard (ví dụ: FAN 3 - pin PB4).

(Ảnh cổng quạt: https://cdn.f3d-ai.com/uploads/public/69b/87a/2b6/69b87a2b60ece948159861.jpg) (Ảnh vùng cấm trong slicer: https://cdn.f3d-ai.com/uploads/public/69b/87a/2ba/69b87a2ba4827549548007.png)

Loại bỏ vùng cấm trong Slicer

Chép tọa độ này vào phần Excluded Bed Area trong cài đặt máy in: 305x20, 293x20, 293x0, 305x0, 305x20
