Tấm gắn đầu in (Carrier Plate) tùy chỉnh cho Qidi Plus 4

Tấm gắn đầu in (Carrier Plate) tùy chỉnh cho Qidi Plus 4

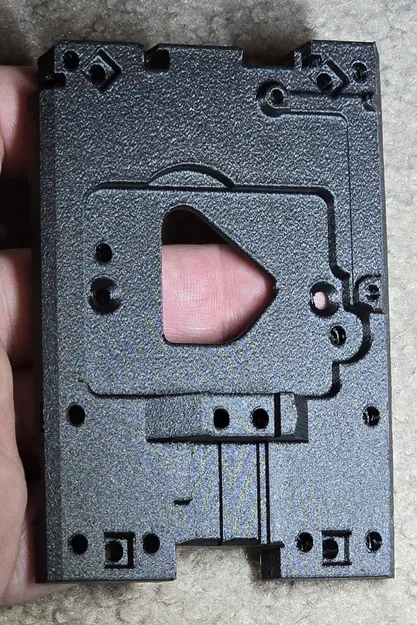

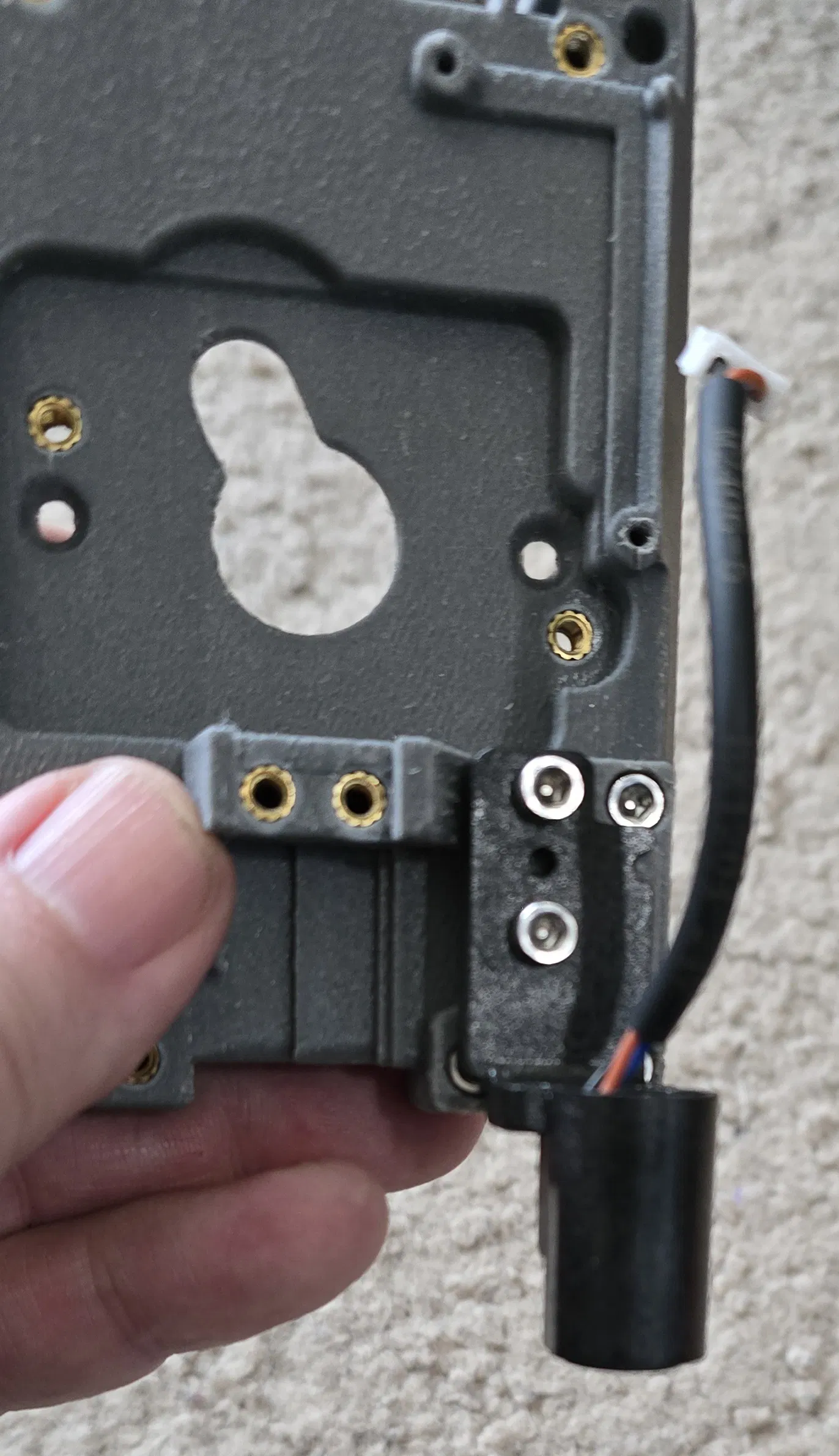

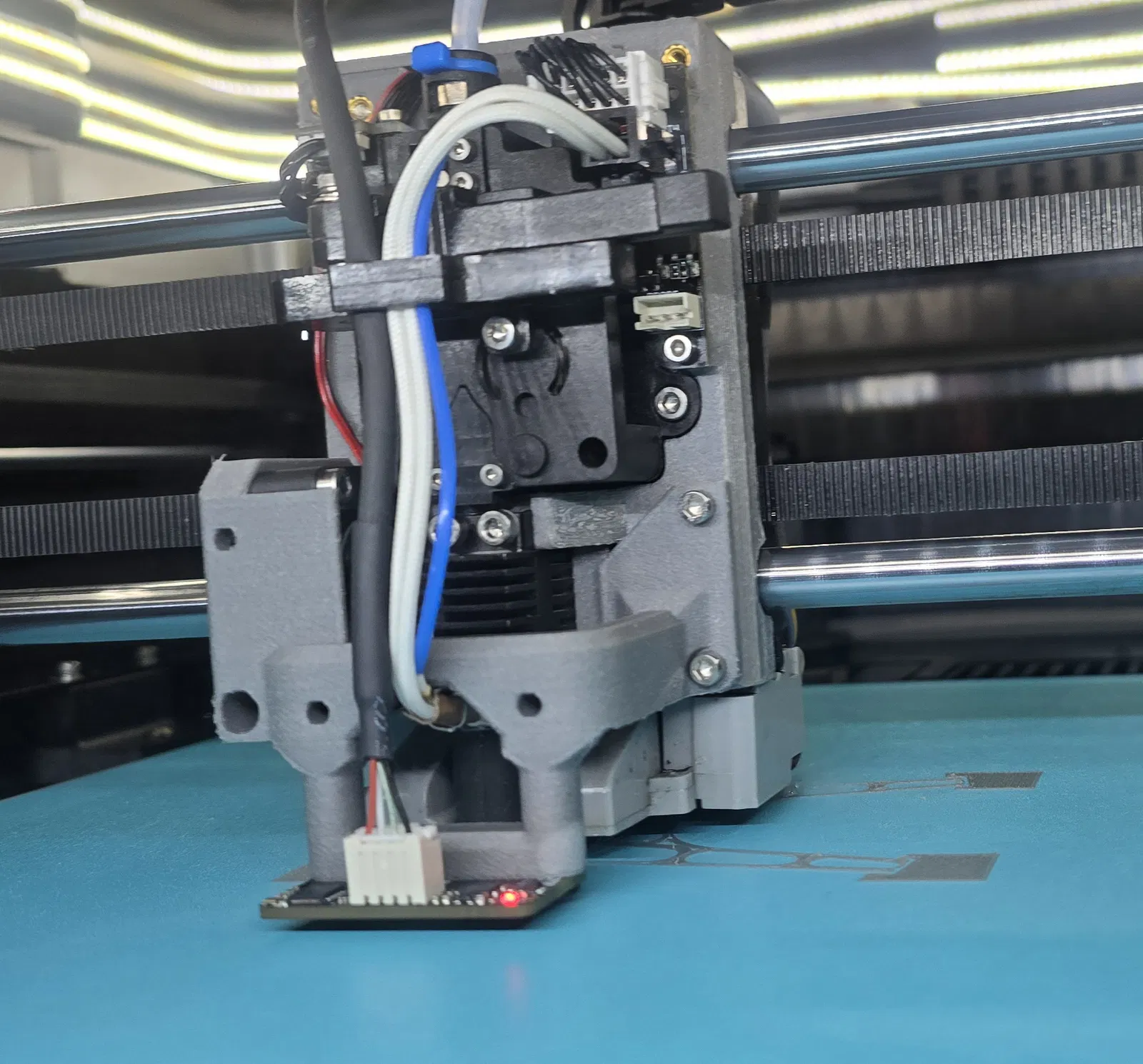

Đây là tấm gắn đầu in tùy chỉnh cho máy in 3D Qidi Plus 4, đóng vai trò là khung nền để lắp đặt nhiều bản độ khác nhau. Một vài linh kiện hỗ trợ đi kèm bao gồm giá gắn cảm biến Beacon/Cartographer, bộ chuyển đổi để lắp cảm biến cảm ứng (inductive probe) zin, và ống dẫn gió làm mát tản nhiệt hotend đã được tinh chỉnh. Ngoài ra, tôi còn có bản gắn phía trước, được thiết kế để lắp trên khung tấm gắn này.

Lịch sử cập nhật

23-03-2025: Tôi đang dần chuyển đổi các mô hình từ sử dụng tán lục giác (hex-nut) sang tán vuông (square nut). Tán vuông mét hiện có giá rất rẻ và dễ mua trên mạng.

25-03-2025: Đã tải lên phiên bản tấm gắn sử dụng tán vuông M3. Lưu ý rằng với bản này, bạn phải dùng ốc M3 dài 20mm để gắn hotend vào tấm nền (thay vì ốc 16mm zin), do tán vuông nằm sâu hơn.

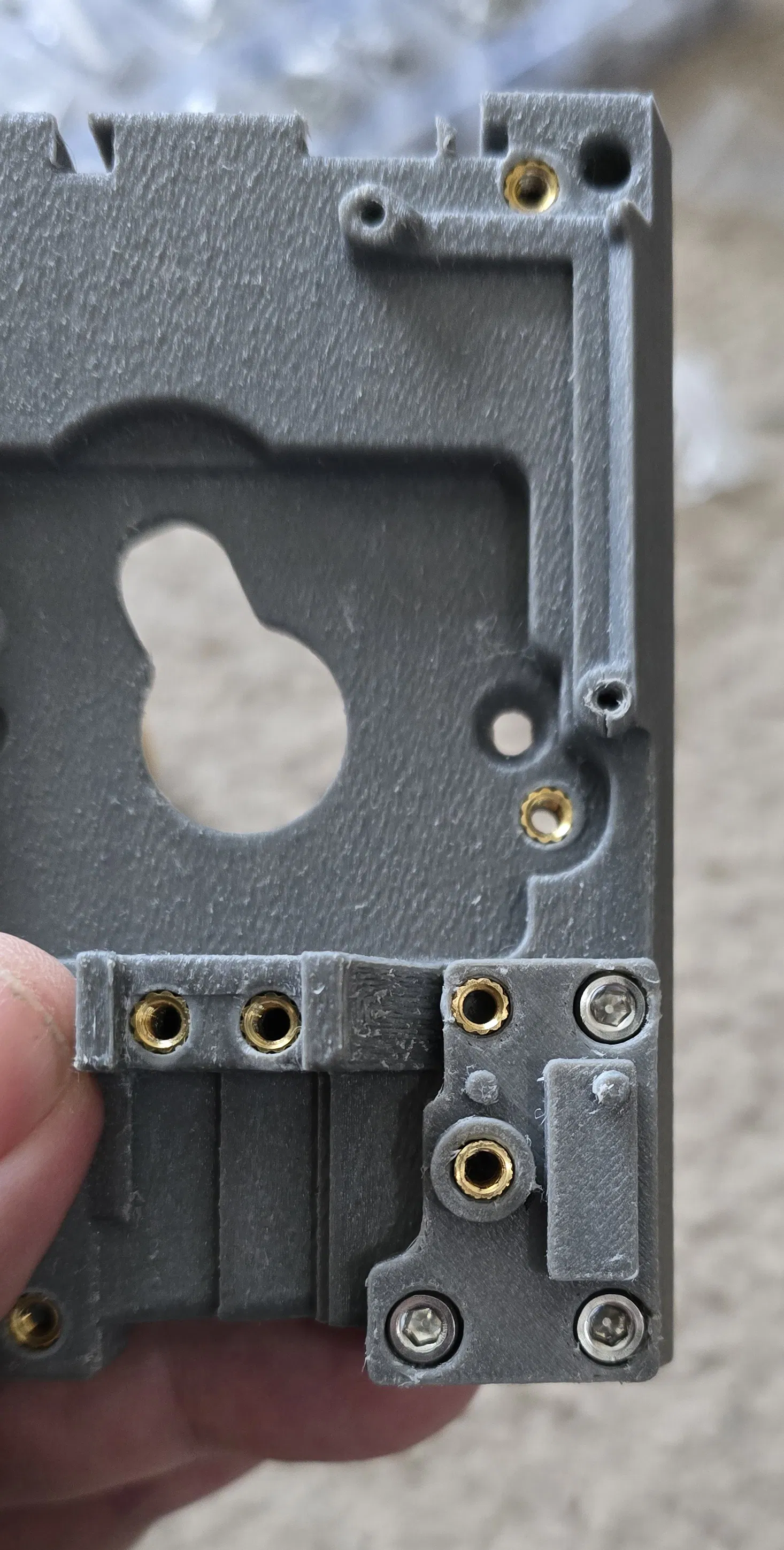

27-03-2025: Khuyến nghị dùng bản tán vuông thay vì bản dùng nhiệt (heat-set), nhưng tôi vẫn giữ lại các mẫu heat-set cho ai thích.

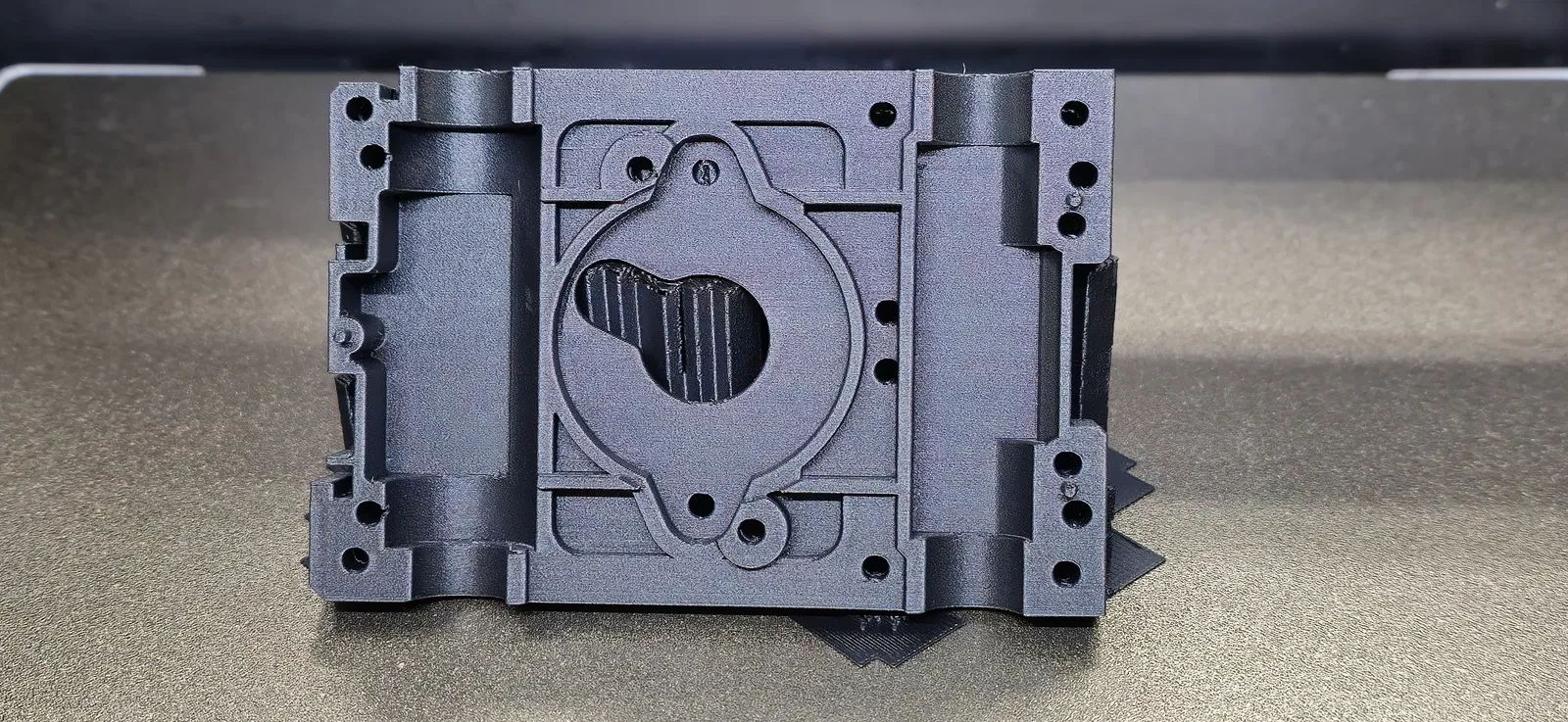

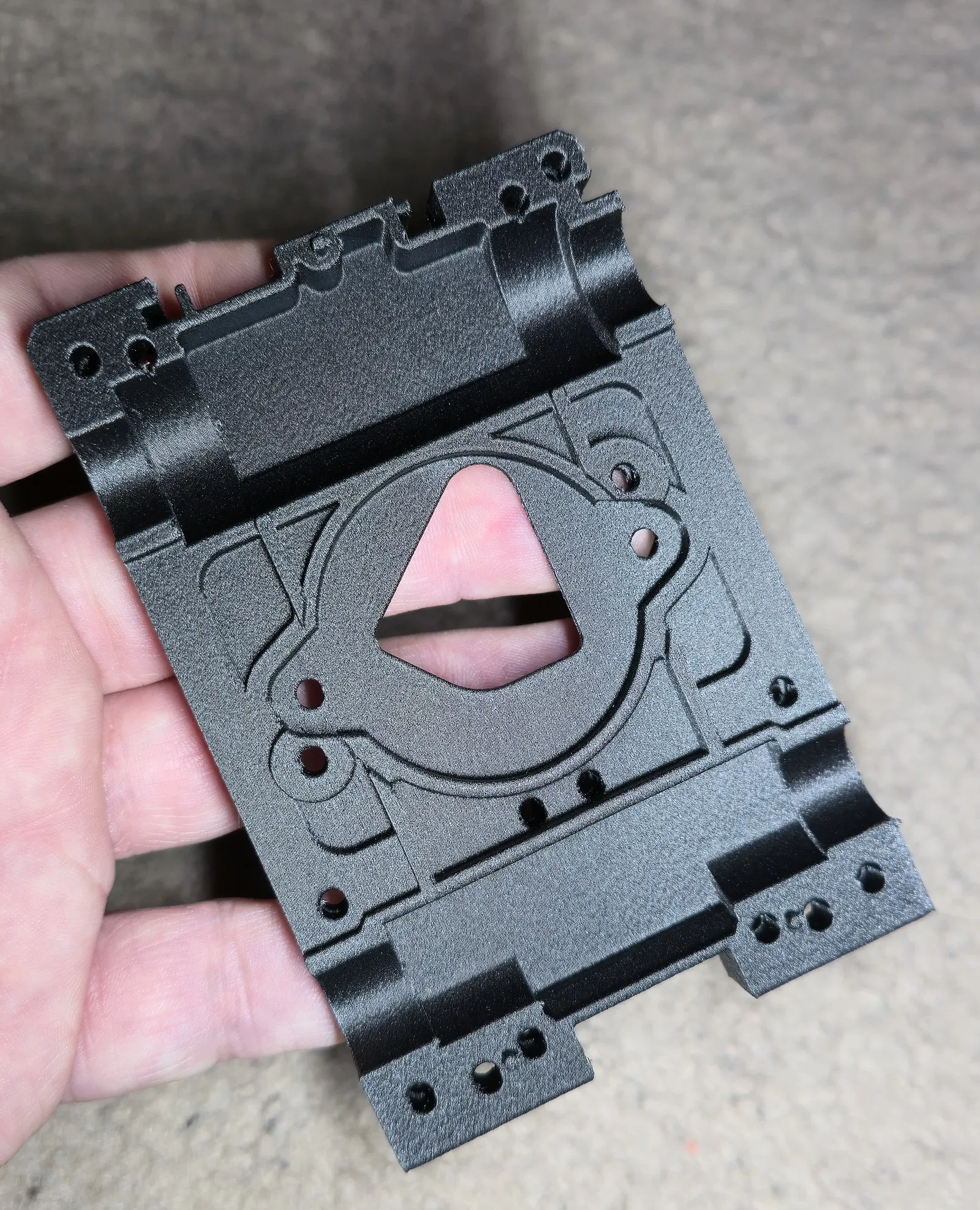

17-04-2025: Ra mắt biến thể cứng cáp hơn.

20-04-2025: Cải tiến độ cứng lên cao hơn nữa để loại bỏ hiện tượng uốn cong khi dùng các bản mod có lực vặn lớn.

22-04-2025: Cập nhật phiên bản Plus4-Font-Carrier-Square-Nut-Stiff với góc nghiêng được tinh chỉnh, giúp hotend bám chắc và thẳng hơn. Đây là phiên bản tối ưu nhất.

24-04-2025: Tinh chỉnh để bắt vít tốt hơn cho bo mạch PCB phụ phía trước.

17-06-2025: Cập nhật giúp máy in FFF dễ in các phần nhô ra hơn mà vẫn giữ nguyên tính năng.

08-07-2025: Bản ngày 17/06 hơi dài gây cản trở quạt làm mát zin. Đã ra mắt bản Plus4-Front-Carrier-FFF-Stiff-Square-Stock-Cooling ngắn hơn ở phần dưới để tương thích với quạt zin.

Giới thiệu

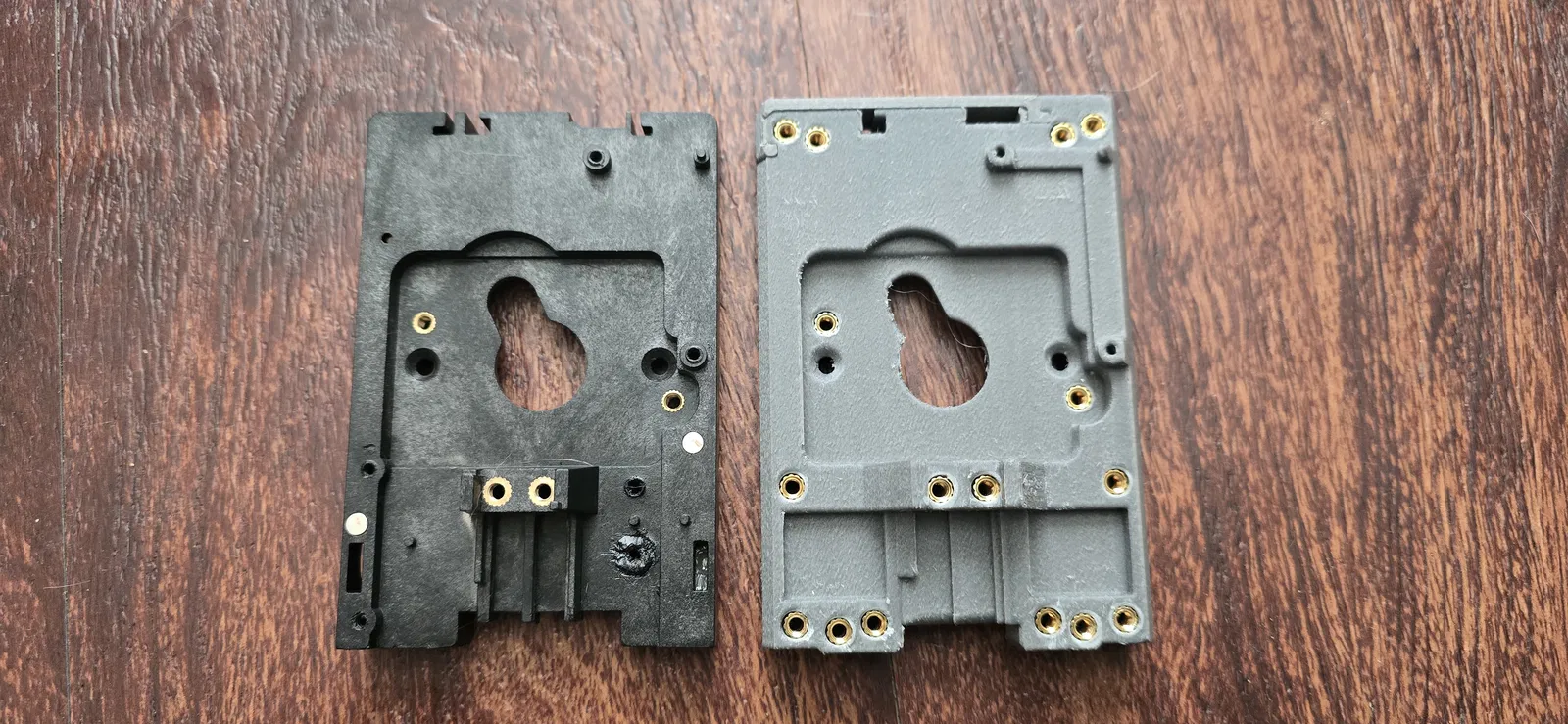

Qidi Plus4 là một chiếc máy tuyệt vời nhưng thiết kế đầu in hơi khó độ do làm bằng nhựa đúc và khá mỏng manh. Tấm gắn này giải quyết vấn đề đó bằng cách cung cấp một khung nền vững chắc, hỗ trợ dùng tán vuông hoặc inserts nhiệt, tăng độ bền mà không làm tăng quá nhiều trọng lượng.

Hướng dẫn in

• Vật liệu: Khuyến khích dùng PC-CF hoặc PPA-GF (chịu nhiệt >100°C).
• Cài đặt: Dùng cấu hình in Orca Slicer khuyến nghị. In với 5 lớp tường, 20 lớp đáy/đỉnh dày 2.1mm, lấp đầy 40% honeycomb.
• Hướng in: Đặt mẫu in lên mặt nghiêng như ảnh minh họa (https://cdn.f3d-ai.com/uploads/public/69b/872/c53/69b872c533430699141430.png), dùng support cho các phần nhô ra.

Hậu xử lý

Làm sạch phần support dư thừa. Với bản tán vuông, hãy lắp 16 tán vuông M3 vào các vị trí đã thiết kế sẵn (https://cdn.f3d-ai.com/uploads/public/69b/872/c64/69b872c645730199648217.jpg).

Lắp đặt

• Lưu ý: Hãy dùng keo khóa ren (Blue Loctite) để đảm bảo ốc không bị lỏng do rung lắc.
• Quy trình lắp đặt ngược lại với khi tháo. Video hướng dẫn lắp chi tiết có thể xem tại đây.
