Không cần dùng đầu nối khí nén (No pneumatic fitting required)

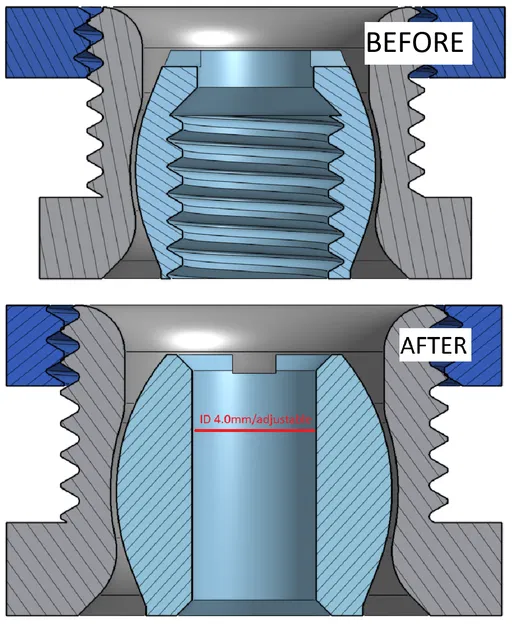

Bản thiết kế này đã loại bỏ ren trong cho đầu nối khí nén, giúp bạn luồn ống PTFE trực tiếp vào lỗ trơn. Đi kèm nhiều tùy chọn kích thước để phù hợp với độ khít của ống PTFE trên máy in của bạn.
Mô tả
Không cần đầu nối khí nén (pneumatic fitting)? Không thành vấn đề.
Bản remix này không cần dùng đến nó. Lỗ được làm trơn hoàn toàn để bạn có thể luồn ống PTFE xuyên qua một cách dễ dàng.
Mình đã cung cấp sẵn các file 3mf với nhiều tùy chọn kích thước từ 3.90mm đến 4.20mm (bước nhảy 0.05mm), tùy thuộc vào dung sai máy in và loại ống PTFE bạn đang dùng.
Bạn nên in thử một mẫu nhỏ để kiểm tra độ vừa khít trước. Hãy dùng các file 3mf được cung cấp, chỉ cần cắt (slice) và in phần vòng trong của bạc đạn cầu (spherical bearing). Khi đã chọn được kích thước ưng ý, bạn có thể in toàn bộ chi tiết. Đừng quên in thêm phần đai ốc, bạn có thể tìm thấy nó ở trang thiết kế gốc.

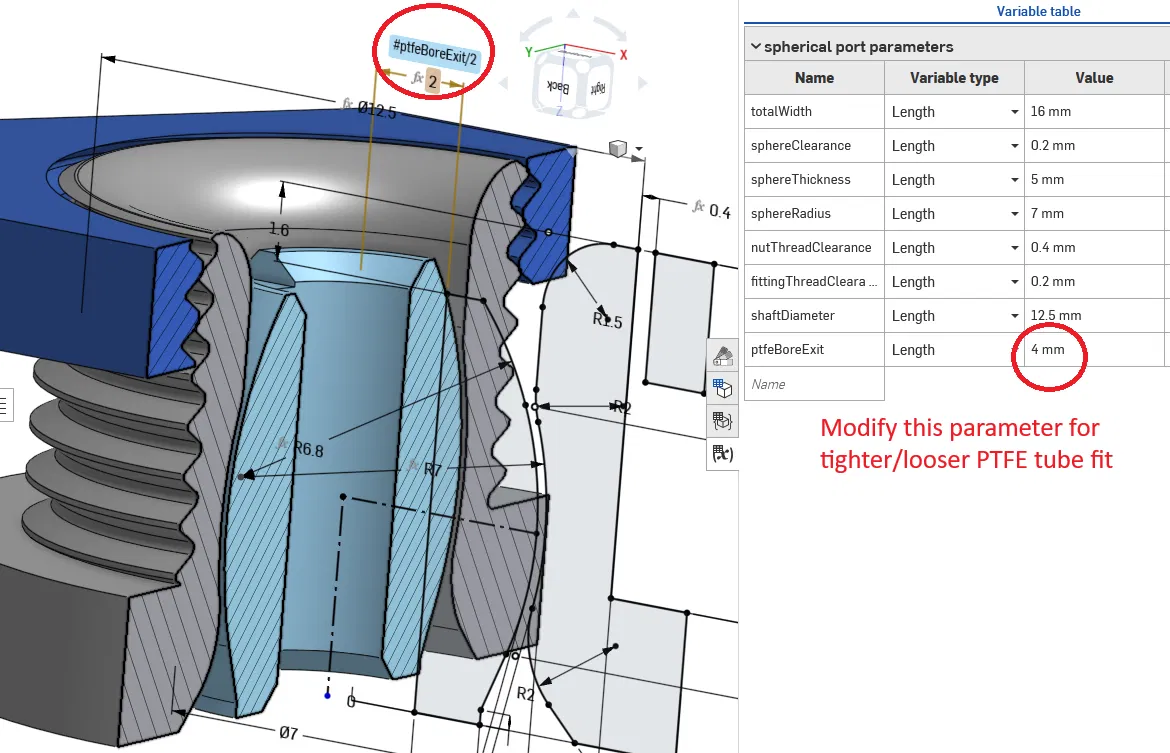

Nếu bạn cần kích thước khác nằm ngoài khoảng trên, cứ để lại bình luận mình sẽ hỗ trợ nhé. Nếu muốn thay đổi các thông số khác của bản in, bạn có thể xem qua dự án OnShape đã được chỉnh sửa tại đây:
