Cổng ra dạng cầu cho hộp sấy nhựa - Nguồn mở và có thể tùy chỉnh

Tổng quan

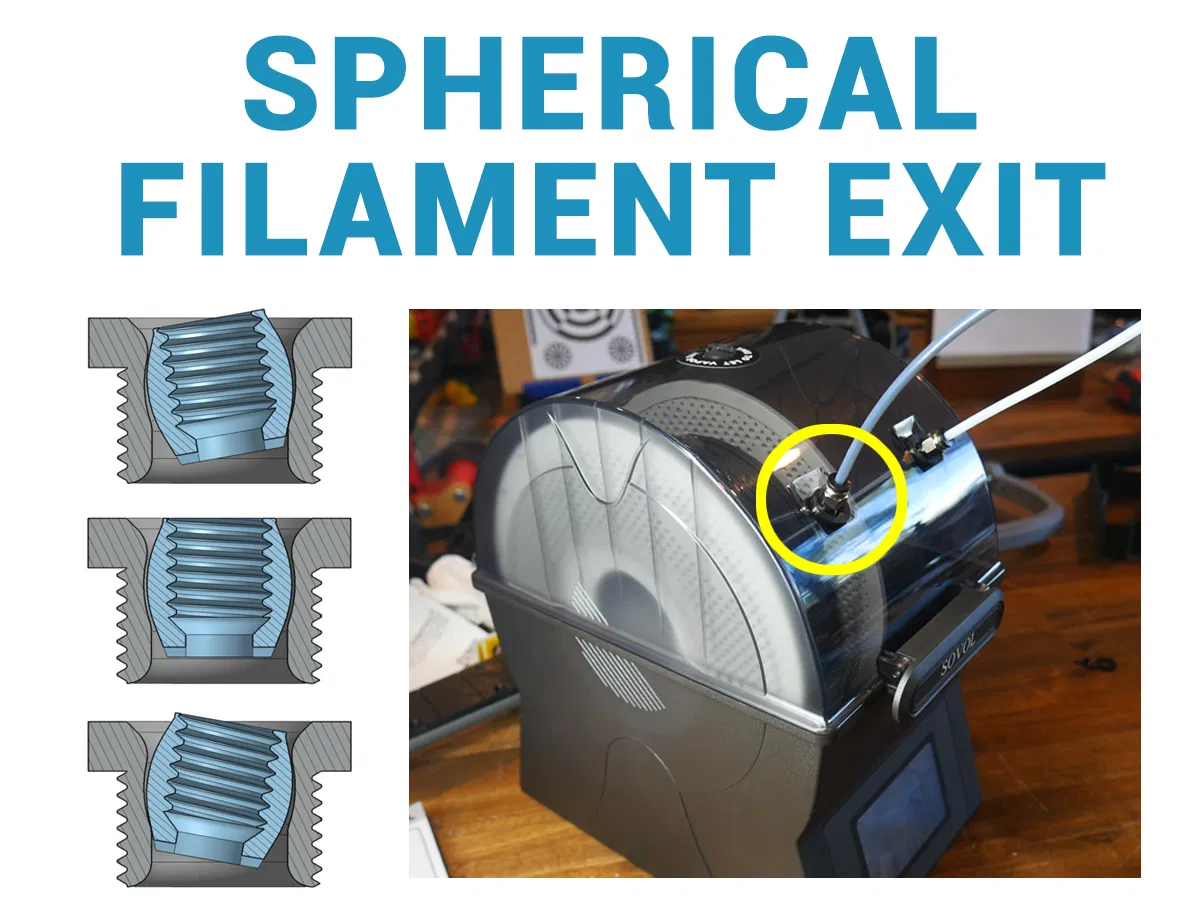

Các loại hộp sấy nhựa (filament dryer) thường có cổng ra không được tối ưu cho lắm. Sợi nhựa thường phải uốn cong gấp khúc để khớp với cổng ra, tình trạng này càng tệ hơn khi cuộn nhựa gần hết. Thiết kế đơn giản này được in theo kiểu in-place (in nguyên khối), hỗ trợ lắp đầu nối PTFE và ống dẫn PTFE xuyên qua. Cổng ra mới này có thể xoay 10 độ so với tâm, giúp sợi nhựa đi ra mượt mà hơn.

Bạn có thể xem thiết kế này trong video sau: Đang cập nhật

Linh kiện cần thiết

Phần cứng duy nhất bạn cần là đầu nối khí nén/PTFE loại PC4-M6 cho mỗi cổng. Lưu ý cần dùng loại "pass-through" (xuyên thấu), tức là ống PTFE có thể đi xuyên qua đầu nối và thoát ra ở đầu kia.

Ví dụ về linh kiện phù hợp (liên kết tiếp thị): https://s.click.aliexpress.com/e/_oFFJ2yw

Hầu hết các đầu nối PC4-M6 không phải loại xuyên thấu. Bạn có thể tự khoan rộng lỗ ở đầu ren bằng mũi khoan 4mm nếu không muốn mua đầu nối mới.

Để lắp đặt, bạn có thể cần mở rộng lỗ thoát nhựa hiện có trên hộp sấy. Kích thước yêu cầu là 13mm hoặc ½ inch (12.7mm). Mũi khoan bước (step drill) là công cụ hiệu quả nhất cho việc này.

Loại Imperial (liên kết tiếp thị): https://amzn.to/3HzEh0p

Loại Metric (liên kết tiếp thị): https://amzn.to/4jMCUbY

Remix và Tùy chỉnh

File STEP đã được đính kèm để bạn remix, ngoài ra file CAD gốc cũng có sẵn miễn phí trên Onshape tại đây: https://cad.onshape.com/documents/ce8ce37f1864ab3fdc991edf/w/23cd47e681d508d6a9a1d974/e/1ecaf9ae37081d75fd07518c?renderMode=0&uiState=68490e80c7eeec3f4f22d794

Hãy sao chép tài liệu và thay đổi 8 biến số theo yêu cầu để cập nhật model theo thông số kỹ thuật của bạn. Nhớ kiểm tra lỗi trên mô hình.

Chuyển sang 'Assembly 2' để nhấp và xoay phần bên trong nhằm kiểm tra phạm vi di chuyển trước khi bị va chạm.

Khi xuất file (export), hãy chọn cả phần bên trong và bên ngoài để xuất thành một chi tiết duy nhất vì chúng được thiết kế để in-place. Phần đai ốc có thể xuất riêng.

Khuyến nghị cài đặt:

• Chiều cao lớp in 0.12mm hoặc tương tự để tăng độ sắc nét cho các đường ren
• Sử dụng chế độ Arachne cho các đường bao (perimeters)
• 4 lớp bao (perimeters)
• Không cần support
• Sử dụng paint-on brim cho phần bên trong (chỉ khi thấy bản in dễ bị bong)
• Sử dụng loại nhựa như PETG/ASA/PA để chịu được nhiệt độ của hộp sấy
• Sử dụng nhựa TPU cho vòng đệm kín tùy chọn

Lắp ráp

Quá trình lắp ráp đã được thể hiện trong video ở trên. Tóm tắt:

• Mở rộng lỗ thoát nhựa trên hộp sấy lên ½ inch hoặc 13mm.
• Vặn đầu nối PC4-M6 vào chi tiết bên trong. Dùng tuốc nơ vít đầu dẹt giữ phía bên kia để tránh bị xoay.
• Luồn ống PTFE qua đầu nối.
• Đặt bộ phận đã lắp vào lỗ trên hộp sấy và cố định bằng đai ốc.
• Luồn sợi nhựa vào như bình thường.
