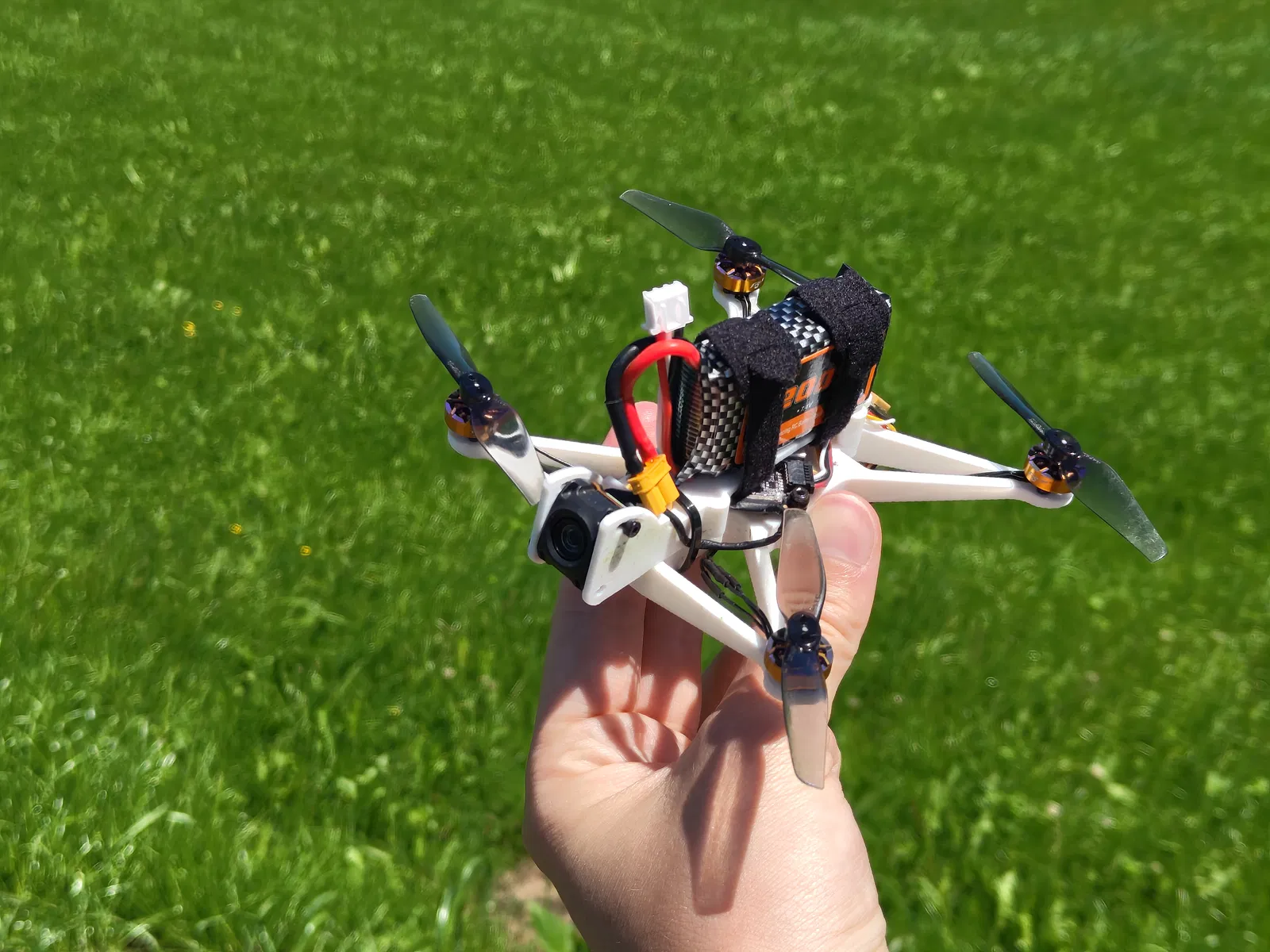

Khung drone 3 inch in 3D

Phần trên (Top Part) có thể in bằng nhựa TPU để giảm rung nếu anh em không dùng miếng đệm silicon.

Danh sách linh kiện:

Những thứ cần thiết cho drone:

Flightcontroller: https://www.banggood.com/custlink/GmGZA3keo8

GPS (không affiliate): https://www.banggood.com/de/HGLRC-M100-MINI-GPS-Module-M10-Chip-Built-in-Ceramic-Atenna-for-2-7-Inch-Freestyle-Long-Range-FPV-Racing-RC-Drone-p-1982120.html?cur_warehouse=CZ&rmmds=search&ID=6291970

Cánh quạt (không affiliate): https://n-factory.de/HQProp-Durable-T3X15-Propeller-Grey?srsltid=AfmBOordlUIZKRMVkA2CF8K73CbRhKRj5Lz6SBmNIeYxCaPLbe22wMNr

Đệm giảm chấn silicon: https://www.fpv24.com/de/betafpv/betafpv-shock-absorber-stossdaempfer-dji-o4-air-unit

DJI O4 Air Unit: https://amzn.to/4jzcsT2

Motor: https://n-factory.de/BetaFPV-LAVA-1102-14000KV-Brushless-Motor

Linh kiện phụ:

Jack cắm XT30: https://amzn.to/4kUqRun

Dây buộc pin (velcro): https://amzn.to/3FGASfC

Dây cắm cân bằng pin (balancer): https://amzn.to/4klAJxa

6x ốc M2 x10

4x ốc M2 x6

Tay điều khiển và kính FPV:

Tay điều khiển DJI: https://amzn.to/4kCkUCg

Kính FPV DJI: https://amzn.to/4mNgutY

Pin Lipo thông thường: https://amzn.to/4dK48P0

Các đường link trên có thể là link affiliate.

Sơ đồ đi dây (Wiring Diagram):

GPS sẽ được hàn vào RX2 và TX2. (Lưu ý: hàn RX của GPS vào TX của Flightcontroller). Nguồn điện cần được hàn vào một trong các pad 4,5V, nếu không GPS sẽ không hoạt động khi kết nối Flightcontroller với Betaflight qua cổng USB.

Cài đặt cổng (Ports) trên Betaflight:
