Tay đòn phía sau (Back Arms) cho Sub250 Oasisfly35
- Lượt tải
- 1
- Lượt thích
- 0
- Lượt coi
- 53
- Bản remix
- 0
- Bình luận
- 0
File 2 205,6 KB
- Sub250_Oasisfly35_Left_Back_Arm_1785280758.stlSTL · 102,8 KB
- Sub250_Oasisfly35_Right_Back_Arm_1785280759.stlSTL · 102,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #416722
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả

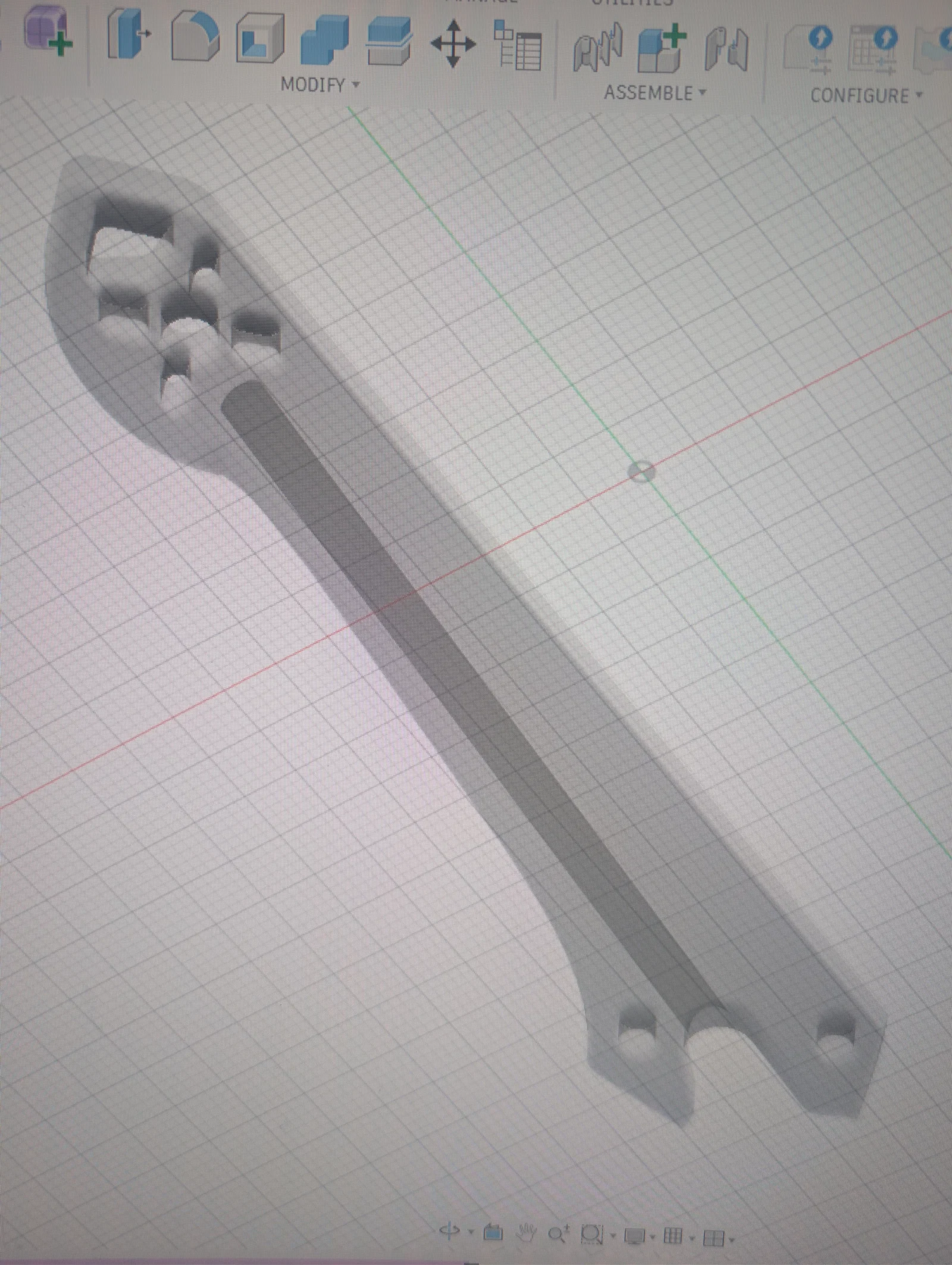

Câu chuyện phía sau: Tôi đã tự thiết kế tay đòn phía sau thay thế cho Sub250 Oasisfly35. Ý tưởng này xuất phát từ một nhóm chơi FPV, sau khi tôi đăng hỏi về khung thay thế thì có bạn gợi ý chỉ cần in phần càng vì thân máy vẫn còn rất cứng cáp. Tuy nhiên, phần tay đòn lại có điểm yếu ngay gần các lỗ bắt ốc motor.
Trước khi in, bạn cần chuẩn bị:

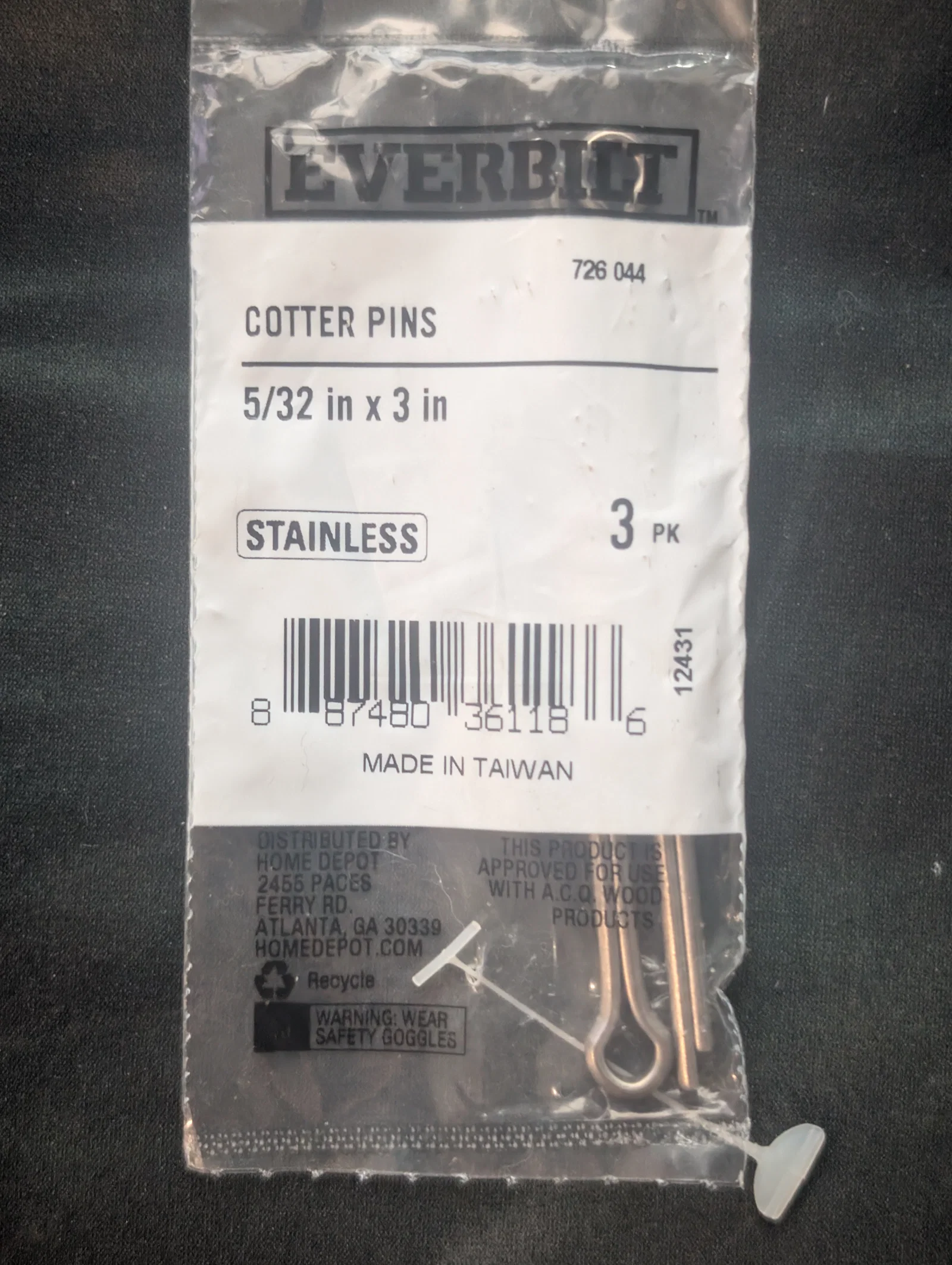

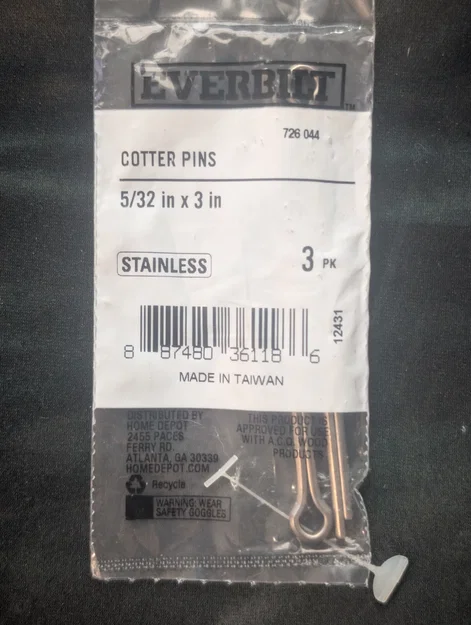

- Chốt chẻ (Cotter Pins) 5/32" x 3" (bạn có thể mua ở các cửa hàng kim khí, giá chỉ tầm $2-$3.)
- Keo dán sắt (loại nào cũng được, tôi hay dùng loại rẻ tiền ở Dollar Tree, rất hiệu quả.)
- Ốc M2 x 8mm (nếu dùng chân đế TPU) hoặc M2 x 6mm (loại có sẵn theo drone).
- Dụng cụ: kìm mũi nhọn nhỏ (loại tôi đã dùng) hoặc tua vít vừa với phần lõm của bản in (Ảnh 7; phần dưới cùng bên phải nơi gắn vào khung drone).
Tôi đã in các tay đòn này bằng nhựa PLA+ và thấy rất ổn định. Bạn có thể thử với PETG, ABS hoặc CF nếu muốn. Cho đến giờ, PLA+ vẫn cực kỳ bền với tôi.

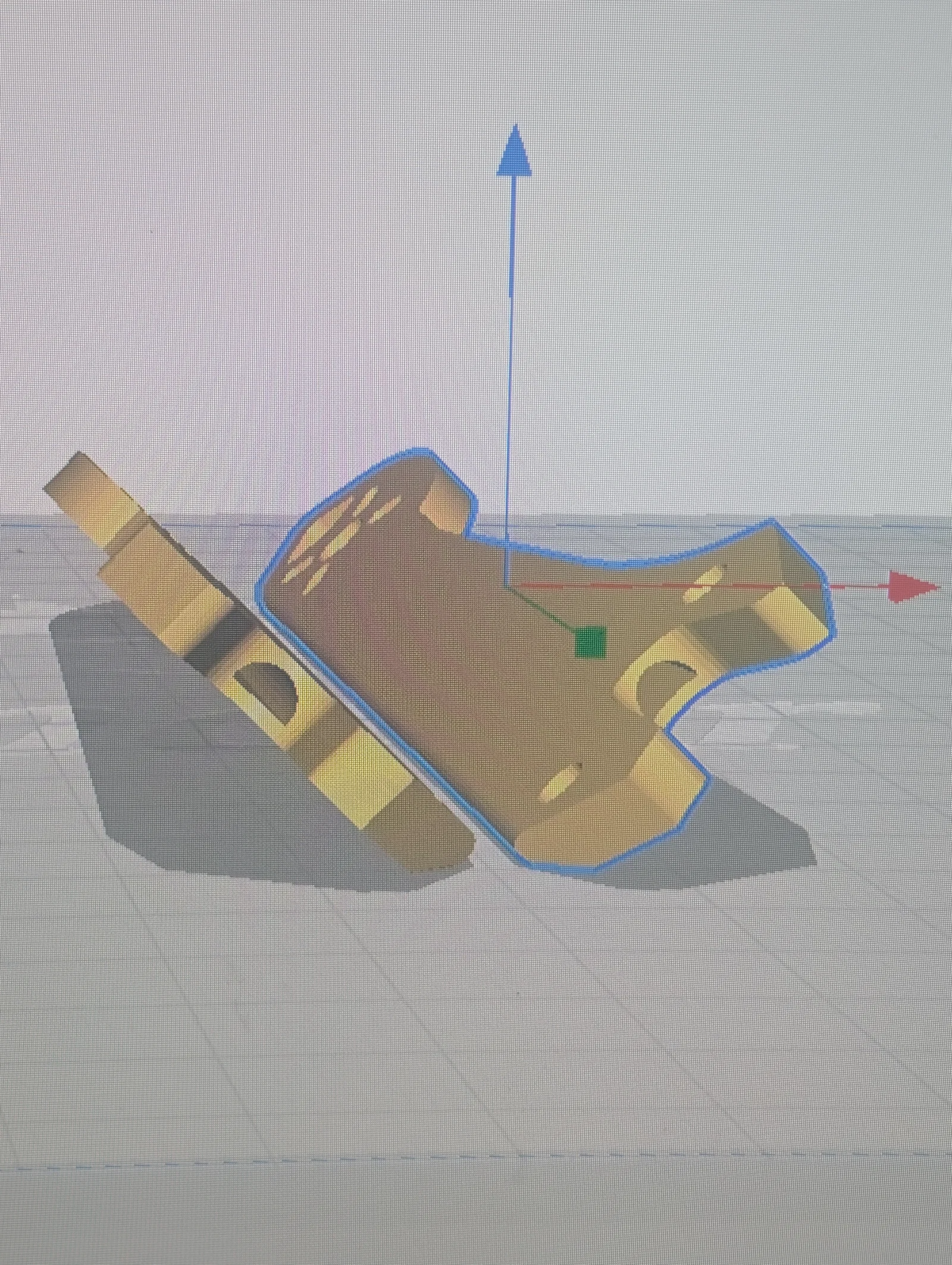

Hãy in phần càng với thông số: WALL COUNT là 6, TOP AND BOTTOM LAYER là 12, và KHÔNG DÙNG INFILL. Hãy đặt bản in nằm nghiêng như hình minh họa. Bạn có thể in cả hai hoặc từng cái một. Bản in KHÔNG cần support, nhưng nếu không tự tin vào máy in, bạn có thể dùng thêm BRIM.

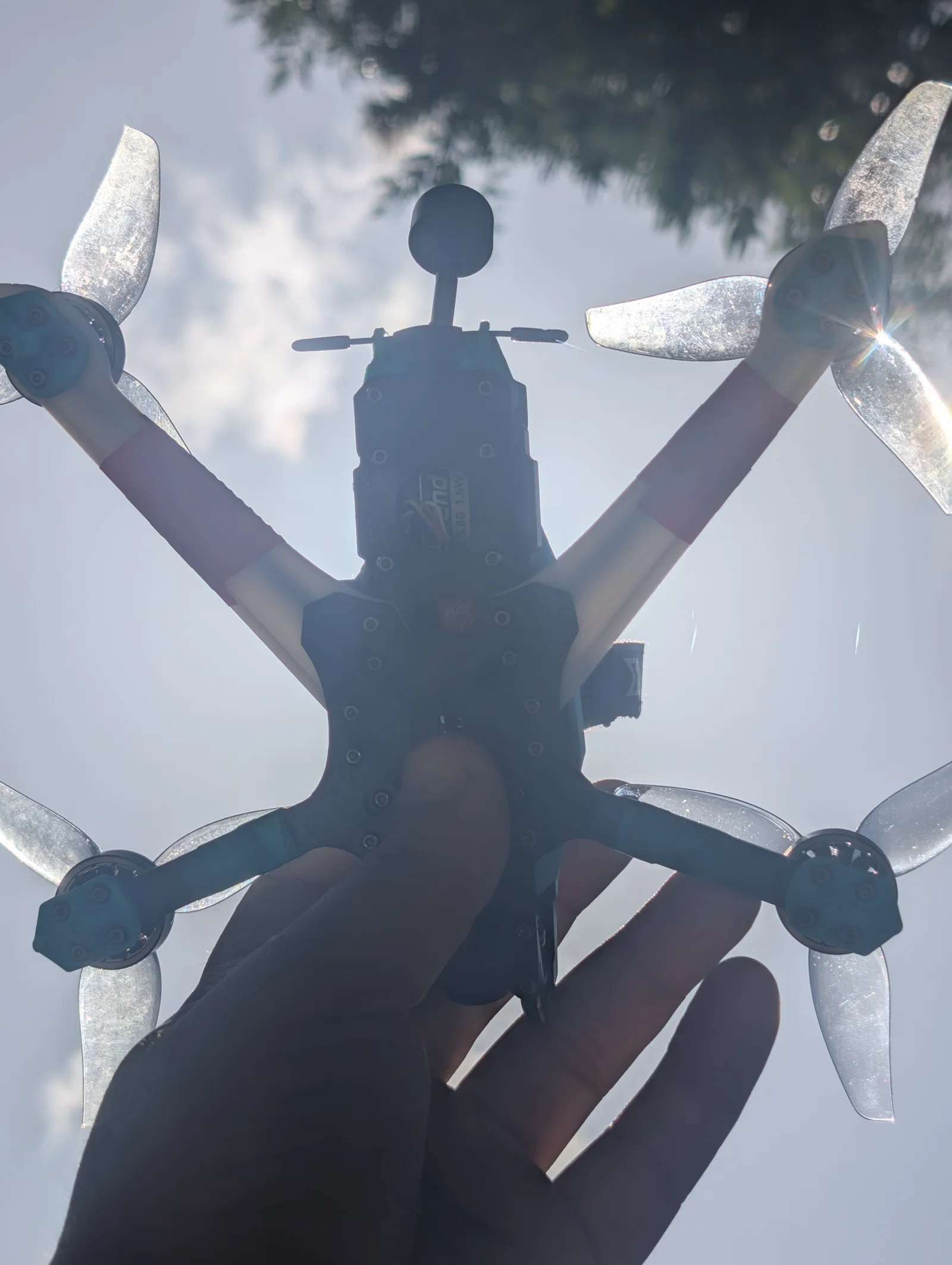

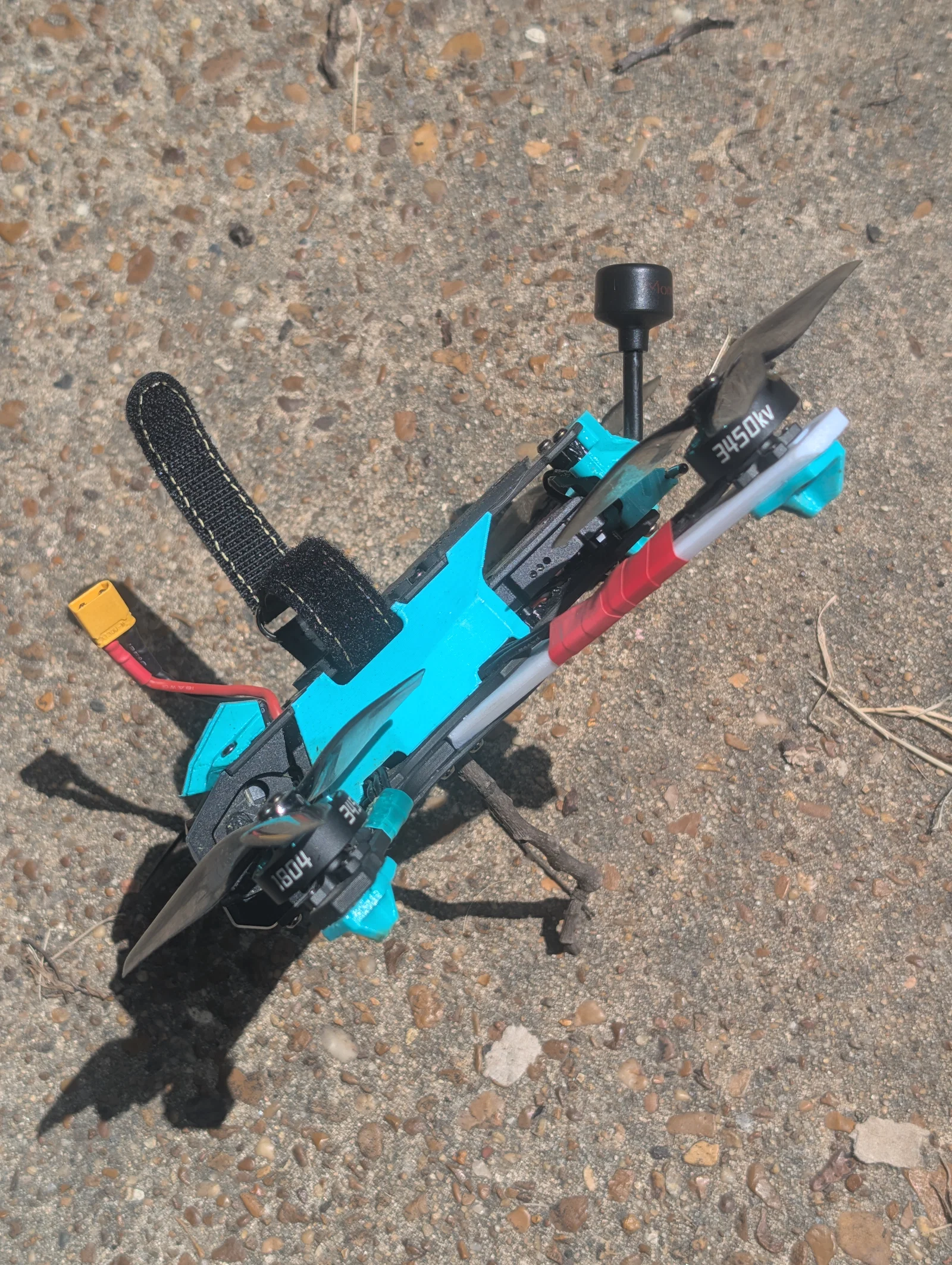

Sau khi in xong, hãy bẻ chốt chẻ một góc 90 độ rồi chèn một đầu vào lỗ in (lỗ chốt hiển thị trong ảnh 6 và 7). ĐỪNG BÔI KEO VỘI. Bước này là để kiểm tra độ vừa của lỗ và đánh dấu vị trí cần cắt trên chốt, đồng thời thử xem có bị cấn trên drone không. Sau khi đã đánh dấu, hãy cắt chốt và ở bước tiếp theo, hãy thật nhanh tay và cẩn thận! Bôi keo vào chốt rồi nhanh chóng chèn vào lỗ trước khi keo khô. Dùng kìm hoặc tua vít ấn chốt vào sâu hết mức có thể. Chốt này sẽ giúp bản in cứng cáp và bền hơn nhiều. Sau đó, chỉ cần lắp vào drone và bay thôi. Bạn sẽ không gặp vấn đề gì về khoảng cách giữa các tay đòn hay khả năng bay đâu.
Tôi sẽ sớm thiết kế và cập nhật thêm cả hai tay đòn phía trước tại đây nữa.
Cảm ơn và chúc các bạn thành công!
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 205,6 KB
- File lớn nhất
- 102,8 KB
