Bản Mod TF2 Flare Gun dựa trên Nerf Flare Gun 1

4 hình

Đồ Chơi Ngoài Trời

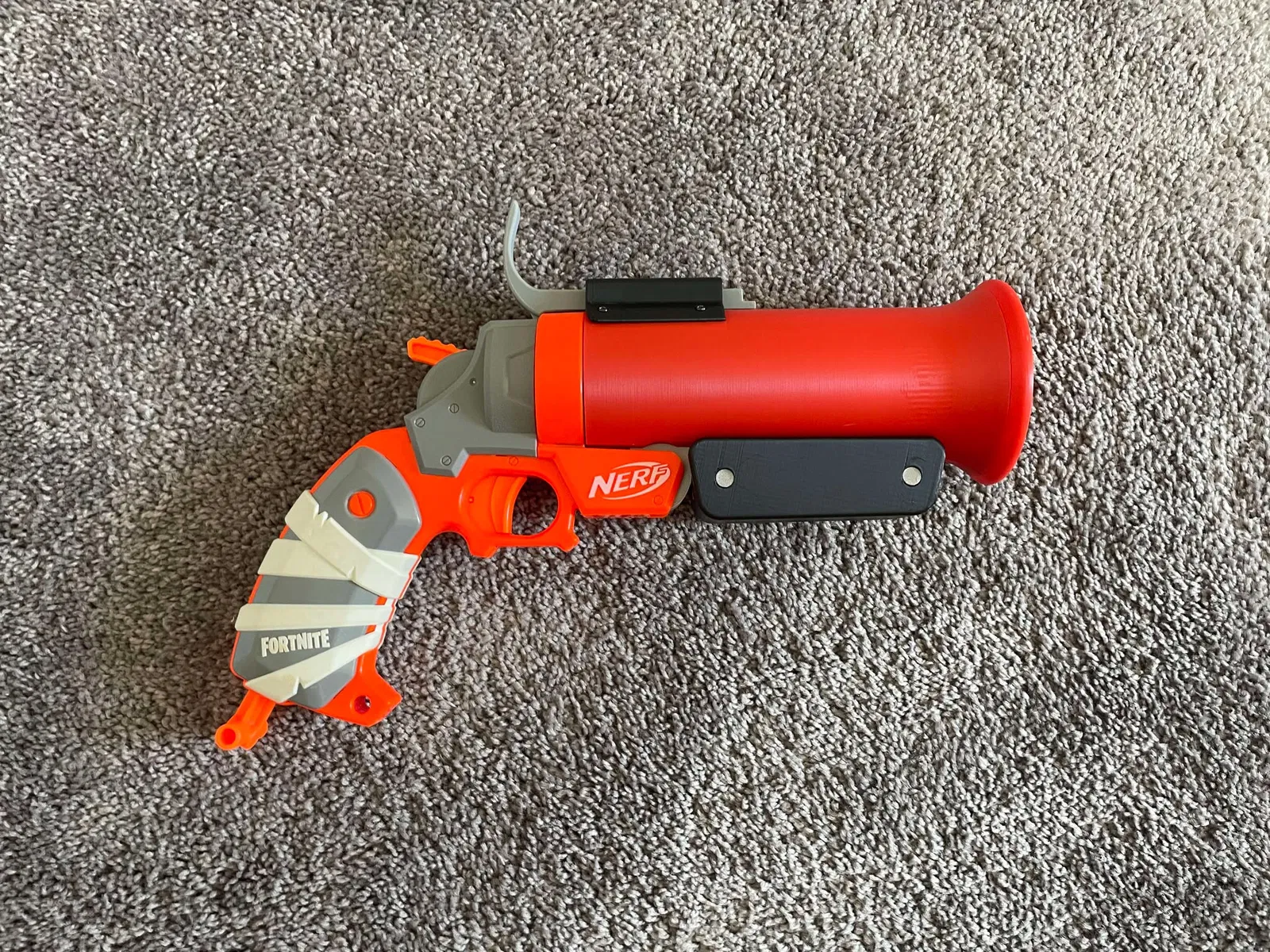

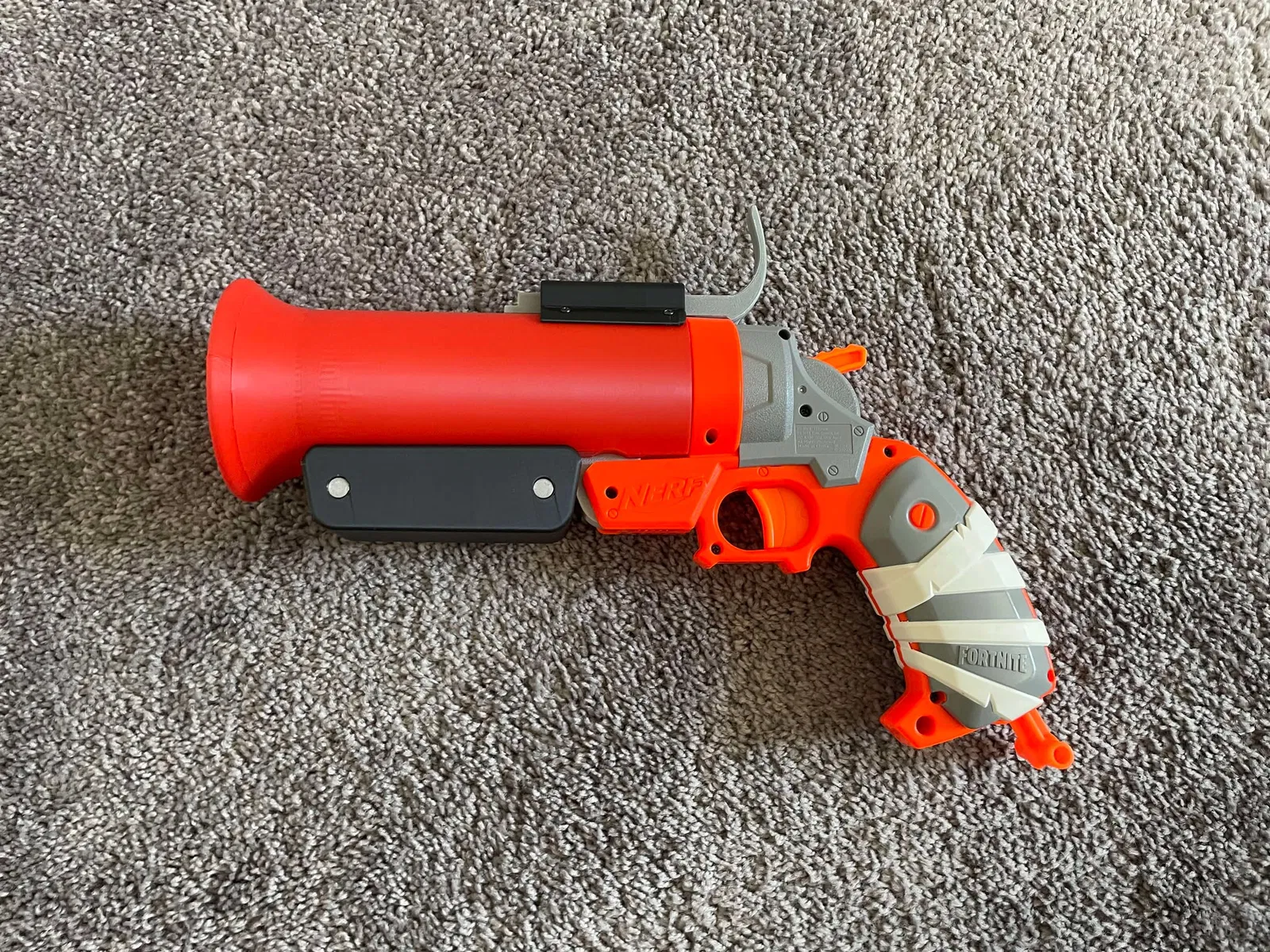

Bản Mod TF2 Flare Gun dựa trên Nerf Flare Gun

Tác giả methanejuice

Lượt tải
144
Lượt thích
121
Lượt coi
3.054

File 18 20,6 MB

  • 8mm_pin_2_1773677905.stlSTL · 30,4 KB
  • 8mm_pin_1_1773677906.stlSTL · 30,4 KB
  • Flaregun_Lock_1773677907.stlSTL · 11,6 KB
  • tf2_FlareGunV2_Hinge_1773677908.stlSTL · 81,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là dự án cũ đã hơn 1 năm mà mình luôn nghĩ cần cải thiện thêm, đặc biệt là việc làm cho nó sử dụng được Silly Shells và có thể là cả tính năng nhả vỏ đạn. Mình từng làm điều này trước khi thực hiện dự án baby face blaster, và những kinh nghiệm đó cho thấy mình không nên cố gắng lắp các bộ phận in 3D vào nhựa đúc sẵn. Mình đăng tải lên vì có người hỏi, nhưng mình không thể hướng dẫn chi tiết hơn những gì dưới đây. Nếu muốn làm chỉn chu, mình cần thiết kế thêm khuôn cắt và mua thêm vài khẩu để thử nghiệm, mà hiện tại mình không muốn làm vậy. Độ hoàn thiện về chức năng chỉ ở mức trung bình, nhưng mình nghĩ ngoại hình thì rất giống với nguyên mẫu :\

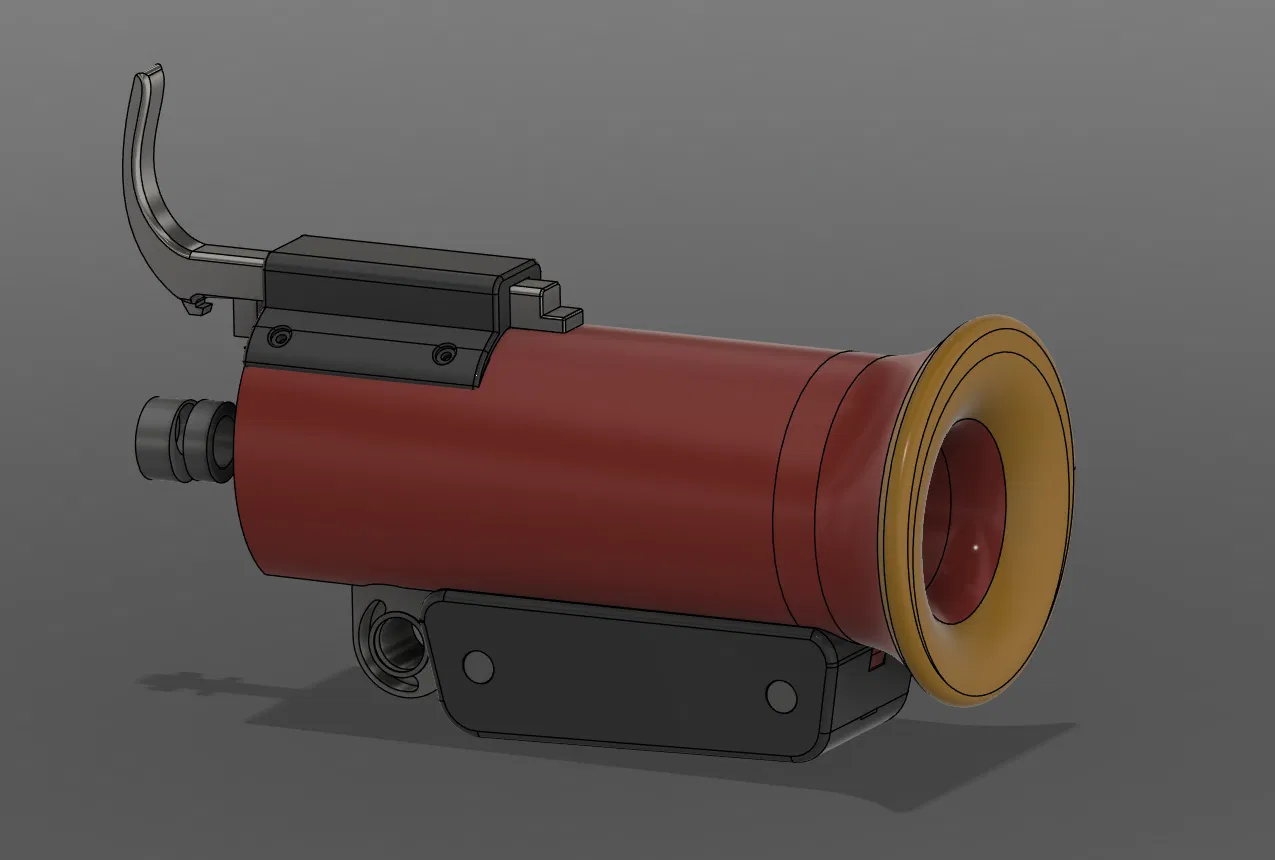

Bạn sẽ cần tháo bỏ phần trụ gắn phi tiêu (dart post) và chốt trên cùng để đạt được trạng thái như hình. Bạn có thể lắp phần tay cầm, báng súng, nòng và khớp nối (cần dùng keo), cộng với một miếng đệm in 3D nhỏ cho khớp nối.

Cắt các rãnh vào mặt trên của tay cầm, kích thước 14 x 8mm cho (1) và (2), và 8 x 2mm cho (3) và (4).

Lắp tf2_FlareGunV2_SealbaseOring hoặc tf2_FlareGunV2_SealbaseFoam để sử dụng o-ring (12x18x3mm) hoặc dùng mút đạn làm seal (tất cả đều cần dán keo). Đồng thời, hãy cắt bỏ phần nhựa trên cùng của chốt kết nối với lò xo trong ảnh, sau đó lắp phần khóa Flaregun vào.

Lắp một lò xo có đường kính ngoài 8mm x dài khoảng 40mm vào vị trí này. Bạn cần dùng lò xo loại cứng vì nó phải giữ được phần nòng súng.

Bạn có thể mở nòng bằng cách kéo búa đập ra sau rồi vẩy nhẹ, hoặc sử dụng tay nắm nòng súng. Việc đóng nòng chỉ thực hiện được bằng cách kéo tay nắm nòng súng.

Nếu có cơ hội, mình sẽ sử dụng các mẫu blaster in 3D của người khác làm nền tảng thay vì dùng loại đồ chơi bán sẵn như thế này.

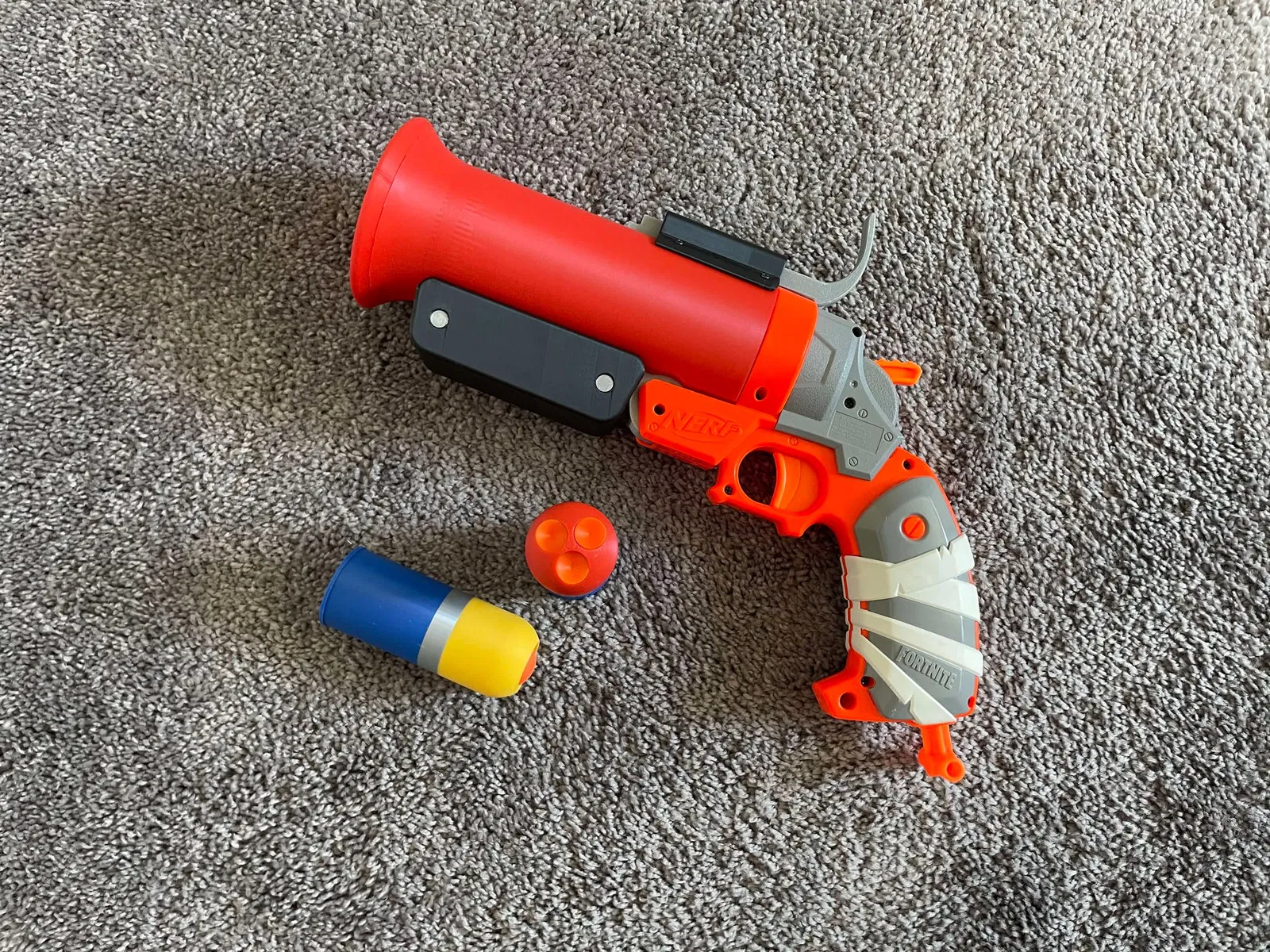

Cập nhật 22/05/2025: Thêm adapter cho Silly Shell và nòng mới.

Cập nhật 18/06/2025: Chỉnh sửa kết nối seal của Silly shell.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstl
Số file mô hình
18
Tổng dung lượng
20,6 MB
File lớn nhất
15,5 MB
