Mô hình 3D Chrono Sabers - Power Rangers Time Force

Thiết lập in (Print Settings)

• Kiếm
  • Wall loops: 2
  • Layer Height: 0.2mm
  • Infill: 3%
  • Sparse infill pattern: Adaptive Cubic
    • Mình chỉ dùng kiểu này cho các mảnh cán và lưỡi kiếm, các phần còn lại thì dùng grid.
  • Support: Tree
  • Brim Type: Chỉ dùng outer brim

Danh sách linh kiện

• Kiếm
  • 2 thanh ren 5/16 inch hoặc chốt gỗ cắt dài 14 inch
    • Chủ yếu để giảm áp lực lên phần bảo vệ (guard) nơi lưỡi kiếm trượt ra vào.
    • Nhớ kiểm tra, vát cạnh và chà nhám chốt gỗ cẩn thận.
  • 1 thanh ren 5/16 inch hoặc chốt gỗ cắt dài 4 inch
    • Tùy chọn, dùng để nối hai thanh kiếm ở phần đuôi (pommel).

Hướng dẫn lắp ráp

Việc in ấn khá đơn giản. Để lắp ráp kiếm, bạn sẽ cần 4 chốt guard_pin, 15 chốt blade_pin (8 cho tay cầm lớn, 7 cho tay cầm nhỏ) và 2 phần pommel.

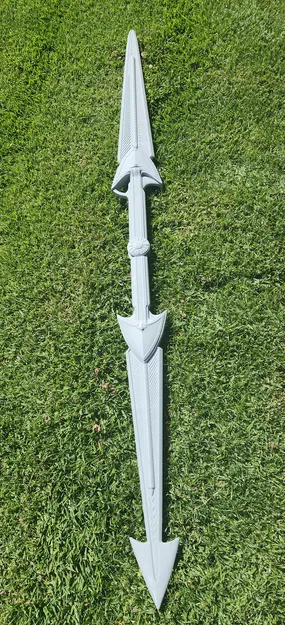

Mình quyết định để chiều dài thanh trục ngắn lại. Phần cần hỗ trợ nhất là chốt bảo vệ nơi lưỡi kiếm trượt ra vào. Qua thử nghiệm, các lưỡi kiếm khá chắc chắn với các thanh hỗ trợ này. Chốt gỗ nối hai đuôi tay cầm chủ yếu để cho đẹp. Nó đủ chắc để trưng bày nhưng không khuyến khích vung vẩy mạnh nếu kết nối theo kiểu đó.

Mình thiết kế để có thể tháo rời các lưỡi kiếm. Bạn có thể dán keo cố định nếu muốn, nhưng ý tưởng ban đầu là để dễ dàng tháo lắp khi mang đi hoặc cất giữ. Một ít băng keo giấy quấn quanh chốt và phần khớp nối vào guard là đủ để giữ mọi thứ chắc chắn.

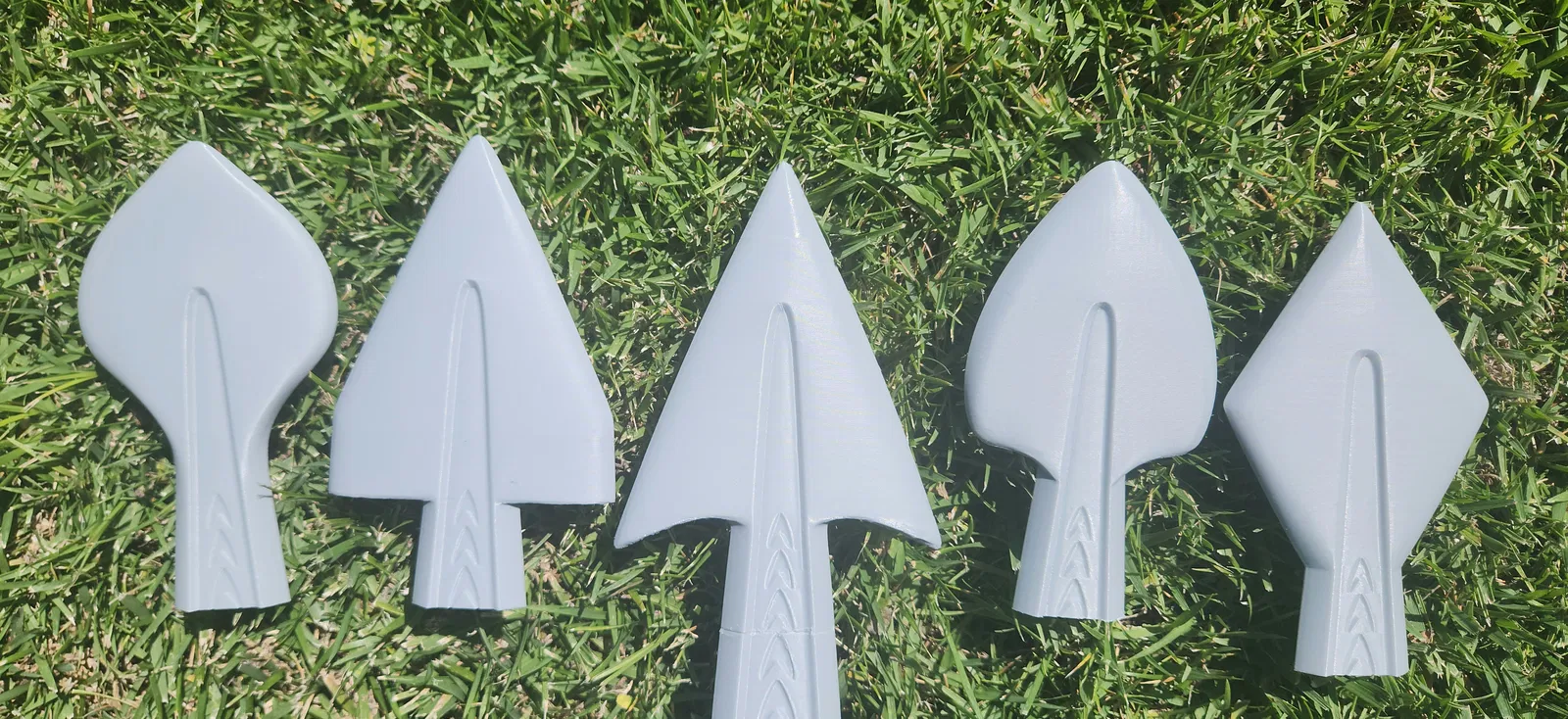

Đã bao gồm đầy đủ các đầu kiếm cho tất cả các Ranger. Có thêm một công cụ hỗ trợ nhỏ để đánh dấu và dán băng keo khi sơn các thanh kiếm nhỏ. Chỉ cần căn chỉnh rãnh trên công cụ với phần mũi của lưỡi kiếm. Các bản gộp (đã lắp sẵn) để scale kích thước cũng được đính kèm, trừ phần lỗ nối hỗ trợ.

Chiều dài:

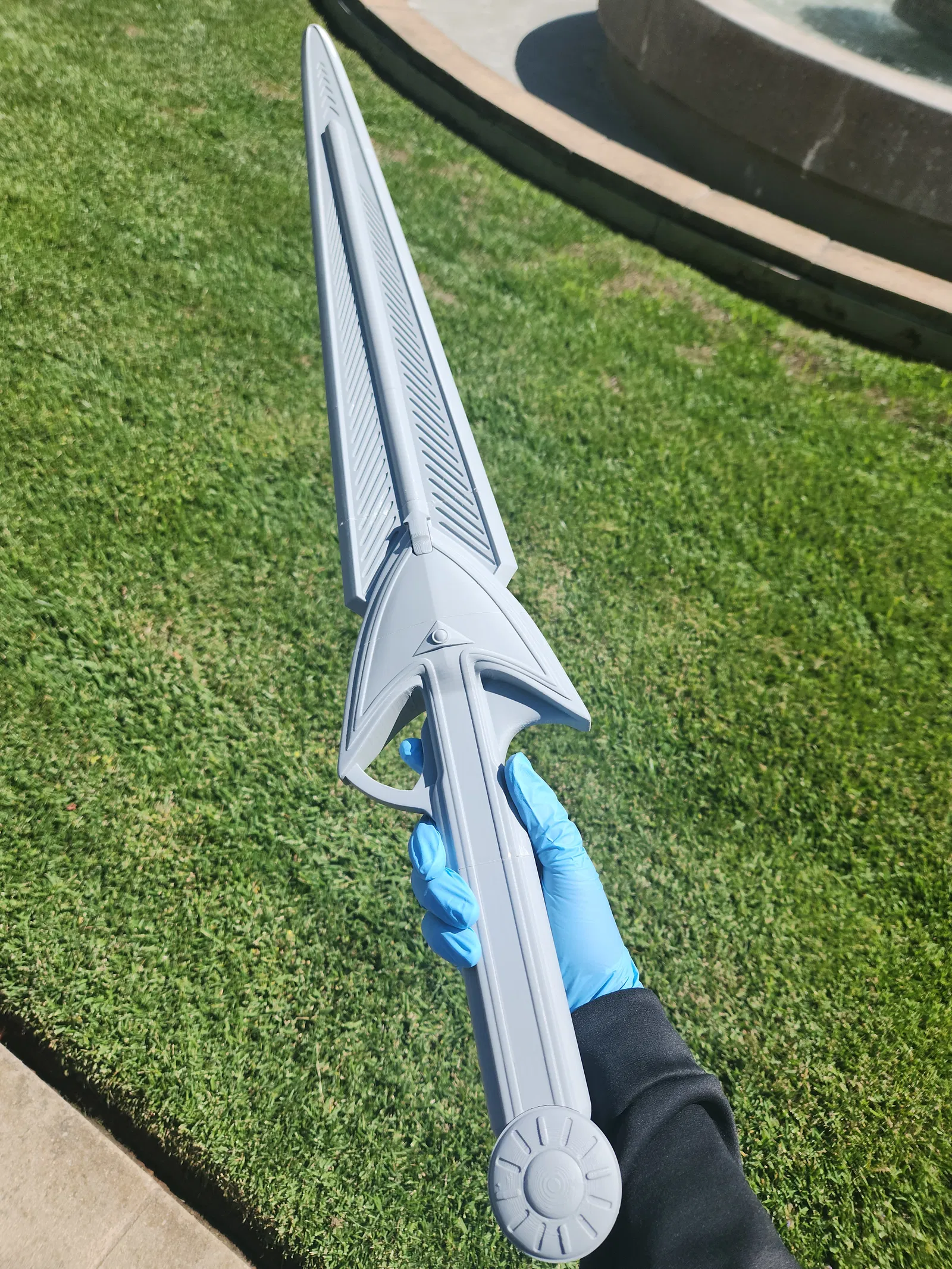

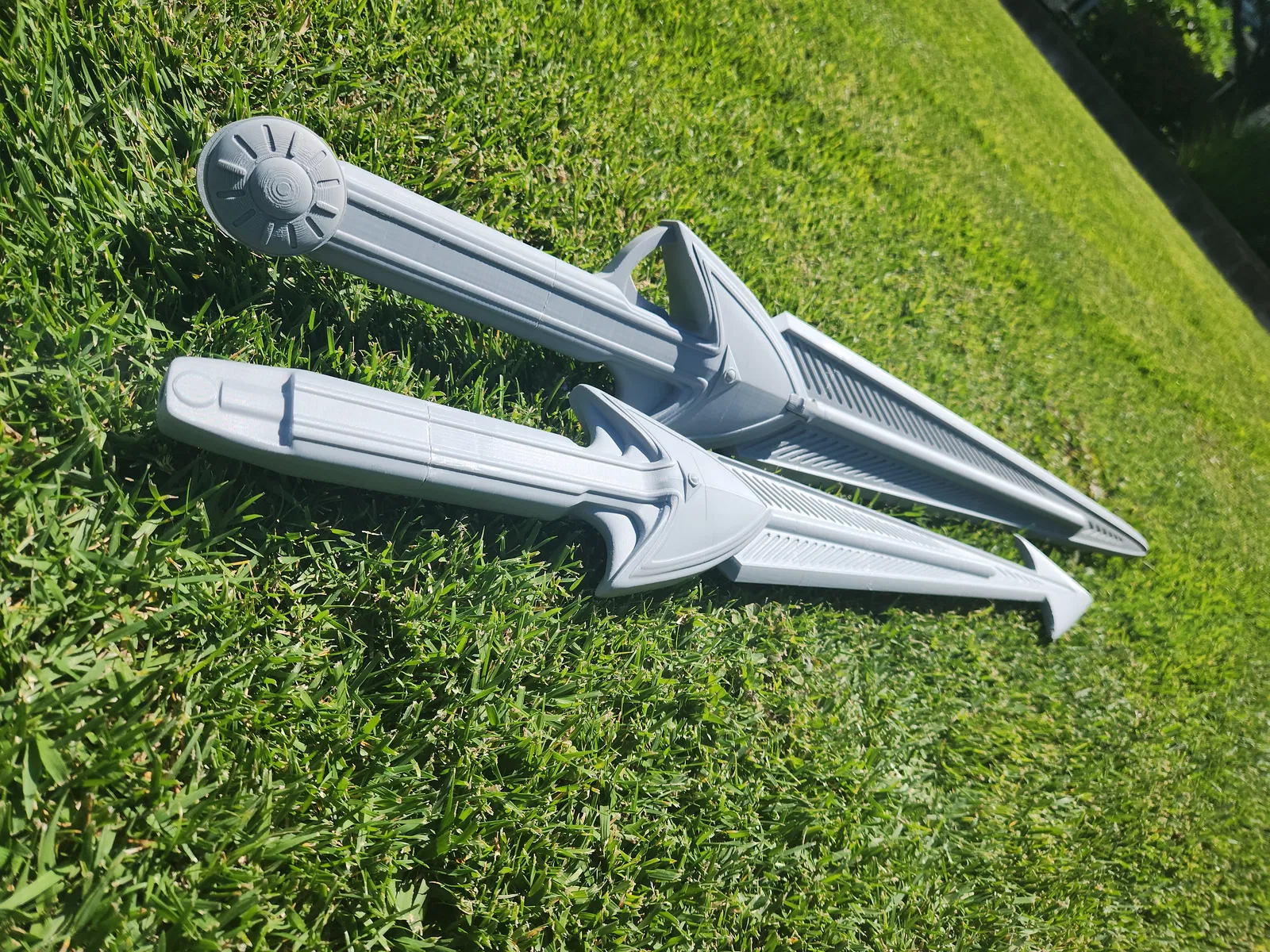

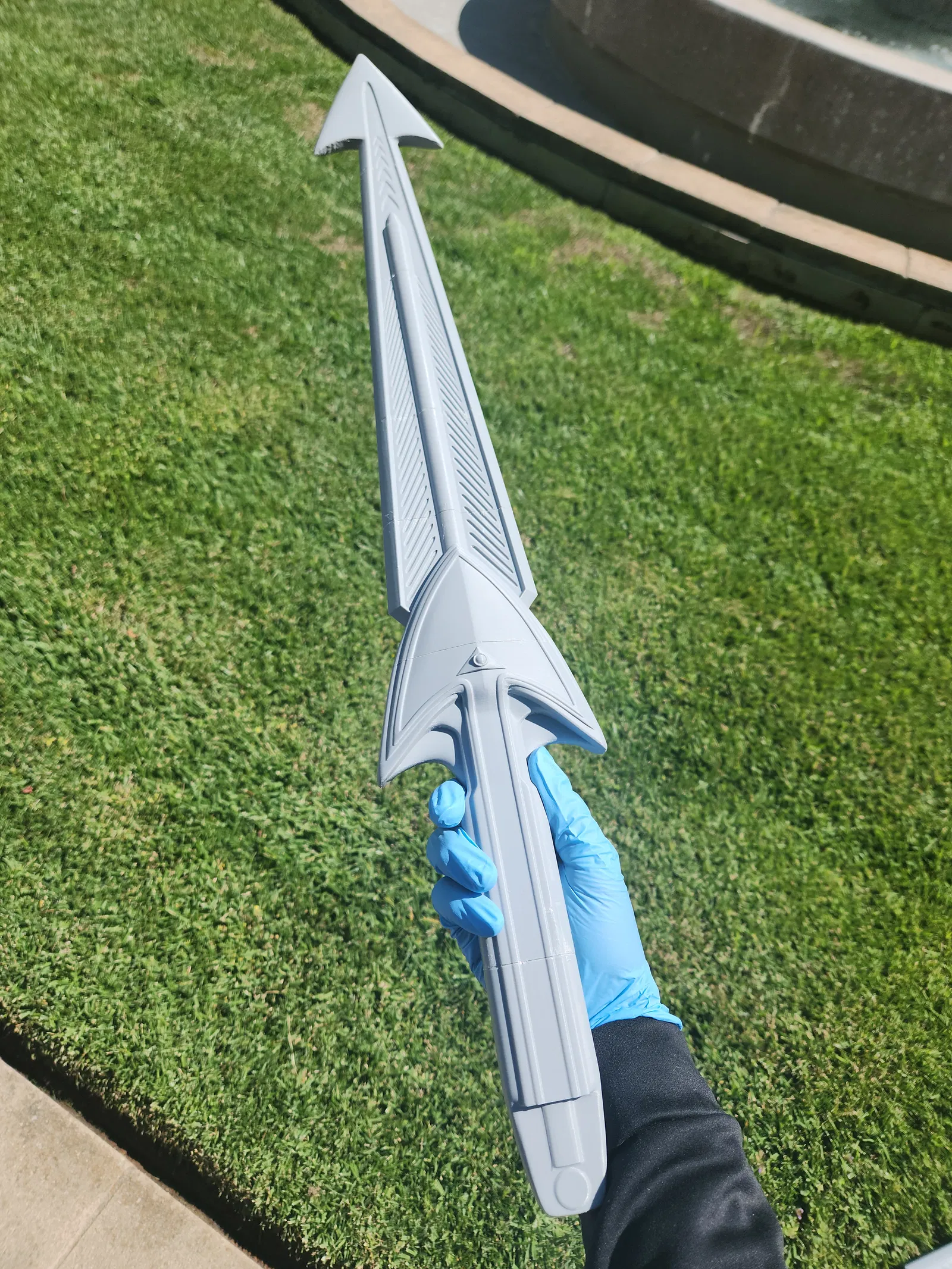

• Tay cầm nhỏ: ~29 inch (~738.33 mm)
• Tay cầm lớn: ~36.5 inch (~927 mm)

Mình không làm chi tiết phần bạc trên tay cầm vì các hình ảnh tham khảo khá mờ. Mình để mặt phẳng để bạn có thể tự vẽ hoặc sơn chi tiết tùy ý.

Cập nhật:

Phần huy hiệu phía sau tay cầm trước đây chưa có. Phiên bản V2 của các file STL hiện đã được thêm vào đầy đủ.
