Vách Ngăn Kéo V1 - Chia 2 Phần, Scale Mọi Kích Thước

Ngán cái vụ phải chỉnh sửa hoài mấy cái mẫu ngăn kéo nên tui quyết định tự thiết kế cái vách ngăn gồm 2 mảnh, ghép vô là khít liền, tha hồ scale theo ý muốn, in không cần support mà cũng không cần brim luôn.

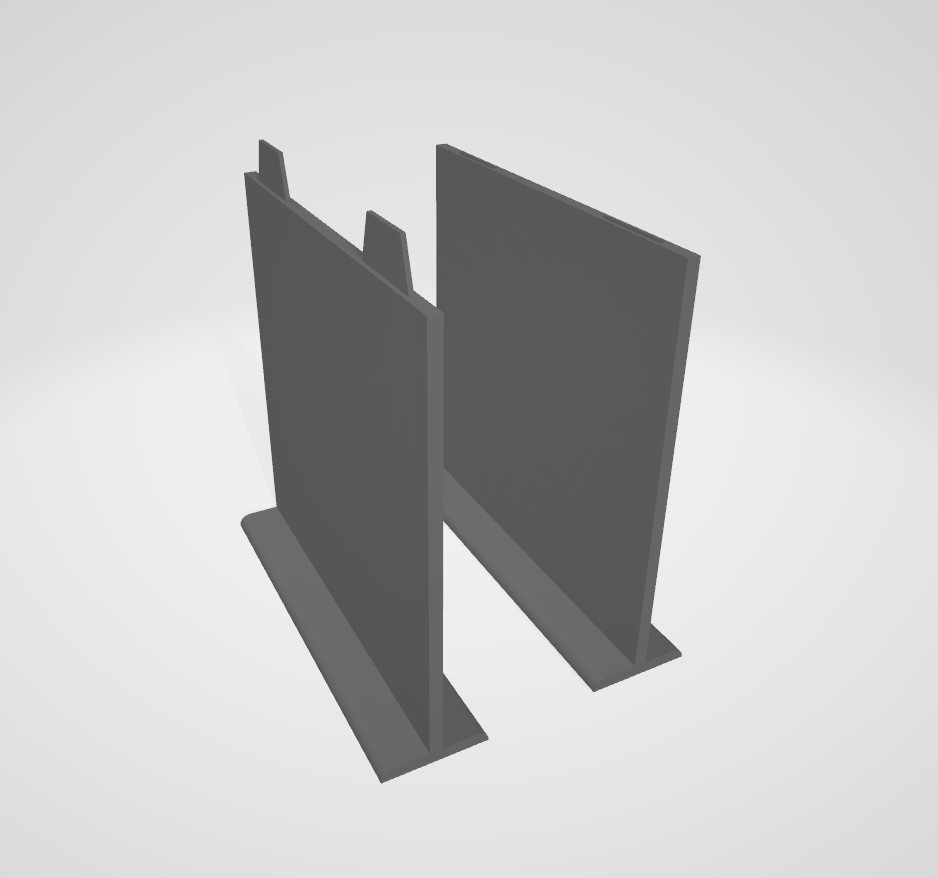

Kết quả là cái vách ngăn kéo gồm 2 mảnh, mỗi mảnh 100x100x3mm. Hai mảnh này có cái khớp nối tự căn chỉnh, ghép vô là dính liền. Ở tỉ lệ mặc định thì cái mảnh âm nó sẽ rộng và sâu hơn 0.5mm. Cái này để đảm bảo nó khít nhưng vẫn có chỗ để co rút lúc in hoặc mấy lỗi nhỏ của máy in.

Dù kích thước ngăn kéo của bạn là bao nhiêu đi nữa, các mảnh này đều có thể scale theo đúng tỉ lệ bạn muốn ở mọi hướng và nó sẽ vừa với ngăn kéo của bạn. Ngăn kéo bạn dài 300mm, rộng 150mm hả? Cứ scale cả 2 mảnh lên 150% rồi đó, bạn có vách ngăn 2 mảnh vừa khít ngăn kéo luôn.

CÁCH SCALE

Chiều dài vách ngăn kéo mong muốn / 2 = tỉ lệ scale của mỗi mảnh.

VÍ DỤ

Nếu bạn muốn chiều dài vách ngăn kéo là 350mm, thì chia cho 2 = 175, đây chính là tỉ lệ scale cho mỗi mảnh vách ngăn. Bạn chỉ cần chỉnh tỉ lệ trục dài (thường là trục Z nếu in như hình) lên 175% cho cả 2 mảnh, chúng sẽ khít nhau và vừa với ngăn kéo.

Chiều cao thì quản lý độc lập. Ngăn kéo của tui sâu 125mm nên tui scale lên 125%

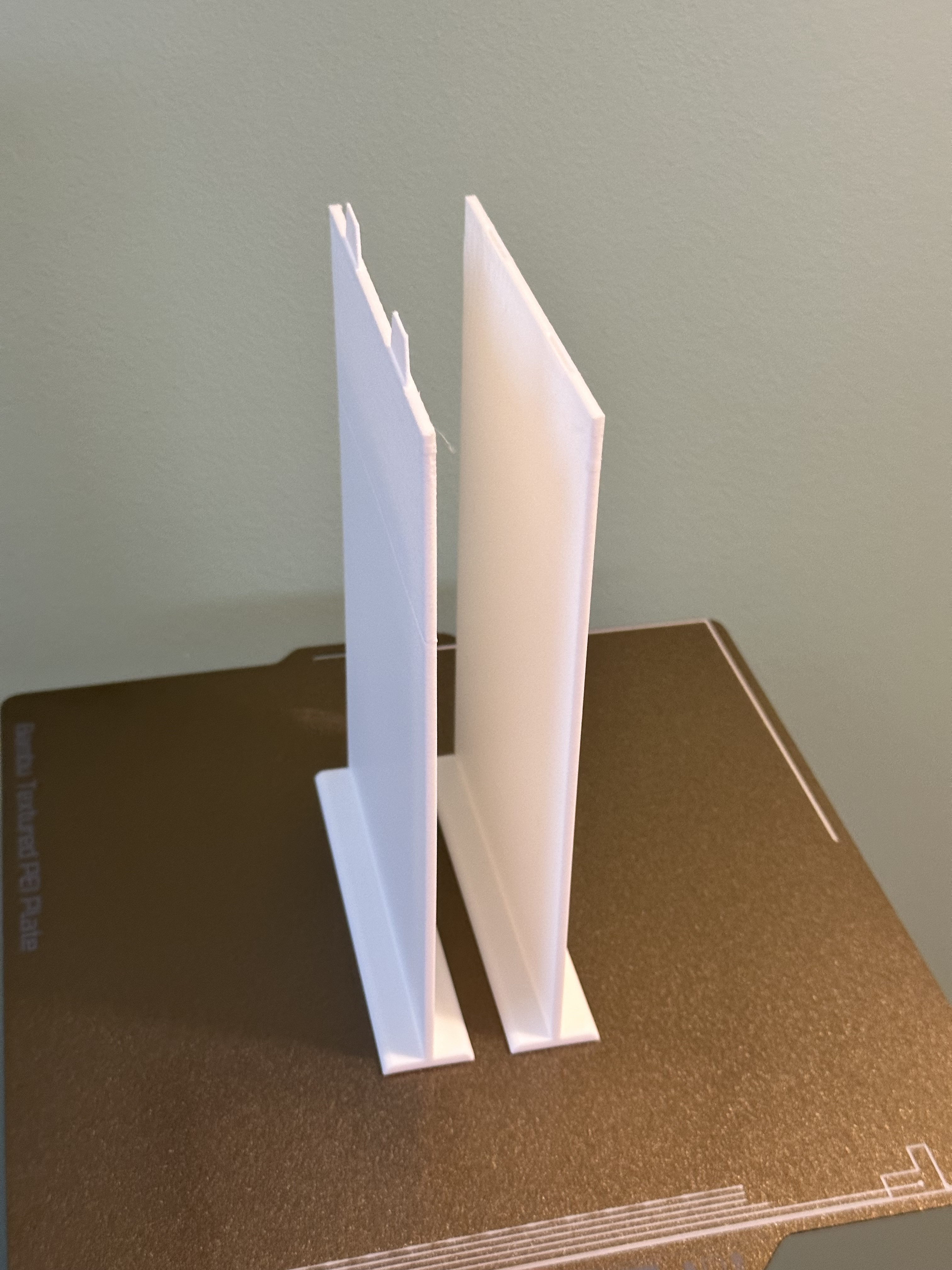

In đứng trên mặt T, không cần support hay brim. Bạn có thể in với 0% infill và 2 lớp tường (wall) với độ rộng nét 0.5mm. Dùng Arachne wall generator trong Bambu studio là ngon nhất.

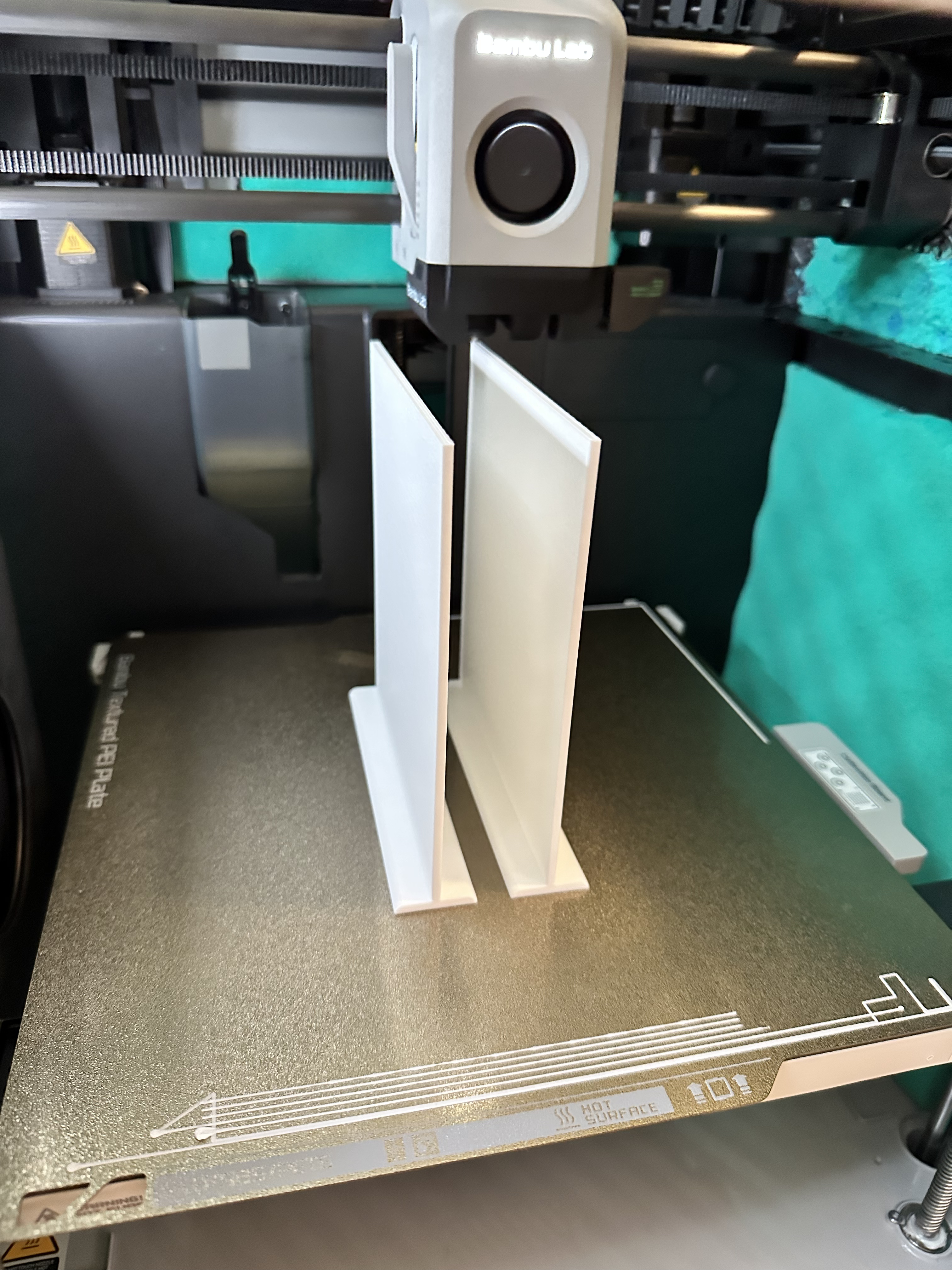

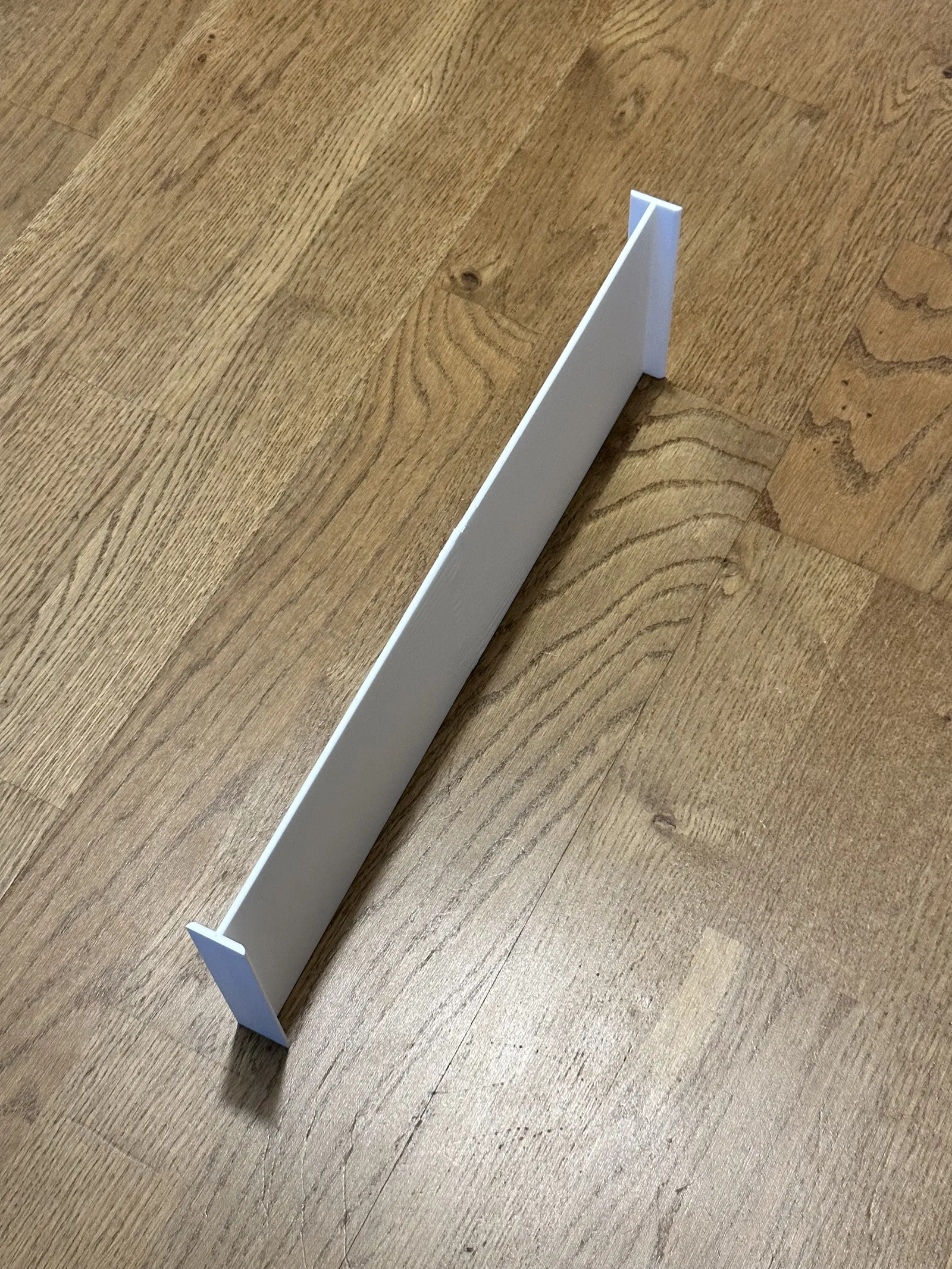

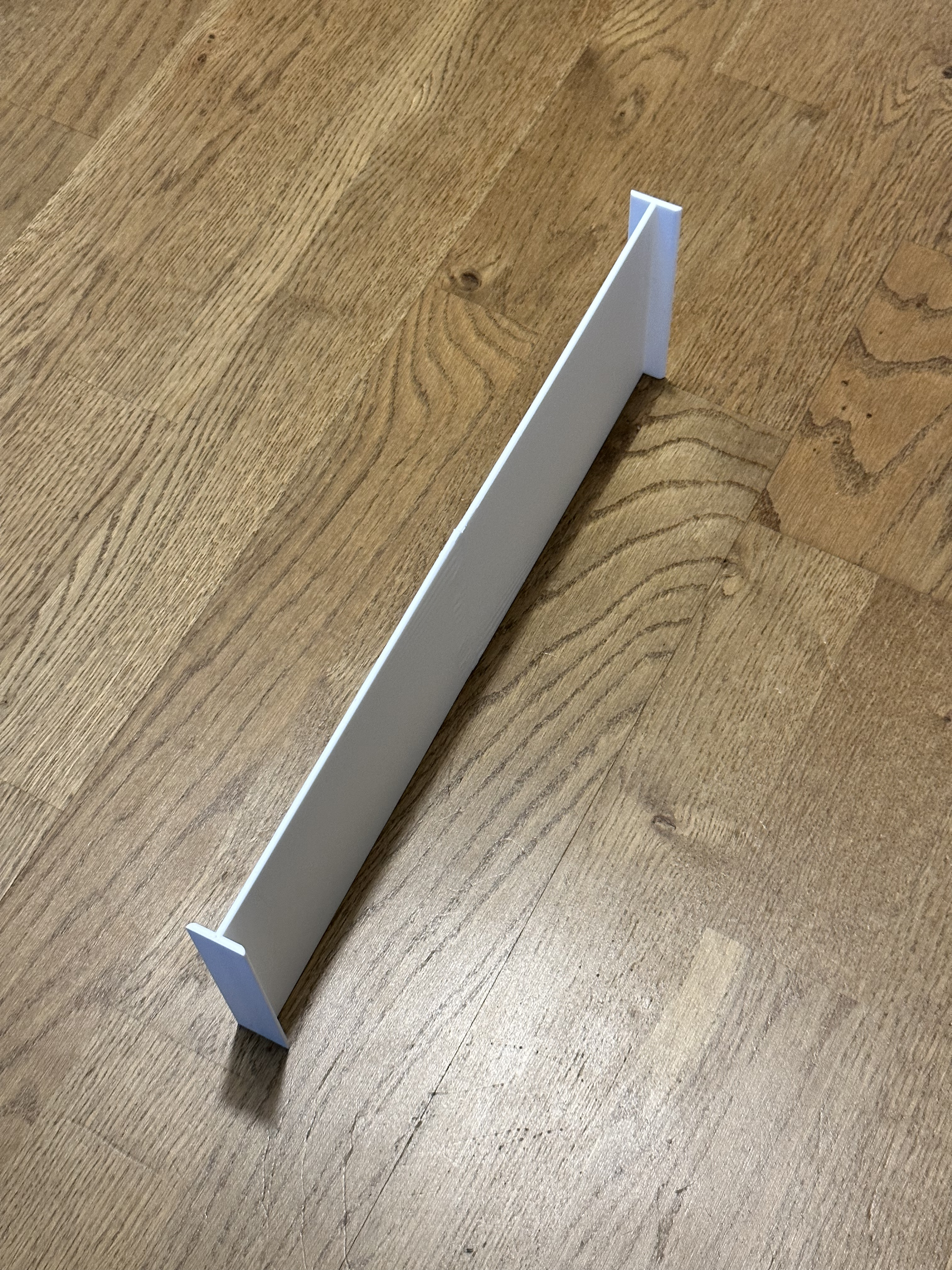

Nếu bạn làm mỗi đoạn dài hơn 150mm thì khả năng bị rung tường sẽ cao hơn khi máy in đi tới các lớp trên. Tui đã in thành công mẫu này với 2 đoạn cao 200mm trên Bambulab X1C mà không cần brim hay support, nhưng chiều cao này cũng làm tường bị rung chút, nhìn hơi gợn sóng. Tuy nhiên, tường vẫn khớp với nhau ngon lành bất chấp mấy vấn đề thẩm mỹ này, bạn có thể thấy trên hình.

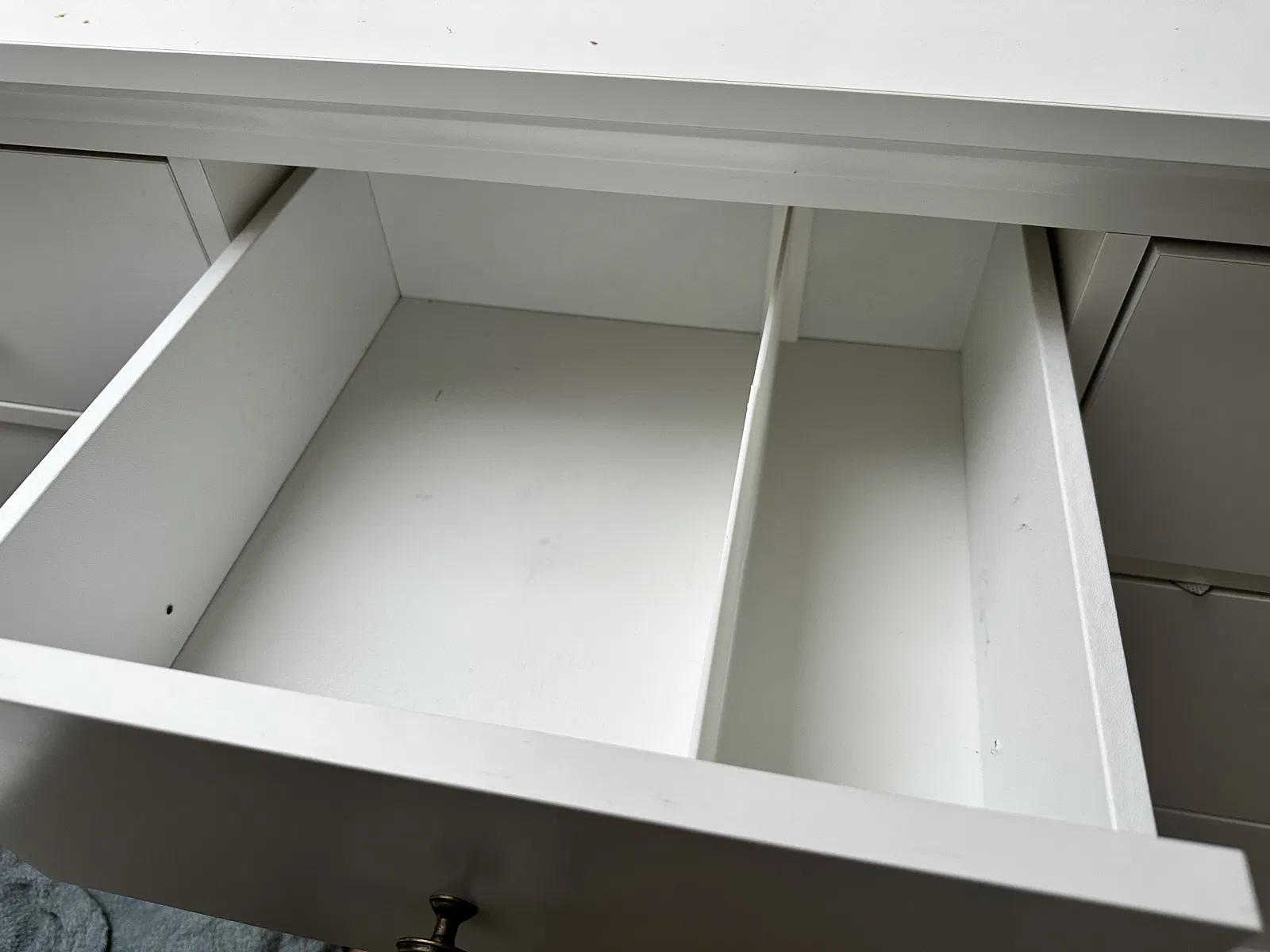

Dùng keo siêu dính để ghép 2 mảnh lại với nhau là tốt nhất. Băng keo 2 mặt dán ở mấy cái đầu T cũng giúp giữ vách ngăn cố định trong ngăn kéo.
