Phân chia ngăn kéo V2 - 100x100x5mm, dễ dàng mở rộng kích thước

Tôi đã mệt mỏi vì luôn phải làm lại các mô hình chia ngăn/tách ngăn, vì vậy tôi quyết định thiết kế một tách ngăn đơn giản có thể mở rộng, dễ in và khớp hoàn hảo, có thể thay đổi kích thước theo bất kỳ kích thước nào bạn muốn trong phần mềm cắt.

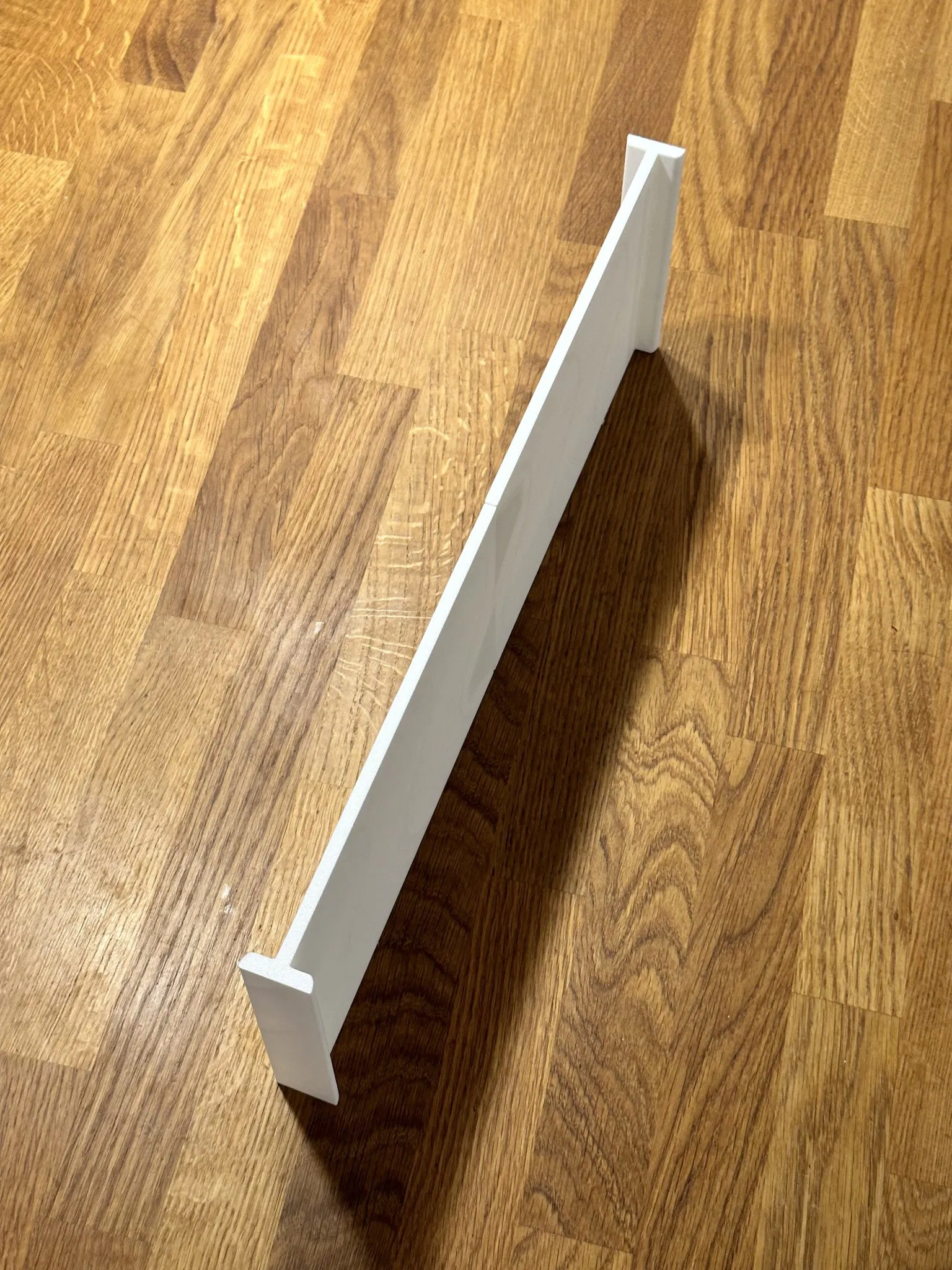

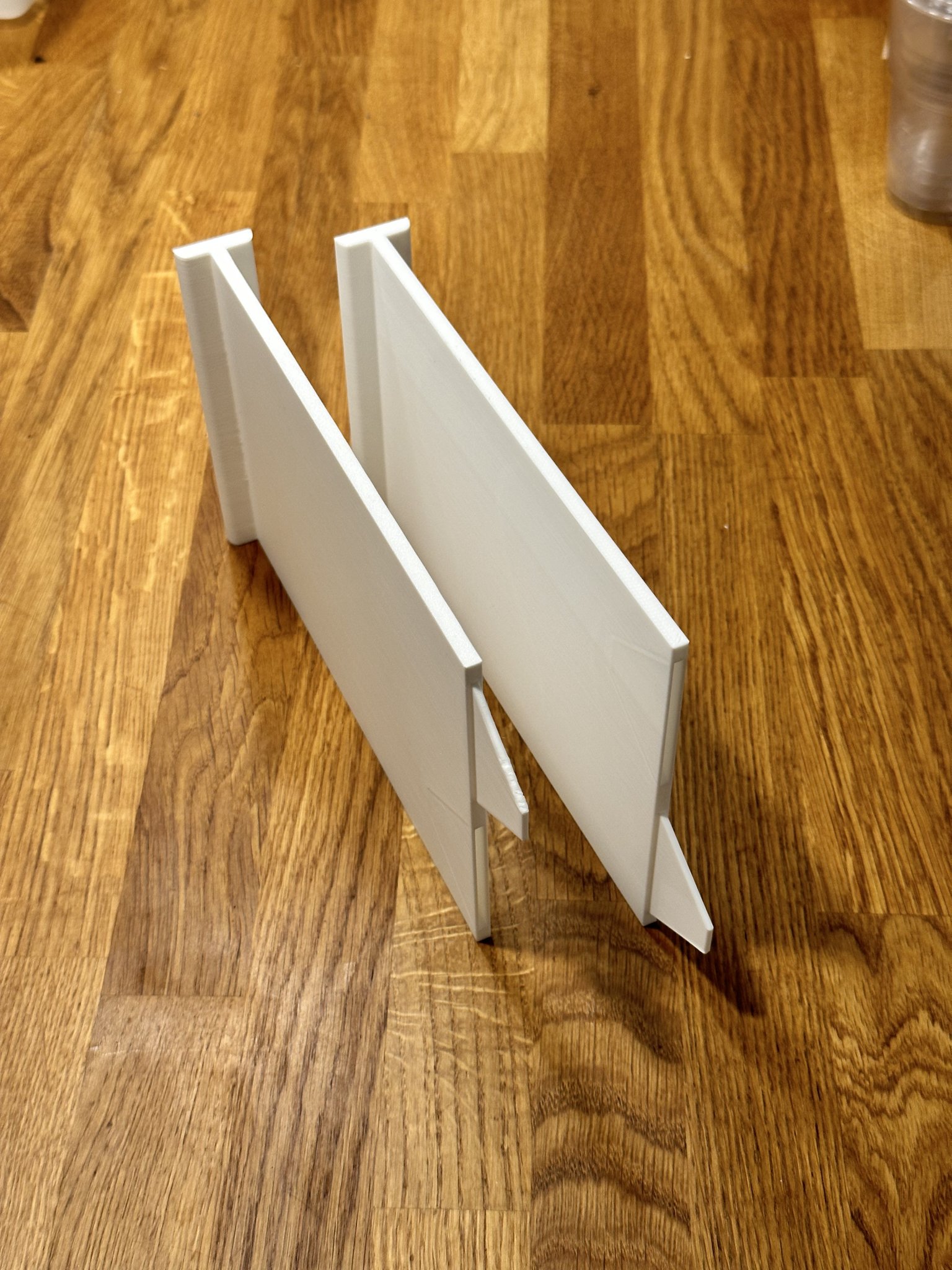

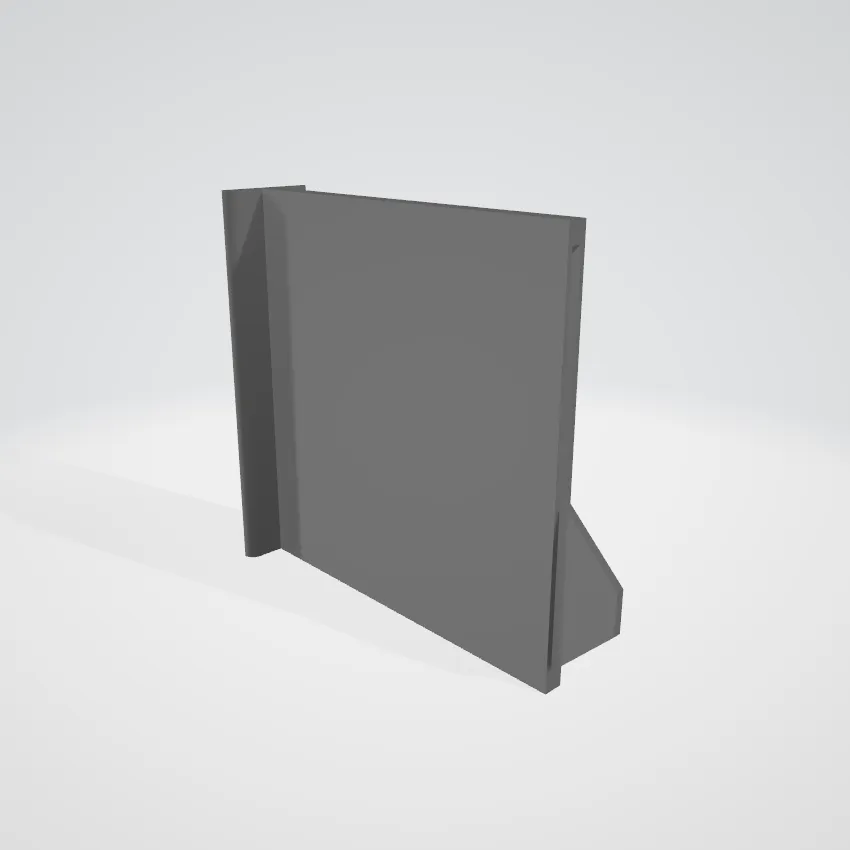

Kết quả là một phần tách ngăn ngăn kéo cơ bản có kích thước 100x100x5mm. Bạn in hai phần này và chúng sẽ khớp chặt với nhau. Phần này có các kết nối tự căn chỉnh để đảm bảo khớp hoàn hảo mỗi lần. Các kết nối trên mô hình này đã được cập nhật chỉ có góc 45 độ và do đó có thể được in nằm xuống như chúng sẽ nằm trong ngăn kéo. Điều này khắc phục nhiều vấn đề tiềm ẩn mà tôi gặp phải với phiên bản 1 của thiết kế này. Tôi đã in những cái này nằm xuống với tỷ lệ 200%, điều này làm tăng độ nhô ra và vẫn in tốt trên BambuLab X1C.

Tại tỷ lệ mặc định, lỗ cái rộng và sâu hơn 0.5mm so với phần đực. Điều này đảm bảo khớp chặt với không gian để bù đắp cho sự co lại và bất kỳ khuyết điểm nhỏ nào của máy in trong khi vẫn đảm bảo khớp hoàn hảo mỗi lần.

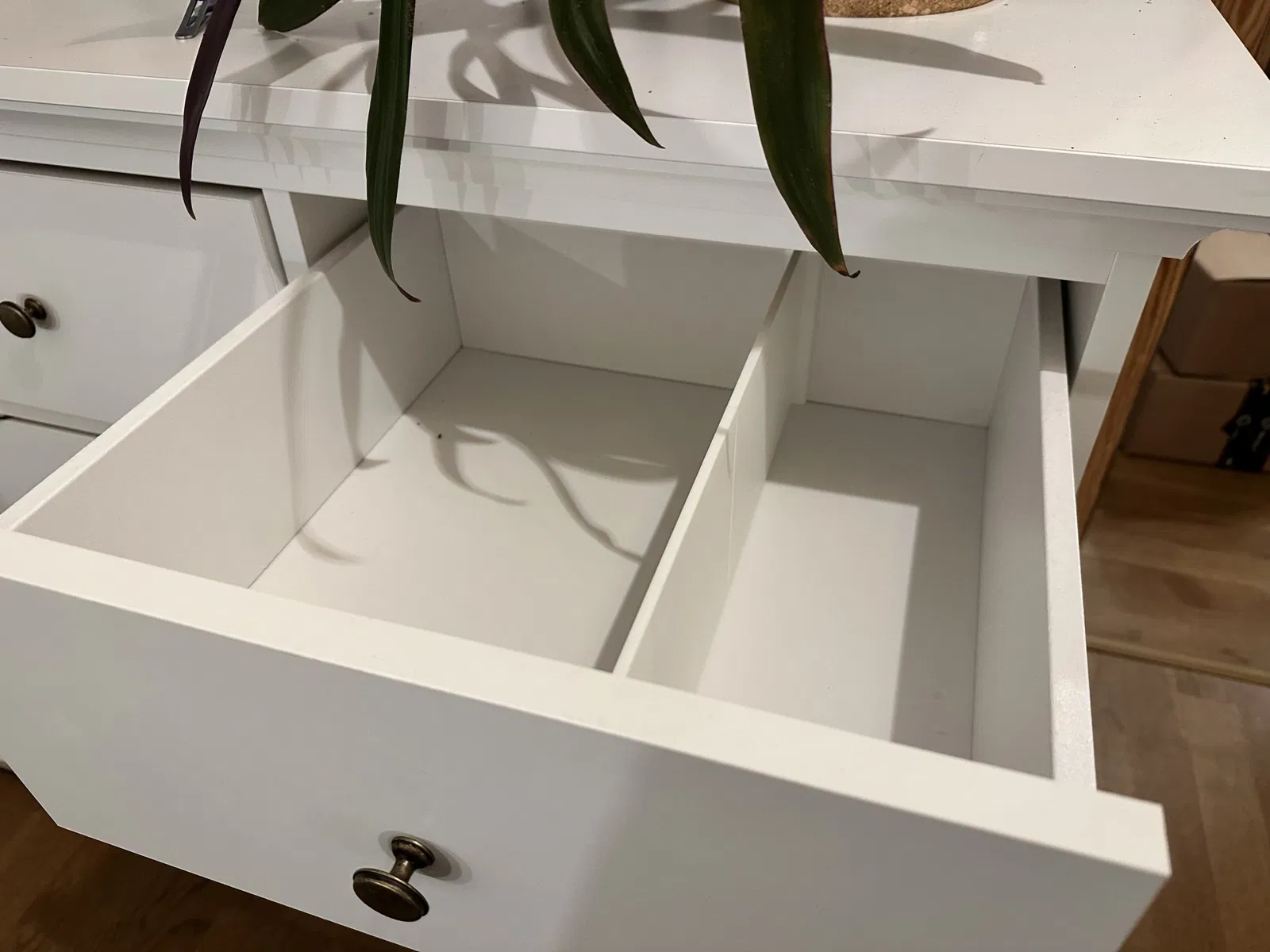

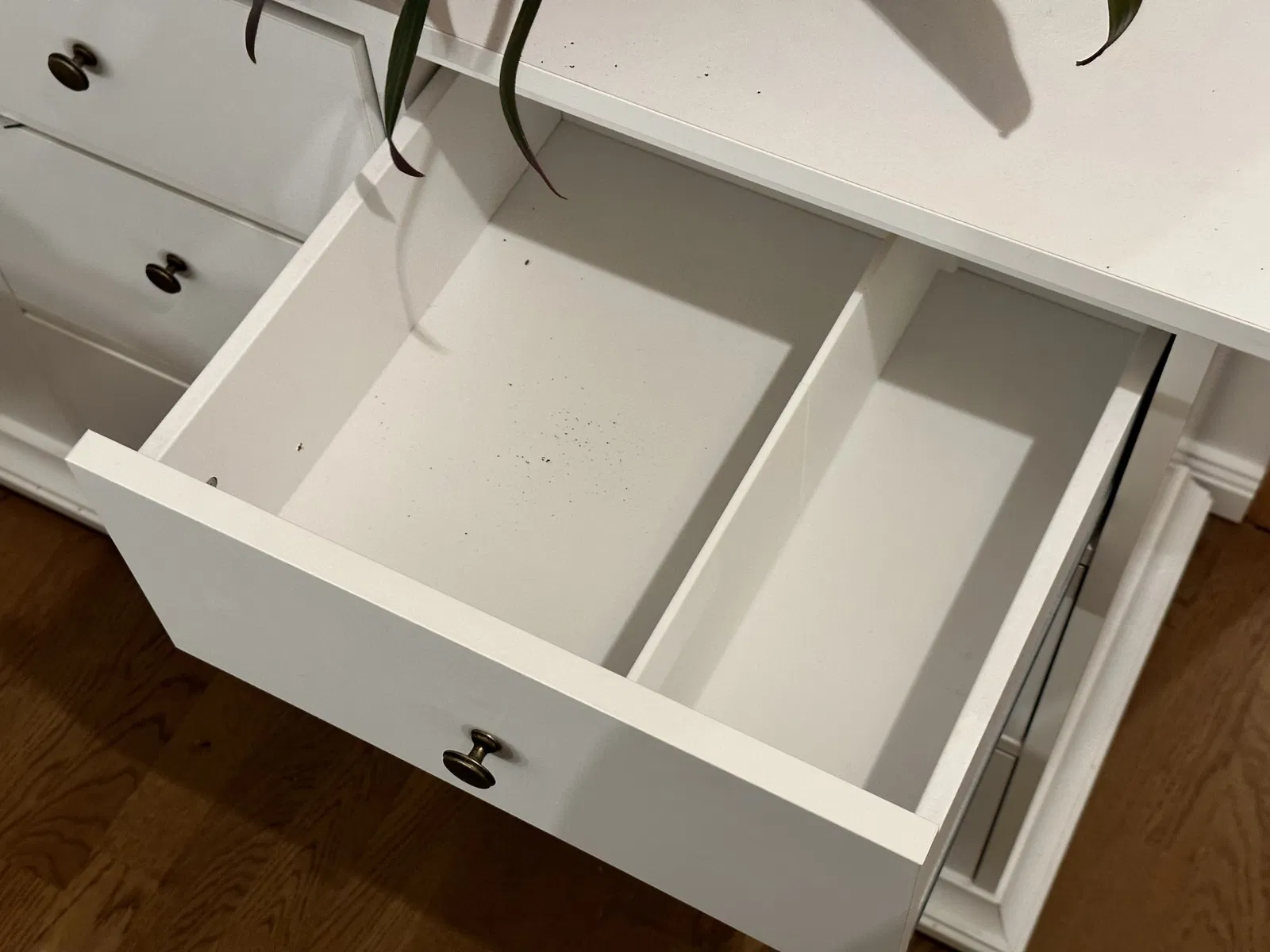

Dù kích thước của ngăn kéo của bạn là gì, các phần được thiết kế để bạn có thể luôn thay đổi kích thước theo bất kỳ hướng nào bạn muốn với cùng một tỷ lệ phần trăm và chúng sẽ khớp với ngăn kéo của bạn. Ngăn kéo của bạn dài 300mm và sâu 150mm? Chỉ cần thay đổi kích thước cả hai phần 50% trong tất cả các kích thước và bạn sẽ có một tách ngăn thành 2 phần khớp với ngăn kéo của bạn.

CÁCH THAY ĐỔI KÍCH THƯỚC

Chiều dài tách ngăn kéo mong muốn/2 = tỷ lệ phần trăm kích thước của mỗi phần.

VÍ DỤ:

Nếu chiều dài tách ngăn kéo mong muốn của bạn là 350mm, thì chia cho 2 = 175 và đây là tỷ lệ phần trăm kích thước cho mỗi phần tách ngăn. Bạn chỉ cần thay đổi tỷ lệ kích thước trục chiều dài thành 175% cho cả hai phần và chúng sẽ khớp chặt với nhau và khớp với ngăn kéo của bạn.

Quản lý chiều cao một cách độc lập. Ngăn kéo của tôi sâu 125mm nên tôi thay đổi kích thước lên 125%.

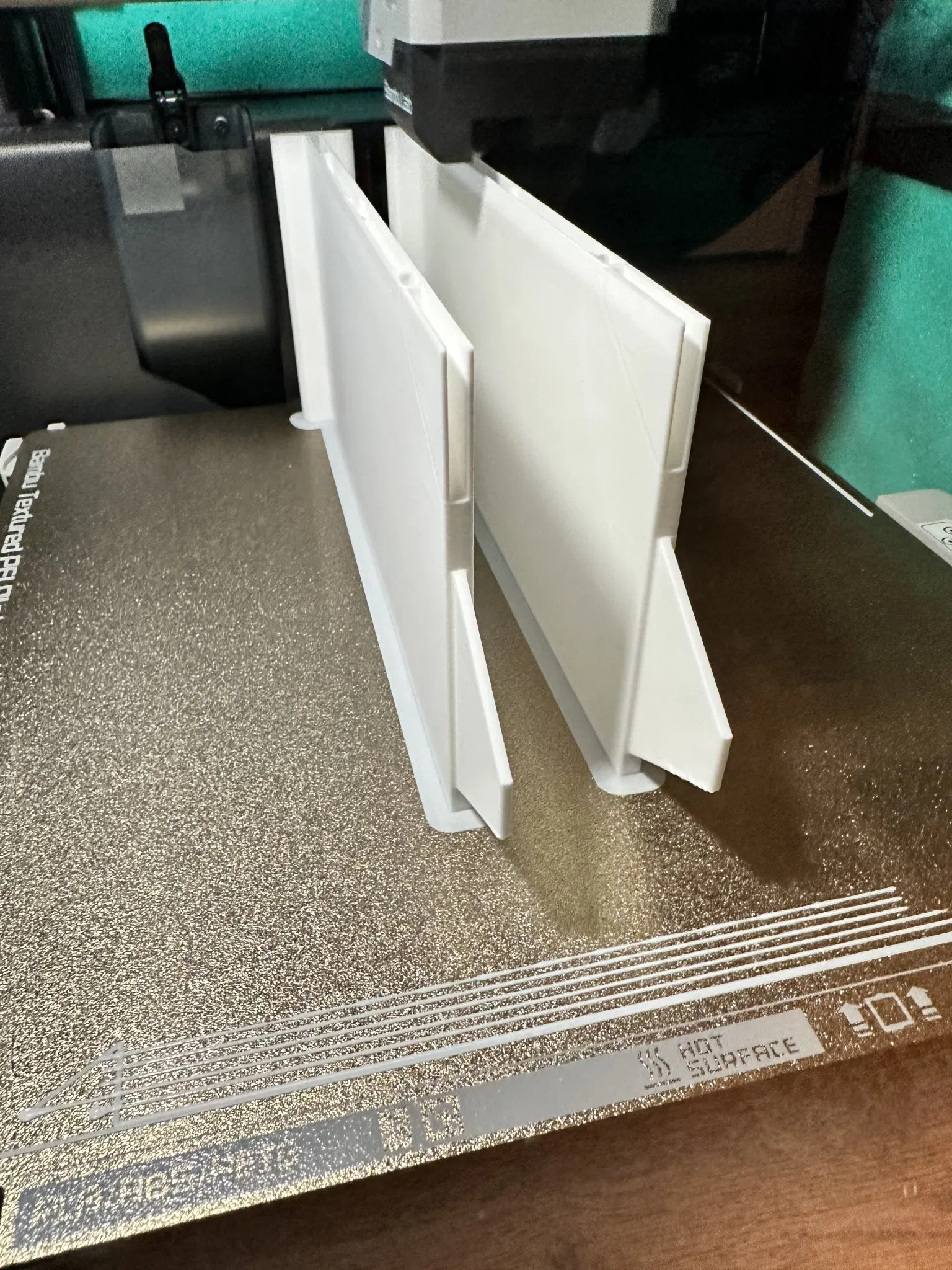

In ấn nằm xuống với vành 3-5mm. Bạn có thể in với 1% gyroid infill và 2 vòng tường ở độ rộng đường 0.5mm. Sử dụng trình tạo tường Arachne trong Bambu studio để có kết quả tốt nhất. 1% Gyroid infill thêm rất ít vật liệu nhưng tạo ra các bức tường thẳng đứng bên trong phần để tăng cường độ cứng.

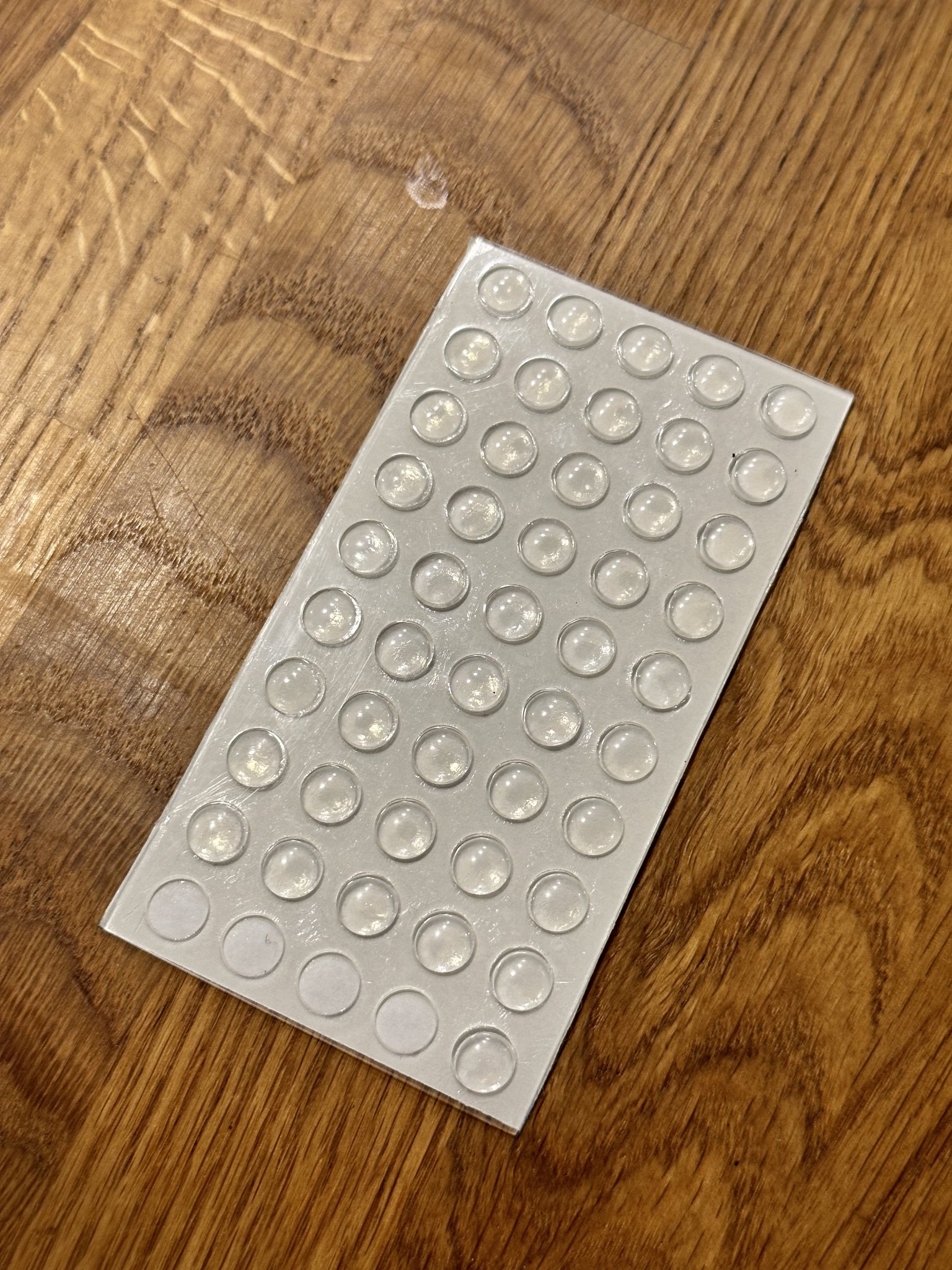

Kết hợp hai phần với keo siêu dính hoặc không. Phiên bản này đủ ổn định đến mức không cần keo cho độ ổn định. Băng dính hai mặt ở các đầu T có thể hoạt động để giữ vách ngăn ở vị trí trong ngăn kéo, tuy nhiên tôi đã tìm thấy thành công khi in nhỏ hơn 2mm và thêm một số tab silicone linh hoạt ở một đầu và “kẹp” vách ngăn ở vị trí nơi nó giữ dưới áp lực.
