Ngàm màn hình gập BTT HDMI 5 cho Voron Trident

Đây là gì?

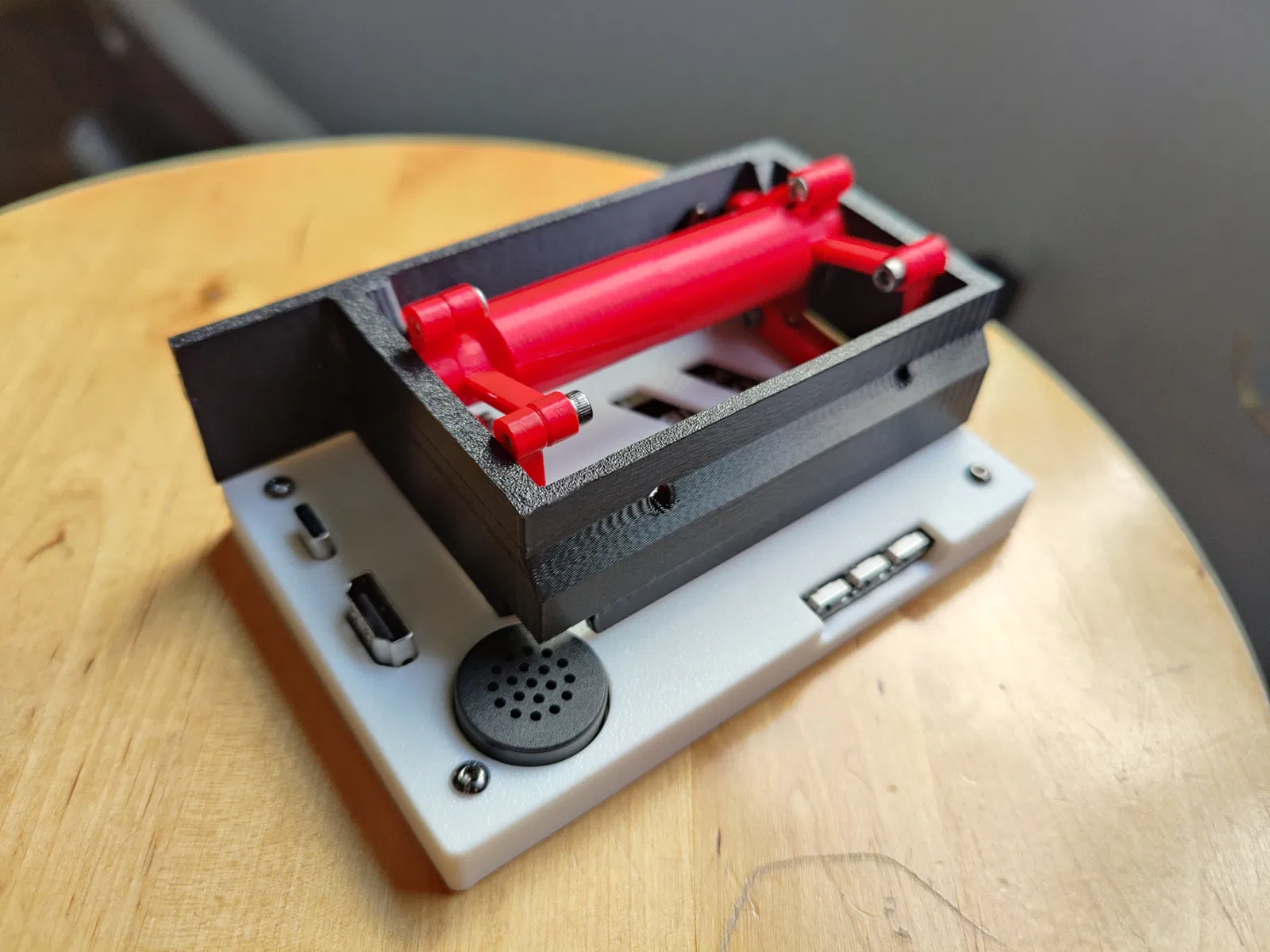

Đây là bộ khung gập giúp bạn thay đổi góc nhìn của màn hình BTT HDMI hoặc gập sát vào khung máy khi sử dụng kèm với Flat Mesh Skirts trên Voron Trident.

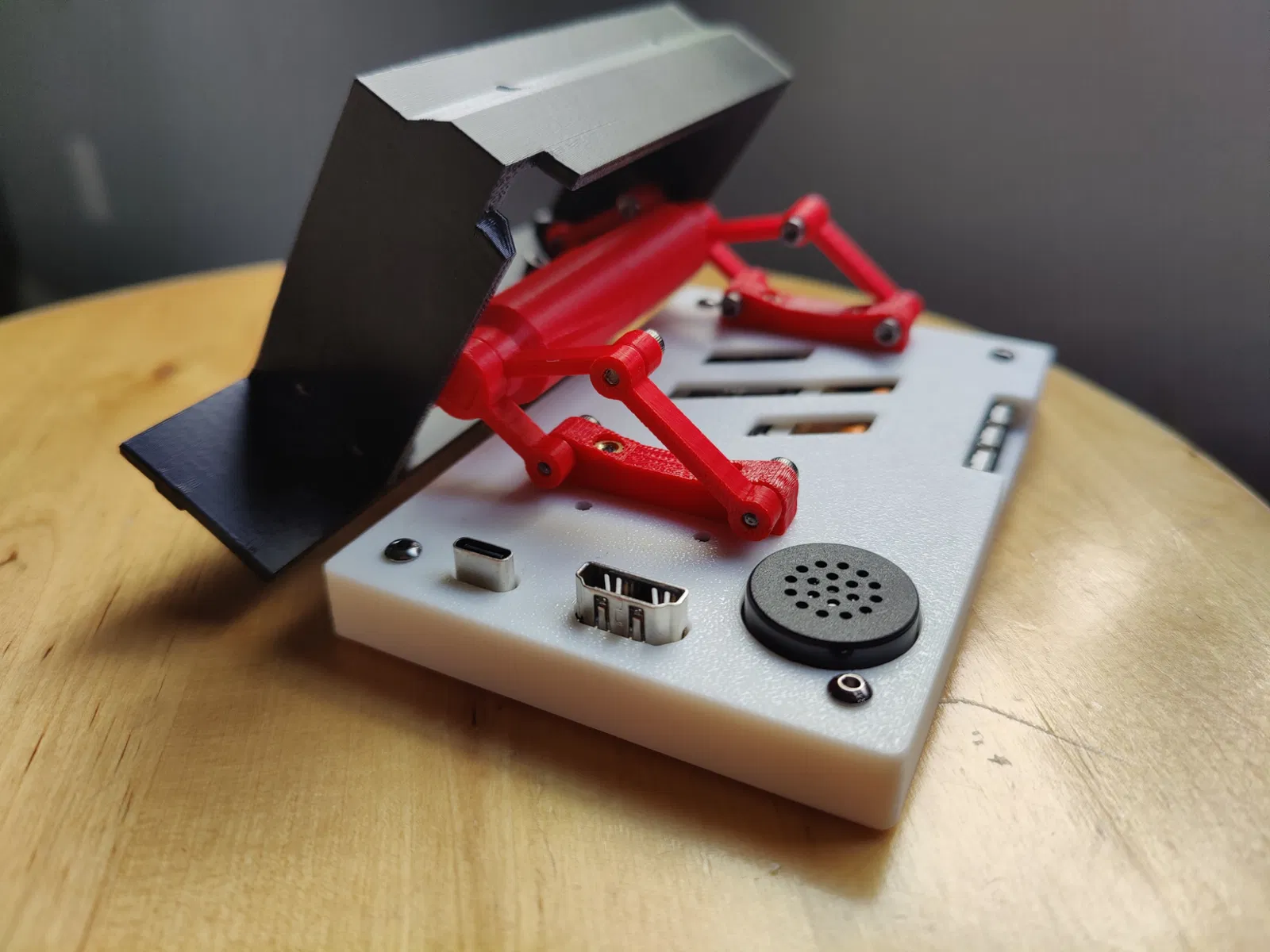

Phần bản lề sử dụng độc đáo để giữ màn hình ở bất kỳ góc độ nào. Các ốc vít không có tác dụng tăng hay giảm lực ma sát xoay.

Lưu ý chung

Thiết kế này dành cho máy Siboor Voron Trident AWD 300mm và Flat Mesh Skirts đã sửa đổi. Điều này có nghĩa là bản lề sẽ chỉ chuyển động đúng cách trên khung 2020 của Trident với ClickClackyDoor và chỉ lắp vừa giữa các phần skirt đã được mod lại. Tôi chỉ cung cấp file cho bản 300mm vì đó là máy tôi đang dùng. Với các kích thước khác, bạn sẽ cần tự sửa phần skirt phía trước và loại bỏ rãnh mà màn hình thường nằm vào.

Danh sách vật tư (BOM)

Lưu ý: Các liên kết chỉ là những món tôi đã tự mua cho dự án này.

| Chi tiết | Số lượng | Ghi chú | Liên kết |
| :--- | :--- | :--- | :--- |
| m3x10 | 12 | SHSC hoặc BHSC | |
| m3x6 BHSC | 4 | Gắn màn hình vào vỏ | |
| m3x8 BHSC | 4 | Gắn vỏ màn hình vào ngàm - dùng m3x10 cũng được | |
| m3x16 | 4 | SHSC hoặc BHSC - gắn bản lề vào ngàm màn hình | |
| Cáp HDMI 90 độ sang micro HDMI | 1 | Góc 90 độ phải hướng lên trên về phía khung để tránh bảng mạch | https://www.amazon.com/dp/B0CMQJMX2G |
| USB C sang USB A | 1 | Phải gọt bớt đầu cắm phía màn hình để tạo khoảng trống, xem hình | |

Lưu ý khi in

• Cài đặt tiêu chuẩn của Voron trừ khi có lưu ý khác:
  • Chiều cao lớp in (layer height): 0.2mm
  • Độ rộng đường in (extrusion width): 0.4mm
  • Infill: 40%
  • 4 tường (perimeters)
  • 5 lớp trên/dưới
• Các chi tiết có ren nên in với layer height 0.12mm để hoạt động trơn tru hơn.
• Tất cả chi tiết đều có 1 đầu được vát mép. Đầu này nên đặt tiếp xúc với bàn in.
• Các file có tên 2x cần in 2 bản.
• Phần skirt cần 2 bản, nhưng 1 bản phải được lật gương (mirrored).

Lưu ý khi lắp ráp

Chỉ cần làm theo file Hinge Combined.3mf hoặc các hình ảnh bên trên để lắp ráp.

Lưu ý rằng ốc vít sẽ bắt trực tiếp vào nhựa; hãy cẩn thận đừng siết quá chặt. Ốc vít không có tác dụng điều chỉnh lực ma sát xoay.

Các mặt của khớp nối tiếp xúc với bàn in khi in nên được đặt áp vào nhau để vận hành mượt mà nhất.

Short Link Frame Side - 2x.3mf có một cái mấu nhỏ ở một đầu, đầu này nên gắn vào khung. Bạn có thể bẻ bỏ mấu này sau khi lắp xong.

Internal Nut - 2x.3mf nên trượt với một chút ma sát dọc theo Axel.3mf.

Cáp

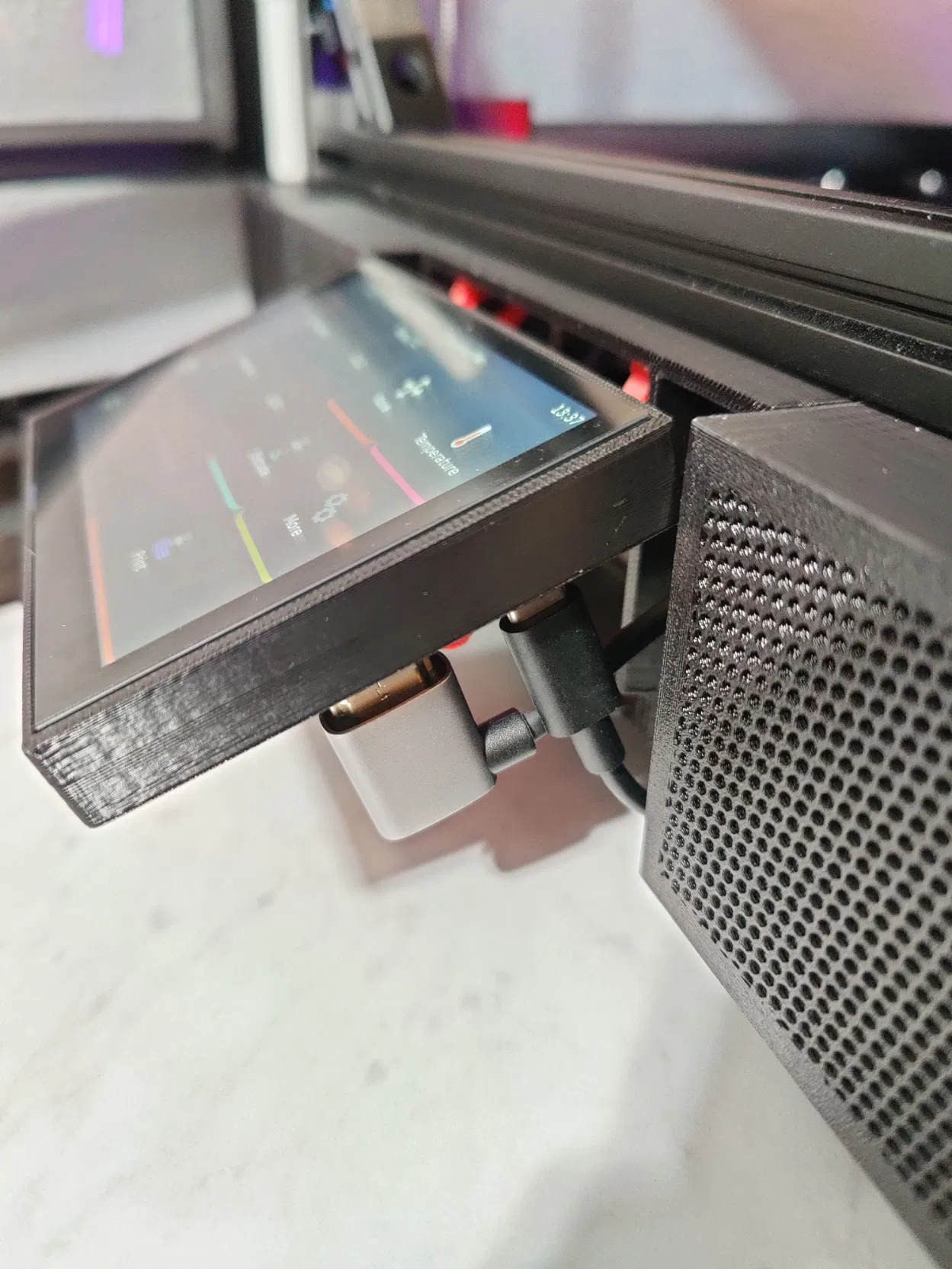

Cáp HDMI không được để thẳng ra vì sẽ cấn vào bảng mạch điện tử. Dùng loại cáp gợi ý sẽ tránh được vấn đề này nhưng lại phát sinh vấn đề nhỏ khác: HDMI sẽ cấn vào cáp USB C tiêu chuẩn.

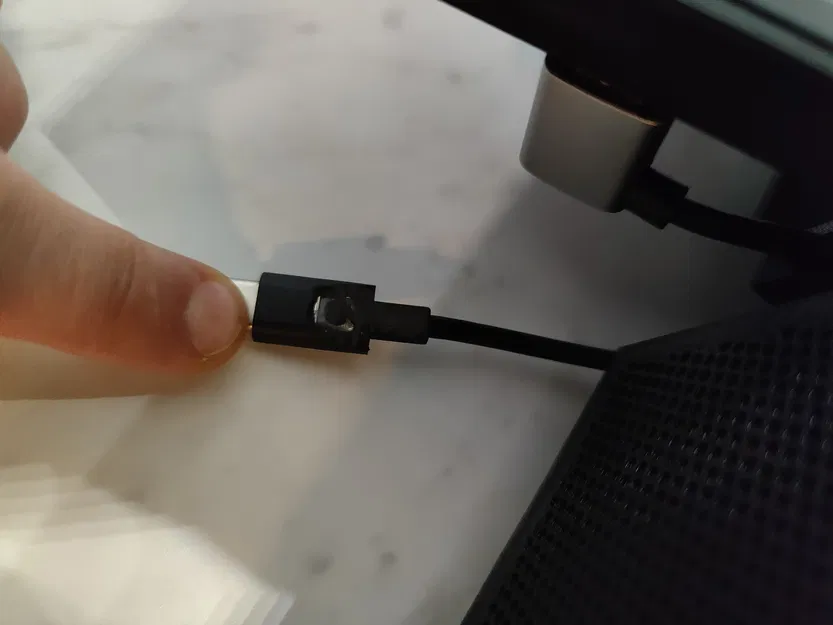

Nếu dùng cáp USB C thường, bạn cần gọt bớt một bên đầu cắm để giảm áp lực lên cổng USB C và HDMI của màn hình do bị cấn. Hãy dùng dao sắc và gọt từ từ từng lớp một mà không làm hỏng đầu cắm. Xem hình để biết ví dụ.

Nếu bạn không muốn gọt đầu USB C, hãy tìm loại cáp có profile thấp. Những loại như này có thể dùng được nhưng tôi chưa trực tiếp thử.

Lời cảm ơn

• KatDelgado vì đã chia sẻ thiết kế bản lề ma sát.
• livinhack vì đã cung cấp file step Flat Mesh Skirts đã chỉnh sửa.
• Thejiral cho thiết kế gốc.
• Linkage Software nếu không có nó chắc tôi đã bỏ cuộc từ lâu rồi.
