Hộp Gridfinity hiện đại - Tùy chọn cửa sổ, 4U, tay cầm và nhiều cải tiến khác!

Trước hết, mình muốn gửi lời cảm ơn và ghi nhận công lao của Matthew, tác giả của bản gốc. Đây chính xác là kiểu hộp mà mình đã ấp ủ từ lâu nhưng chưa có thời gian thực hiện.

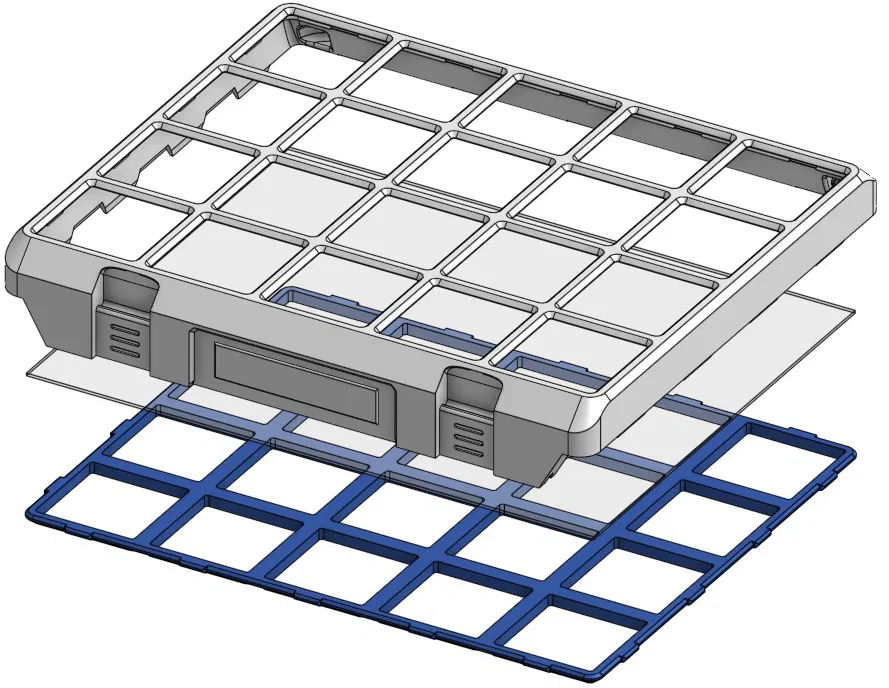

Phiên bản này không yêu cầu in cửa sổ theo kiểu print-in-place. Thay vào đó, phần lưới ở nắp được in riêng biệt rồi lắp khớp vào cùng với tấm cửa sổ. Độ dày cửa sổ có thể tùy chỉnh từ 0.1mm đến 10mm. Các tệp mẫu được tải lên đang thiết lập cho độ dày cửa sổ là 1mm.

Độ hở tiêu chuẩn cho khớp nối là 0.1mm, mình đã test thấy rất ổn, nhưng bạn vẫn có thể thay đổi nếu cần. Việc chỉnh độ hở chỉ tác động đến phần grid-snap-in, nên việc in test rất nhanh và tiện.

Sản phẩm này hoàn toàn tương thích với bản gốc. Vui lòng tham khảo bài đăng gốc để biết cách lắp ráp các phần còn lại của hộp.

Các tùy chọn mới bao gồm:

• Chiều cao 4u và 5u. Hãy nhớ tích vào ô ≤5u z_unit khi chọn z_unit là 4 hoặc 5. (Khi thay đổi chiều cao, chỉ phần đáy được thay đổi. Tuy nhiên nếu dùng tay cầm, cả phần đáy và nắp đều sẽ thay đổi).

• Tay cầm (Cần thêm linh kiện: 2 con vít MF6S M3x10 để lắp). Tay cầm cho chiều cao 4u sẽ mỏng và ngắn hơn so với các kích thước khác.

• Tùy chỉnh độ dày nam châm.

Đây là bản thiết kế Onshape đã được chỉnh sửa.

Cách tạo kích thước mới và tùy chỉnh cấu hình:

1. Mở mẫu trên Onshape.
2. Thay đổi kích thước: Ở góc trên bên trái, trong phần “Configurations”, bạn có thể nhập kích thước đơn vị cho x, y và z. Bạn cũng có thể bật/tắt cửa sổ, giá để nhãn, tay cầm, chiều cao 5u, nam châm, độ dày nam châm, và độ hở cho cửa sổ khớp nối cũng như bản lề.
3. Xuất file: Trong cửa sổ các bộ phận (parts) ở góc dưới bên trái, chọn phần composite part, nhấn chuột phải và chọn “Export”, chọn định dạng 3mf. Nhấn Export để tải về máy.
