Hộp Gridfinity Hiện Đại

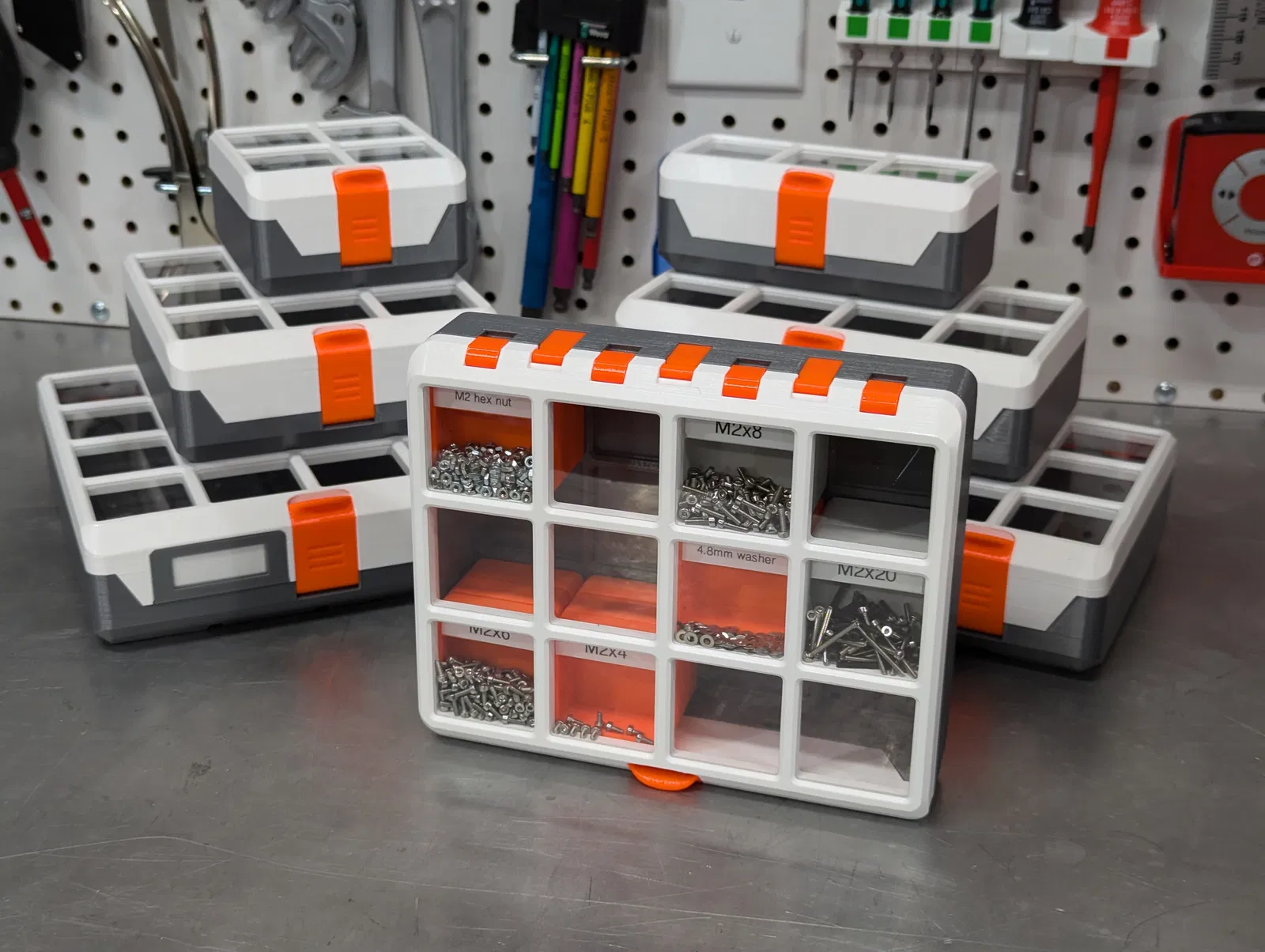

Đây là thiết kế của tôi cho một chiếc hộp đựng các khay Gridfinity. Các mục tiêu thiết kế của tôi bao gồm:

• Thiết kế gọn gàng
• Không cần phần cứng
• Có thể đứng trên các cạnh và mặt sau
• Đồ bên trong được giữ cố định
• Dễ dàng mở và đóng chắc chắn
• Có thể xếp chồng
• Được thiết kế cho in 3D

Mặc dù tôi đánh giá cao các hộp cứng cáp tuyệt vời của Yanev và Whity (tôi đã in vài cái!), tôi muốn thứ gì đó được tùy chỉnh cho gridfinity, và tận dụng những gì chúng ta có thể làm với in 3D mà không cần ngôn ngữ thiết kế ép phun.

Phụ kiện

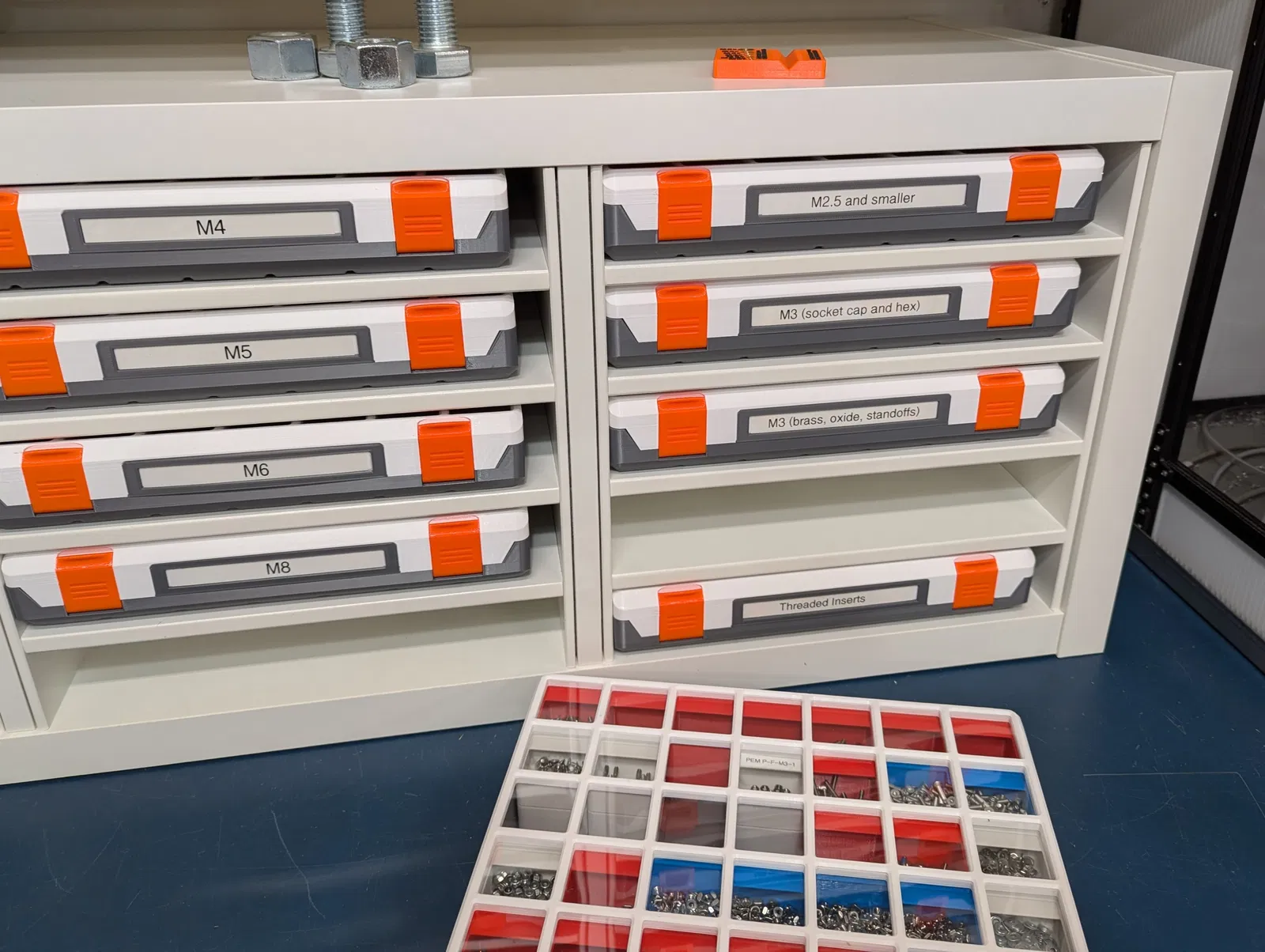

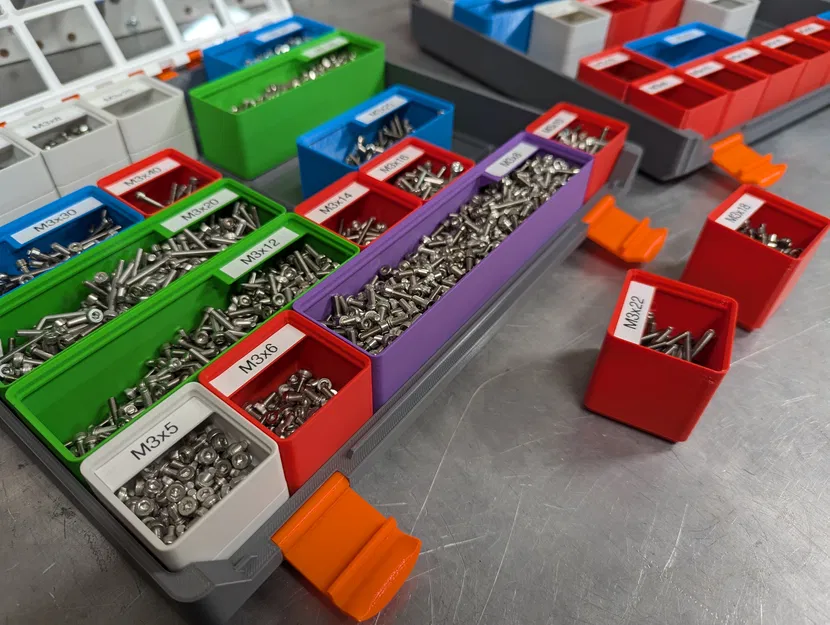

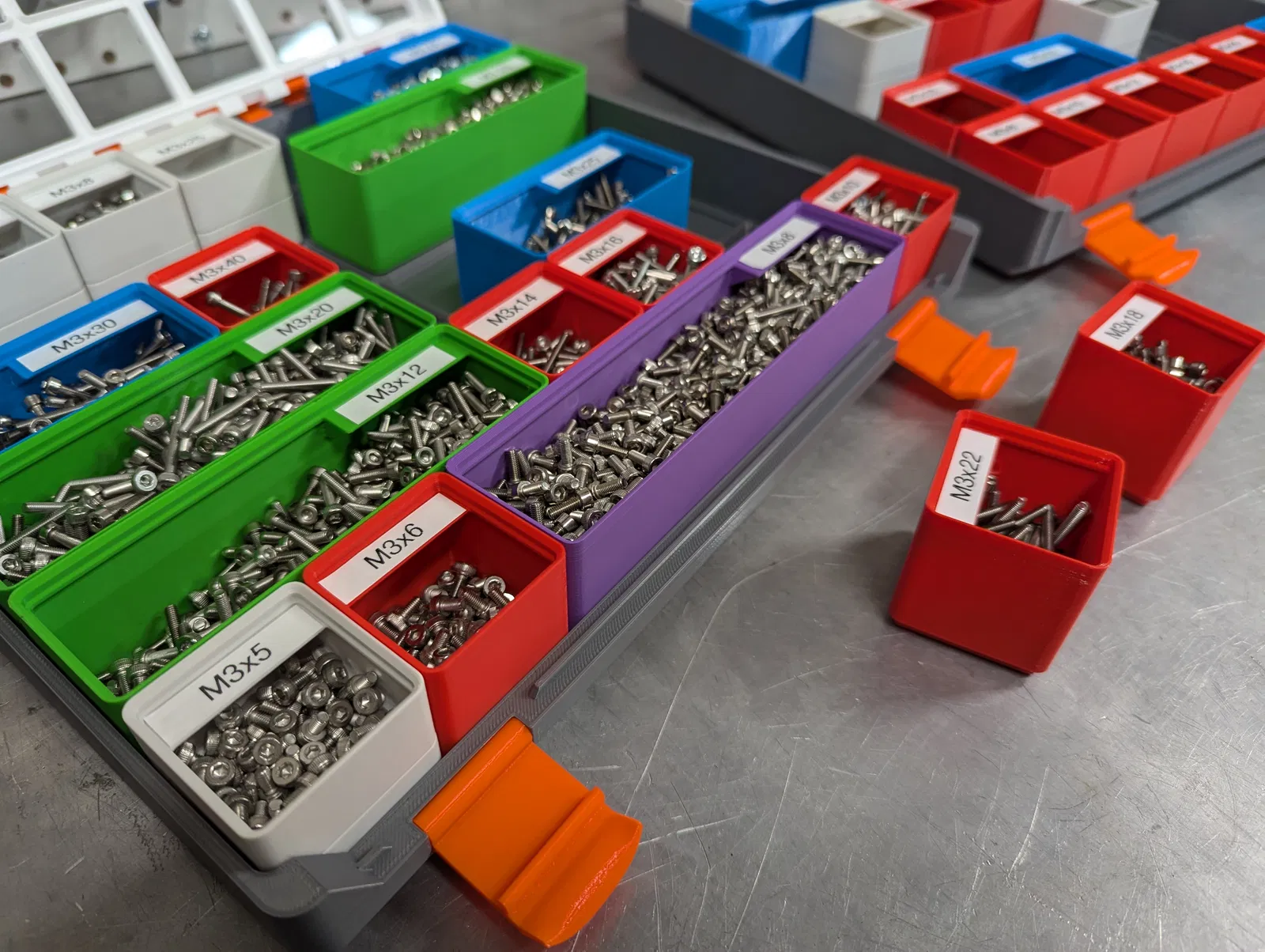

• Các khay nhỏ trong hình có thể tìm thấy ở đây:
• Andreas Mass đã thiết kế để giữ các bộ phận không bị trộn lẫn trong các khay chia ngăn.
• Louis đã thiết lập cho nhãn in 3D.
• Có một trình tạo khay trực tuyến tuyệt vời: https://gridfinity.perplexinglabs.com/

Quan trọng

Hãy in bộ phận hiệu chuẩn trước. Điều này sẽ giúp bạn tiết kiệm rất nhiều công sức sau này!

Hộp được thiết kế cho lớp in 0.2mm và đầu phun 0.4mm. Đầu phun 0.6mm có thể hoạt động, nhưng với Input Shaper thì tiết kiệm thời gian không đáng kể. Các độ cao lớp khác 0.2mm có thể gây ra vấn đề về độ vừa vặn vì thiết kế giả định là 0.2mm. 0.1mm có thể hoạt động, nhưng tôi không có đủ kiên nhẫn để thử.

Nhật ký thay đổi

Rev1:

• Phát hành ban đầu

Rev2:

• Tương thích 100% với các bộ phận rev1!
• Đã thêm hỗ trợ nam châm vào hộp
• Cho phép vật liệu tấm mỏng hơn
• Đã thêm bộ phận "cửa sổ" để in mặt trên một màu đặc mà không cần hỗ trợ
• Mở passage liên kết ngắn phía trên để dễ lắp ráp hơn

Đã cập nhật tên thành "Modern Gridfinity Case" theo phản hồi rằng nó không hoàn toàn tối giản.

Vật liệu cần thiết

• Filament tùy chọn, tôi đã thử nghiệm PETG và PLA. Bạn sẽ cần thêm filament cho các chốt bản lề. Các ví dụ trong hình được in bằng Printed Solid Jessie PETG màu trắng, xám kim loại và cam bí ẩn.
• Tấm PET hoặc acrylic, dày từ 0.75mm đến 0.85mm. Loại này thường có thể mua dưới dạng "kính" thay thế khung tranh/poster. Bạn có thể sử dụng tấm dày tới 1.8mm nhưng sẽ cần xuất lại tệp từ onshape với độ dày vật liệu của bạn được chỉ định. Vật liệu tôi đã mua được niêm yết là dày 1mm nhưng thực tế là 0.8mm.

Các biến thể

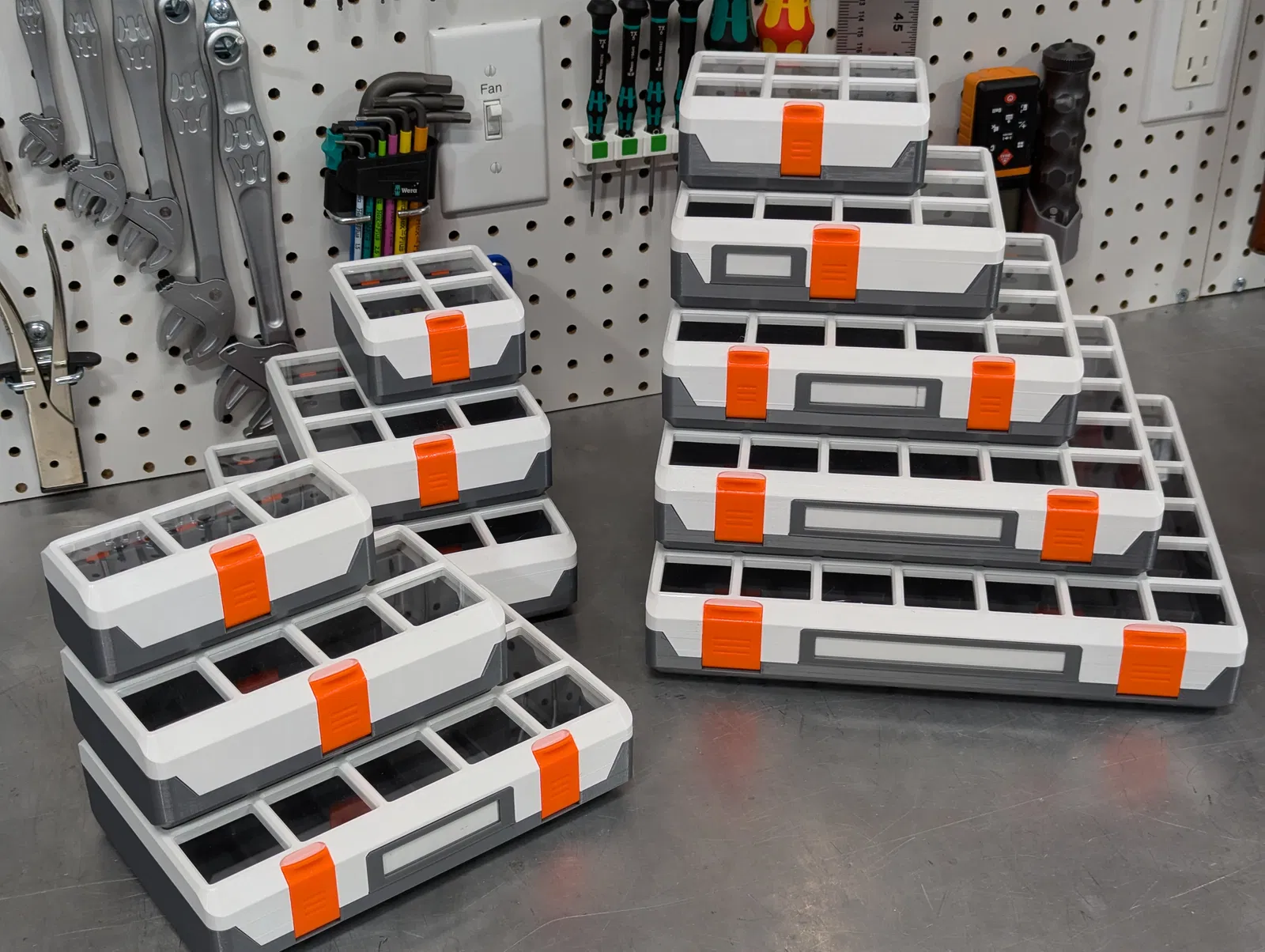

Tôi đã bao gồm các dự án cho 3 kích thước, cho Prusa MINI+, Prusa MK4 và Prusa XL có và không có cửa sổ. Nếu bạn muốn kích thước hoặc tùy chọn khác, bạn có thể tự xuất từ onshape. Cần có tài khoản onshape. Bạn có thể nhận tài khoản onshape miễn phí bằng cách đăng ký tại đây.

Tùy chọn

• X đơn vị: Số lượng Đơn vị Gridfinity 42mm chiều rộng của hộp. Các giá trị hợp lệ: 2-8
• Y đơn vị: Số lượng Đơn vị Gridfinity 42mm chiều sâu của hộp. Các giá trị hợp lệ: 1-8
• Z Đơn vị: Chiều cao bên trong của hộp là bao nhiêu Đơn vị Gridfinity 7mm. Các giá trị hợp lệ: 6-24
• Cửa sổ: Bao gồm không gian cho cửa sổ. Đối với các thiết kế không có cửa sổ, không gian này được lấp đầy bằng nhựa. Khuyến nghị hỗ trợ cho các khu vực này.
• Độ dày cửa sổ: Độ dày vật liệu thực tế của vật liệu cửa sổ. Các giá trị hợp lệ là 0.55mm - 1.8mm
• Nhãn: Thêm giá đỡ nhãn có thể tháo rời vào nắp. (Không hoạt động với X < 4)
• Chốt dọc: Lượng tăng chiều dọc các lỗ khoan 1.8mm để bù cho dung sai in 3D (xem: Hiệu chuẩn). Các giá trị hợp lệ: +0mm - +0.6mm
• Chốt ngang: Lượng tăng chiều ngang các lỗ khoan 1.8mm để bù cho dung sai in 3D (xem: Hiệu chuẩn). Các giá trị hợp lệ: +0mm - +0.6mm

Hiệu chuẩn

Bắt đầu bằng cách in bộ phận hiệu chuẩn bằng cùng một máy in, vật liệu và cài đặt mà bạn định sử dụng cho hộp. Sử dụng cùng một thử nghiệm filament để xem lỗ ngang và dọc nào mà filament đi qua. Bạn muốn chọn kích thước nhỏ nhất mà nó có thể dễ dàng đi qua. Nếu không chắc, hãy chọn kích thước lớn hơn.

Nếu +0.3 cho chiều dọc và +0.1 cho chiều ngang hoạt động trên bộ phận hiệu chuẩn của bạn, thì bạn có thể in các tệp dự án được bao gồm ở đây. Nếu không, tôi thực sự khuyên bạn nên xuất các mô hình tùy chỉnh.

Slicing

Tất cả các bộ phận sử dụng cài đặt sau:

• Đầu phun 0.4mm
• Độ cao lớp 0.2mm
• Lưới lót 15%

Khóa: sử dụng 3 lớp viền

Nhãn có cửa sổ: Thêm tạm dừng để lắp cửa sổ.

Nắp:

• Nên hỗ trợ phần gờ khóa

Nếu bạn đang in với cửa sổ:

• Thêm tạm dừng để lắp cửa sổ. Lưu ý chiều cao tạm dừng này. Chiều cao này nên bằng độ dày cửa sổ của bạn (làm tròn đến 0.2mm) cộng thêm 2mm. Ví dụ: đối với tấm dày 0.8mm, tạm dừng ở 2.8mm. Đối với tấm dày 1.55mm, tạm dừng nên ở 3.6mm.
• Thêm bộ điều chỉnh chiều cao bao trùm chiều cao tạm dừng: hướng lưới lót 45 hoặc 135 độ để nó đối diện với hướng lớp tiếp theo.
• Thêm một trụ bảo vệ có chiều cao bằng chiều cao tạm dừng. Di chuyển nó trước nắp trong danh sách bộ phận để đảm bảo nó được in trước. Điều này cho phép máy đùn thời gian mồi đầu phun sau khi thay đổi filament.

Nếu bạn không in với cửa sổ, tôi khuyên bạn nên hỗ trợ các "cửa sổ mở". Bạn cũng có tùy chọn in một bộ phận "cửa sổ" đặc để lắp vào, nghĩa là không cần hỗ trợ và bề mặt rất mịn!

Hộp: Sự xoay của hộp so với nắp là có chủ ý. Điều này đảm bảo rằng bất kỳ độ lệch nhỏ nào trên máy in của bạn sẽ không gây ra độ cong trên hộp.

Lưu ý: Nếu bạn đang sử dụng Bambu Studio và gặp sự cố với các lỗ nhỏ, hãy thử tắt "Auto circle contour-hole compensation"

In

Độ bám dính của bàn in là cực kỳ quan trọng đối với các bộ phận này. Nếu mặt trên hoặc mặt dưới của hộp bị nhấc lên trong quá trình in, bạn sẽ có các khe hở tại đường phân chia hoặc các khay sẽ không vừa ở các góc. Vì lý do này, tôi đã cung cấp các vòng brim tùy chỉnh, tôi khuyên bạn nên sử dụng chúng. Ngay cả với chúng, bạn có thể có một chút nhấc lên ở các góc, và điều này thường không sao.

Nếu bạn đang in PLA, tôi khuyên dùng bàn in mịn thay vì mờ, nó có độ bám dính tốt hơn. Đối với PETG, tôi khuyên dùng bàn in mờ thay vì bàn in có họa tiết.

Lắp cửa sổ

Kích thước cửa sổ được bao gồm trong tên tệp. Ví dụ, đối với nắp cỡ MK3/MK4, kích thước cửa sổ là 208mm x 166mm. Có dung sai +/- 0.5mm đối với các kích thước này, vì vậy bạn có thể cắt tấm bằng dao rọc giấy hoặc thậm chí bằng kéo.

Nếu bạn đang in có cửa sổ, bạn sẽ cần lắp nó vào khi máy in tạm dừng. Do nhiệt độ của bàn in, tấm mỏng sẽ có xu hướng cong lên ở các góc khi mặt dưới của tấm nở ra. Có các kẹp nhỏ ở các góc mà bạn phải luồn các góc của tấm vào.

Để dễ dàng lắp tấm, hãy đặt một cái thước theo chiều trước ra sau qua bộ phận. Đặt tấm lên thước và lắp tấm vào dưới các dây buộc ở một bên. Sau đó, trong khi giữ mặt kia của tấm, xoay thước để làm cong tấm lên ở giữa. Sau đó, nhét tấm vào dưới các dây buộc còn lại và làm phẳng thước lại.

Lắp ráp

Trước khi lắp ráp, hãy đảm bảo rằng bạn có thể đẩy filament qua các lỗ trên bộ phận bản lề và khóa. Đôi khi những lỗ này sẽ bị chặt do một mẩu nhựa thừa trong passage. Điều thực sự quan trọng là filament phải đi qua các liên kết một cách dễ dàng.

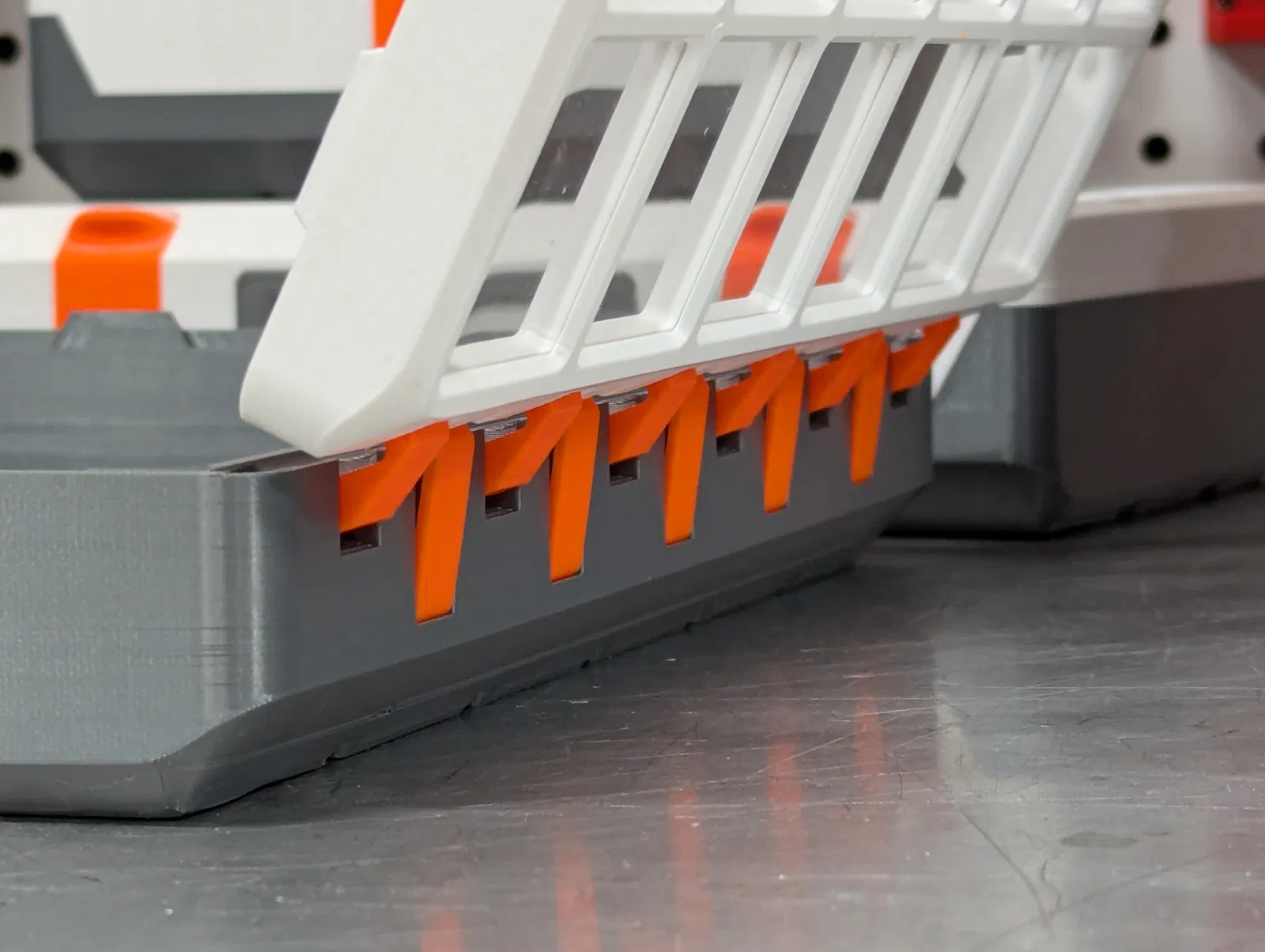

Tham khảo hình ảnh bên dưới để xem các liên kết khớp với hộp như thế nào. Lưu ý rằng rãnh trên liên kết dài hướng ra ngoài và gần với nắp hơn.

Đặt một liên kết ngắn vào một trong các lỗ ở đầu và bắt đầu đẩy filament qua. Tiếp tục cho đến khi filament đi ra mặt kia. Đây là phần khó nhất! Nếu gặp quá nhiều ma sát, hãy thử đẩy filament qua mà không có các liên kết trước để xem có điểm nào bị kẹt không.

Bạn có thể cần hướng dẫn filament vào lỗ tiếp theo khi nó băng qua một khoảng trống. Khi đến cuối, cắt filament và để nó rơi vào lỗ.

Lặp lại với các liên kết dài. Nhớ rằng rãnh trên Liên kết dài hướng ra ngoài.

Nếu gặp khó khăn khi lắp các chốt bản lề bằng filament:

• Cắt nhọn đầu filament
• Kiểm tra xem đầu có bị phình ra không, việc cắt có thể làm như vậy.
• Thử chà nhám một chút dọc theo chiều dài filament, điều này đặc biệt hữu ích với các loại filament có bề mặt thô.

Bây giờ, đặt nắp lên hộp ở vị trí mở. Căn chỉnh các liên kết bản lề và lắp hai sợi filament theo cách tương tự như trước.

Lặp lại quy trình này với các khóa.

Lắp giá đỡ nhãn vào là xong!

Nguồn

Bạn có thể xem, xuất hoặc sao chép thiết kế gốc tại đây: https://cad.onshape.com/documents/d20cadaa1c3b0edd42f01e06

Giấy phép

Các tệp này được cấp phép theo giấy phép MIT giống như các thiết kế gridfinity cốt lõi. Printables hiện không có tùy chọn cho giấy phép này.
