Bộ ốc Hex M5 - M20 đủ kích thước (kèm file STEP)

Bens_basics

Bens_basics Bens_basics

Bộ sưu tập ốc lục giác chuẩn ISO đa dạng kích thước từ M5 đến M20, với chiều dài từ 10mm đến 100mm. Tối ưu cho in 3D với hướng dẫn cài đặt chi tiết để ren ốc đạt độ bền và độ chính xác cao nhất.

👁️
3.4K
Lượt Xem
❤️
782
Lượt Thích
📥
1.2K
Lượt Tải
Cập Nhật Mar 16, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

⭐ Bấm Like và lưu vào bộ sưu tập của bạn – mai mốt cần là có sẵn liền nha! ❤

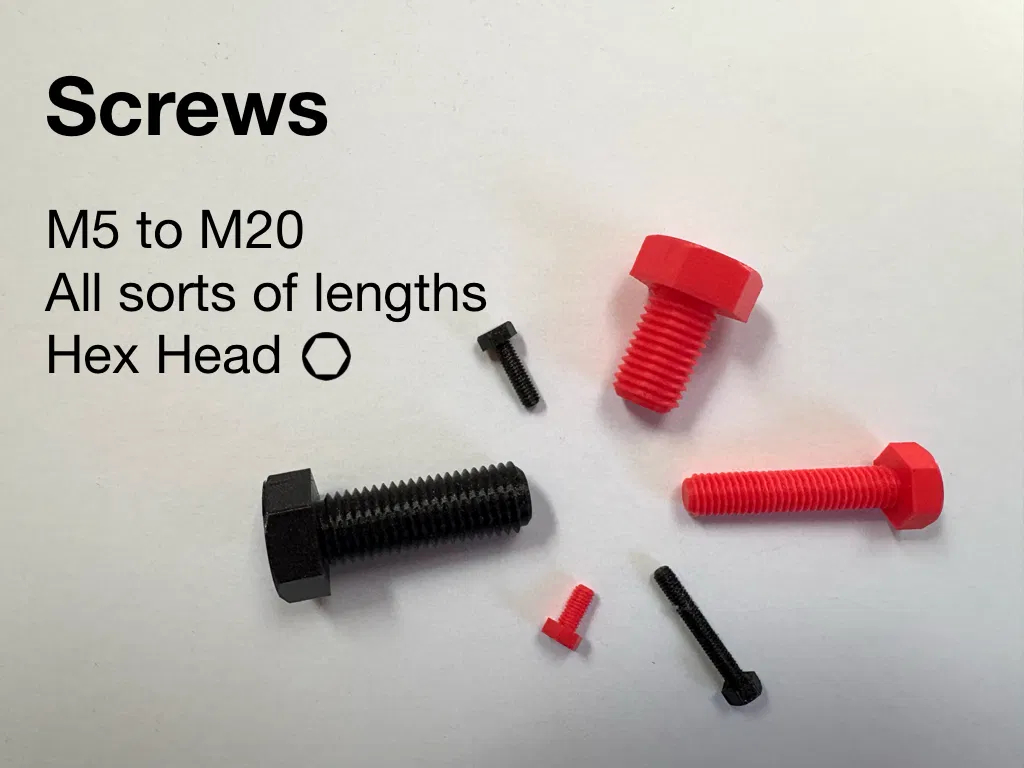

Đây là bộ sưu tập các loại ốc Hex theo tiêu chuẩn ISO, đa dạng kích thước từ M5 đến M20. Mỗi loại ốc đều có sẵn các độ dài từ 10 mm, 15 mm, 16 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm, 45 mm, 50 mm, 55 mm, 60 mm, 65 mm, 70 mm, 75 mm, 80 mm, 85 mm, 90 mm, 95 mm, cho đến 100 mm.

Tất cả ốc đều có đặc điểm sau:

  • Đầu ốc: Lục giác (Hex)
  • Ren: Ren thô (Coarse)

Bạn đang tìm ốc Torx, Hex, hay Phillips – loại có đầu hoặc không đầu? Hoặc là đai ốc (nut)? Mình có đủ cả, kèm theo cả các loại nắp chụp đai ốc dễ cầm nắm. Bộ sưu tập vẫn đang được cập nhật thêm nha!

Hướng dẫn in (EasyPrint)

Cài đặt:

  • Cấu hình in (Print Profile): Detailed
  • Infill: Gyroid
  • Độ đặc (Density): 60%

Hỗ trợ (Supports):

  • Snug + Chỉ trên Build Plate

Hướng dẫn in (PrusaSlicer)

  • Chiều cao lớp (Layer Height): 0.1 mm (Print Settings → Layers and Perimeters → Layer Height) – Giúp ren ốc đạt độ chi tiết và độ bền tối đa.
  • Infill: tối thiểu 40% (Print Settings → Infill → Fill Density) – Đảm bảo bản in cứng cáp, bền bỉ.
  • Support: Chỉ hỗ trợ trên Build Plate (Print Settings → Support Material → Support on Build Plate only) - Cải thiện độ bám dính bàn in mà vẫn dễ gỡ support.
    • Ngưỡng góc nghiêng (Overhang Threshold): 30° (Print Settings → Support Material → Overhang Threshold)
    • Độ đặc lớp đầu tiên (First Layer Density): 15% (Print Settings → Support Material → First Layer Density)
  • Hệ số đùn (Extrusion Multiplier): 0.93 (Filaments → Filament) – Tránh việc ren ốc bị quá chặt.
  • Tốc độ in tối đa (Max Print Speed): 100 mm/s (Print Settings → Speed → Auto Speed (advanced)) – Giúp ren ốc sắc nét hơn.
  • Mẫu in (Fill Pattern): Gyroid (Print Settings → Infill) – Tạo độ bền theo mọi hướng, in hiệu quả và tiết kiệm vật liệu.

Mình rất vui khi thấy các bản in của các bạn và rất mong nhận được phản hồi về bộ ốc này.

Các mô hình này được tạo bằng OpenSCAD với thư viện BOSL2.

Thẻ
hex hexhead hexheadscrew m10 m10screw m12 m12screw m14 m14screw m16 m16screw m18 m18screw m20 m20screw m5 m5screw m6 m6screw

Giấy phép

Tác phẩm này được cấp phép theo

Creative Commons — Attribution

CC-BY

Yêu cầu ghi công
Remix & phái sinh Được phép
Sử dụng thương mại Được phép

Tìm hiểu thêm về giấy phép này tại http://creativecommons.org/licenses/by/4.0/
