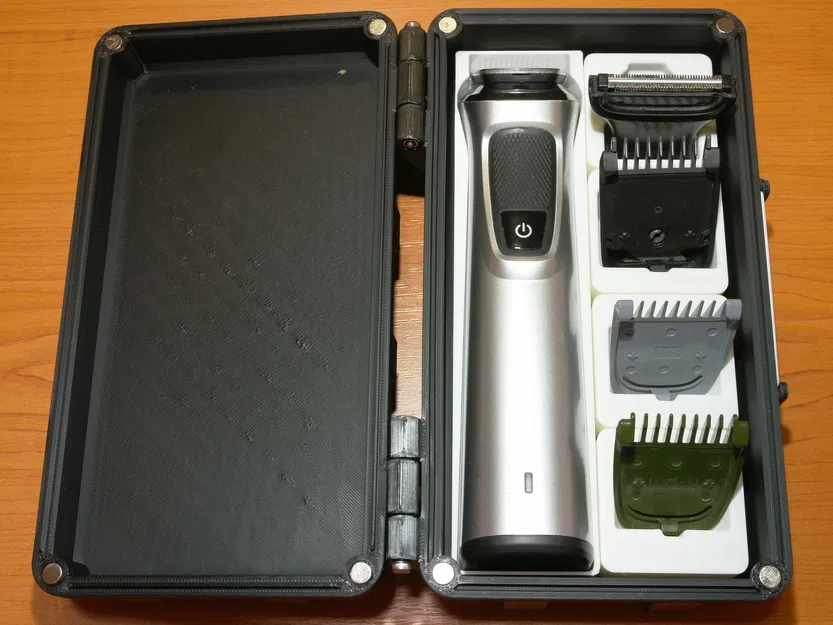

Hộp du lịch Gridfinity cho Philips MultiGroom 7000

Mẫu này được thiết kế dành riêng cho Philips MultiGroom 7000 (MG7720), nhưng bạn cũng có thể tùy chỉnh các khay bên trong cho bất kỳ model nào khác.

Sản phẩm sử dụng thiết kế Gridfinity để đảm bảo tính module, giúp bạn mang theo những phụ kiện cần thiết một cách gọn gàng và tiết kiệm diện tích khi đi du lịch.

Trước đây, tông đơ của mình cứ hay tự khởi động trong túi xách mỗi khi di chuyển, nên mình luôn muốn làm một thứ gì đó để khắc phục tình trạng này. Cuộc thi Philips chính là động lực để mình bắt tay vào thực hiện.

Phụ kiện phần cứng

Bạn cần chuẩn bị:

• 2x ốc vít M3x40 mm
• 2x đai ốc M3
• Nam châm 6x2 mm cho các khay bên trong
• 8x nam châm 6x3 mm hoặc 6x2 mm cho hộp
• (Tùy chọn) Miếng dán Velcro
• (Tùy chọn) Mút xốp / Vải nỉ

Các bộ phận cần in

• 1x Nắp hộp - chọn phiên bản 6x2 hoặc 6x3.
• 1x Đáy hộp - chọn phiên bản 6x2 hoặc 6x3.
• 1x Nhãn dán (bạn có thể tự thêm chữ vào phần nhãn trống).
• 1x Khay đựng tông đơ.
• 4x Khay đựng phụ kiện tùy chọn.

Nếu có nam châm 6x3 mm, hãy dùng loại này cho hộp để lực hít mạnh hơn, nhưng 6x2 mm vẫn dùng tốt.

Thiết lập in khuyến nghị

• 5 lớp vách (walls)
• 5 lớp đáy
• 5 lớp mặt trên
• 15% infill
• Không cần support
• Nên sử dụng Mouse ears (tai chuột) để chống cong vênh.

Kiểm tra độ khít

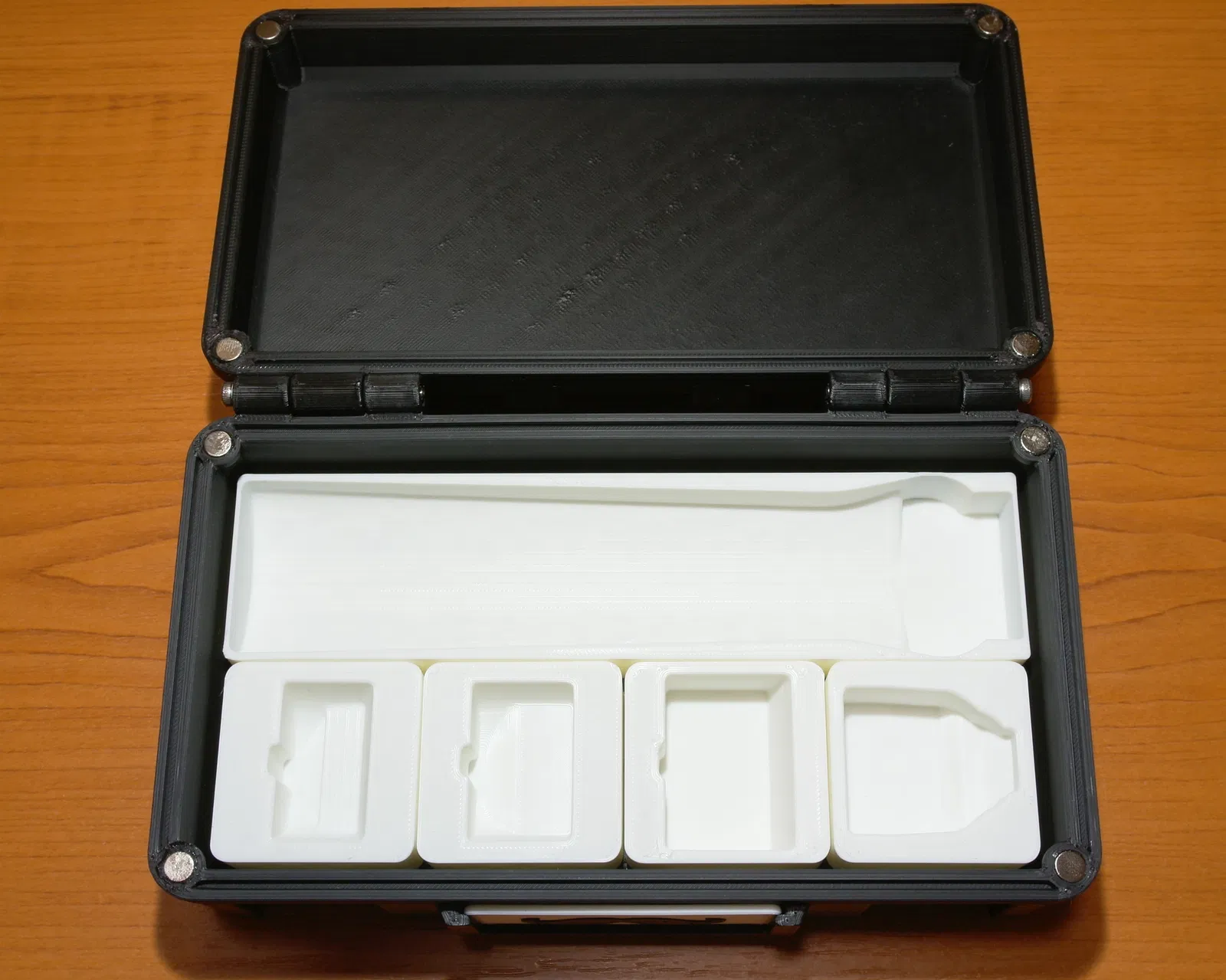

1. Đặt các khay vào trong hộp.

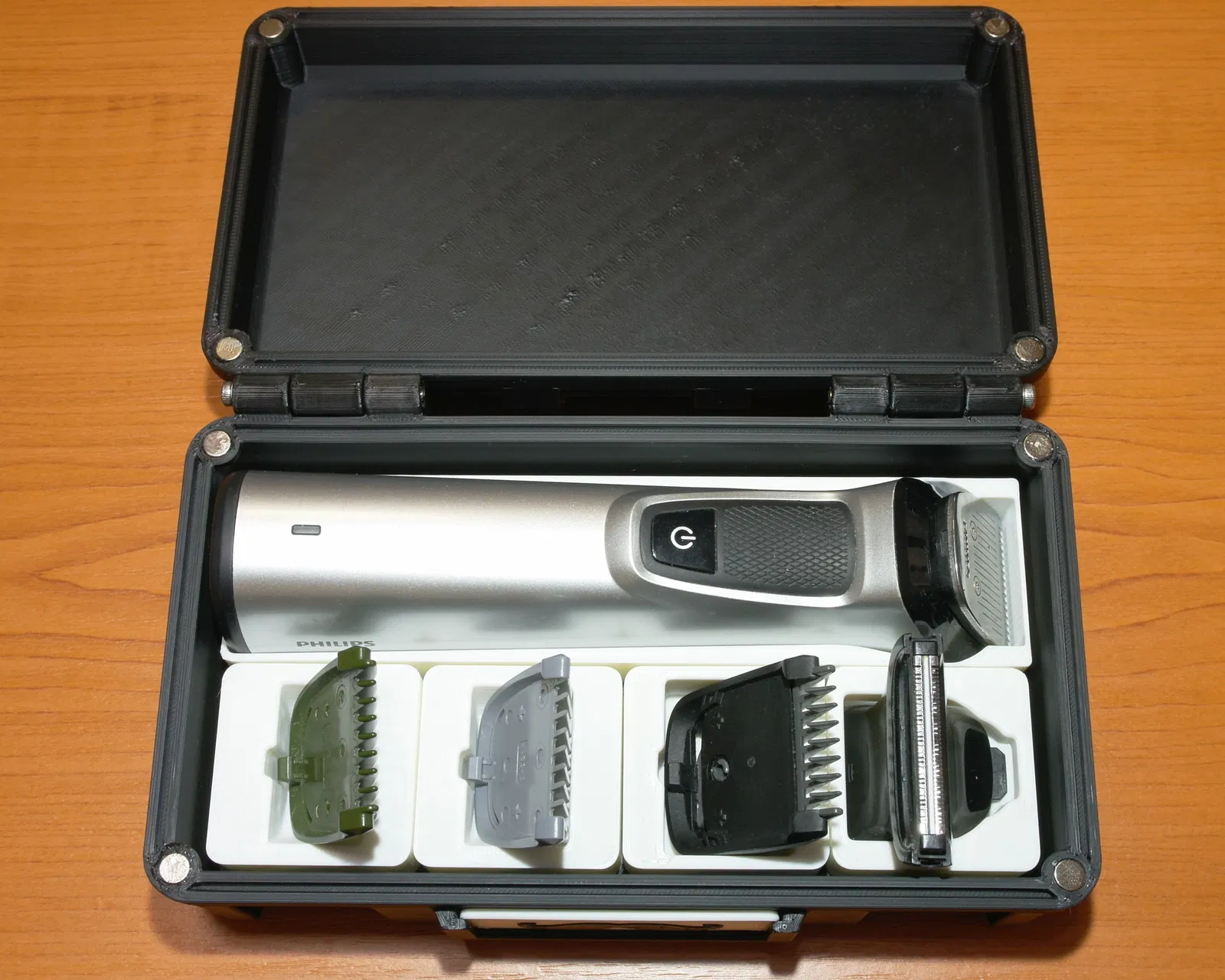

2. Cho tông đơ và các đầu phụ kiện vào khay.
3. Đậy nắp hộp.

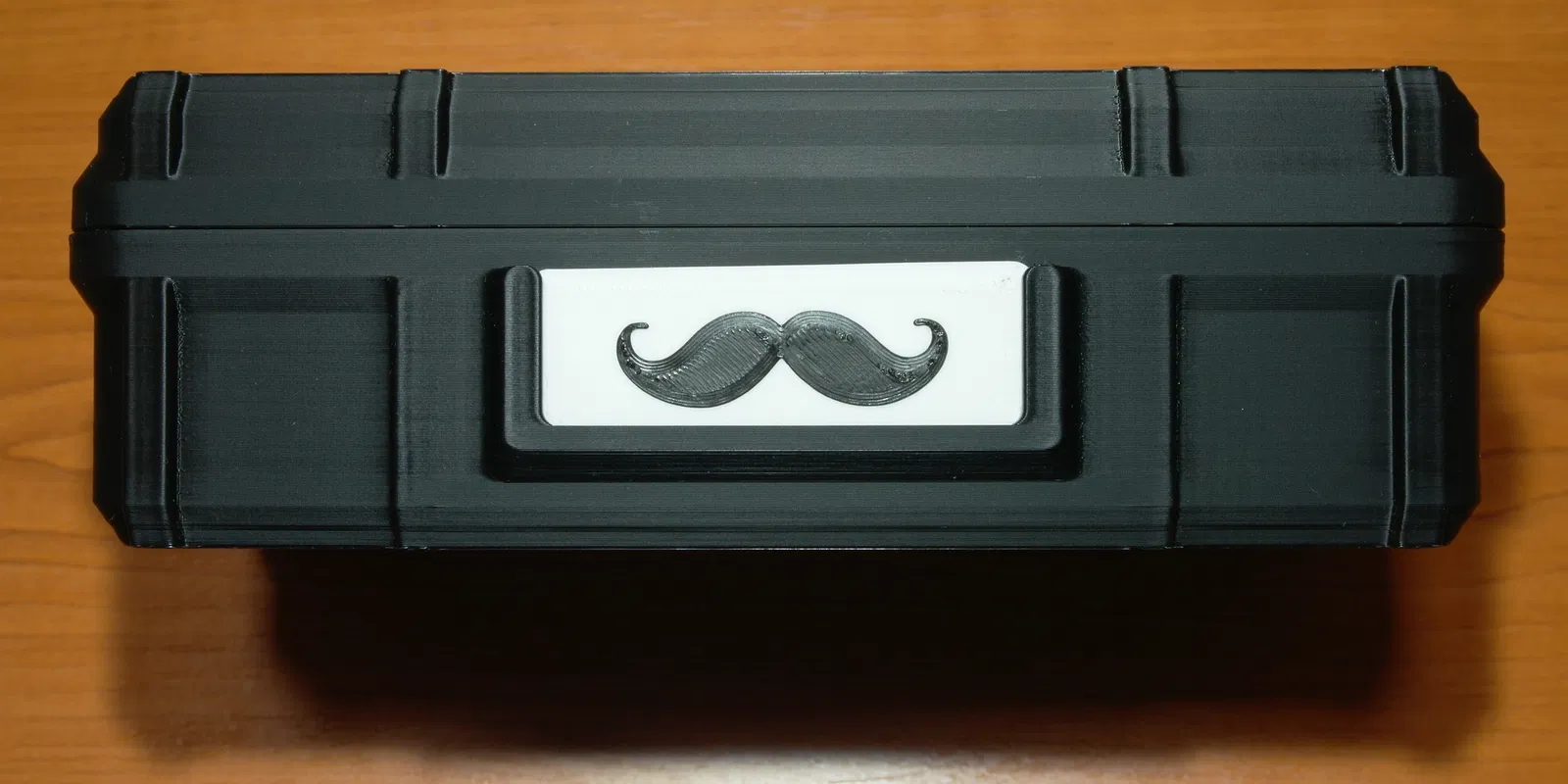

4. Gắn nhãn dán vào.

Các mẫu được thiết kế với dung sai rộng rãi, nếu bạn thấy không khít, hãy thử cân chỉnh lại máy in của mình nhé.

Lắp ráp

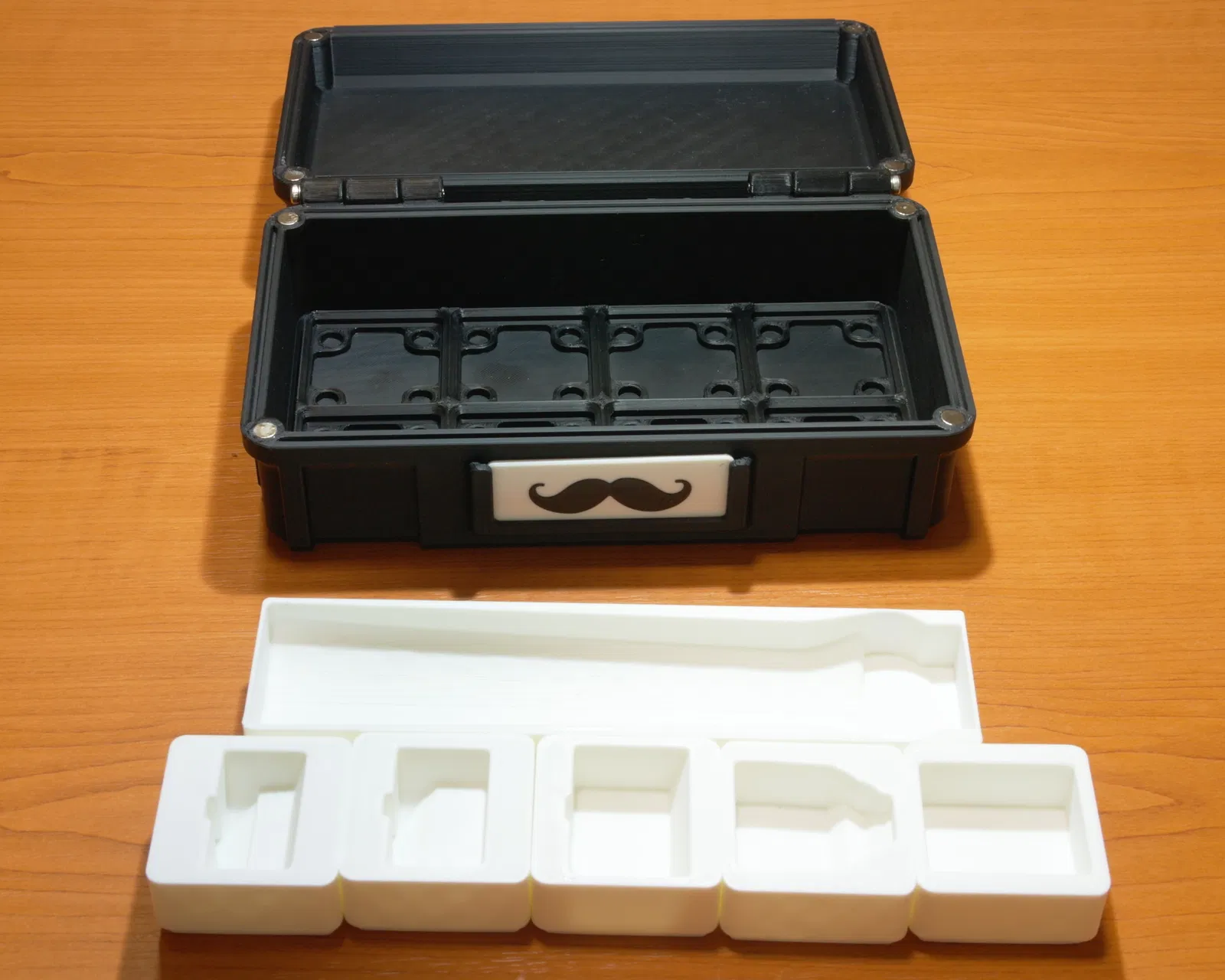

1. (Tùy chọn nhưng rất khuyến khích) Dán nam châm vào khay (6x2 mm):
   1. Mặt dưới của khay.
   2. Đế Grid (đáy hộp). Sử dụng ít nhất 2 viên cho mỗi khay (đối diện chéo), tốt nhất là 4 viên cho các khay lớn. CHÚ Ý cực của nam châm!!!
2. Dán cơ chế đóng mở bằng nam châm (6x3 mm hoặc 6x2 mm):
   1. Nắp hộp.
   2. Đáy hộp. Sử dụng nam châm tương thích với phiên bản bạn đã chọn! CHÚ Ý cực của nam châm!!!

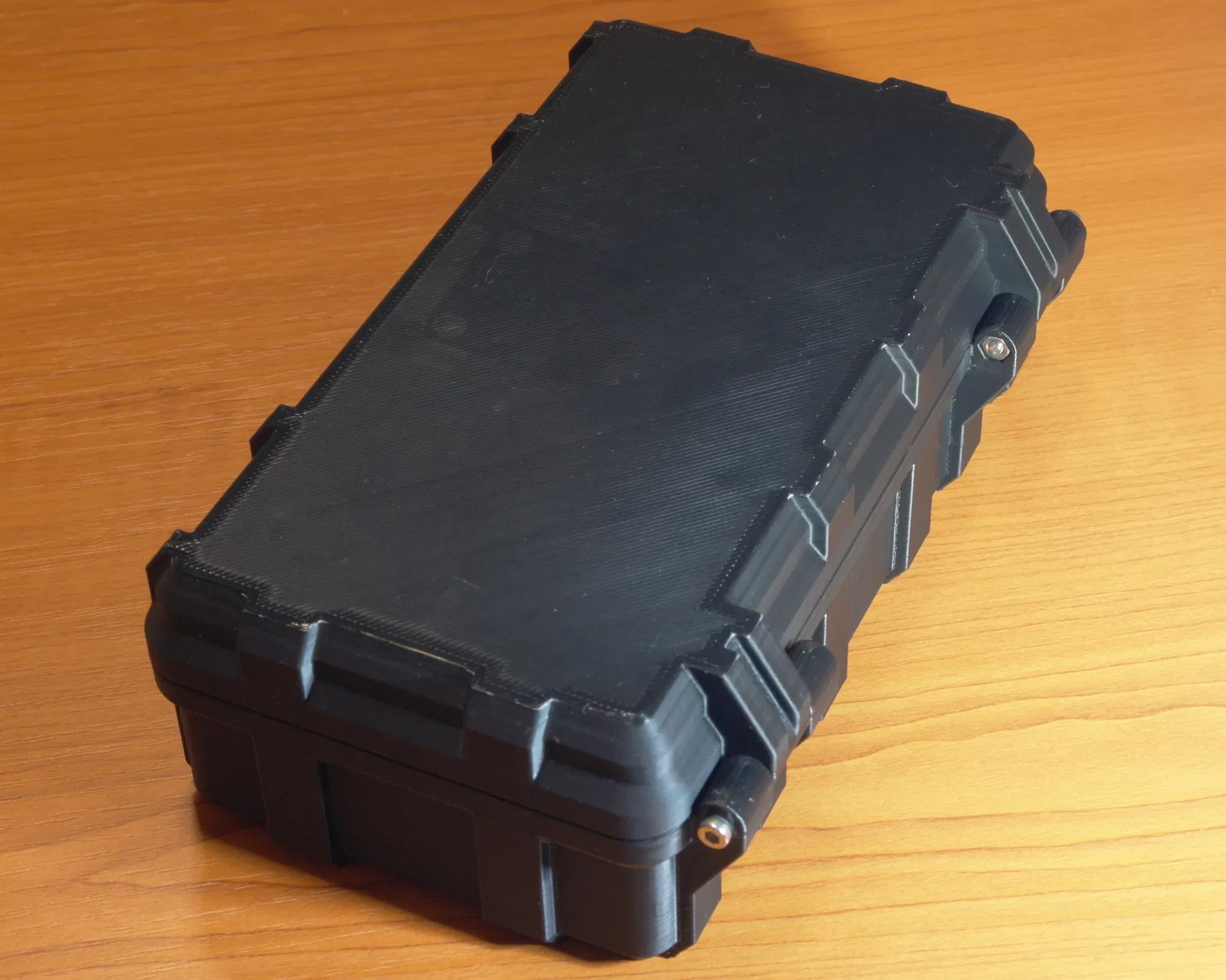

3. Lắp bản lề:
   1. Đặt đai ốc M3 vào khe bản lề ở đáy hộp.
   2. Đưa ốc M3x40 vào bản lề ngoài, đừng đẩy vào hết ngay.
   3. Lặp lại cho bên còn lại.
   4. Đặt nắp hộp vào sao cho khớp với các khe bản lề.
   5. Đẩy ốc M3x40 xuyên qua bản lề, cẩn thận đừng để đai ốc rơi ra.
   6. Vặn chặt ốc vào đai ốc.
4. (Tùy chọn) Lót thêm:
   1. Dán Velcro hoặc vật liệu mềm (mút xốp, vải nỉ, vải nhung) vào mặt trong nắp hộp.
