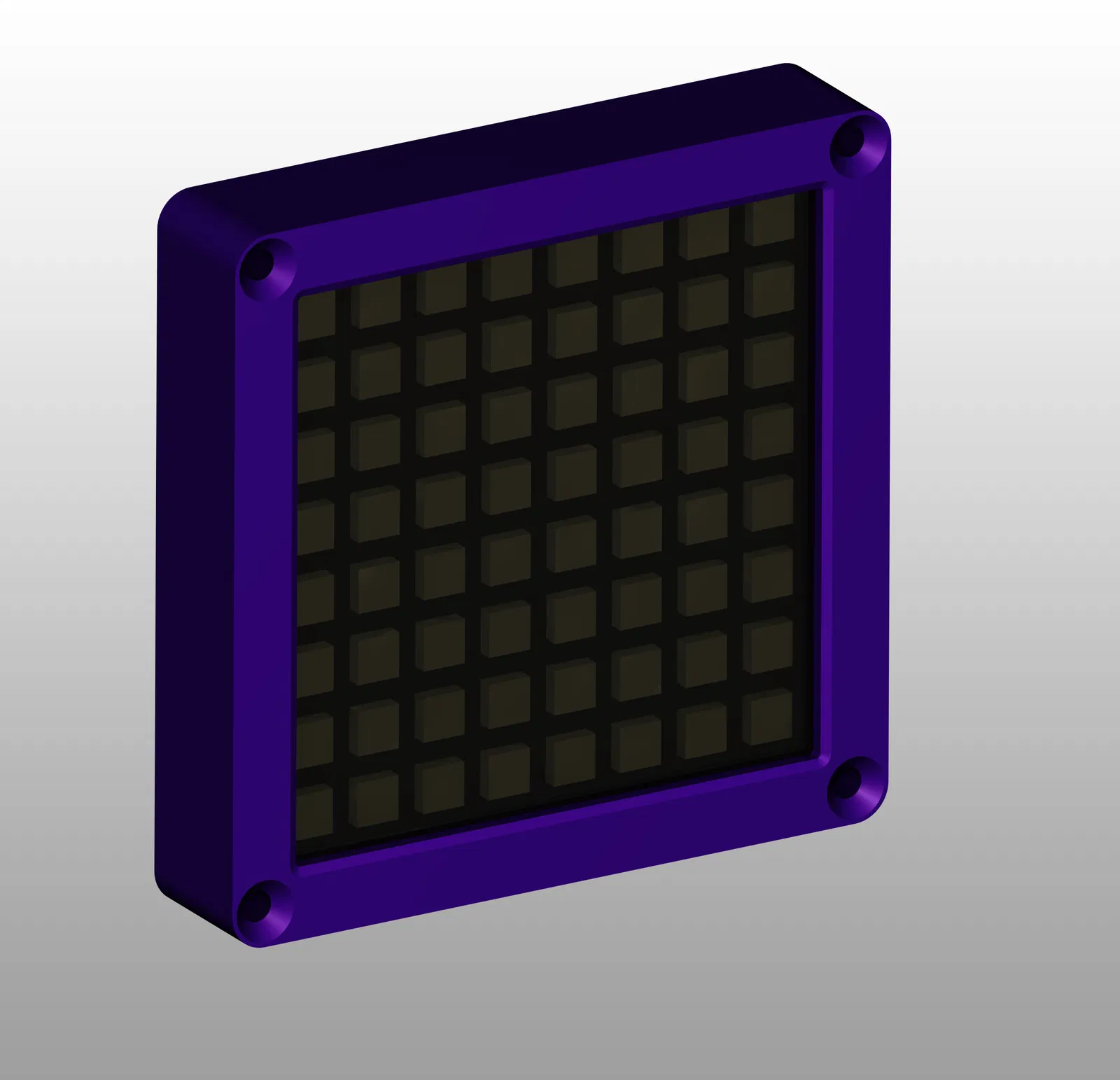

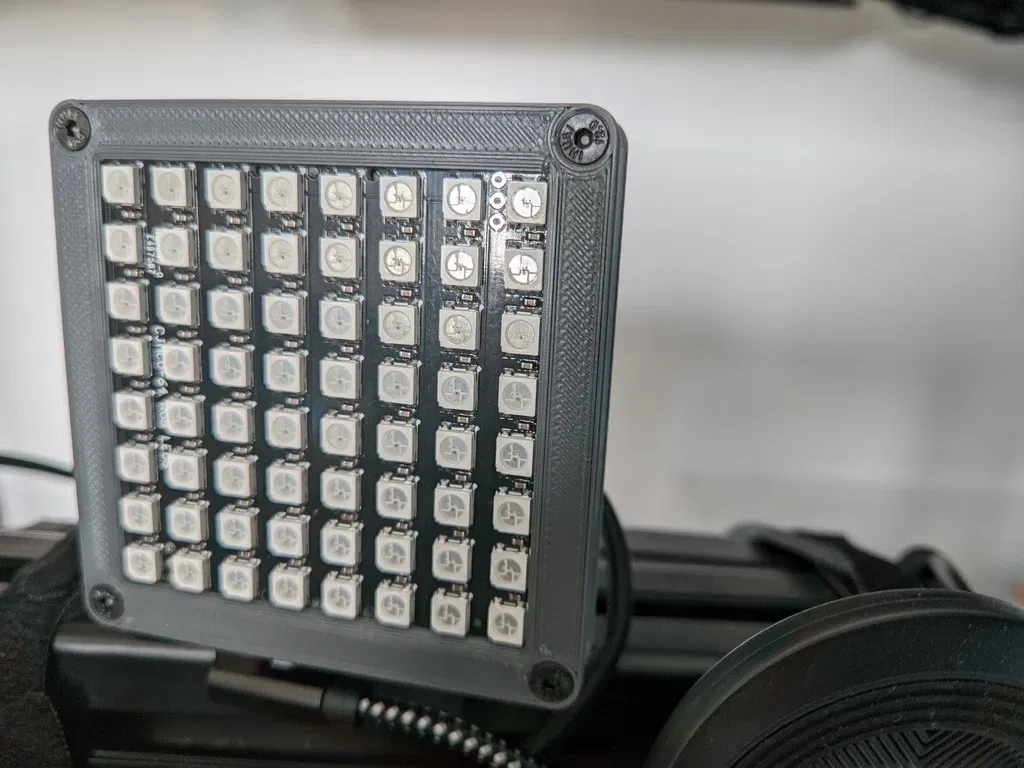

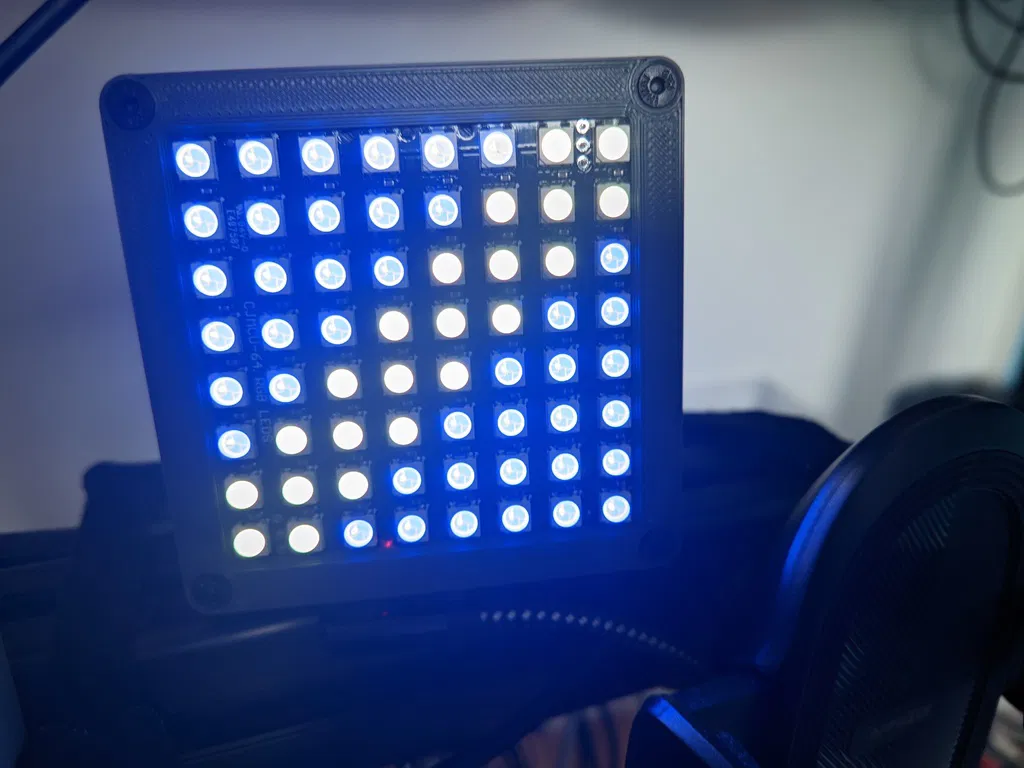

Đây là mẫu hộp đựng cho LED Matrix dùng làm bảng báo hiệu (flag) hoặc bảng quan sát (spotter) cho anh em chơi sim racing.
Bạn sẽ cần chuẩn bị các linh kiện sau:
Matrix LED PCB: Link AliExpress
Arduino Pro Micro (USB-C / Micro-USB): Link AliExpress

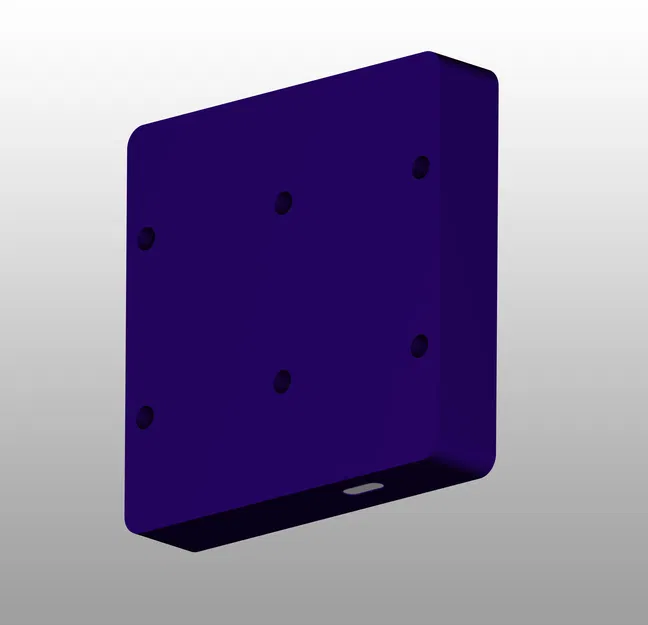

- 4x ốc cấy (insert) M3 cho mặt trước của phần “Back” và 4x ốc vít đầu bằng M3 để lắp ráp phần “Front” (độ dài tùy thuộc vào việc bạn dùng bản V1/V2 và thấu kính in 3D hay tấm khuếch tán sáng).
- 2-6x ốc cấy M4 cho mặt sau (tùy vào cách lắp đặt).
- Nếu dùng giá đỡ đi kèm:
- 1x ốc M8 và T-nut tương ứng.
- 2x ốc M4x6/8 và long đền (washer).
- Nếu dùng RAM Mount:
- Tấm nối:
- 4x ốc M4x6/8.
- Nếu dùng giá đỡ đi kèm:
Cách cài đặt rất đơn giản: nối dây DIN (LED Matrix) vào chân 4 của Arduino, +5V vào VCC, GND vào GND.
Sử dụng phần mềm SimHub, chỉ cần vào mục "Arduino" -> "My Hardware" -> "Setup tool", sau đó chọn đúng loại Arduino và LED Matrix, thiết lập cổng kết nối là "4".
Cập nhật V2:
Bổ sung tùy chọn thấu kính trong suốt để che LED.
Cập nhật V3:
Thêm phần BackV2 với tùy chọn lắp đặt cải tiến và hỗ trợ tấm khuếch tán LED 1mm.
Nếu anh em thích thiết kế của mình và muốn ủng hộ, có thể dùng mã @Niklas khi thanh toán trên cửa hàng Prusa để nhận thêm Prusameters khi mua máy in hoặc được tặng thêm sợi nhựa (filament) khi mua dòng máy Core One hoặc XL.
