Mô hình tên lửa Starship v1
Mô hình tên lửa Starship có thể in 3D, thiết kế tương thích với động cơ Estes C6-3 và bệ phóng 1/8". Đây là phiên bản một tầng với các chi tiết cánh được tối ưu hóa cho độ ổn định cao. Cần in bằng nhựa ABS hoặc ASA để chịu nhiệt tốt.
Mô tả
Link phiên bản 2 của mẫu tên lửa này: Starship Style Model Rocket v2

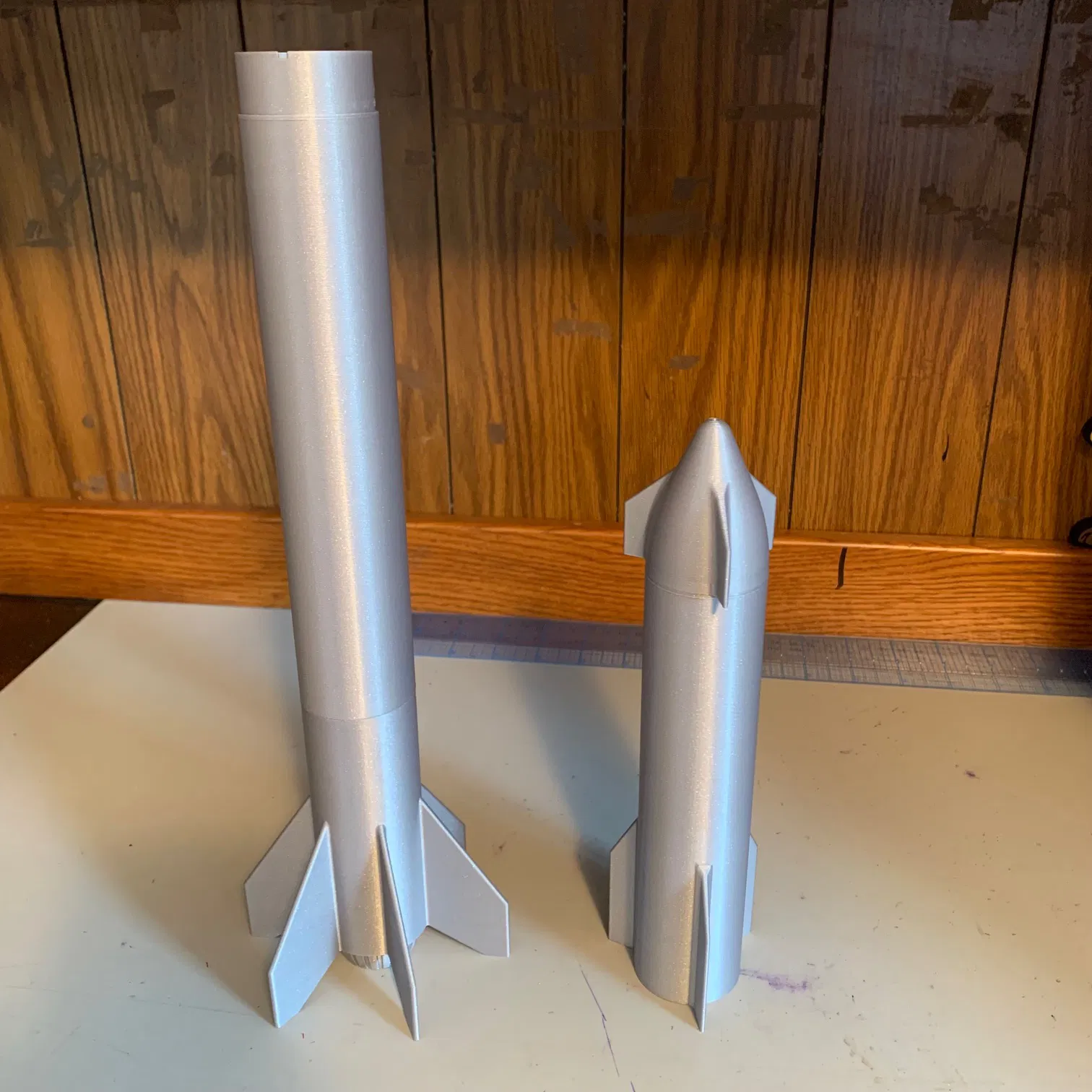

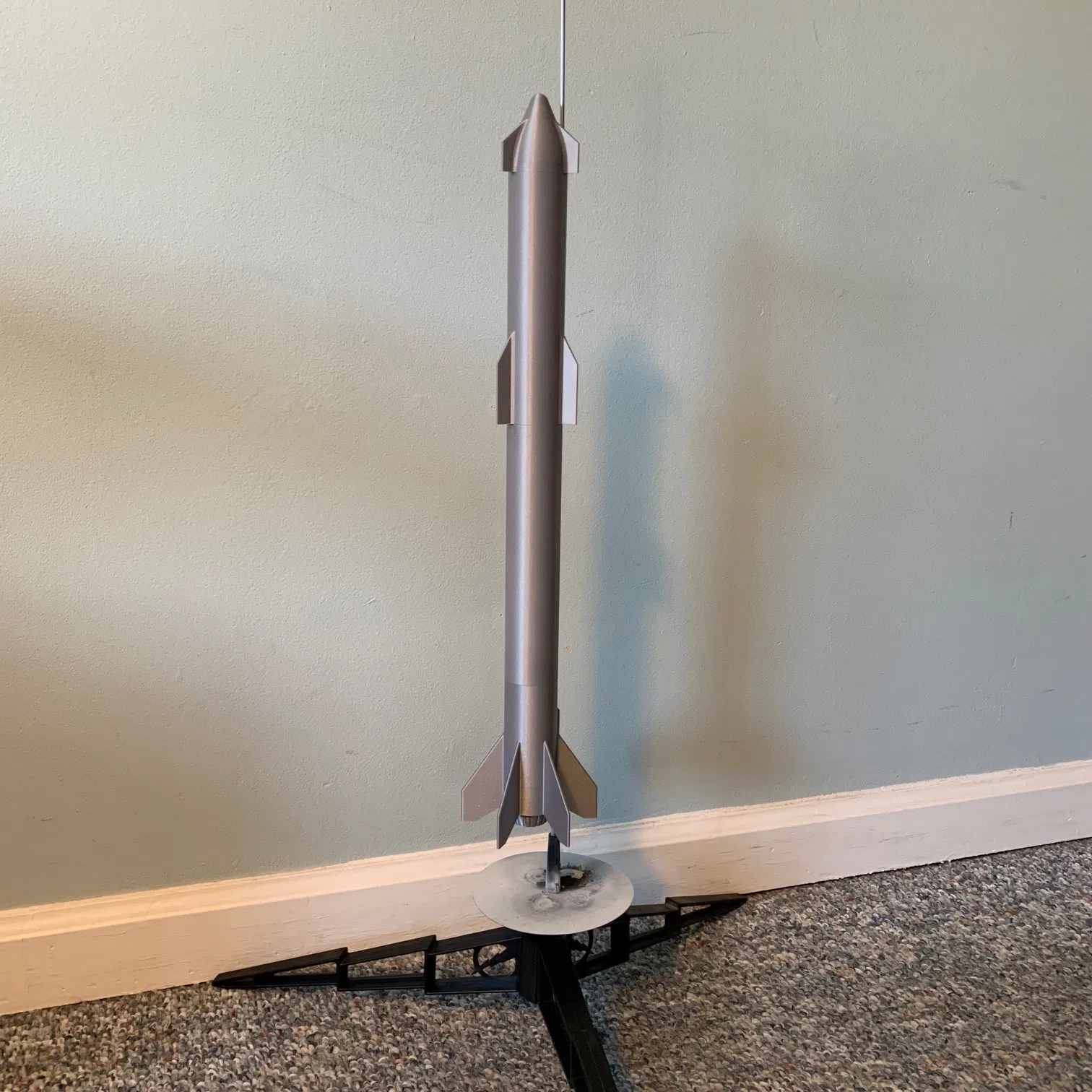

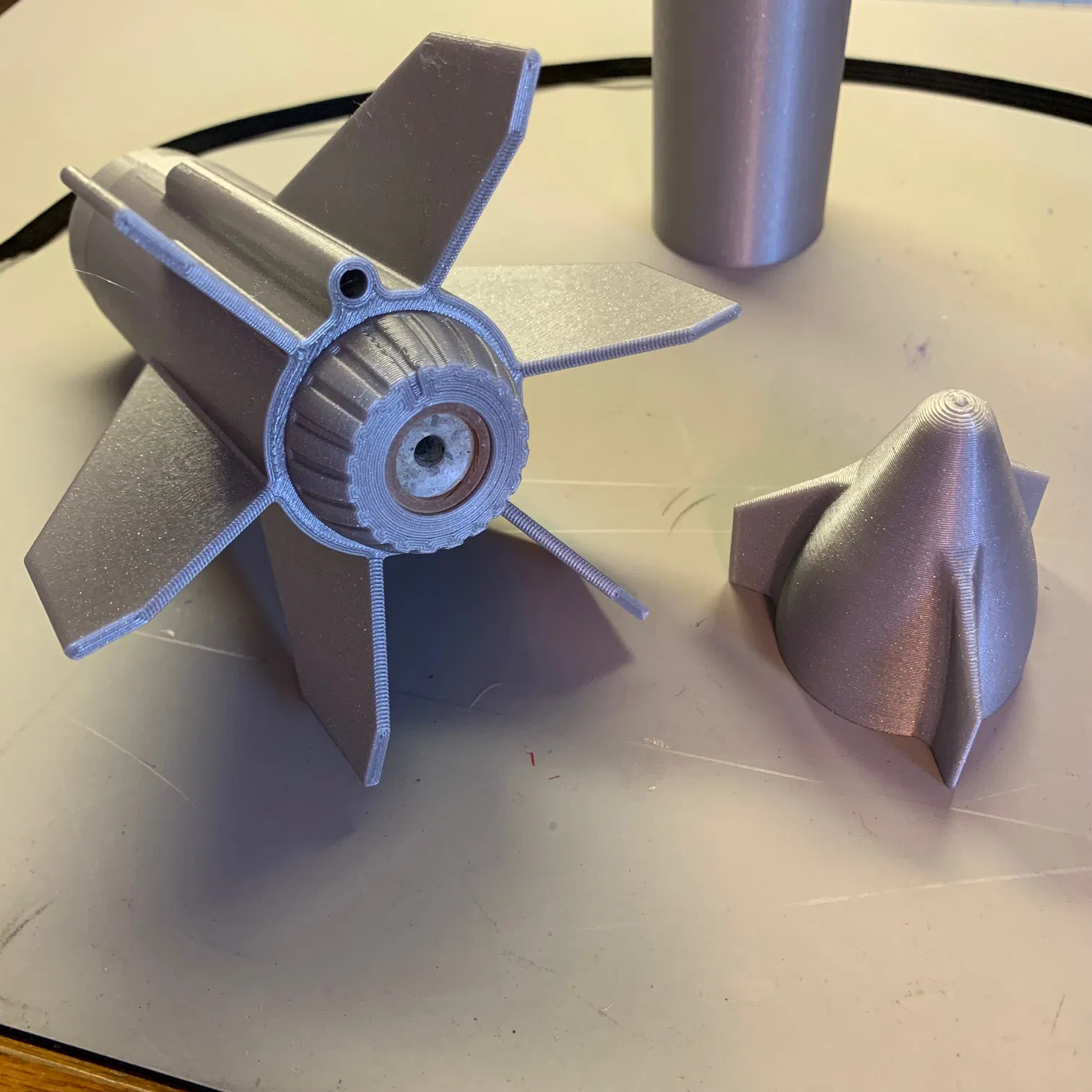

Đây là mô hình tên lửa Starship có thể in 3D, được thiết kế để sử dụng với bệ phóng thanh 1/8" của Estes và động cơ Estes C6-3. Đây là phiên bản Starship một tầng, động cơ được lắp vào phần Booster và thân Starship đóng vai trò như chóp mũi. Để cải thiện độ ổn định khi bay, phần cánh đuôi đã được tùy chỉnh so với thiết kế gốc của Starship, và chóp mũi được in với độ đặc (infill) 65% dạng rectilinear với trọng lượng mục tiêu từ 30g-35g. Sắp tới mình dự định sẽ thử nghiệm phiên bản hai tầng.
Thông số in: Nên in bằng nhựa ABS hoặc ASA. Dùng PLA cũng được nhưng dễ bị biến dạng do nhiệt độ.
Chóp mũi (Nose Cone): Chiều cao lớp in 0.3mm, 3 đường bao (perimeter), vị trí đường nối (seam) ở phía sau, infill 65%.
Thân Starship: Chiều cao lớp in 0.3mm, 2 đường bao, vị trí đường nối ở phía sau, có in lớp brim, infill 0%.
Ống thân trên (Upper Tube): Chiều cao lớp in 0.3mm, 2 đường bao, vị trí đường nối ở phía sau, có in lớp brim, infill 0%.
Đế Booster (Booster Base): Chiều cao lớp in 0.3mm, 3 đường bao, vị trí đường nối ở phía sau, có in lớp brim, infill 0%.
Nắp động cơ (Motor Cap): Chiều cao lớp in 0.2mm, 3 đường bao, vị trí đường nối ở phía sau, infill 0%.

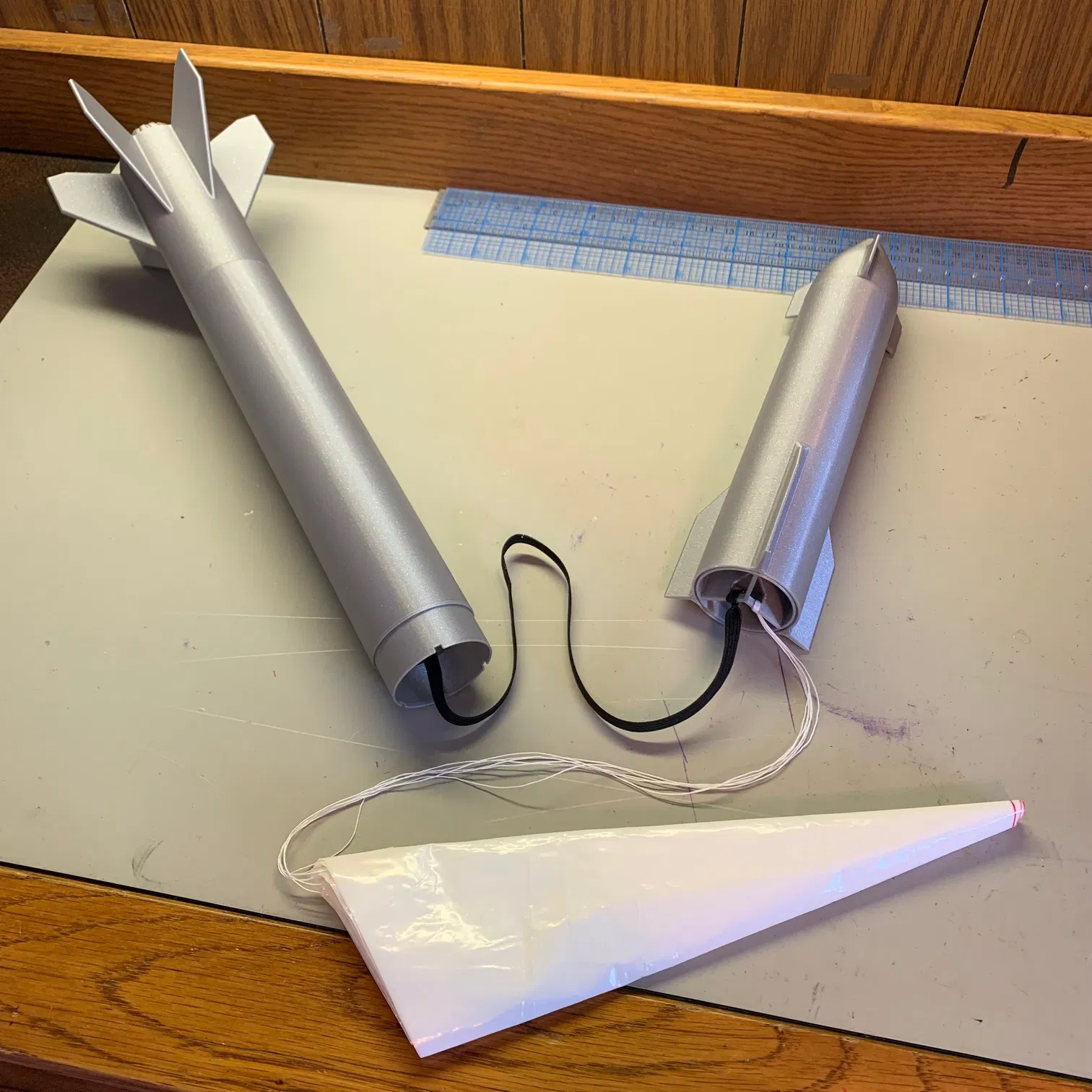

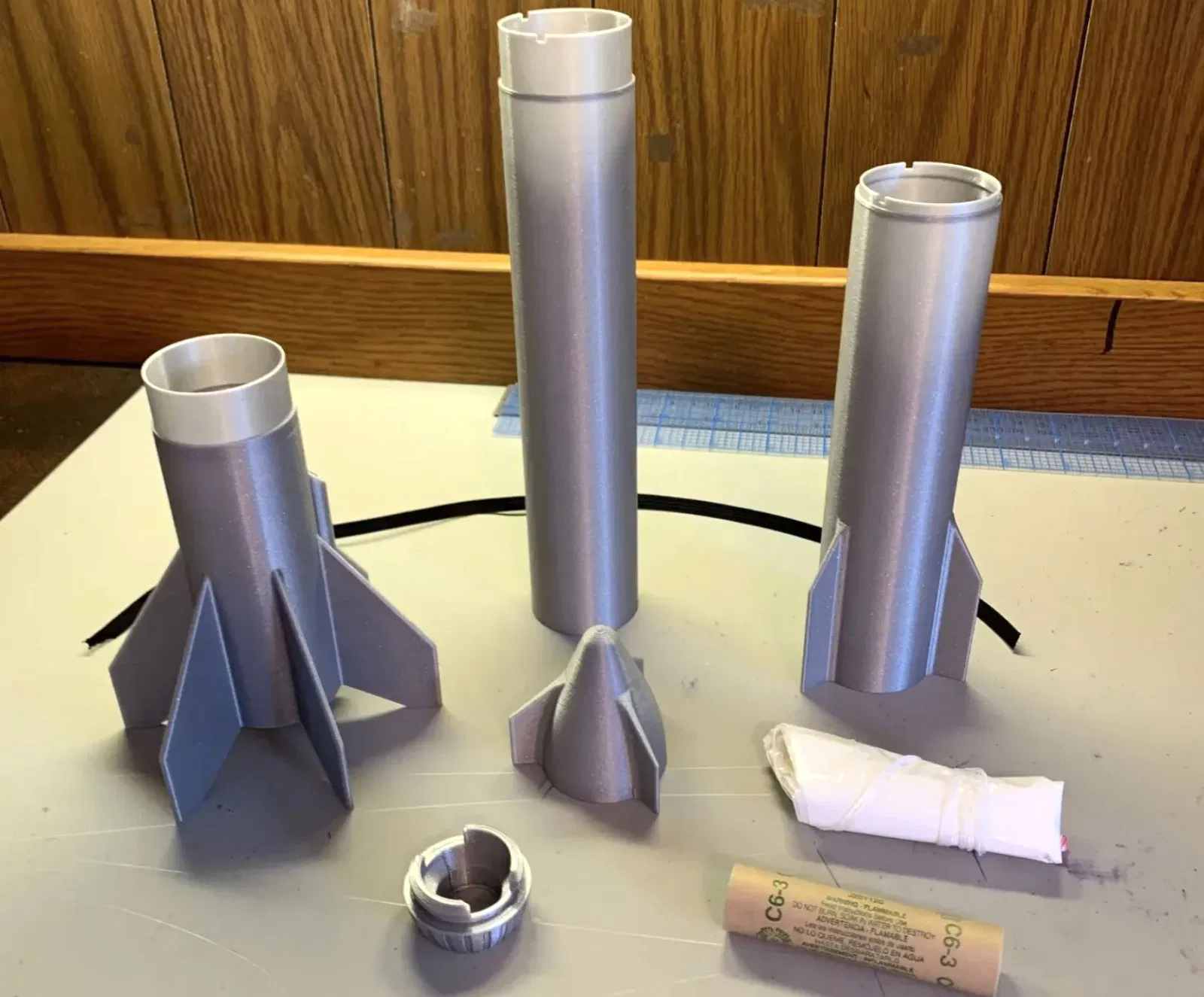

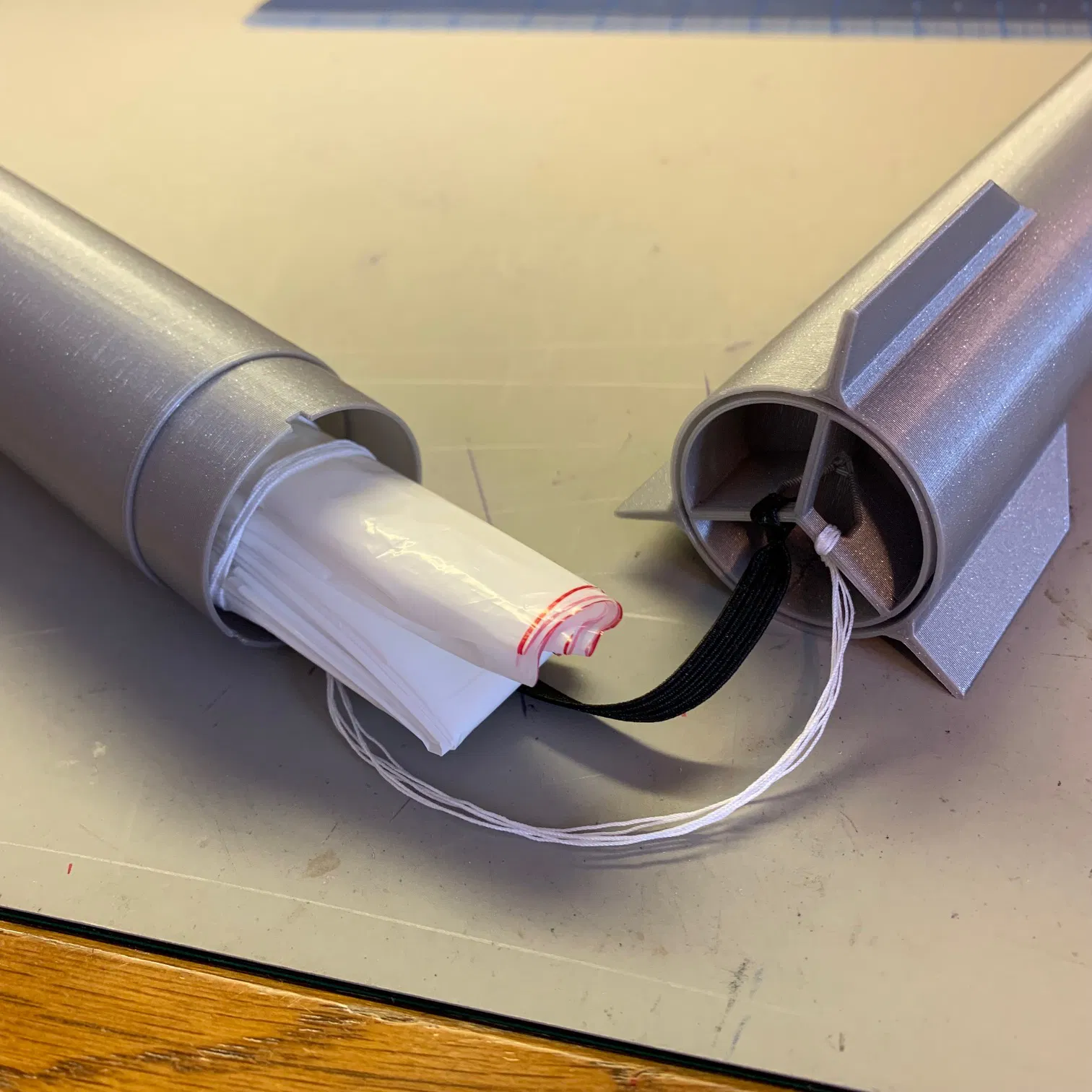

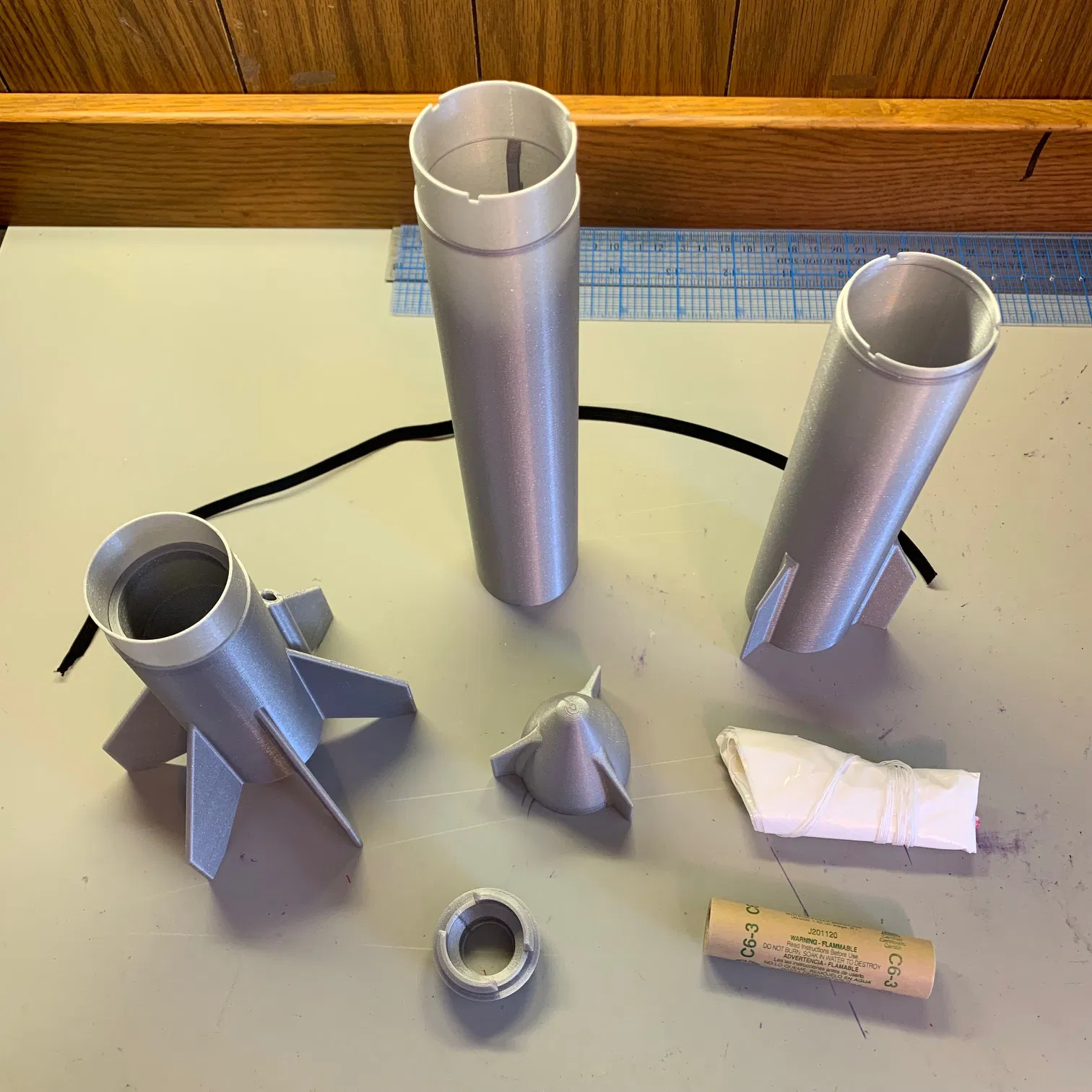

Lắp ráp: Kiểm tra độ khớp của các chi tiết trước khi dán keo. Căn chỉnh các đường nối khi lắp ráp. Dùng keo để gắn đế booster với vòng booster, sau đó dán ống booster vào đế. Tiếp theo, buộc một sợi dây dù (shock cord) dài 24 inch vào ngàm của ống booster. Mình thường dùng nút thắt trượt (slip knot). Sau đó dán mũi Starship vào thân. Bạn có thể gắn dù vào phần đáy thân Starship và nối dây dù bằng nút thắt kép. Khi chuẩn bị phóng, hãy cho giấy chống cháy vào tên lửa trước, xếp dây dù, sau đó gấp và xếp dù vào rồi lắp Starship vào phần booster. Để bảo vệ thêm, mình thường bọc dù đã gấp bằng một miếng giấy chống cháy. Lắp động cơ tại bãi phóng, nắp động cơ sử dụng cơ chế xoay và khóa rất đơn giản.
Hãy chia sẻ hình ảnh nếu bạn đã in thành công nhé!
Video phóng tên lửa: Video phóng trên TikTok
Hướng dẫn làm dù: Hướng dẫn tự làm dù cho tên lửa mô hình
