Tên lửa mô hình phong cách Starship v2

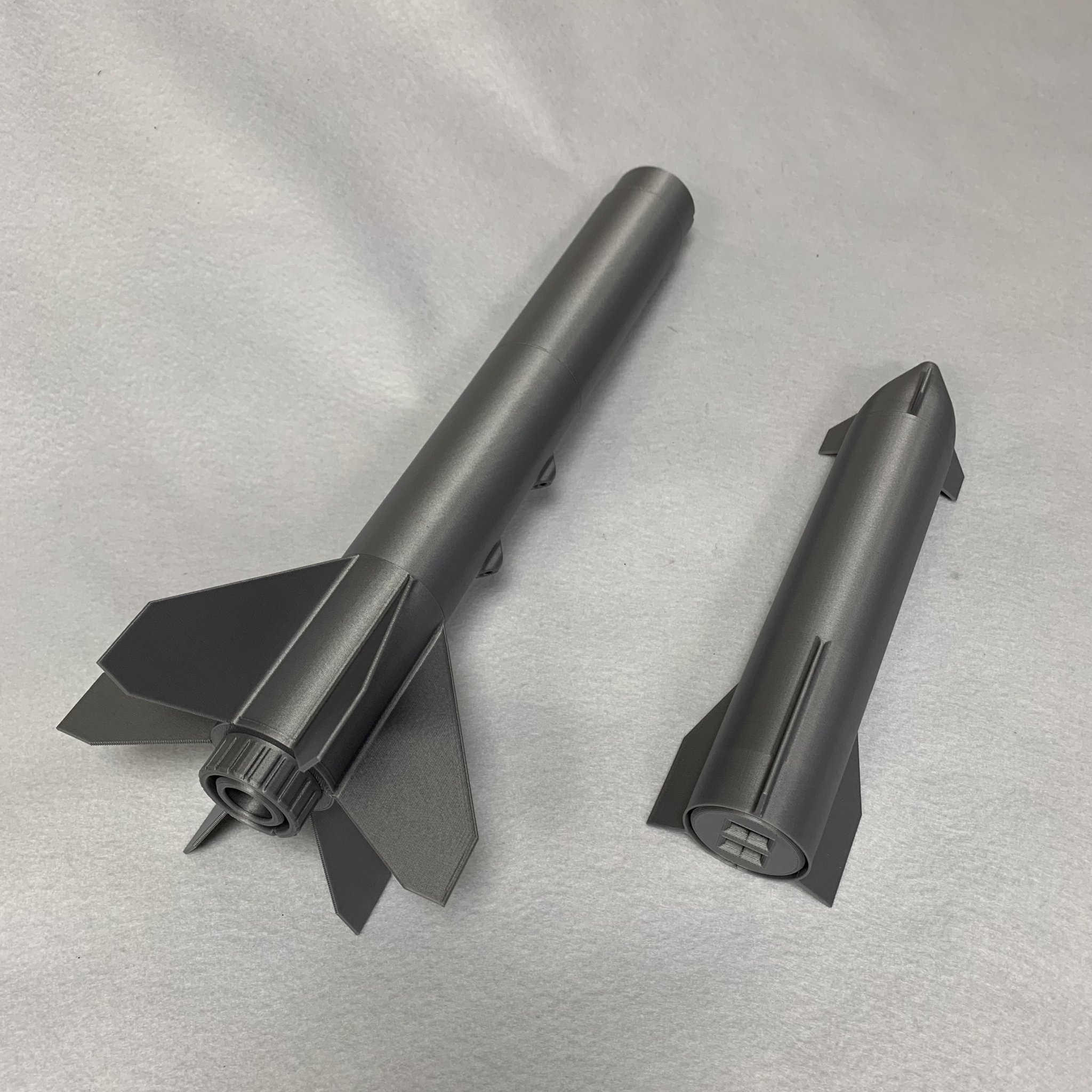

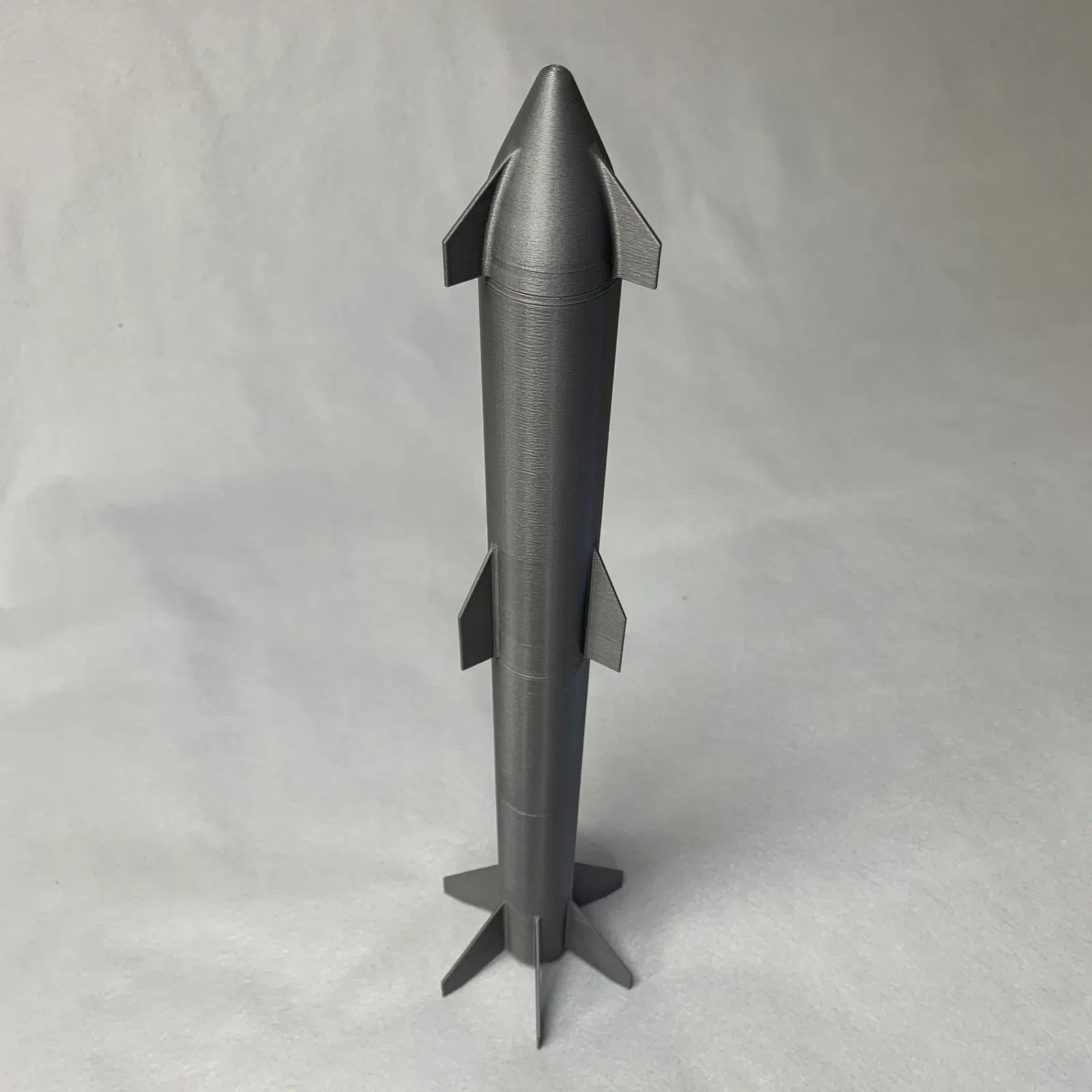

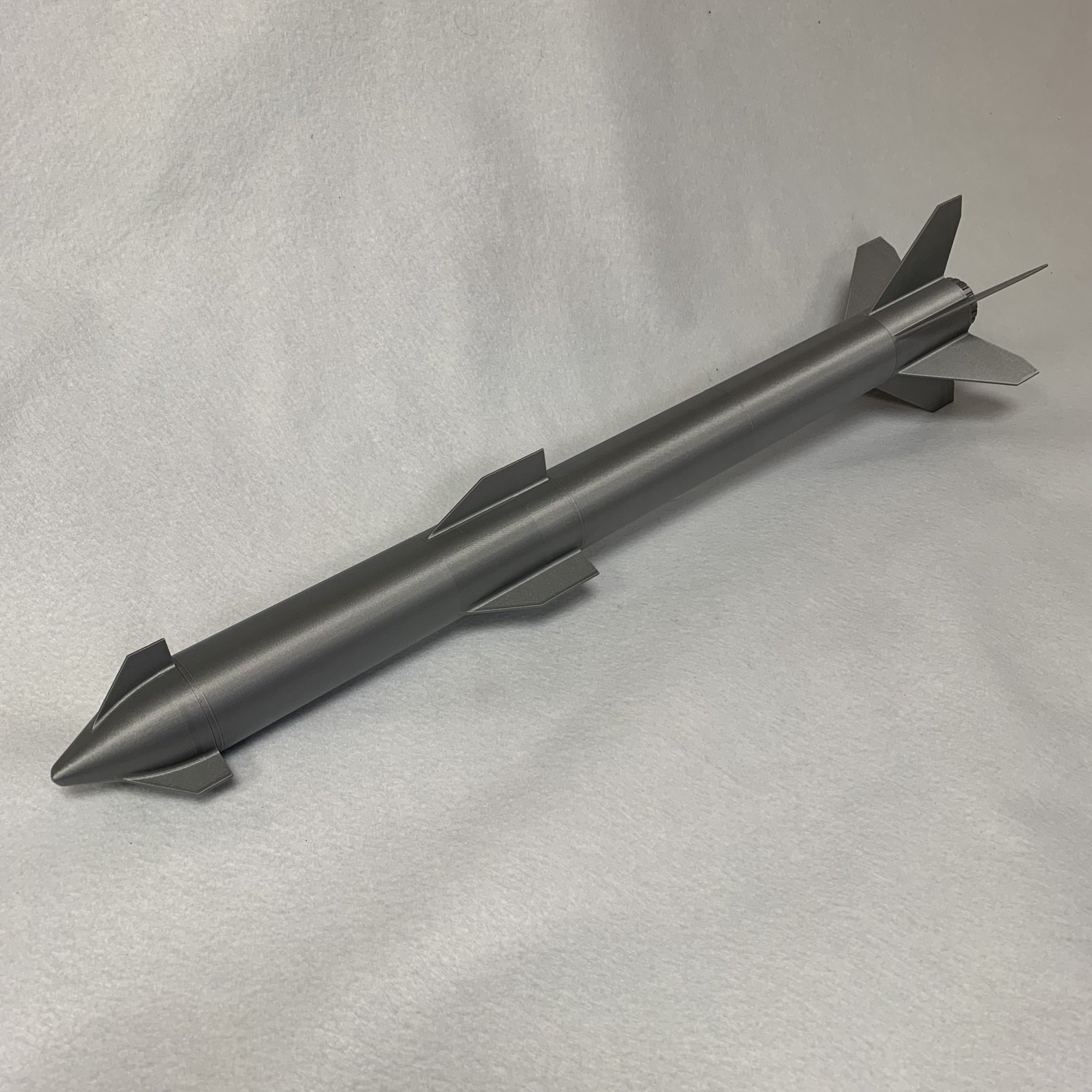

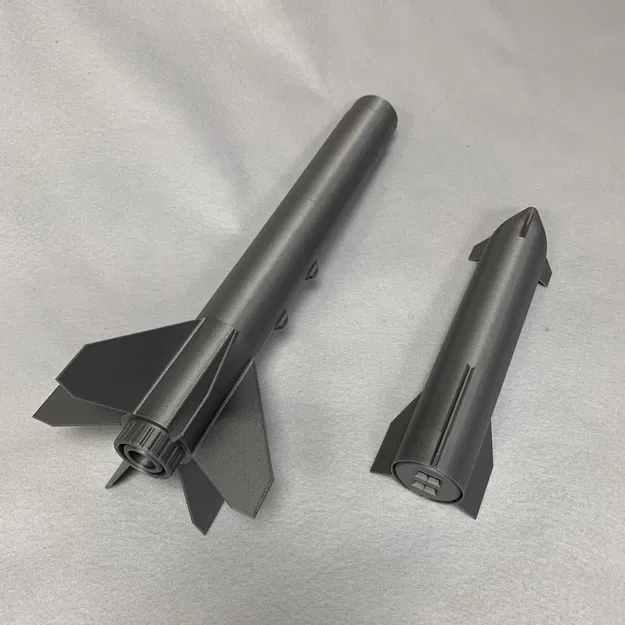

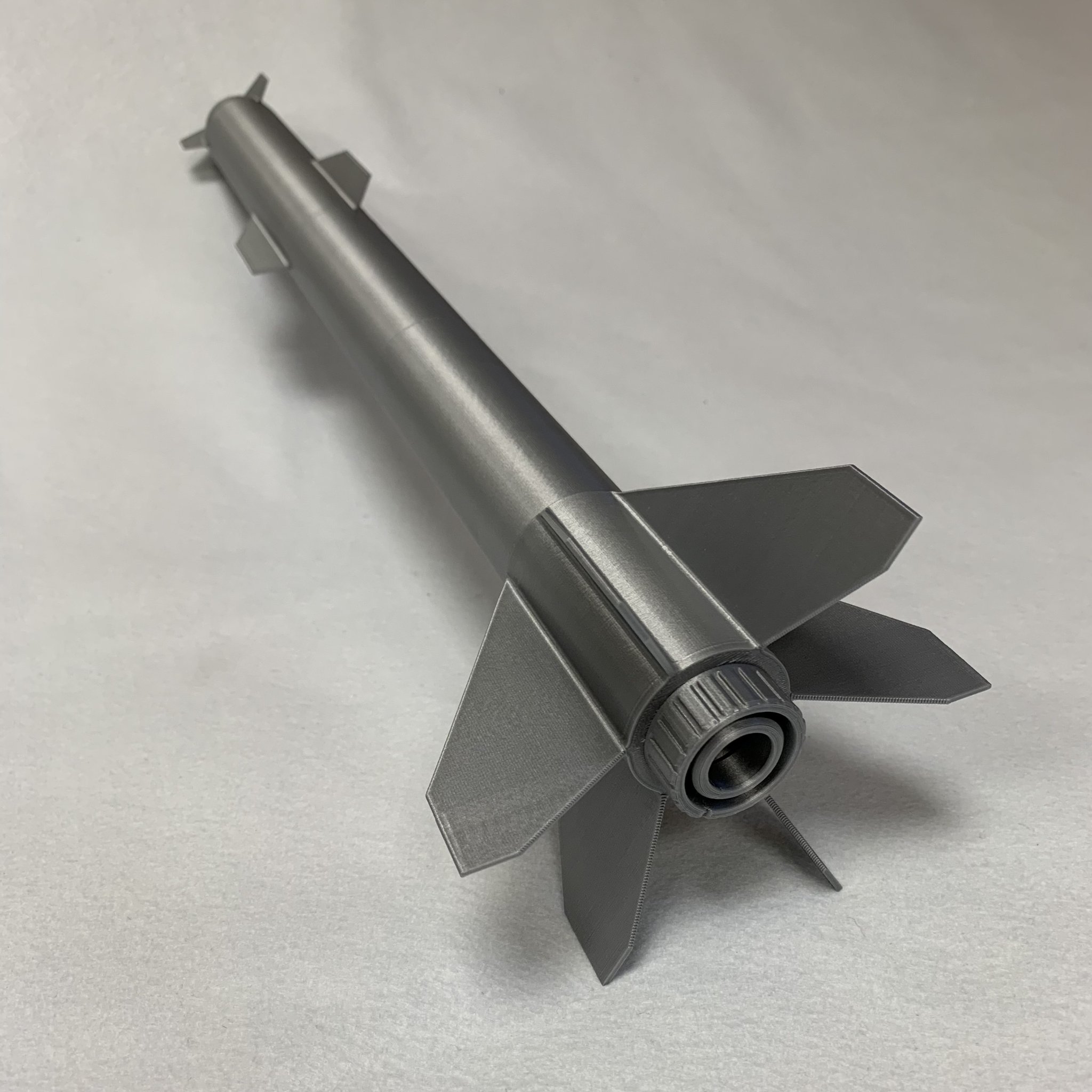

Đây là phiên bản 2 của mô hình tên lửa kiểu Starship của tôi. Khi tôi đang học cách thiết kế tên lửa, tôi đã quyết định cải tiến thiết kế ban đầu. Tôi đã làm việc trên phiên bản hai tầng của tên lửa này nhưng quyết định lùi lại một bước và làm lại thiết kế của phiên bản một tầng. Vì đây là phiên bản một tầng, động cơ được lắp vào bộ tăng tốc và starship đóng vai trò như mũi tên lửa.

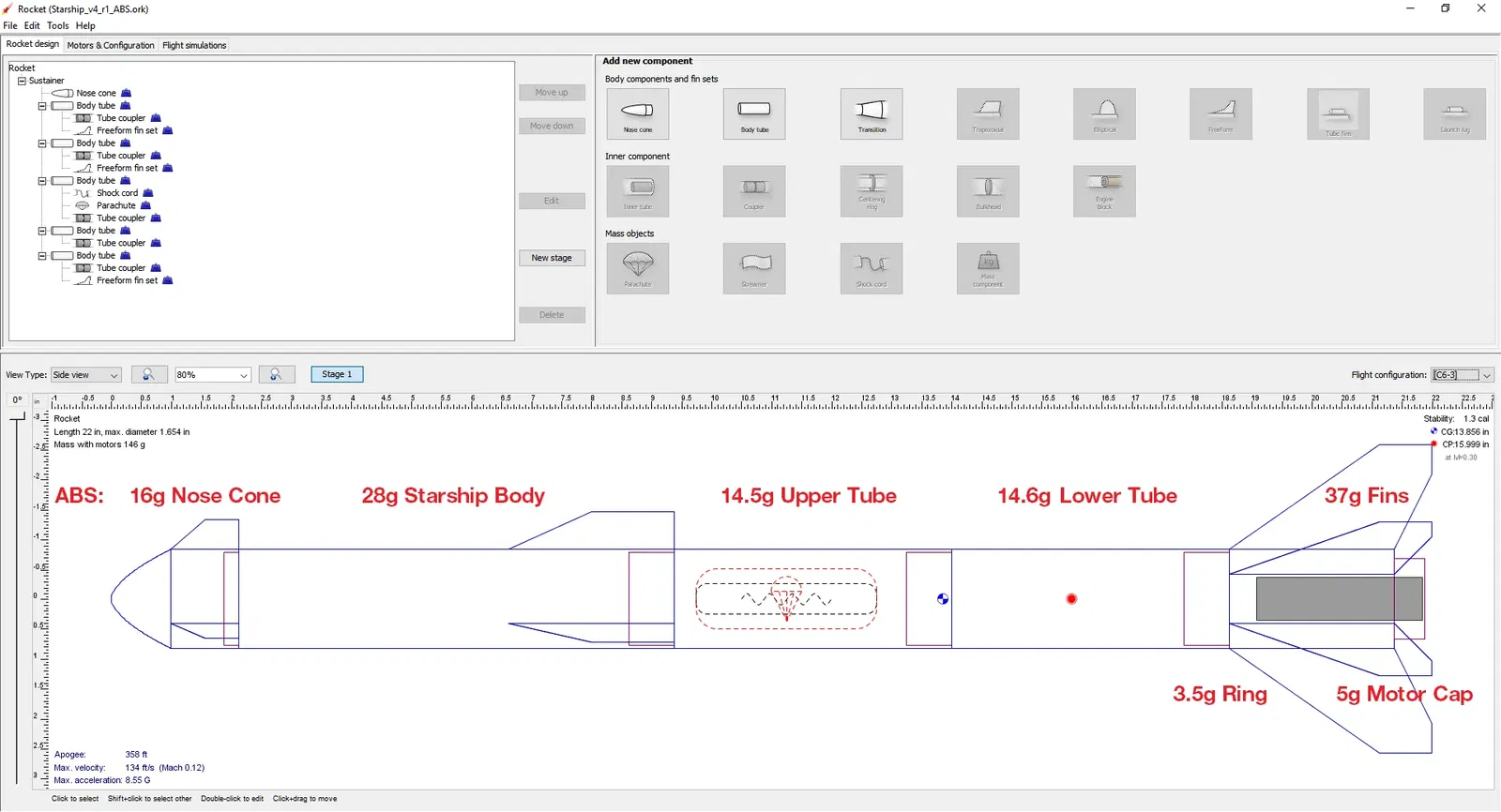

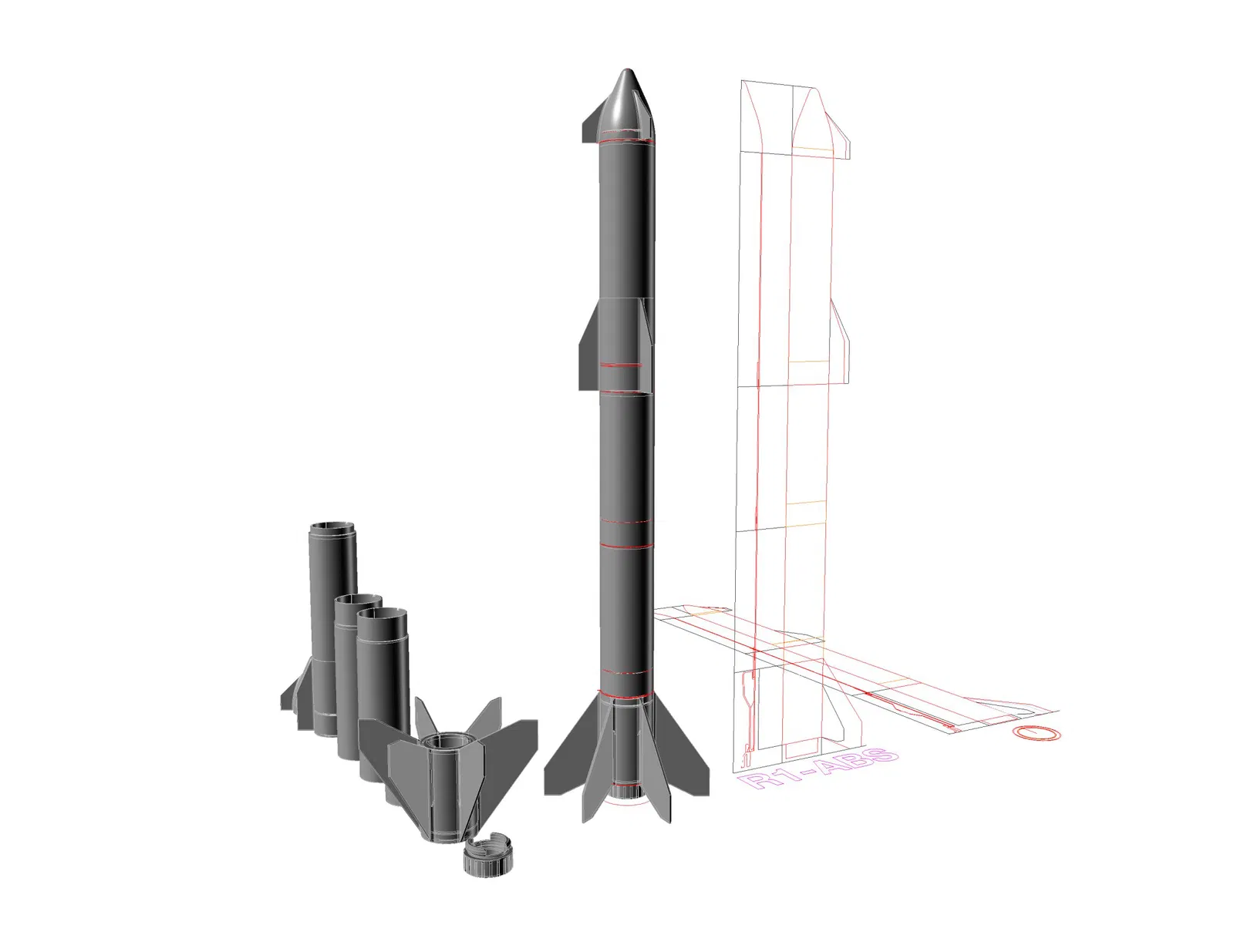

Tôi đã thiết kế tên lửa này để sử dụng với các bệ phóng thanh 1/8" của Estes, và động cơ C6-3, và C5-3 của Estes. Tên lửa có đường kính 42mm và tổng chiều dài là 22". Tôi đã chế tạo và phóng tên lửa này bằng PLA và ABS. ABS tạo ra một tên lửa nhẹ hơn với khả năng chống nhiệt tốt hơn. Các bức tường của tên lửa được giữ mỏng để giảm trọng lượng. Tôi đã sử dụng sự kết hợp của độ dày tường 0.8mm, 1.2mm và 1.6mm. Để tham khảo, tôi đã bao gồm một hình ảnh của tệp thiết kế Open Rocket với phân tích trọng lượng mục tiêu cho từng phần. Mũi tên lửa của tên lửa này được in với cách lấp đầy hình chữ nhật, và trọng lượng mục tiêu là 11g-16g.

Cài đặt in: In bằng nhựa ABS hoặc ASA.

Mũi tên lửa: Chiều cao lớp 0.3mm, 3 tường chu vi, vị trí đường may phía sau, 5% lấp đầy.

Thân Starship: Chiều cao lớp 0.3mm, 2 tường chu vi, vị trí đường may phía sau, viền, 0% lấp đầy.

Túi tăng tốc: Chiều cao lớp 0.3mm, 2 tường chu vi, vị trí đường may phía sau, viền, 0% lấp đầy.

Đế tăng tốc: Chiều cao lớp 0.3mm, 2 tường chu vi, vị trí đường may phía sau, viền, 0% lấp đầy.

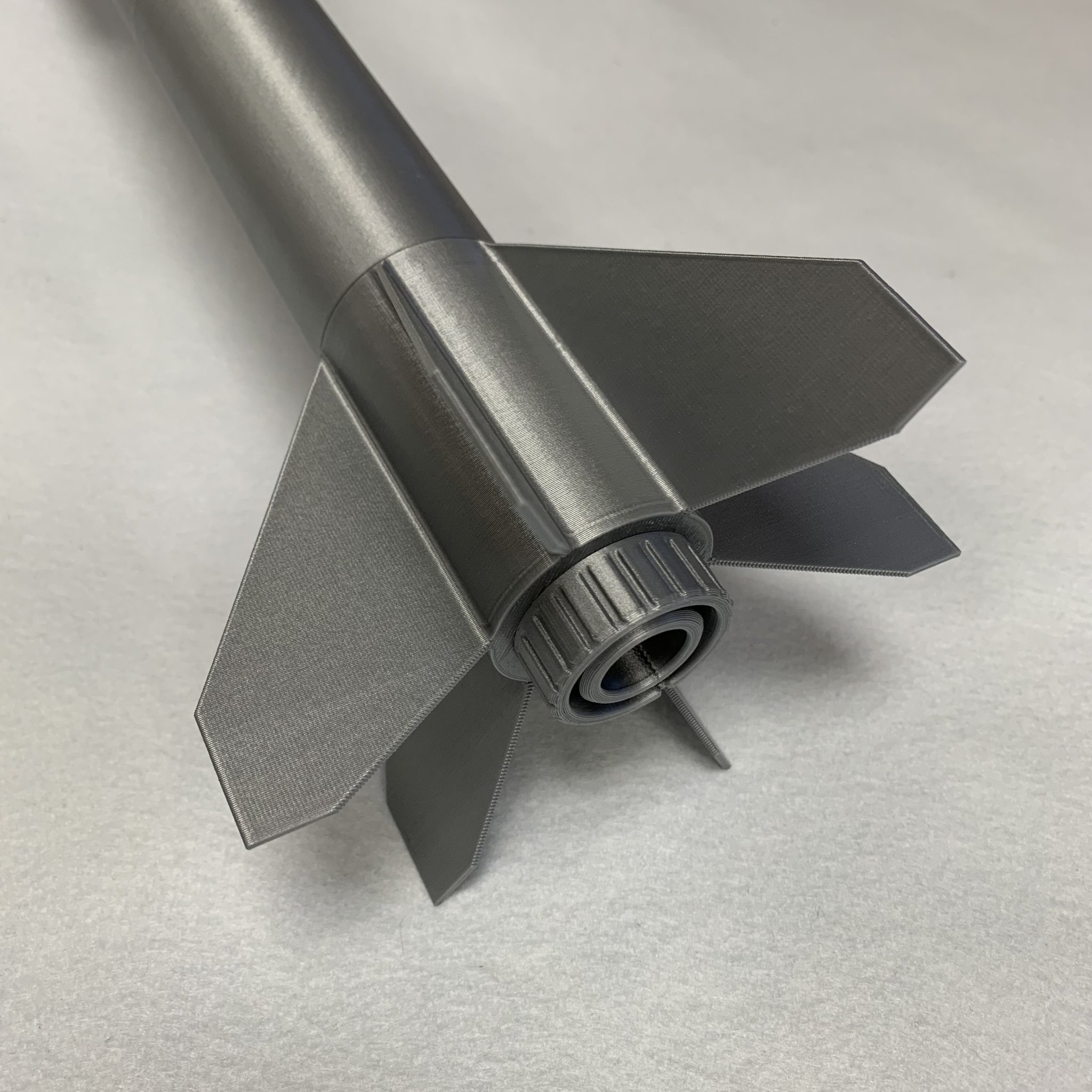

Nắp động cơ: Chiều cao lớp 0.2mm, 3 tường chu vi, vị trí đường may phía sau, 0% lấp đầy.

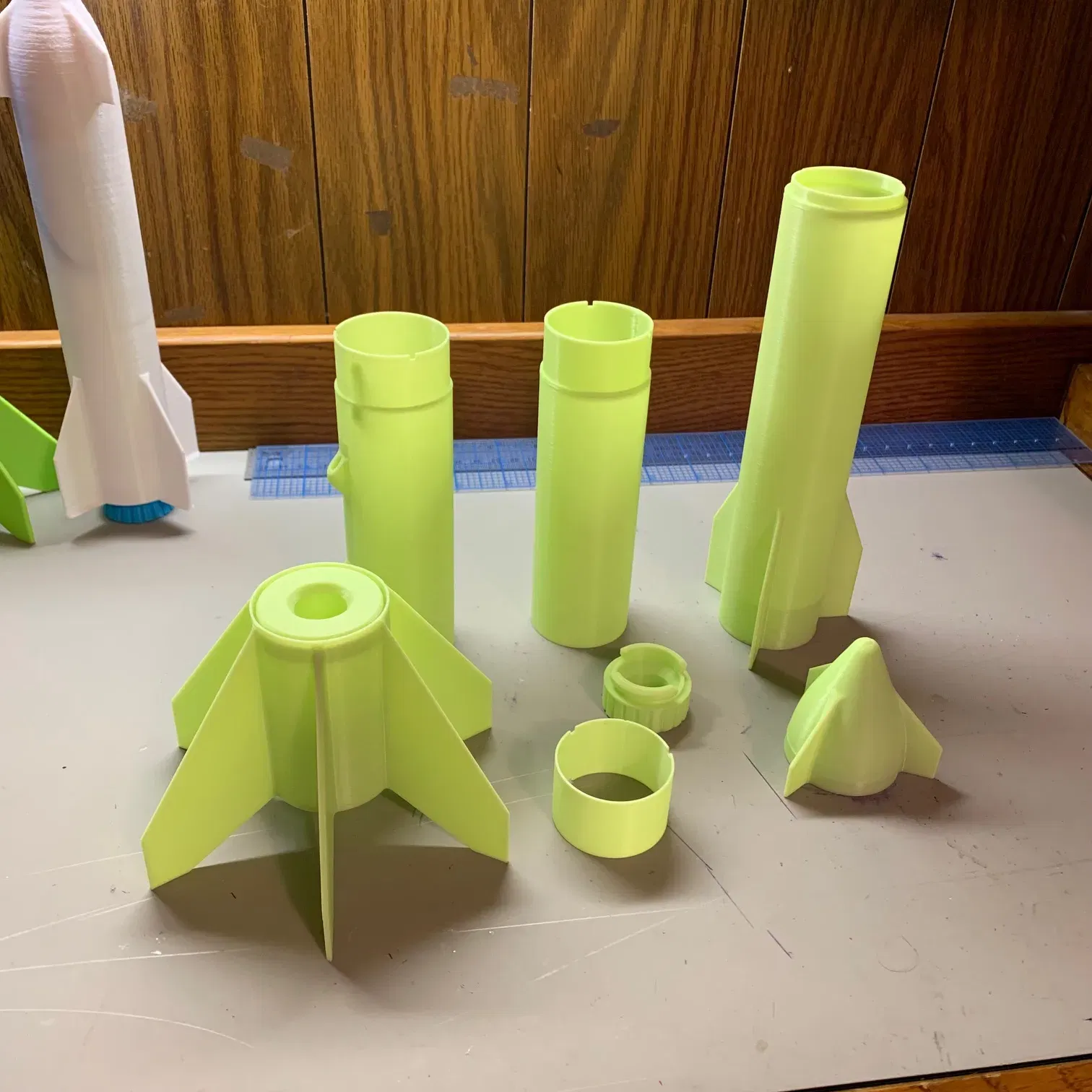

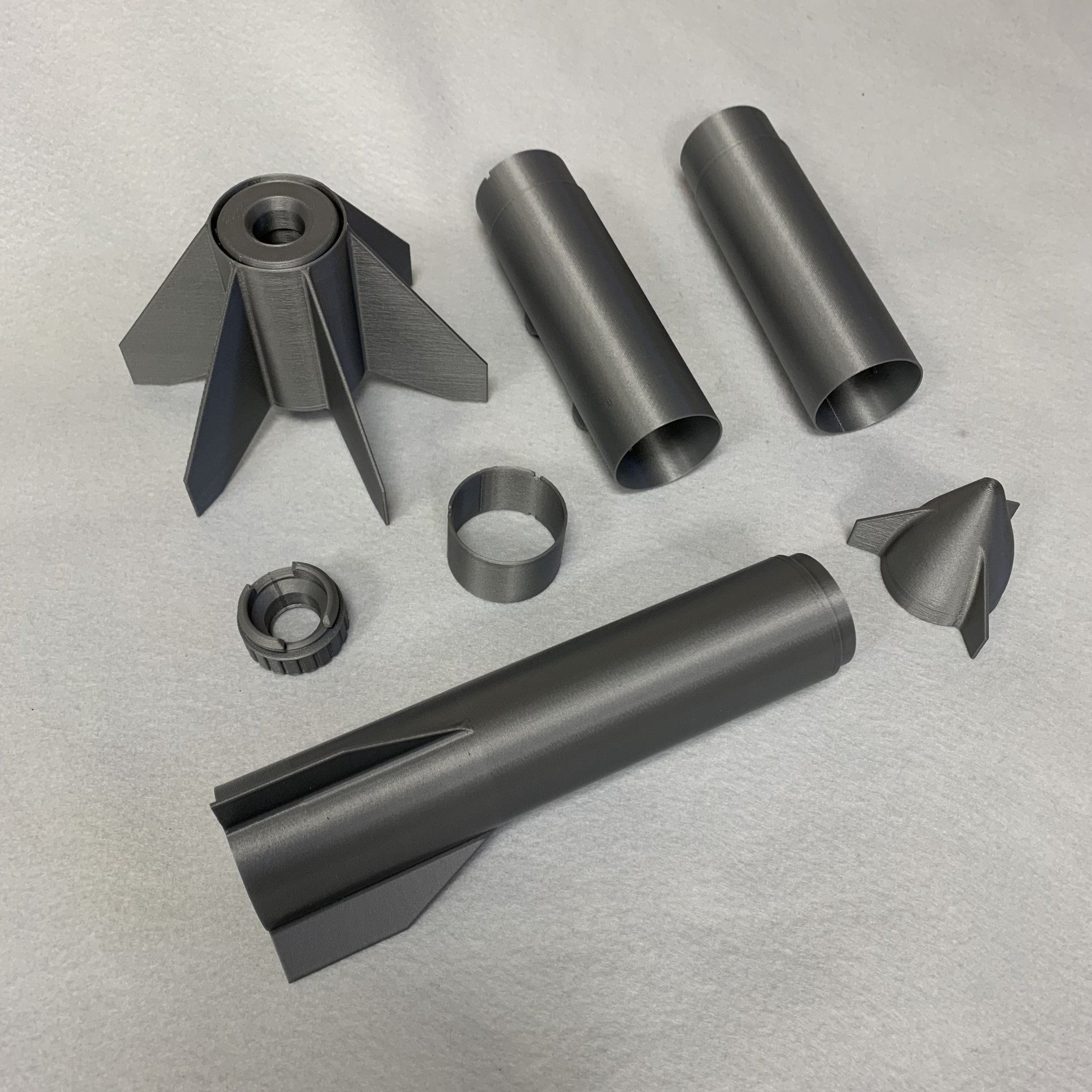

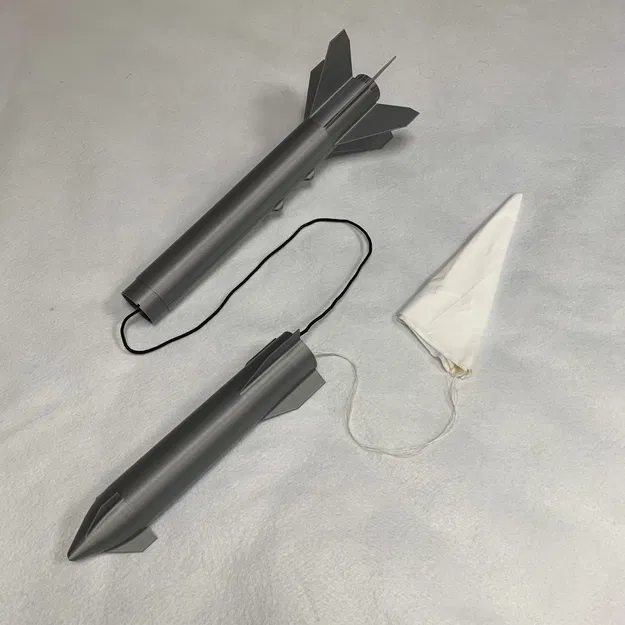

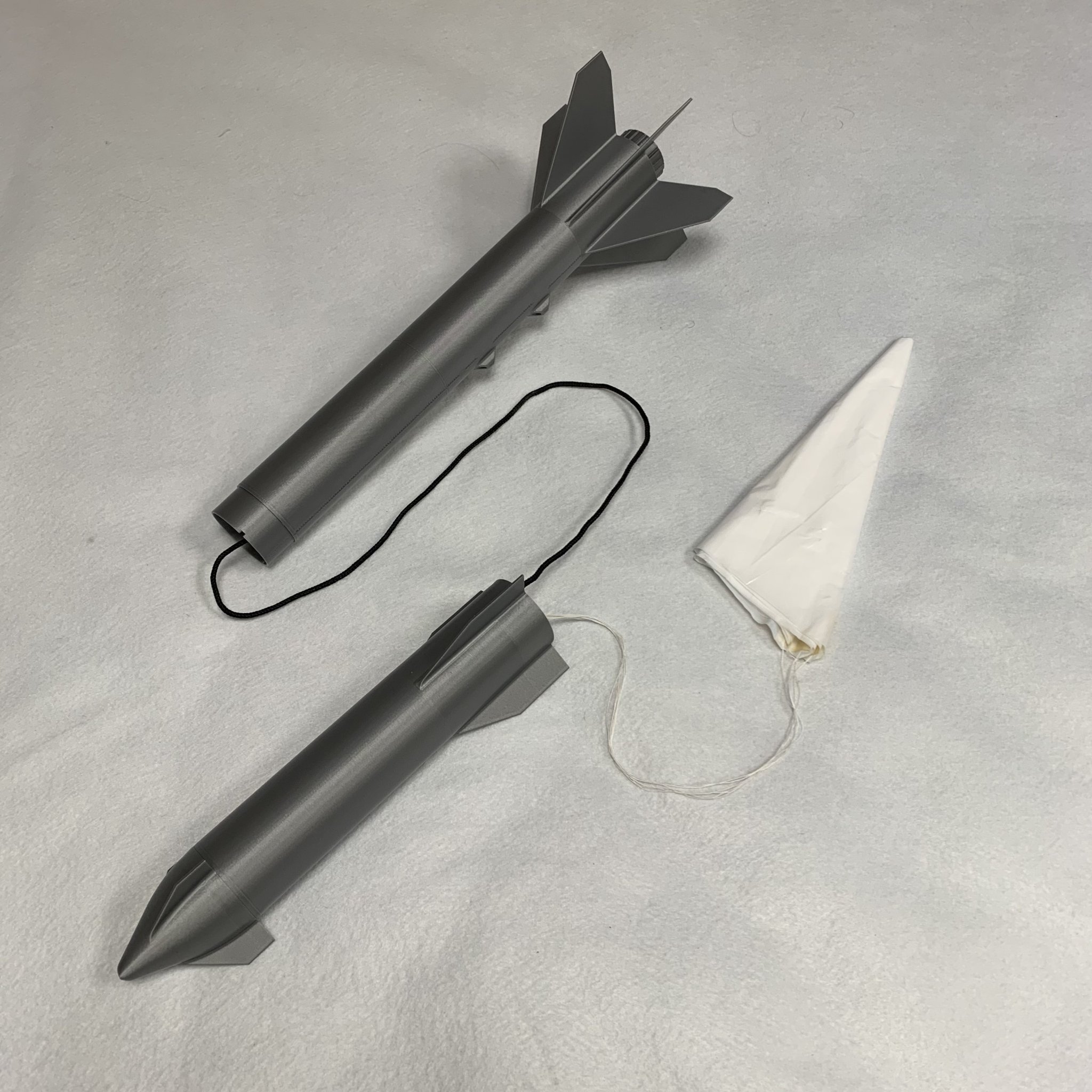

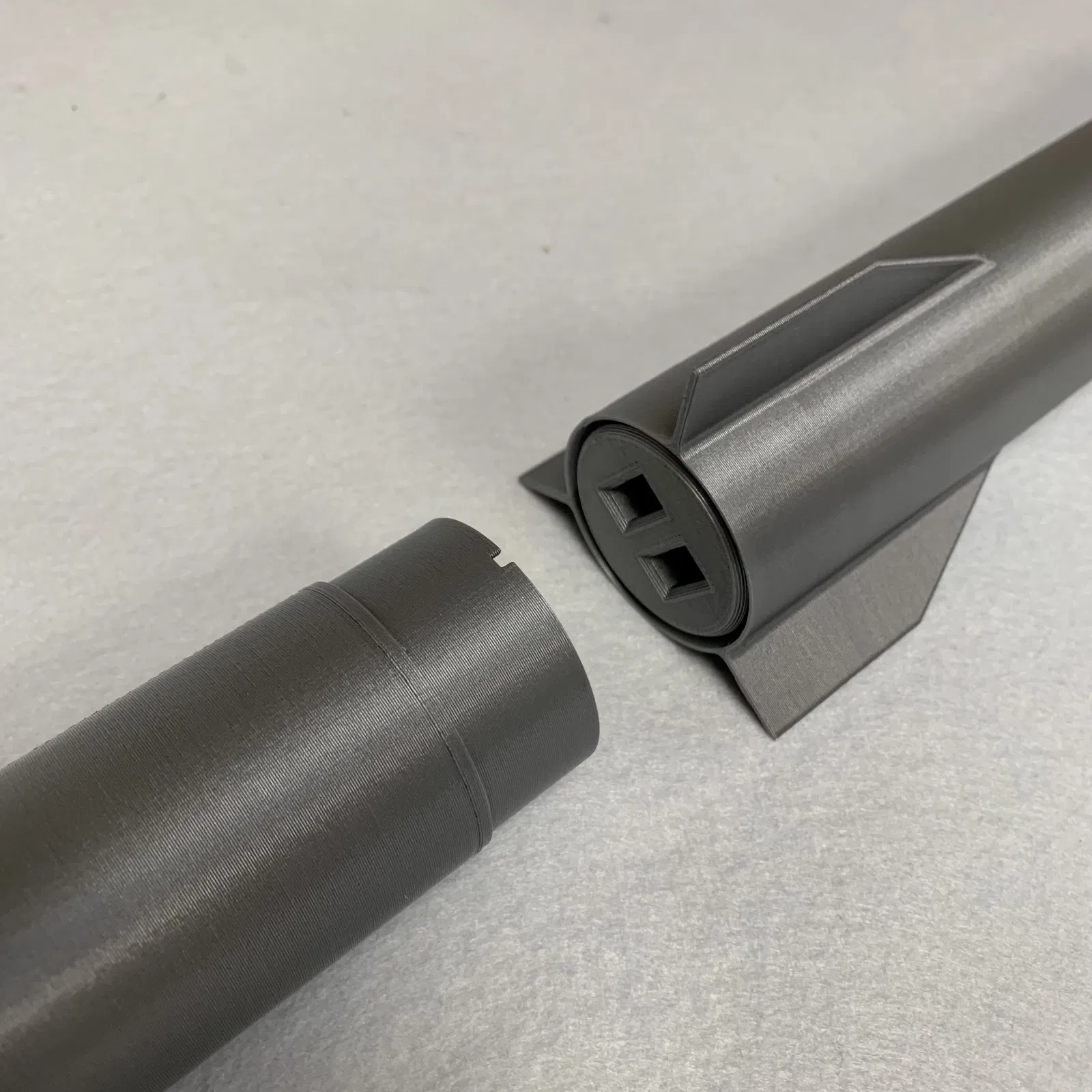

Lắp ráp: Kiểm tra sự phù hợp trước khi dán bất kỳ bộ phận nào. Các bộ phận của tên lửa này bao gồm các rãnh định hướng để chúng đều fit theo một hướng. Căn chỉnh các mối nối khi lắp ráp. Bắt đầu với đế tên lửa và vòng đế tên lửa. Dán vòng đế tên lửa vào đế tên lửa. Tiếp theo, gắn một dây sốc dài 24" vào giá đỡ ống tên lửa dưới. Tôi thích sử dụng một nút trượt. Sử dụng keo để gắn ống tên lửa trên vào ống tên lửa dưới, và sau đó dán phần ống tên lửa hoàn chỉnh vào đế tên lửa. Tiếp theo, dán đầu nhọn vào thân tàu vũ trụ. Tiếp theo, bạn có thể gắn dù vào đáy thân tàu vũ trụ và sau đó thêm dây sốc với một nút đôi. Khi bạn sẵn sàng để phóng; đặt bông phục hồi vào tên lửa trước, sau đó gói dây sốc, và sau đó gập và gói dù và lắp tàu vũ trụ vào đế tên lửa. Để bảo vệ thêm, tôi thích quấn dù đã gập lại bằng một miếng bông phục hồi. Thêm động cơ tại địa điểm phóng, nắp động cơ chỉ cần xoay và khóa lại.

Chia sẻ một bức ảnh nếu bạn in ra!

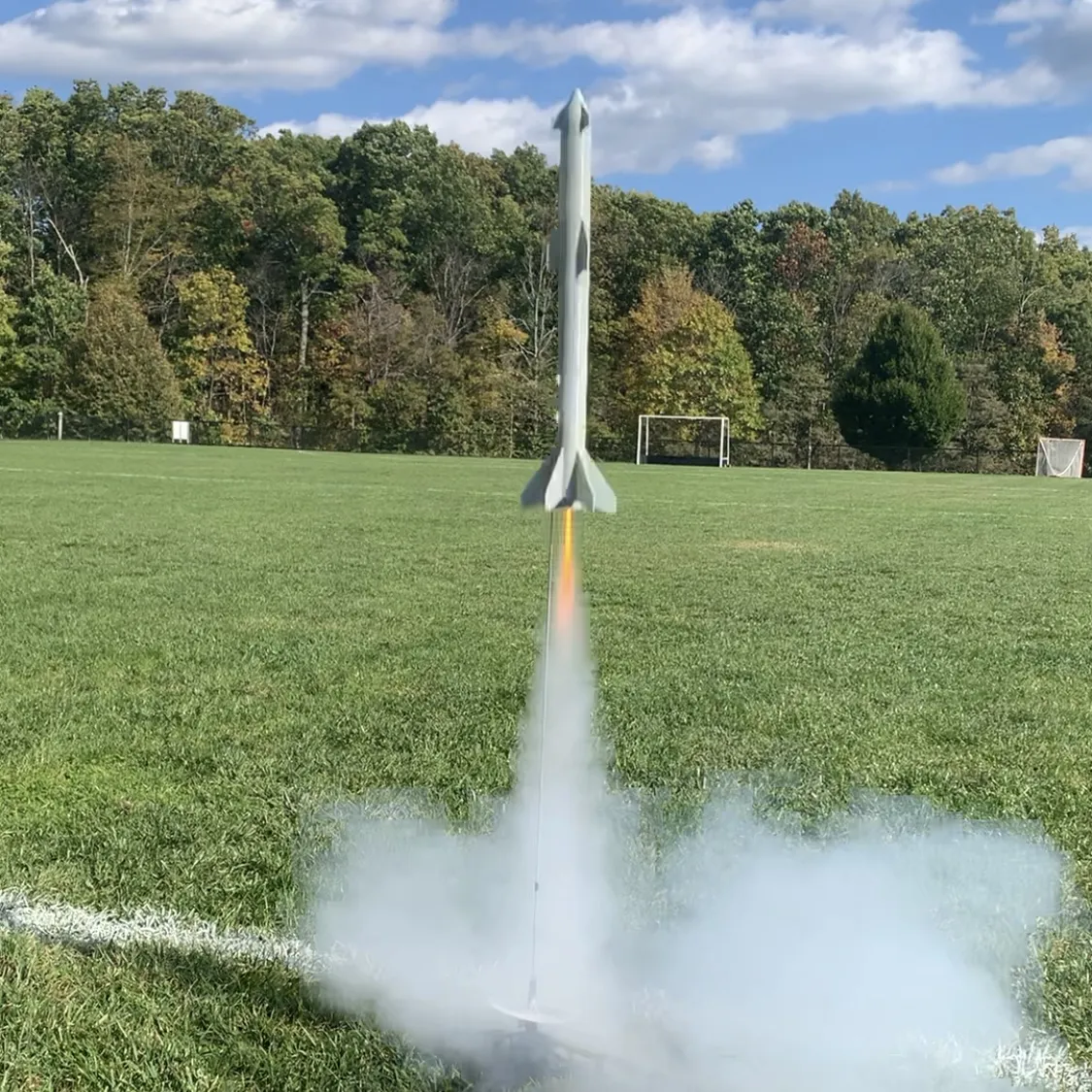

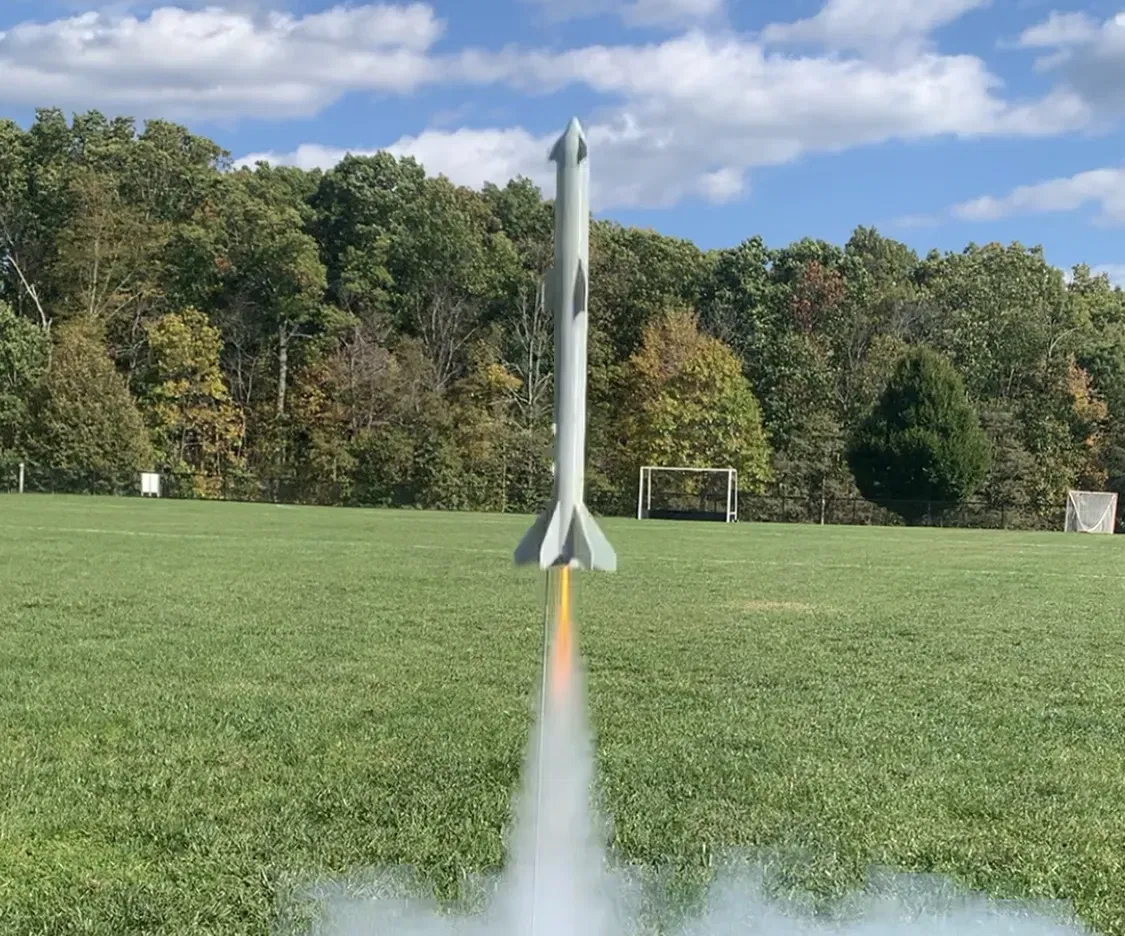

Video Phóng: Video Phóng TikTok

Hướng Dẫn Làm Dù Tự Làm: Dù Tên Lửa Mô Hình Tự Làm

Liên Kết đến Phiên Bản 1 để Tham Khảo: Tên Lửa Mô Hình Kiểu Tàu Vũ Trụ v1
