Giá đỡ pipette xoay kèm mô hình xoắn DNA, có thể tùy chỉnh
Giá đỡ pipette xoay độc đáo với mô hình xoắn DNA bao quanh. Bạn có thể tự do tùy chỉnh kích thước, số lượng khe cắm, thêm logo cá nhân và chọn giữa kiểu thiết kế móc treo hoặc núm treo thông qua OpenSCAD Customizer dễ dàng.
Mô tả

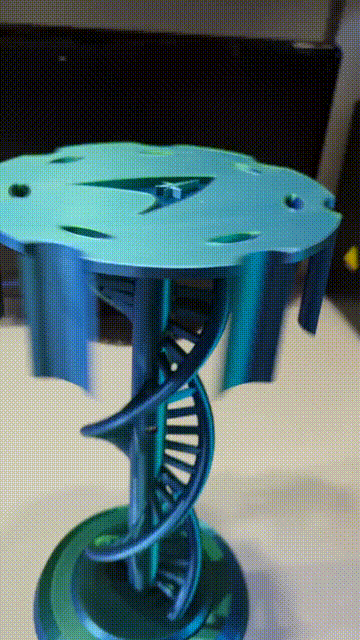

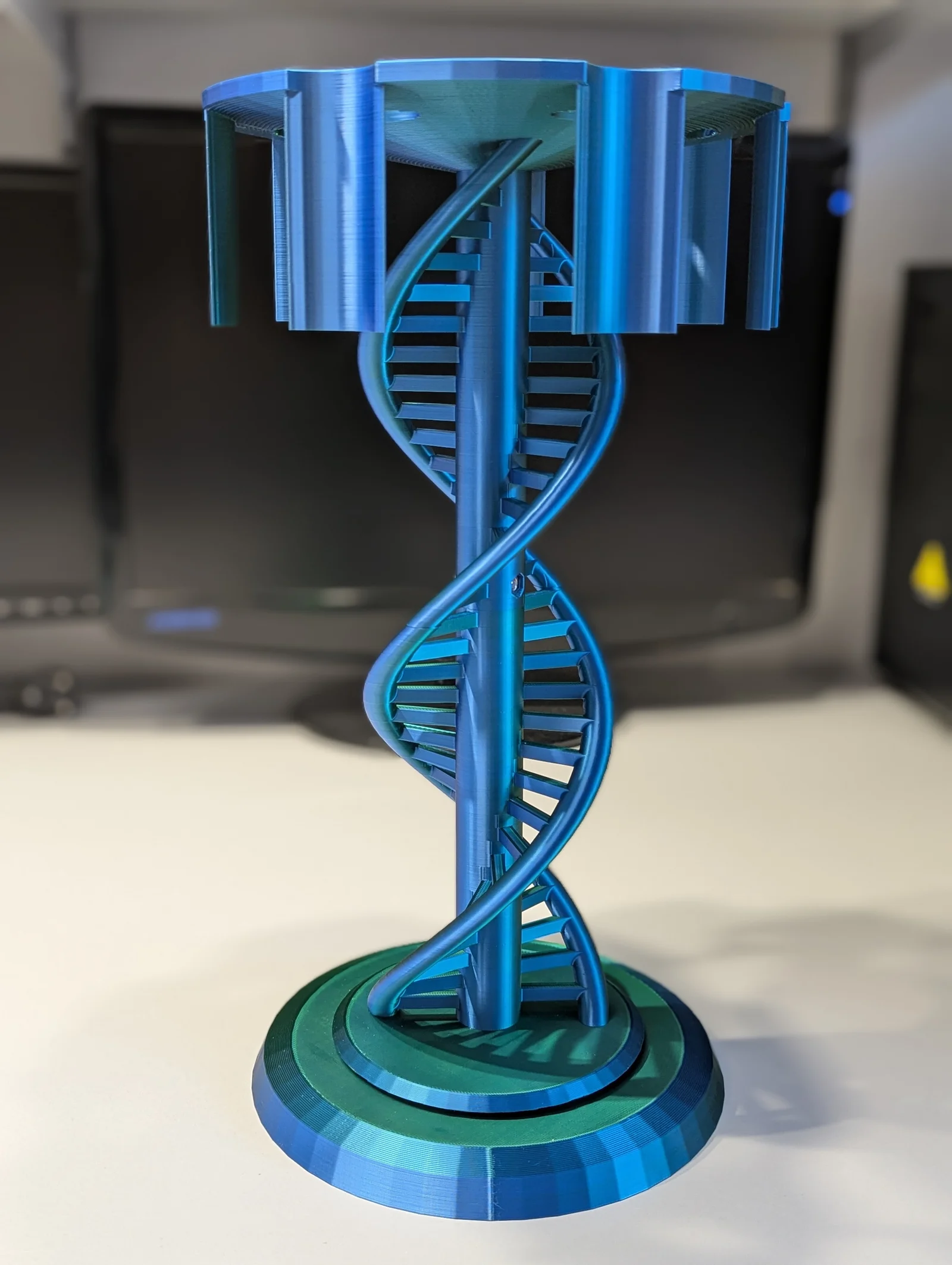

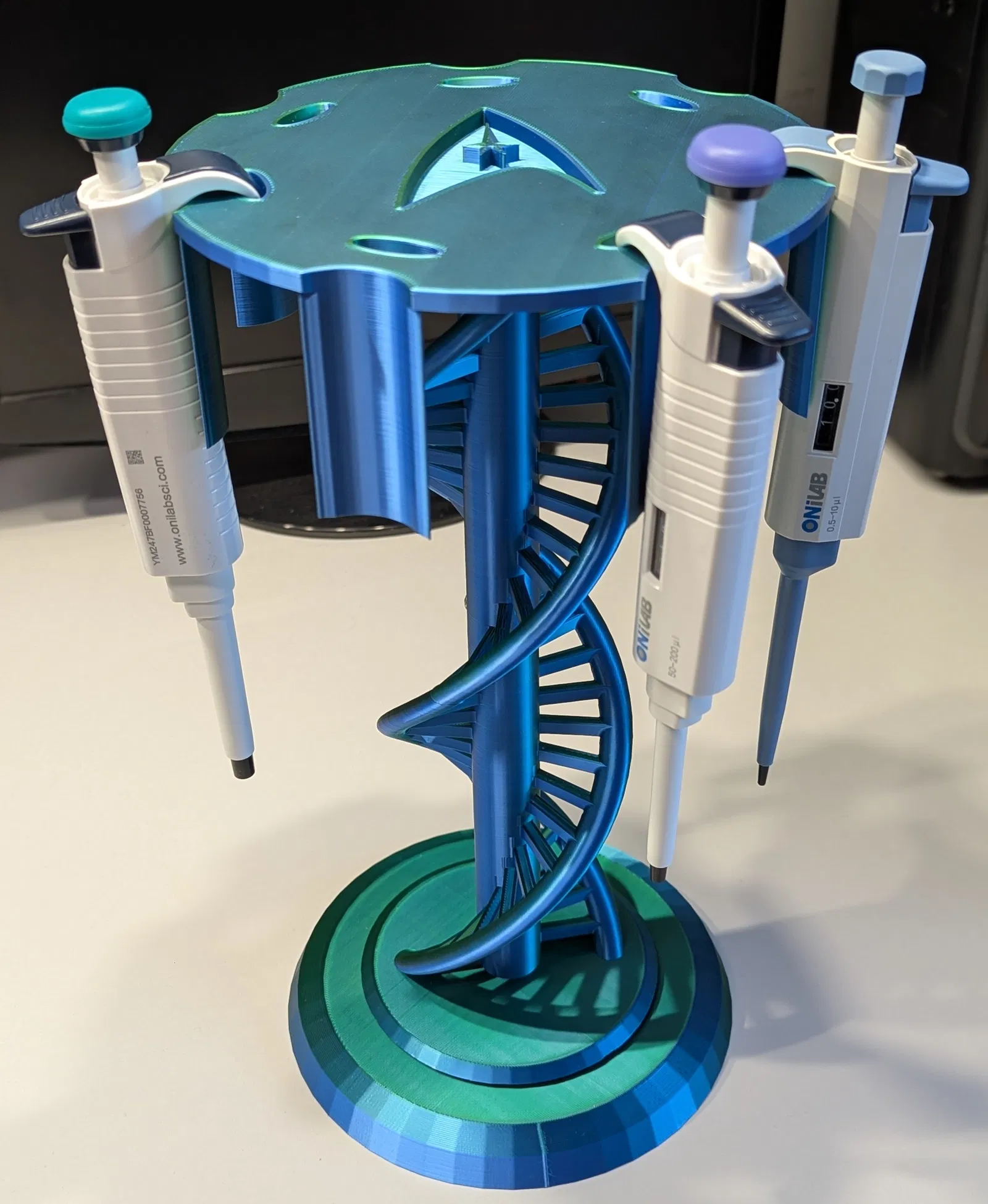

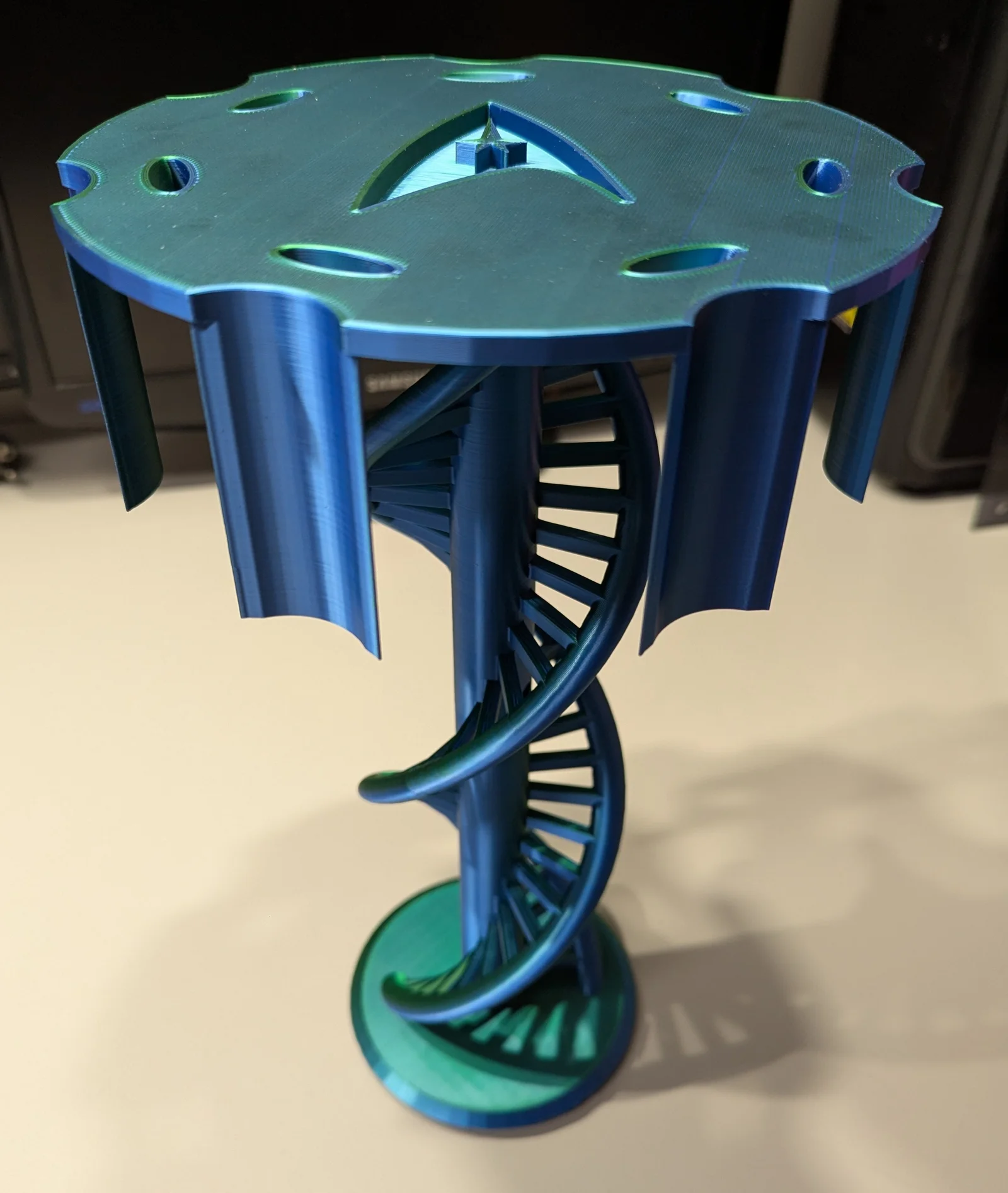

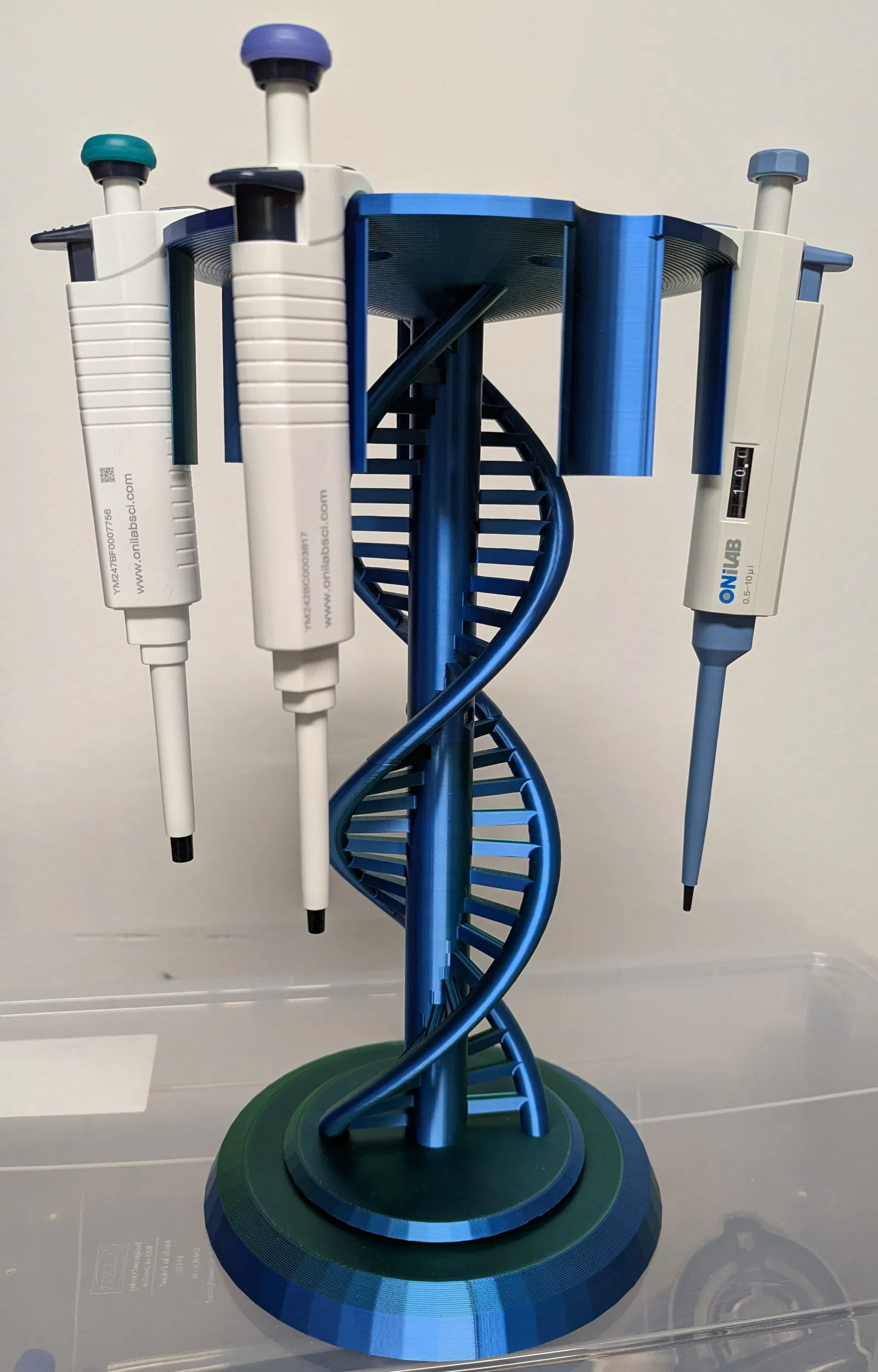

Đây là giá đỡ/đế cắm pipette có khả năng xoay, đi kèm với cấu trúc xoắn DNA (có hoặc không) và cho phép bạn tùy chỉnh logo riêng trên đỉnh. Mẫu thiết kế này có rất nhiều thông số linh hoạt, giúp bạn dễ dàng tùy chỉnh để phù hợp với nhiều loại pipette khác nhau.
Vật liệu cần thiết (BOM)
- 1 x Vòng bi cầu rãnh sâu, đường kính trong 30 mm, đường kính ngoài 42 mm, lỗ 7 mm, vòng bi thép chrome bọc kín (có thể tùy chỉnh trong tệp OpenSCAD)
- 1 x Ốc vít và đai ốc M4 (có thể tùy chỉnh trong tệp OpenSCAD)
- Tùy chọn: 4 x nam châm để kết nối phần xoắn DNA (có thể tùy chỉnh, không bao gồm trong thiết kế mặc định)
Cách lắp ráp các bộ phận in

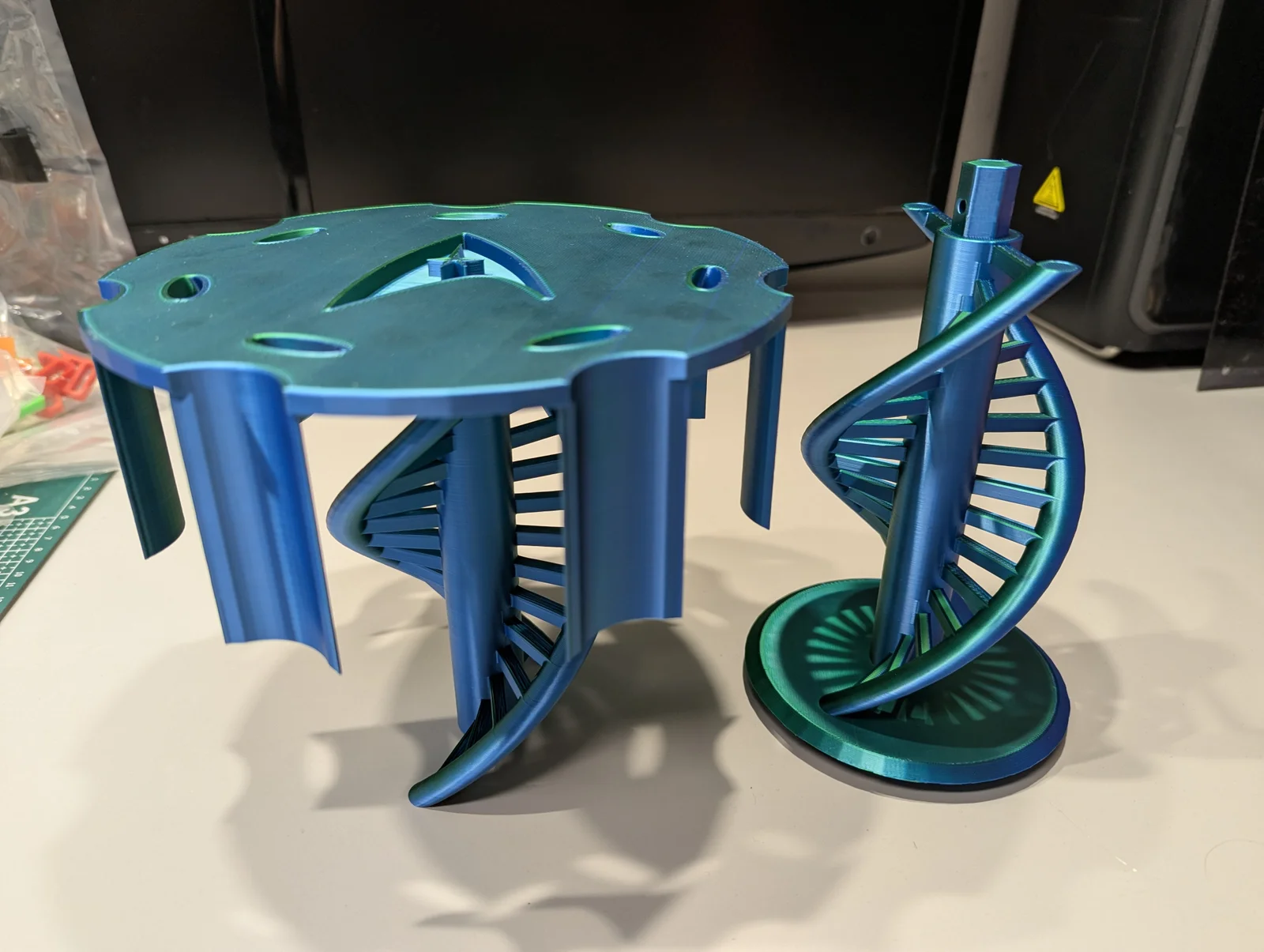

Để in mô hình này, thiết kế được chia làm ba phần: đế, tháp dưới và tháp trên.

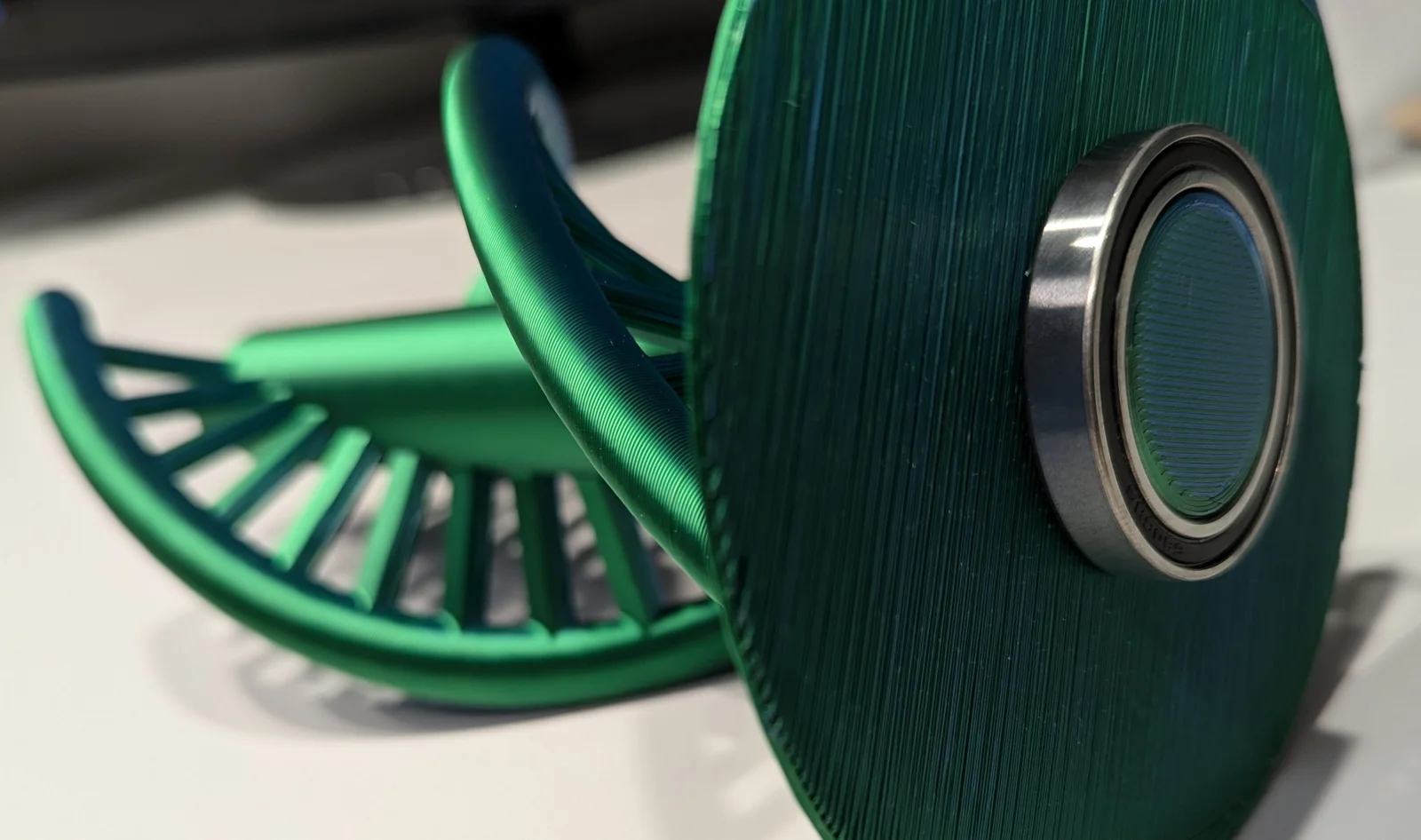

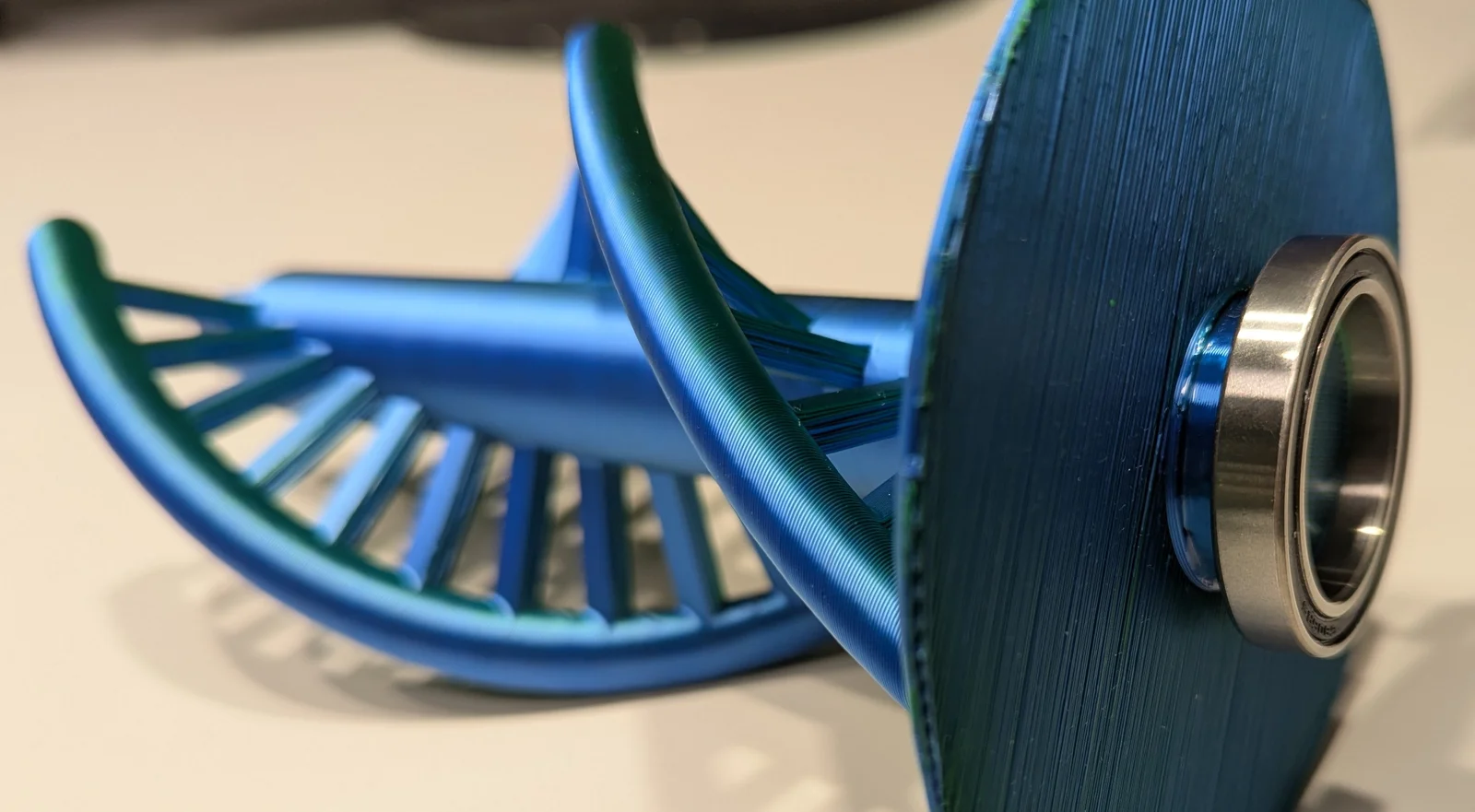

- Đế và tháp dưới được kết nối qua vòng bi. Trước tiên, gắn vòng bi vào tháp dưới:

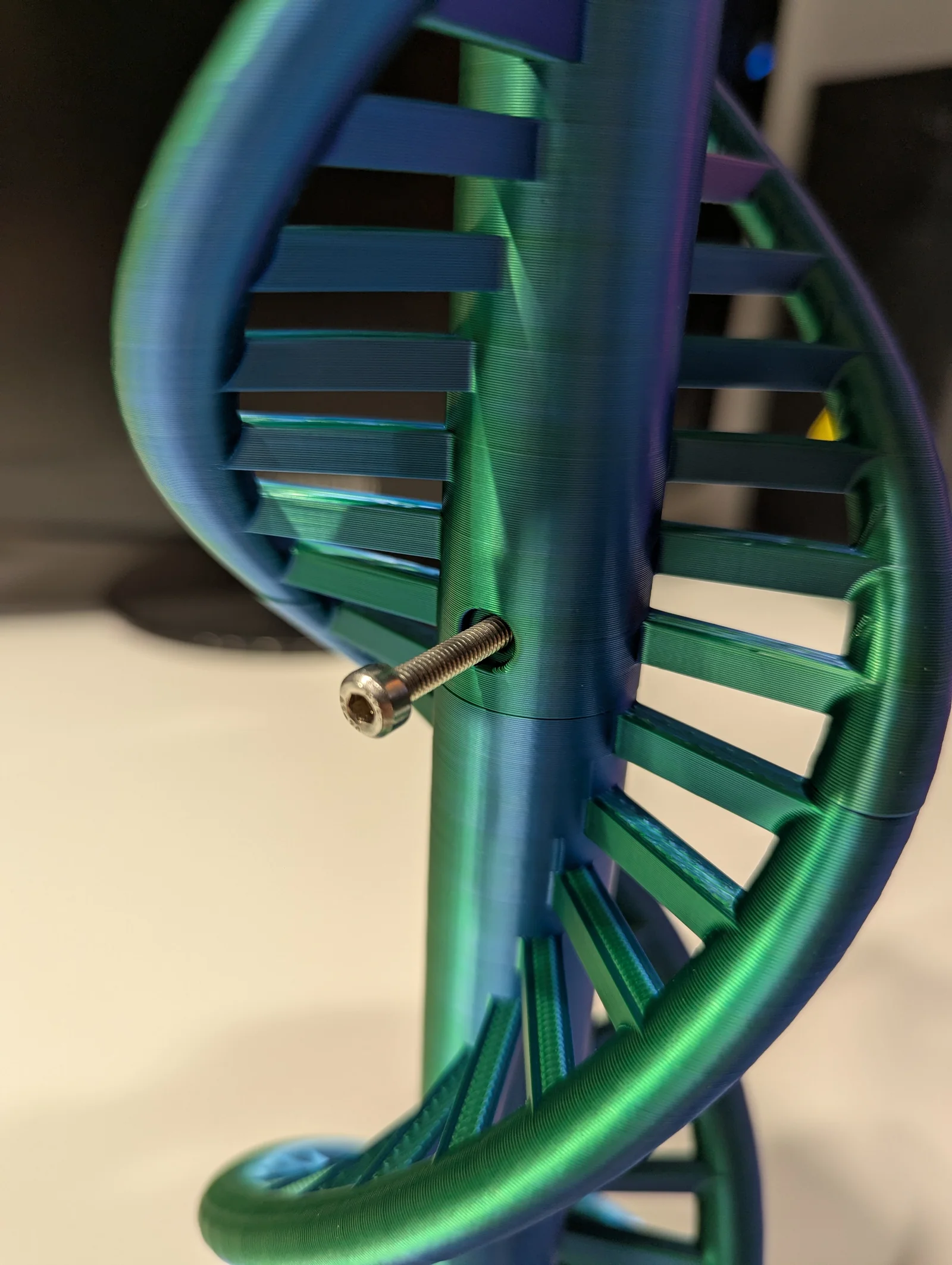

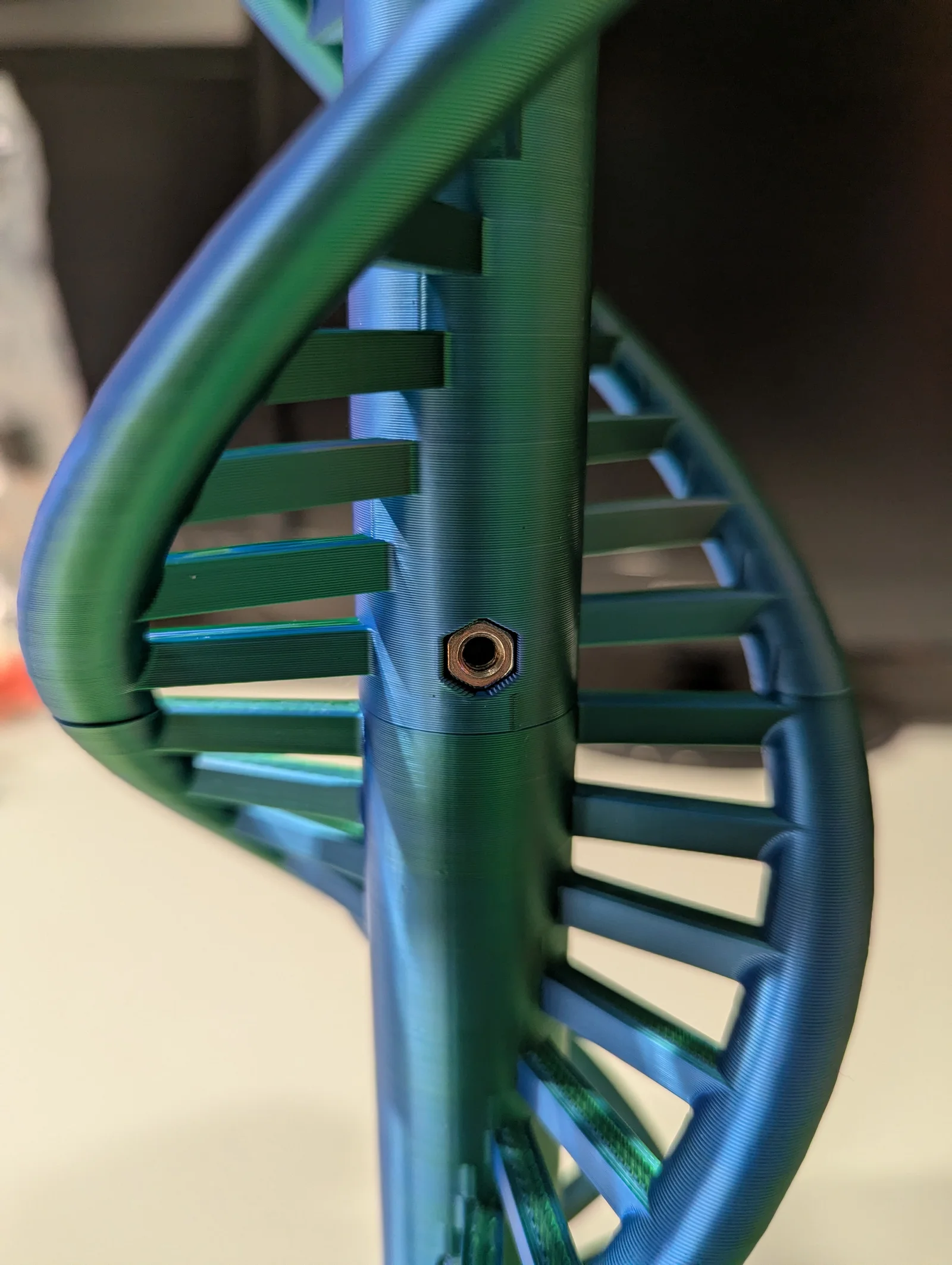

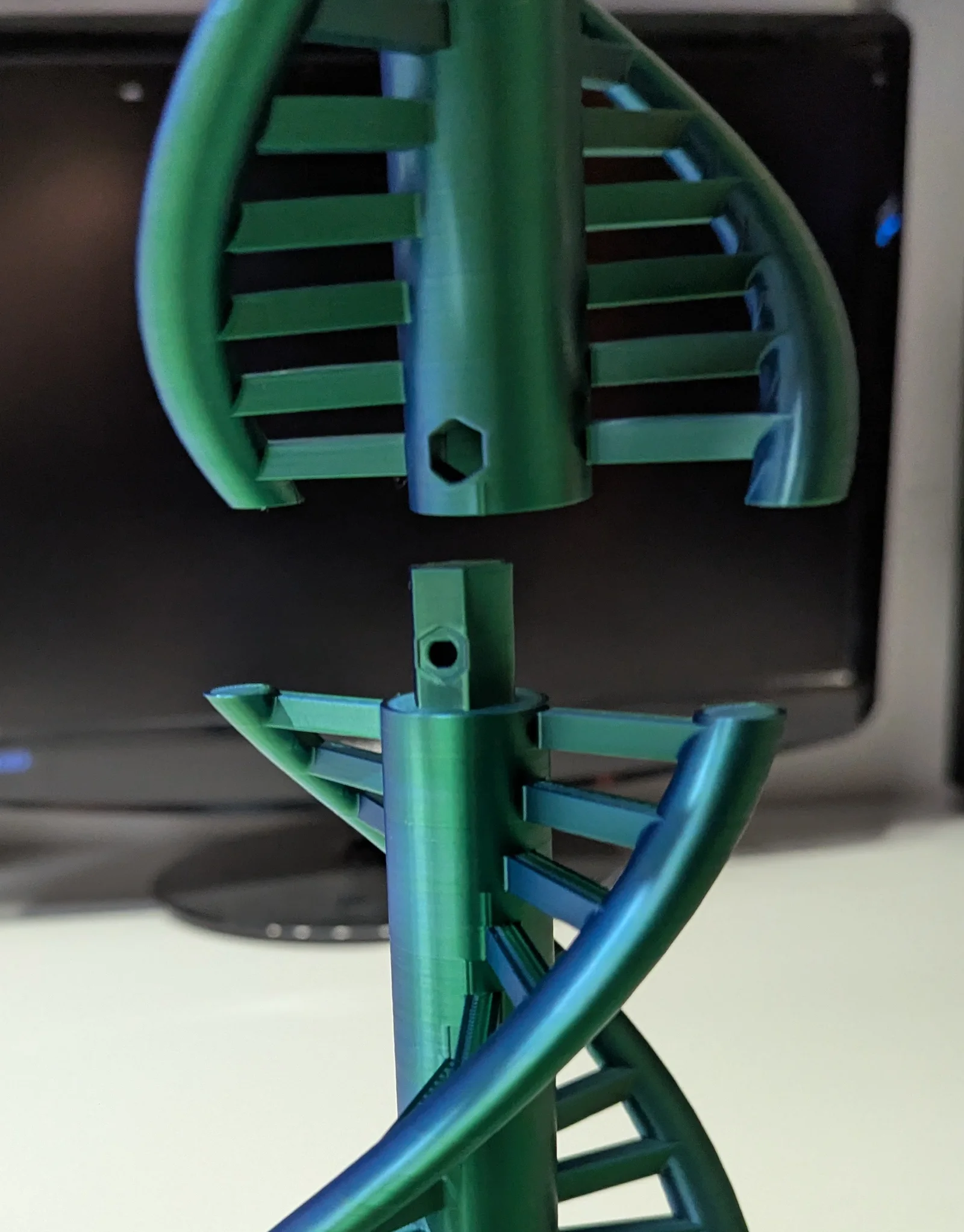

2. Khóa trung tâm nối giữa tháp dưới và tháp trên cần sử dụng ốc vít và đai ốc:

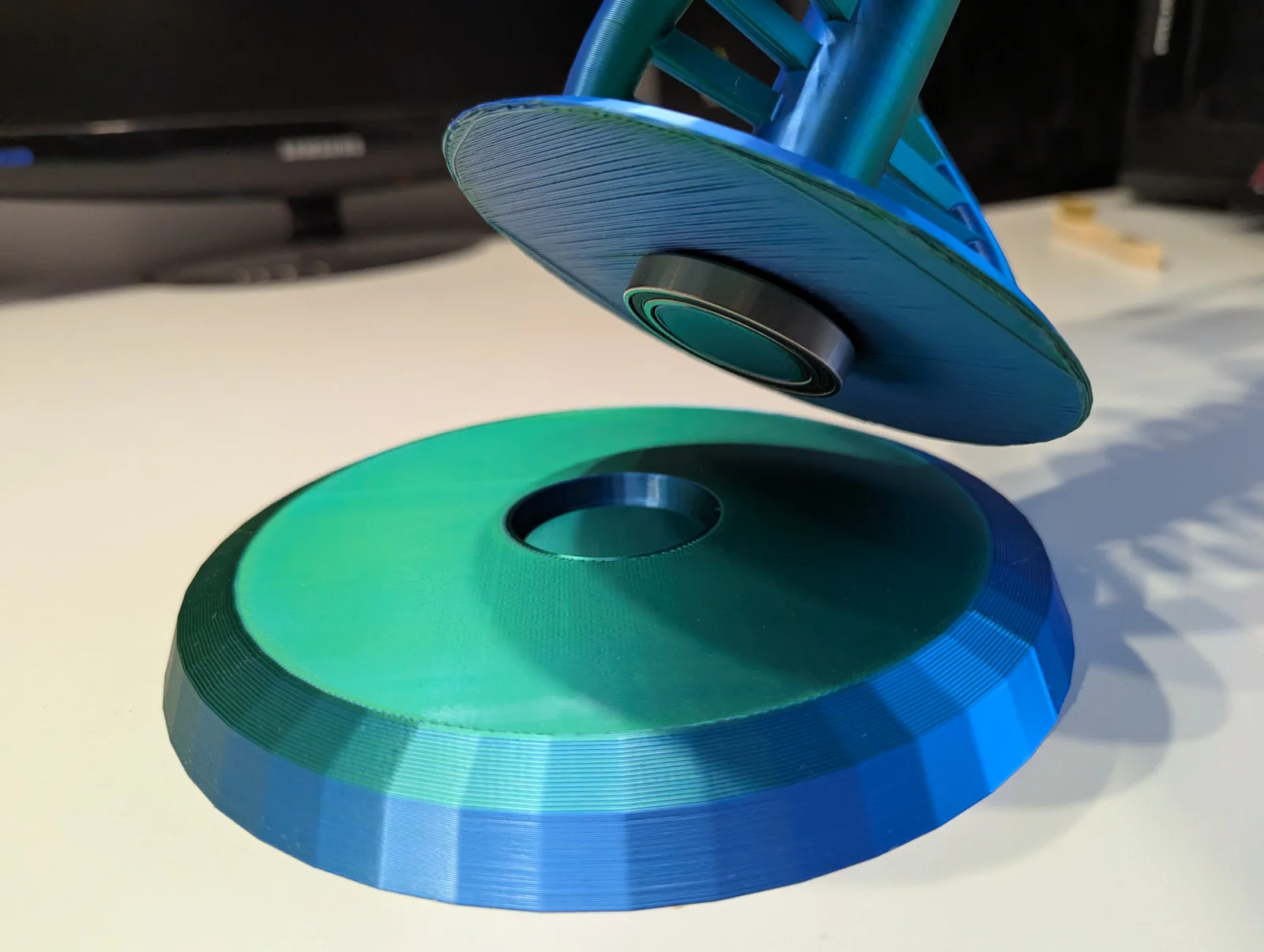

3. Sau đó, kết nối tháp dưới với phần đế:
Tùy chỉnh giá đỡ pipette của bạn
Mô hình hiện tại được thiết kế cho loại pipette ONILAB, nhưng bạn có thể tùy chỉnh cho các loại khác bằng cách thay đổi các biến số trong tệp mã nguồn. Bạn có thể điều chỉnh các thông số này bằng OpenSCAD Customizer (không cần kỹ năng lập trình). Để bắt đầu, hãy cài đặt OpenSCAD CAD Modeller và mở tệp OpenSCAD bên dưới. Tính năng Customizer có thể được kích hoạt bằng cách chọn Window → Customizer trên thanh menu.
Phần này giới thiệu một số thông số cơ bản, nhưng vẫn còn rất nhiều thiết lập khác trong tệp OpenSCAD, ví dụ như số lượng pipette, độ xoắn của DNA, cấu hình nucleotide và nhiều thứ khác.
Chọn thiết kế giá đỡ pipette

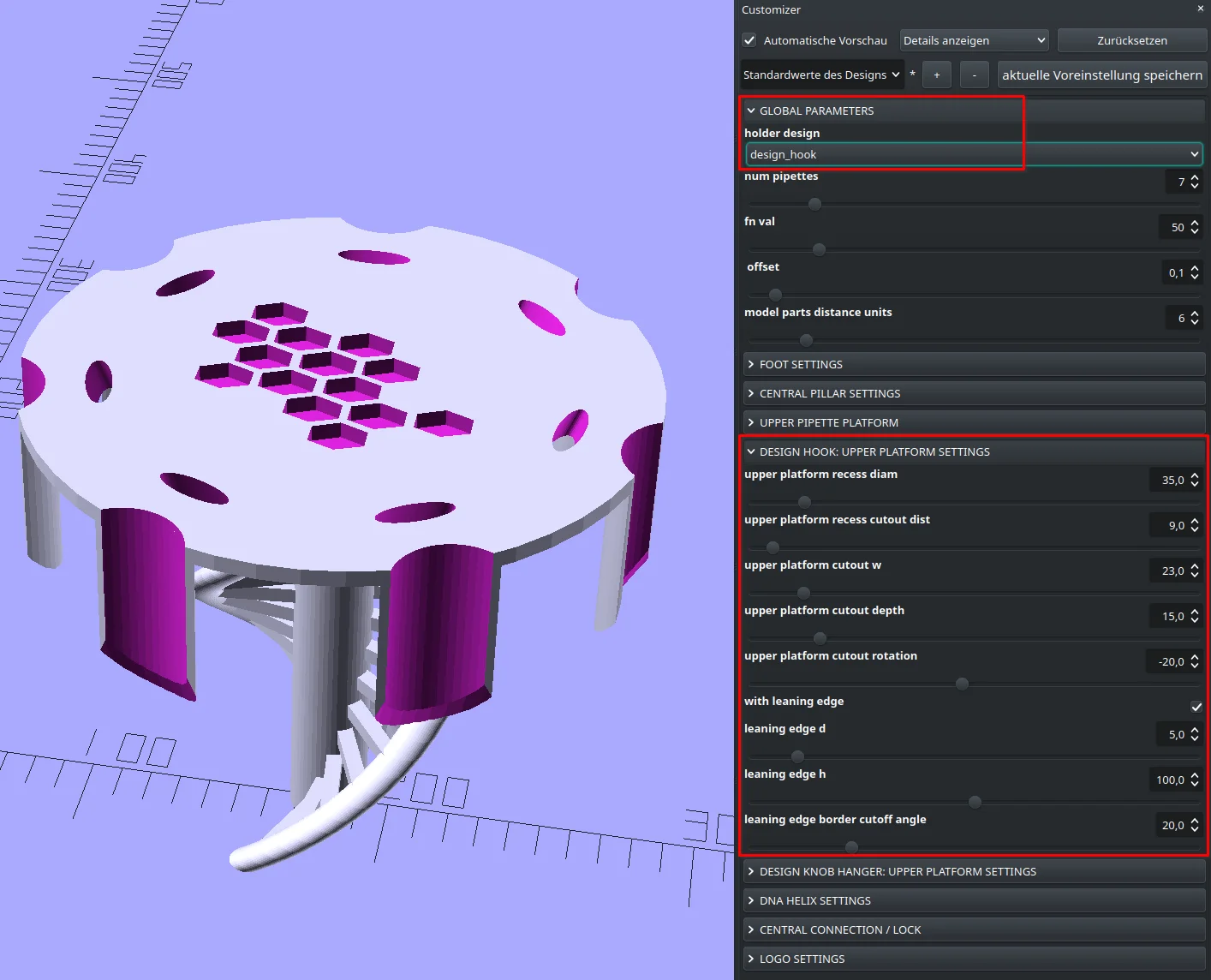

Bạn có thể chọn giữa hai kiểu thiết kế: dạng móc (hook) hoặc dạng núm treo (knob-hanger). Trong OpenSCAD Customizer, bạn có thể chọn kiểu trong mục "Global parameters" và điều chỉnh các thông số chuyên biệt trong mục tương ứng ("DESIGN HOOK: UPPER PLATFORM SETTINGS" hoặc "DESIGN KNOB HANGER: UPPER PLATFORM SETTINGS").

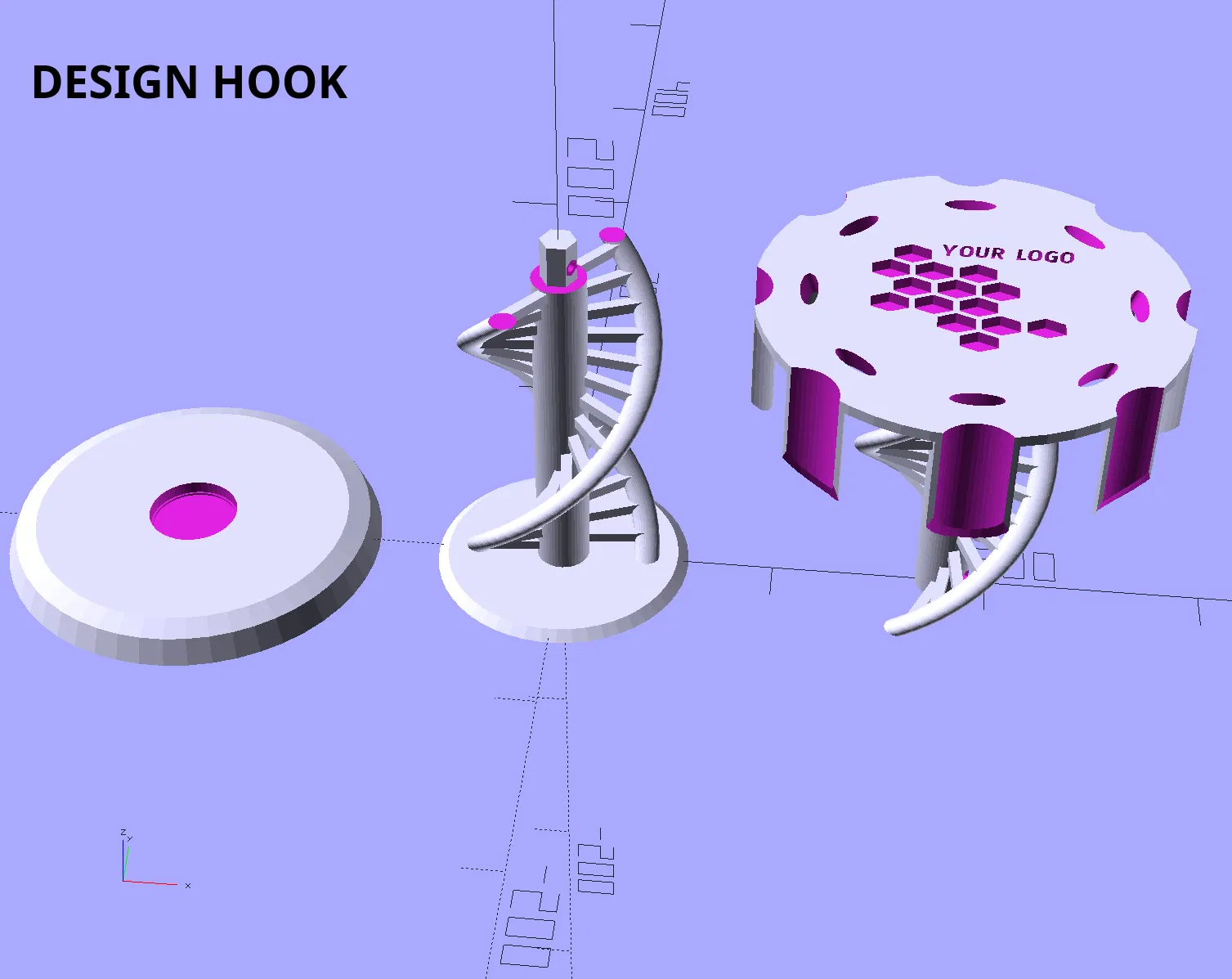

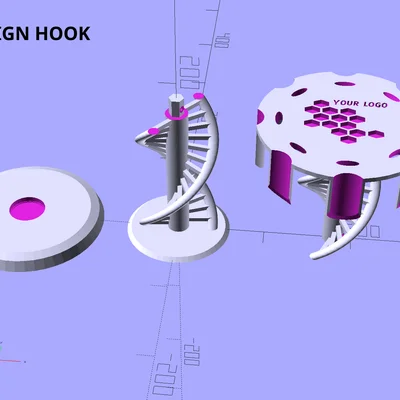

Đây là ví dụ về thiết kế dạng móc (hook-design) và các cài đặt tương ứng trong OpenSCAD:

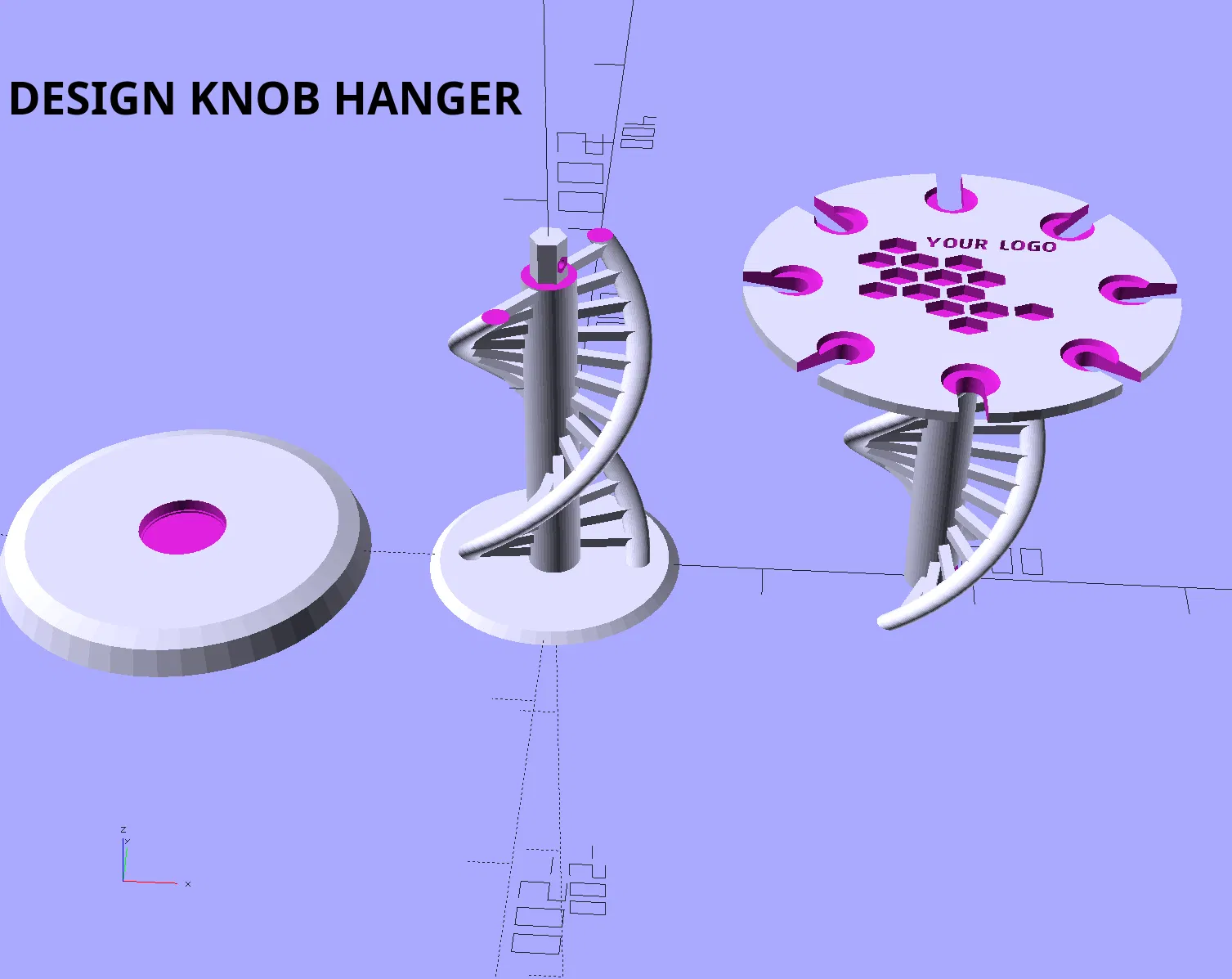

Và đây là ví dụ về thiết kế dạng núm treo (knob-hanger-design):
Thêm logo / hình ảnh của riêng bạn
Bạn cần một tệp .svg của logo hoặc hình ảnh muốn chèn. Hãy thiết lập đường dẫn đến tệp .svg trực tiếp trong tệp OpenSCAD (dòng 87) hoặc sử dụng Customizer:
Vị trí logo có thể được điều chỉnh bằng các thông số "logo x shift" và "logo y shift". Tham số "logo h" dùng để chỉnh độ sâu của logo.
Các thông số có thể bật/tắt
Các tham số này hiển thị dưới dạng checkbox trong OpenSCAD Customizer hoặc giá trị boolean trong mã nguồn.
| Tên tham số | Mô tả | Mặc định |
|---|---|---|
| with_leaning_edge | Chỉ dành cho dạng móc; thêm hoặc xóa cạnh nghiêng treo cho mỗi khe cắm | BẬT (true) |
| with_dna | Thêm/xóa cấu trúc xoắn DNA | BẬT (true) |
| with_nucleotides | Hiển thị hoặc ẩn các nucleotide bên trong xoắn DNA | BẬT (true) |
| with_magnets | Thêm hoặc xóa các khe cắm nam châm cho kết nối trung tâm của hai phần xoắn DNA | TẮT (false) |
| bilateral_nucleotides | Thêm nucleotide vào một hoặc cả hai bên của xoắn DNA | BẬT (true) |
| with_central_screw | Sử dụng hoặc không dùng ốc vít cho kết nối trung tâm giữa hai tháp đỡ | BẬT (true) |
| with_logo | Thêm hoặc không thêm logo trên khu vực đỉnh của tháp trên | BẬT (true) |
Các tham số khác
Còn rất nhiều thông số khác có thể cấu hình. Ví dụ: việc làm phẳng cạnh nghiêng ở thiết kế dạng móc có thể tắt bằng cách đặt biến "leaning_edge_border_cutoff_angle" về 0 độ (đây cũng là thiết lập mặc định).
