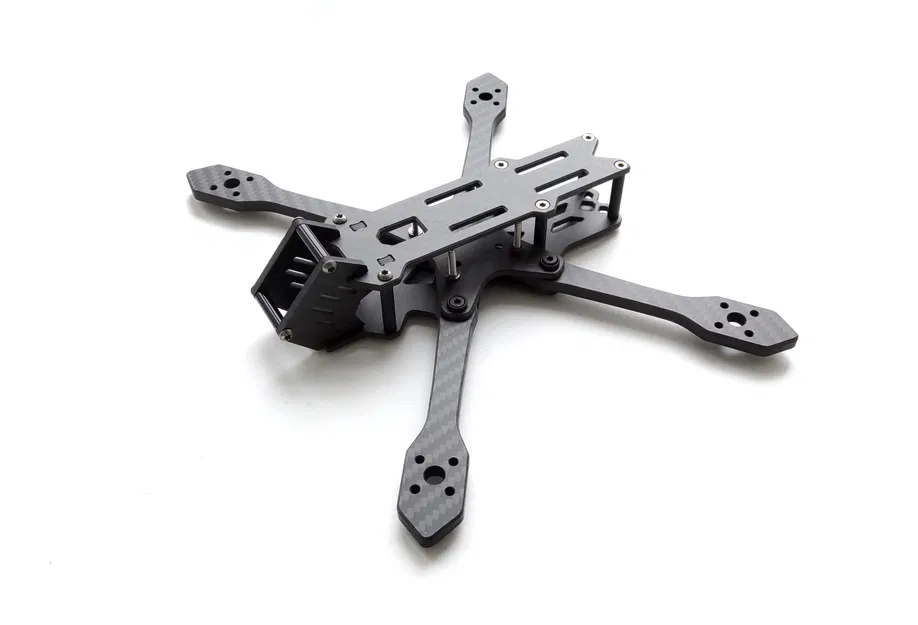

Khung JeNo Fit 5" (low profile [25mm])

> Hall of Frames : Đây là trang phụ dành cho các loại khung không chính thức đến từ cộng đồng WE are FPV. > Bởi vì tụi mình không thể duy trì mọi thiết kế với tiêu chuẩn khắt khe như dòng JeNo chính thức, nhưng tụi mình vẫn rất muốn chia sẻ chúng cùng mọi người!💝### _Giới thiệuMột bộ khung nhỏ gọn, chắc chắn, đơn giản, giữ đúng tinh thần của JeNo nhưng không khoan nhượng.Loại bỏ các stack có shield: chỉ còn 16,5mm chiều cao khả dụng tại vị trí đặt stack. Bạn có thể sẽ cần phải cắt bớt các cục đệm cao su (gummies).Tụi mình khuyến khích các bạn kiểm tra kỹ xem stack của mình có tương thích với khung này hay không.Độ dày carbon:** top plate : 2.5mm mid plate : 2.5mm bottom plate : 3mm arm : 6mmTrọng lượng khung:* 140gr tính cả ốc vít titanium (torx)### Lưu ý khi lắp ráp / Hardware: ốc stack : M3 x 18mm (tối đa) loại đầu bằng (fraisées) + 4 đai ốc mỏng* ốc Bus : M3 x 8mm (8 cái) + M3 x 6 đến 8mm đầu bằng_ (6 cái) ốc cam plate : M3 x 6 đến 8mm (4 cái) standoff bus : M3 x 25mm (6 cái) standoff cam plate : M3 x 20mm (2 cái) Cánh tay (arm) : ốc M3 x 12mm (4 cái) + ốc M3 x 8mm (4 cái) + 8 đai ốc tán (pressnuts)Phần bottom không có lỗ khoan để gắn VTX (điều này không được khuyến khích): hãy sử dụng băng dính silicon hoặc giá đỡ TPU của JeNo (phần đuôi của Bus giống hệt các dòng JeNo cổ điển).Ngoài các ví dụ về bản build phía dưới, Bard FPV đã có video hướng dẫn lắp ráp chi tiết để giúp bạn hoàn thiện bộ khung này:### Lưu ý về cắt CNC:cam plates có góc 40° hoặc 25° (vui lòng chỉ định khi đặt cắt)### Black Box:### Presets Betaflight JeNoPreset của Jéjé hoạt động hoàn hảo với phiên bản JeNo 5" này !!!!!! Triển thôi !!!Trong tab “Preset”, bấm vào “Sources des pré-réglages…” (hoặc “Presets sources…”) để thêm nguồn WE are FPV:Url : https://github.com/WE-are-FPV/firmware-presets GitHub branch : waf-presets### Ví dụ các bản build: https://forum.wearefpv.fr/topic/24556-jeno-51-low-profil-25mm-_o4-pro/ https://forum.wearefpv.fr/topic/24739-jeno-5-fit-low-profile-o4-pro/
