Bộ Thước Đo Bán Kính Gridfinity (2mm - 20mm) - Bản Remix

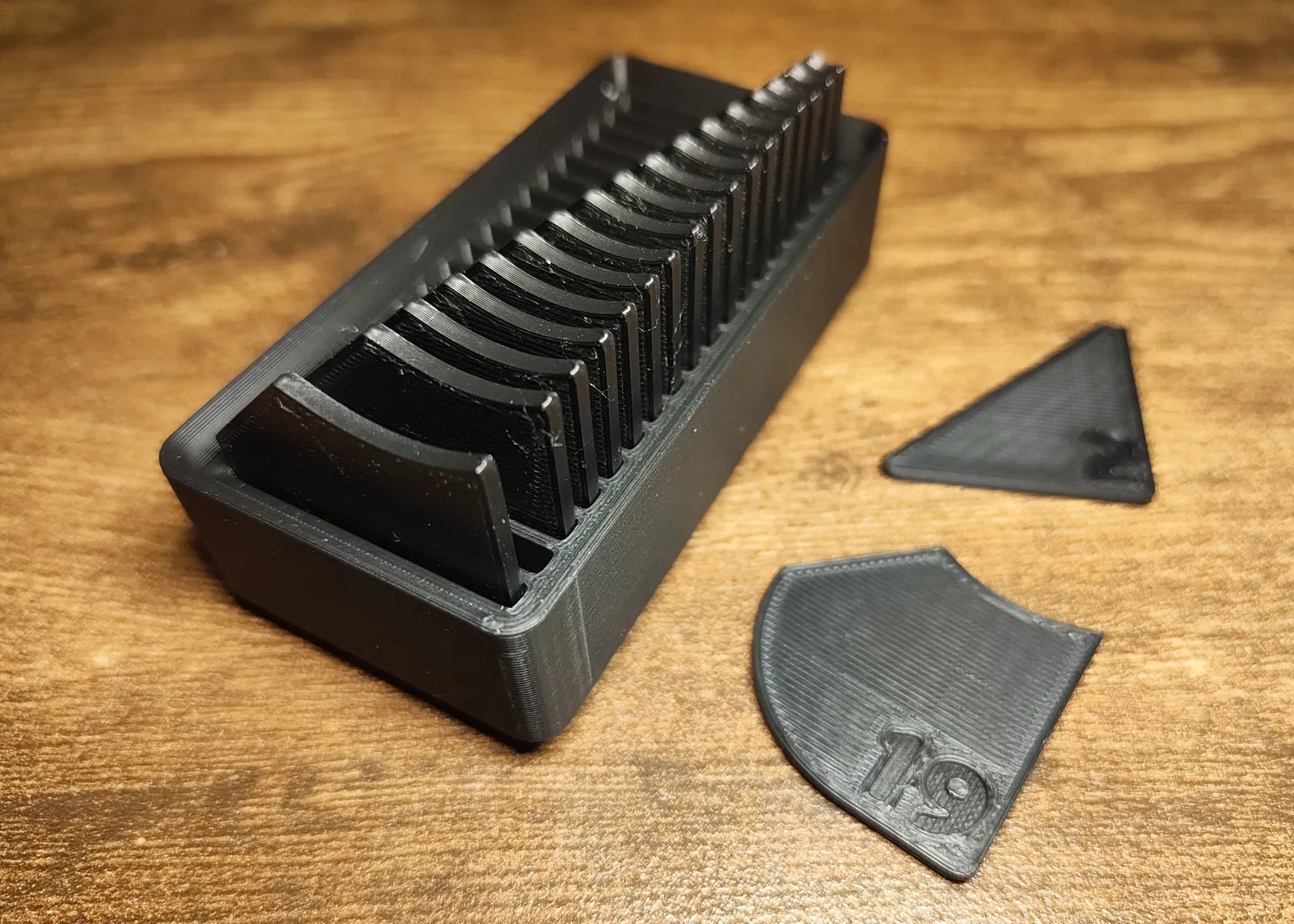

Đây là bản remix của bộ thước đo bán kính (cho cả bán kính trong và ngoài), được thiết kế để vừa vặn trong một khay Gridfinity kích thước 1x2x3, dựa trên thiết kế gốc của MadeByAdam. Mình thực hiện bản remix này với các chi tiết mới vì không thể sử dụng các chi tiết gốc để đo bán kính trên sàn sát tường hoặc các không gian hẹp. Phần đế giữ là thiết kế gốc.

Bạn có thể xem các thay đổi của chi tiết trong phần “remix differences” bên dưới.

Tuy nhiên, các chi tiết mới này có một vài hạn chế:

• Các chi tiết sẽ khó lấy ra khỏi đế giữ hơn.
• Các chi tiết này chỉ có 1 chiều, nghĩa là bạn không thể xoay chúng để đổi hướng nhãn (bạn sẽ cần dùng file mã nguồn để tạo ra các chi tiết có nhãn xoay theo ý muốn).

Mình khuyên bạn nên in các chi tiết này với góc có nhãn hướng về phía sau máy in, và chỉnh thiết lập vị trí đường seam trong slicer thành “Back”, để đường seam chỉ xuất hiện ở góc đó và không làm ảnh hưởng đến độ chính xác khi đo.

Ngoài ra, mình cũng đính kèm file mã nguồn Python sử dụng build123d để tạo ra các chi tiết mới này. Nếu bạn rành về Python, bạn có thể dễ dàng thay đổi các giá trị ở đầu file để tạo ra các chi tiết với kích thước, bán kính, cung tròn, hoặc văn bản khác (tuy nhiên chúng có thể sẽ không vừa với đế giữ gốc).
