Voron 2.4 & Trident 35mm Topheat - phiên bản bắt vít

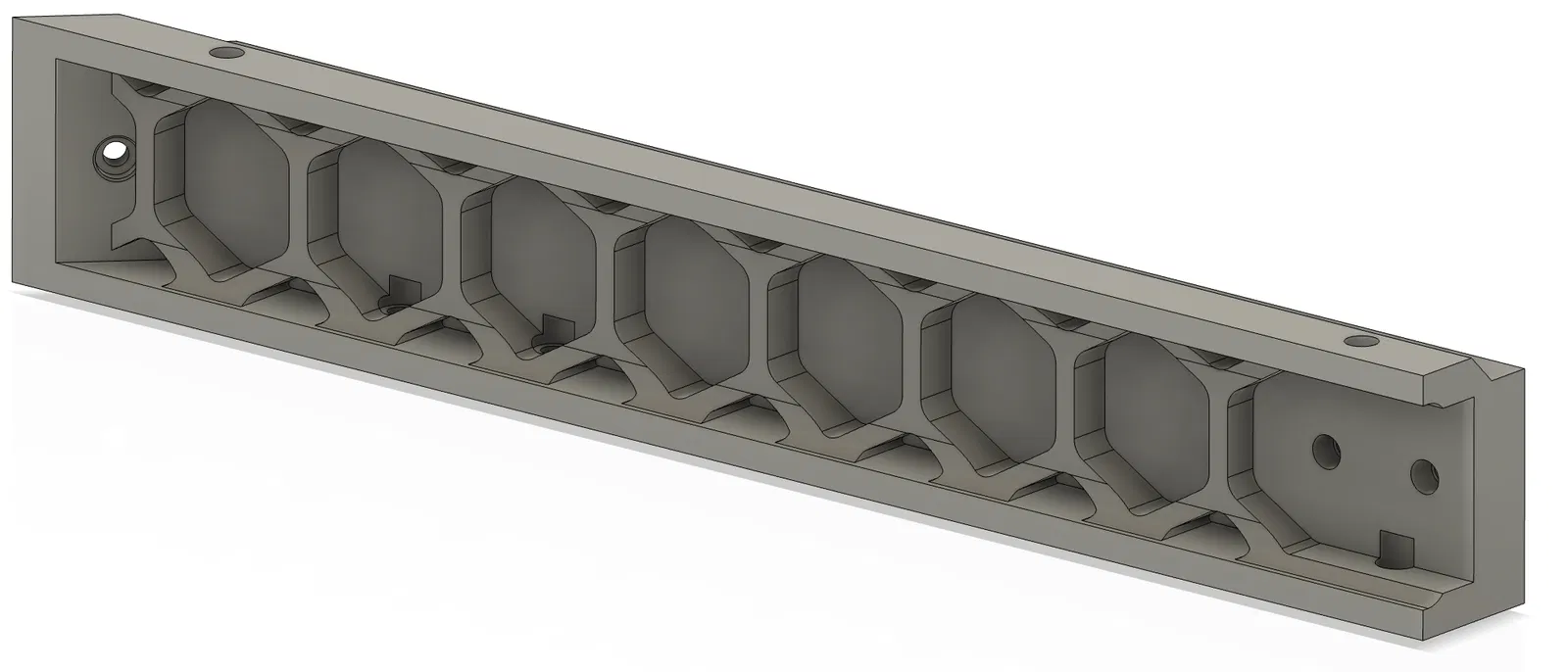

Tophat với chiều cao 35mm dành cho Voron 2.4/Trident hoặc các dòng máy in sử dụng khung nhôm định hình. Bản nâng cấp này cho phép gắn trực tiếp vào khung máy bằng đai ốc T-nut và sử dụng hệ thống kẹp giúp việc tháo lắp panel bảo trì cực kỳ nhanh chóng.
Mô tả
Voron 2.4 / Trident Tophat – phiên bản gắn vít & kẹp panel cải tiến
Cảm ơn Luc1luc vì bản thiết kế Tophat tuyệt đẹp này! Mục tiêu của bản remix này là giúp các chi tiết in của TopHat có thể gắn trực tiếp vào khung nhôm định hình, đồng thời giới thiệu hệ thống gắn panel bằng kẹp.
Điều này giúp kết nối chắc chắn hơn vào khung máy mà vẫn giữ cho các tấm panel dễ dàng tháo lắp để bảo trì hoặc nâng cấp.
Đặc điểm
🔩 Gắn trực tiếp vào nhôm định hình Sử dụng đai ốc búa M3 / T-nut để gắn chặt TopHat vào khung máy in.
🧩 Hệ thống kẹp panel Các tấm panel được cố định bằng kẹp để lắp đặt và tháo rời nhanh chóng. Bạn hãy tải các kẹp này từ repo .
🛠 Dễ dàng bảo trì Có thể tháo rời các tấm panel mà không cần tháo toàn bộ TopHat.
🧲 Nắp đậy nam châm Các viên nam châm neodymium nhỏ giúp giữ các nắp đậy cố định chắc chắn.
Danh sách vật tư (BOM)
| Số lượng | Linh kiện | Mô tả |
|---|---|---|
| 24x | Đai ốc búa M3 / T-Nut | Để gắn TopHat vào khung nhôm |
| 24x | Vít M3x10 | Cố định chi tiết in vào T-nut |
| 36x | Heat-set insert M3 | Ốc cấy nhiệt cho các chi tiết in |
| 4x | Vít M3x6 | Lắp ráp góc |
| 8x | Vít M3x8 | Các chi tiết nối |
| 4x | Nam châm neodymium 6x3 mm | Gắn nam châm cho nắp đậy |
Bạn có thể lấy các linh kiện lắp ráp đầy đủ (tấm nối, nắp đậy, v.v.) từ repo gốc.
Lưu ý khi in
- Vật liệu khuyên dùng: ABS hoặc ASA (tiêu chuẩn cho các bản dựng Voron)
- Các thiết lập in Voron tiêu chuẩn sẽ hoạt động hiệu quả
- Lắp heat-set insert sau khi in xong
