Tấm gắn DriveKeys cho cần điều khiển ASL 128 Molecule
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 82
- Bản remix
- 0
- Bình luận
- 0
File 2 758,6 KB
- DrivePlate_v19_1773534175.3mf3MF · 263,4 KB
- MountCup_v4_1773534176.3mf3MF · 495,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #250631
- Danh mục
- Sức Khỏe
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

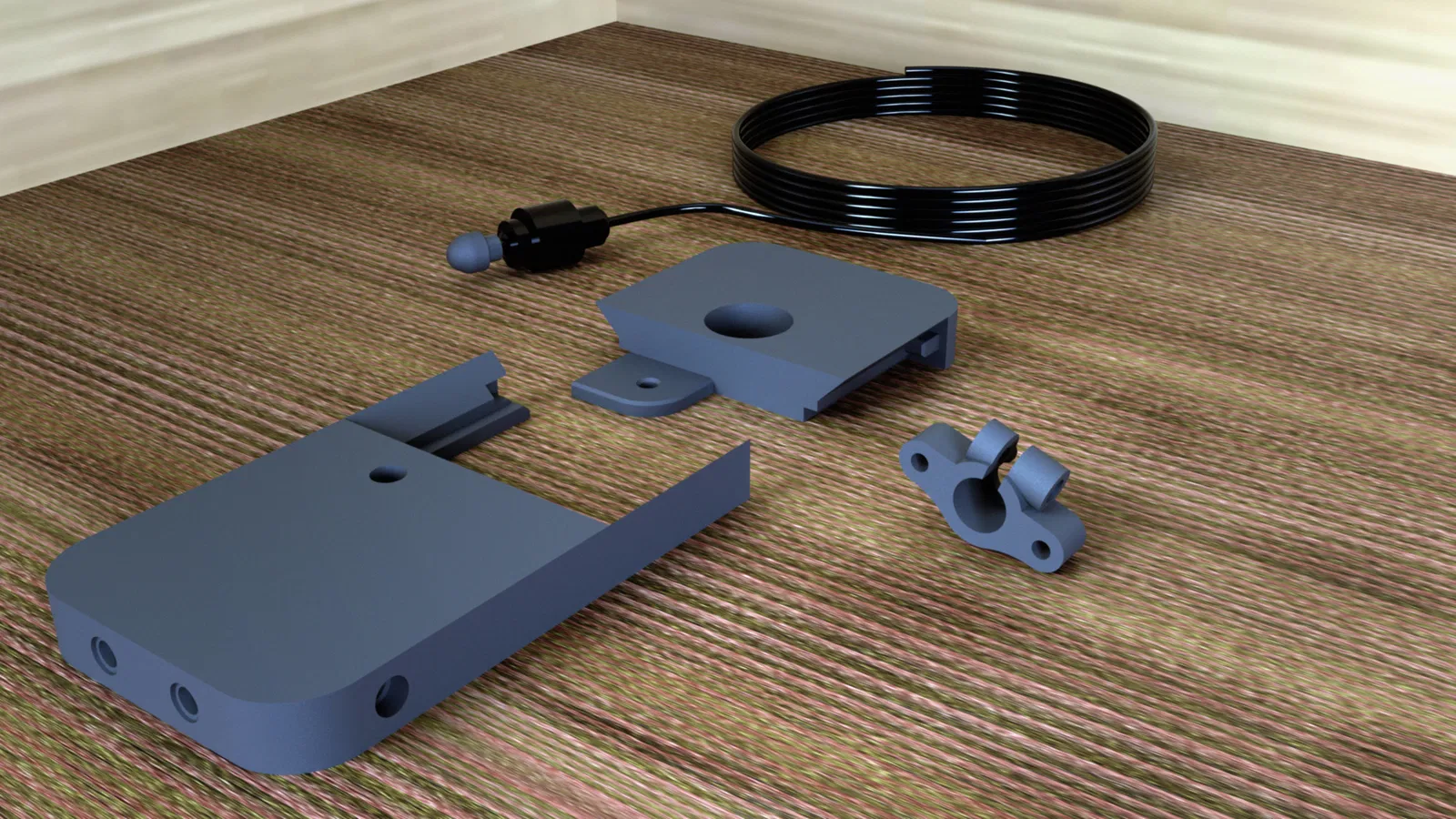

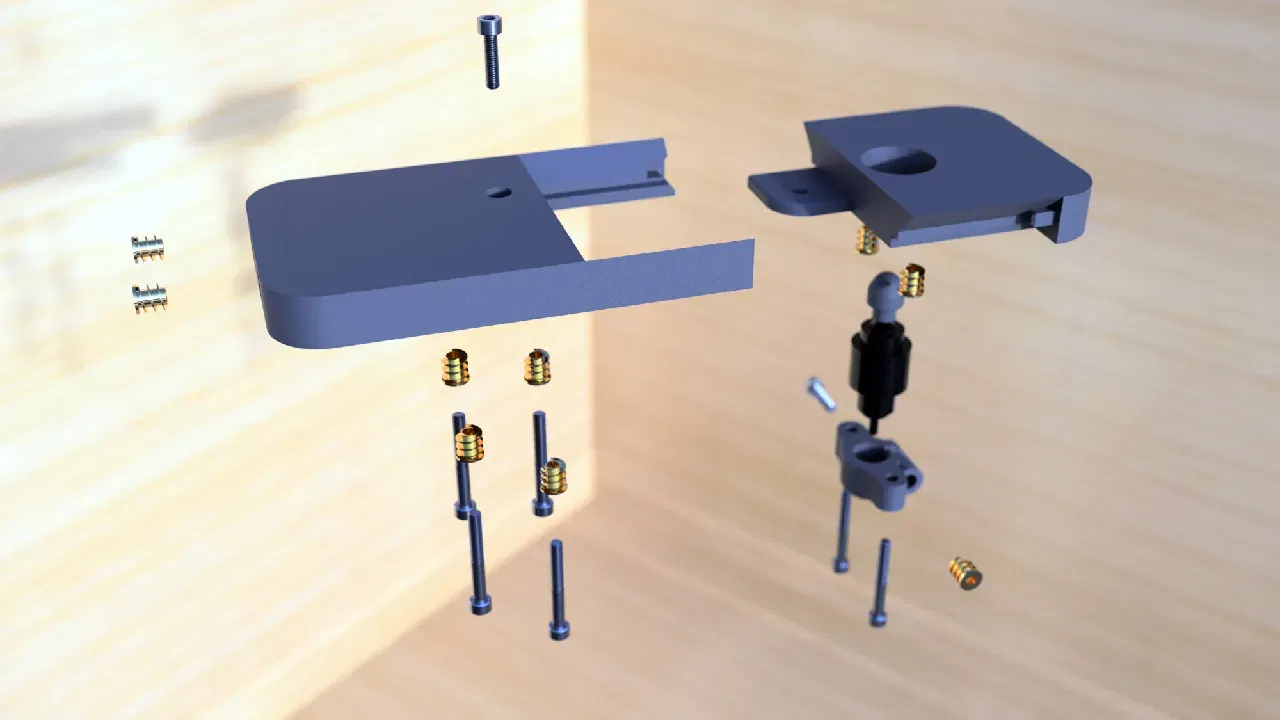

DrivePlate này nằm trong Bộ sưu tập nền tảng xe lăn mô-đun DriveKeys. Tấm gắn này được thiết kế để lắp đặt cần điều khiển ASL 128 Molecule joystick, cho phép tích hợp bộ điều khiển di chuyển chính của xe lăn vào hệ thống mô-đun DriveKeys. Tấm gắn giúp giữ lại cần điều khiển dùng để điều hướng xe lăn hàng ngày, đồng thời vẫn tương thích với kiến trúc tấm gắn thay thế được của DriveKeys. Phần cứng bổ sung Ngoài và các phụ kiện đi kèm, bạn sẽ cần thêm: * 3x M5x10mm Threaded Inserts * 1x Bu lông đầu chìm M5x20mm * 2x Bu lông đầu chìm M5x40mm * (Tùy chọn) 3x Đai ốc M5, dùng để 'khóa' các bu lông M5 tại chỗ sau khi cố định * (Tùy chọn) Keo khóa ren an toàn cho nhựa (PLASTIC SAFE Threadlocker) * (Tùy chọn) 10x Vòng đệm M5, có thể dùng làm miếng đệm 1mm để giữ cần điều khiển ở độ cao mong muốn. Công cụ cần thiết * Cờ lê lục giác M5 * Cờ lê mỏ lết M5 hoặc kìm nhỏ * Mỏ hàn có kiểm soát nhiệt độ: Tôi dùng Pinecil đặt ở 330°C để ép nhiệt các miếng chèn ren vào bản in. Lắp ráp Việc lắp ráp khá đơn giản: ép nhiệt các miếng chèn M5 vào mặt dưới của tấm gắn, và một miếng nữa vào lỗ phía sau trên cốc gắn. Các bu lông M5 dài hơn sẽ treo cần điều khiển vào lỗ, trong khi bu lông M5 ngắn hơn sẽ kẹp cần điều khiển vào cốc. Tấm gắn này yêu cầu DriveKeys v11 base mount tại đây. Nếu bạn hoặc người quen cần những thiết bị tương tự mà không có máy in 3D, hãy liên hệ qua [email protected]—chúng tôi rất sẵn lòng giúp đỡ. Nếu bạn thấy các dự án này hữu ích, hãy ủng hộ tôi trên Patreon để tôi tiếp tục sáng tạo các thiết kế mới nhé! patreon.com/oddinventor.
Thông số in
- Định dạng
- 3mf
- Số file mô hình
- 2
- Tổng dung lượng
- 758,6 KB
- File lớn nhất
- 495,2 KB
