The Contraption - Phiên bản CFT1

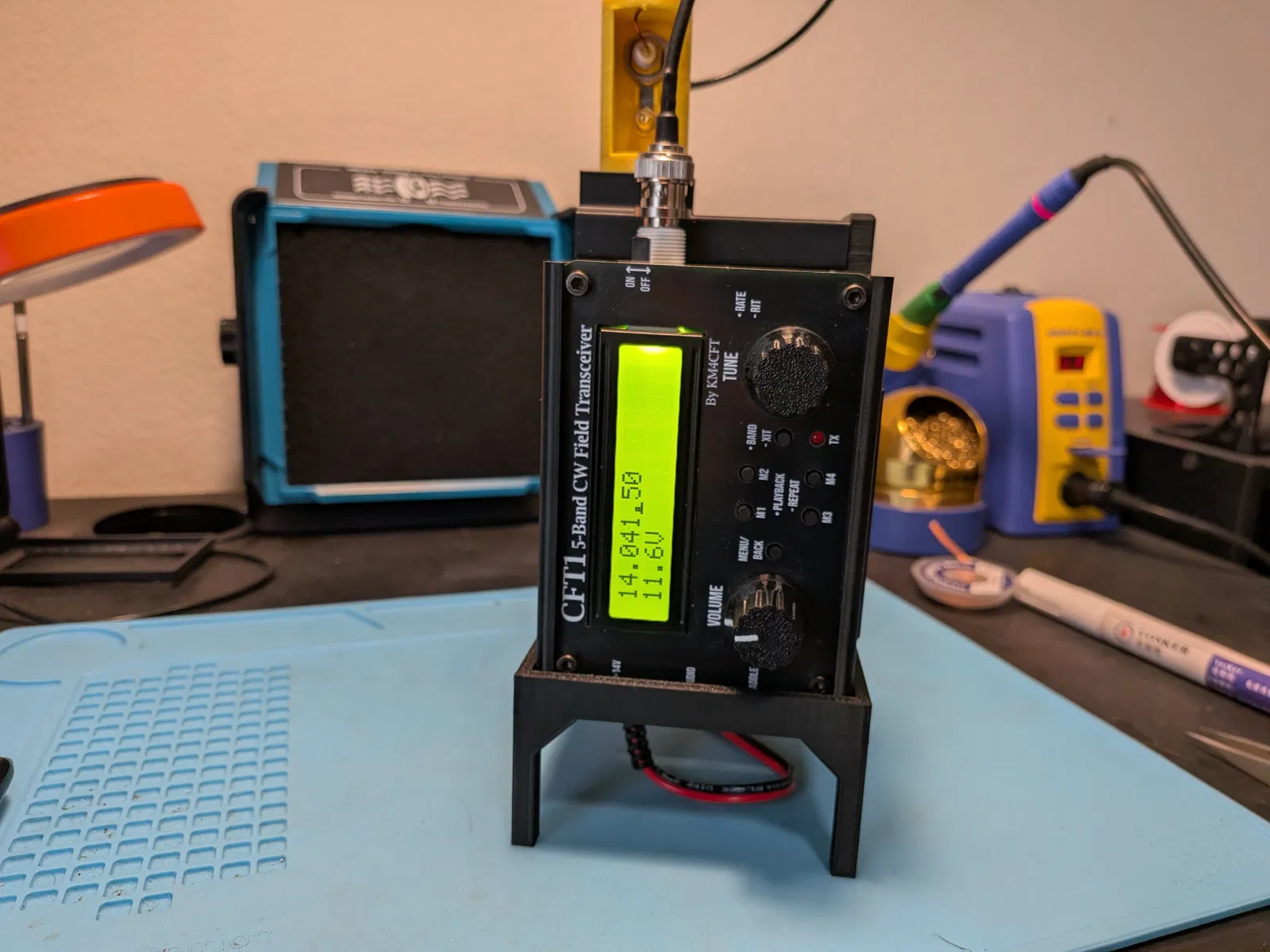

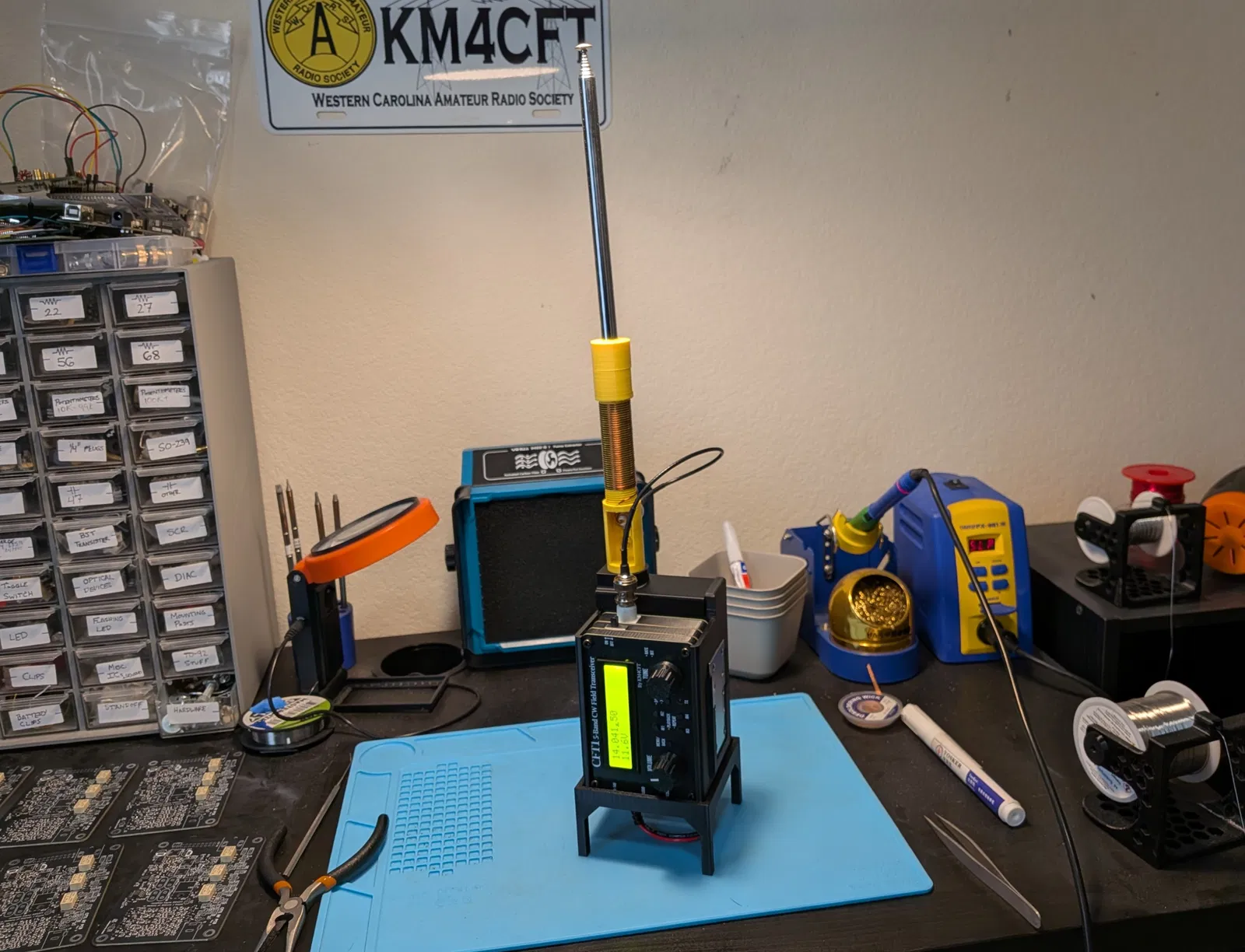

"The Contraption" là một bộ case in 3D giúp kết hợp radio, pin và ăng-ten thành một thiết bị duy nhất. Mike và Becky bên Ham Radio Duo đã tạo ra một phiên bản cho QMX, còn mình thì thiết kế riêng phiên bản cho CFT1, biến CFT1 thành một chiếc radio CW cầm tay di động cực kỳ tiện lợi!

Phiên bản này được thiết kế để kết hợp CFT1 với pin TalentCell 3AH, nhưng bạn hoàn toàn có thể điều chỉnh để vừa với các loại pin khác bằng file nguồn FreeCAD đi kèm. Mình đã để sẵn các kích thước chính trong bảng tính bên trong file FreeCAD để các bạn dễ dàng tùy biến nếu muốn mày mò thêm!

Điểm tuyệt nhất là không giống phiên bản gốc, bản này không cần dùng support! Mình đã thực hiện điều này bằng cách vát mép (chamfer) ở những phần nhô ra và chuyển phần đỡ ăng-ten thành dạng vòm.

Bạn có thể mua ăng-ten Just Okay mini 20 mét tại đây.

Khuyến khích in bằng nhựa PETG, không cần support! Bạn sẽ cần những thứ sau để lắp ráp:

• CFT1
• Pin TalentCell 3AH
• Ăng-ten Just Okay Mini 20 mét
• Morse Code Key:
  • Bất kỳ loại key từ tính nào
  • Hoặc N6ARA tiny paddle kèm bộ chuyển đổi CFT1 (hoặc in )
• Tấm kim loại 2.5" x 1.4" x 0.07"
• Heat set insert 1/4-20
• Adapter gắn chân máy 1/4-20
• Cáp BNC 6"
• Adapter âm thanh vuông góc
