Đèn báo hiệu hình bánh Cream Puff in 3D

Tác giả BK_1864903

Lượt tải
1
Lượt coi
39

File 6 2,3 MB

  • Base_1773520149.stlSTL · 318,2 KB
  • Screw_1773520150.stlSTL · 524,3 KB
  • Cover_1773520150.stlSTL · 943,6 KB
  • Base_1773520151.3mf3MF · 121,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#250194
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

Mô tả

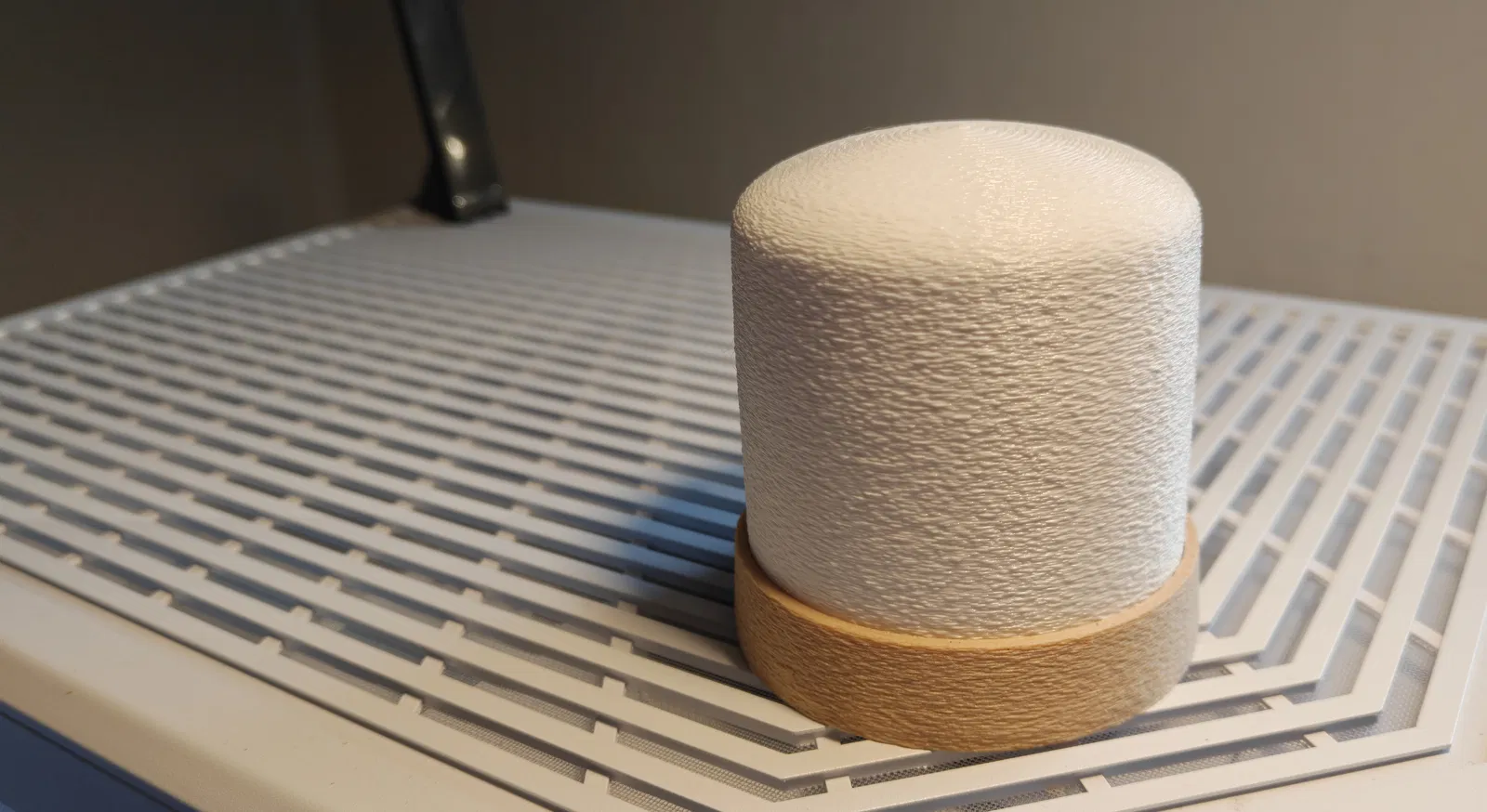

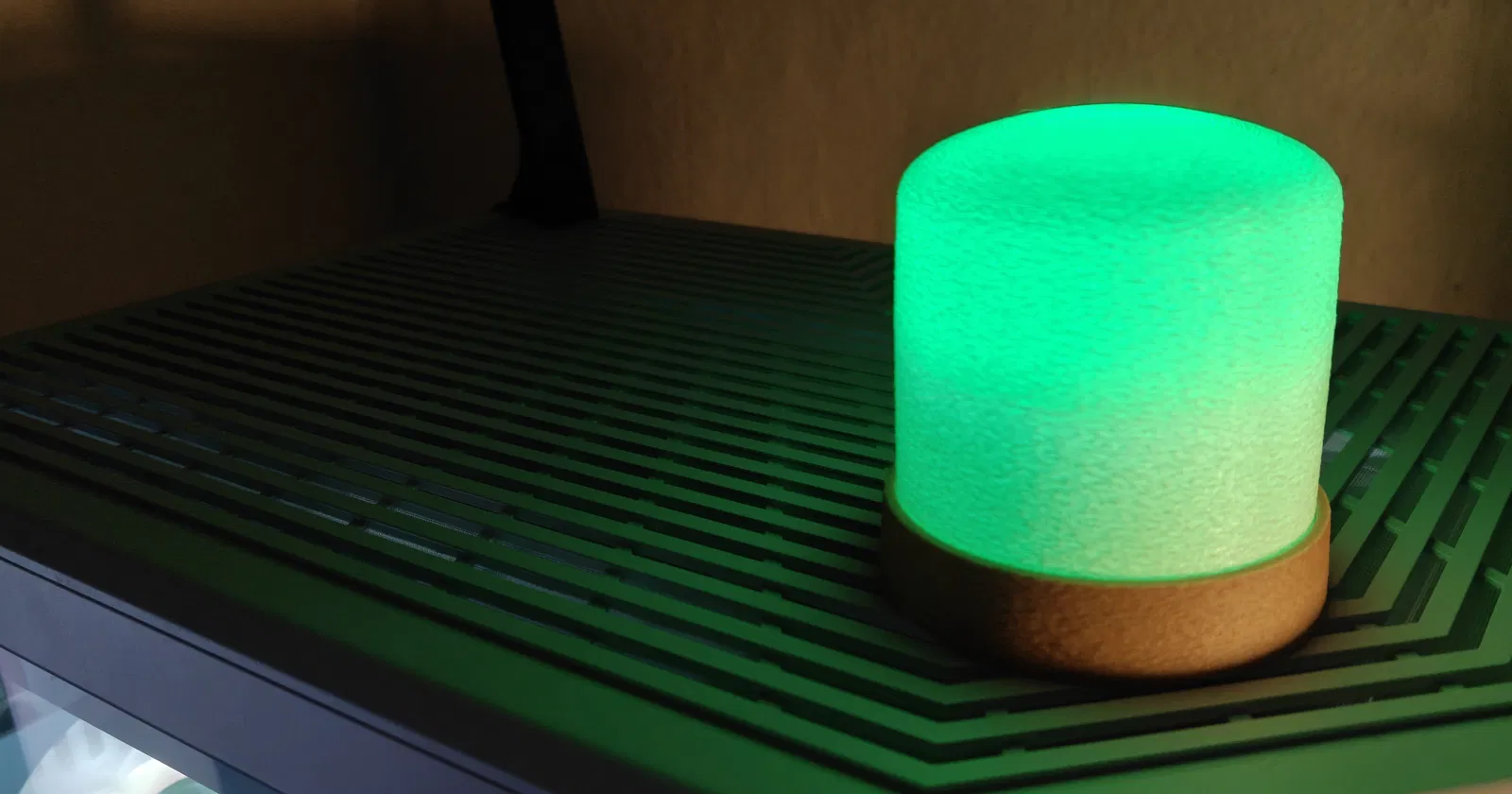

Đây là một chiếc đèn báo hiệu nhỏ xinh. Mình thường dùng nó để hiển thị các trạng thái khác nhau trong hệ thống nhà thông minh của mình.

Sử dụng bóng đèn IKEA RGB giúp việc tự động hóa trở nên cực kỳ dễ dàng nhờ vào giao thức Matter.

Danh sách linh kiện cần chuẩn bị

Để làm được chiếc đèn này, bạn cần chuẩn bị:

  • Dây điện để cấp nguồn cho đèn
  • Phích cắm điện
  • 2 x Đầu nối WAGO 2.4mm2 để nối dây bên trong đèn cho an toàn (Link tham khảo)
  • 1 x Đuôi đèn GU-10 (Link tham khảo)
  • 1 x Bóng đèn GU-10. Khuyên dùng IKEA KAIPLATS 470lm để có màu RGB và dễ dàng kết nối tự động hóa (Link tham khảo)
  • Dụng cụ cơ bản (kìm cắt dây, tua vít đầu dẹp, kìm)

Hướng dẫn in ấn

Phần đế (Base)

  • Chất liệu: ColorFabb woodFill (PLA)
  • Infill: 20%
  • Độ dày lớp in: 0.2 mm
  • Support: Có (chỉ trên mặt bàn in - Build Plate Only)
  • Kiểu Support: Organic
  • Outer Perimeter Type: Fuzzy Skin (cho mặt ngoài)
  • Độ dày Fuzzy Skin: 0.3 mm
  • Khoảng cách điểm Fuzzy Skin: 0.8 mm

Lưu ý: Thêm lệnh tạm dừng (pause) tại lớp in 11.80 mm để gắn hai đầu nối dây vào.

Phần ốc vít (Screw)

  • Chất liệu: PETG hoặc PLA
  • Infill: 80%
  • Độ dày lớp in: 0.2 mm
  • Support: Không
  • XY Size Compensation: -0.2 mm (điều chỉnh tùy theo máy của bạn)

Phần nắp (Cover)

  • Chất liệu: PETG hoặc PLA màu trắng
  • Infill: 20%
  • Độ dày lớp in: 0.2 mm
  • Support: Có (chỉ trên mặt bàn in)
  • Kiểu Support: Organic
  • Outer Perimeter Type: Fuzzy Skin (cho mặt ngoài)
  • Độ dày Fuzzy Skin: 0.3 mm
  • Khoảng cách điểm Fuzzy Skin: 0.8 mm

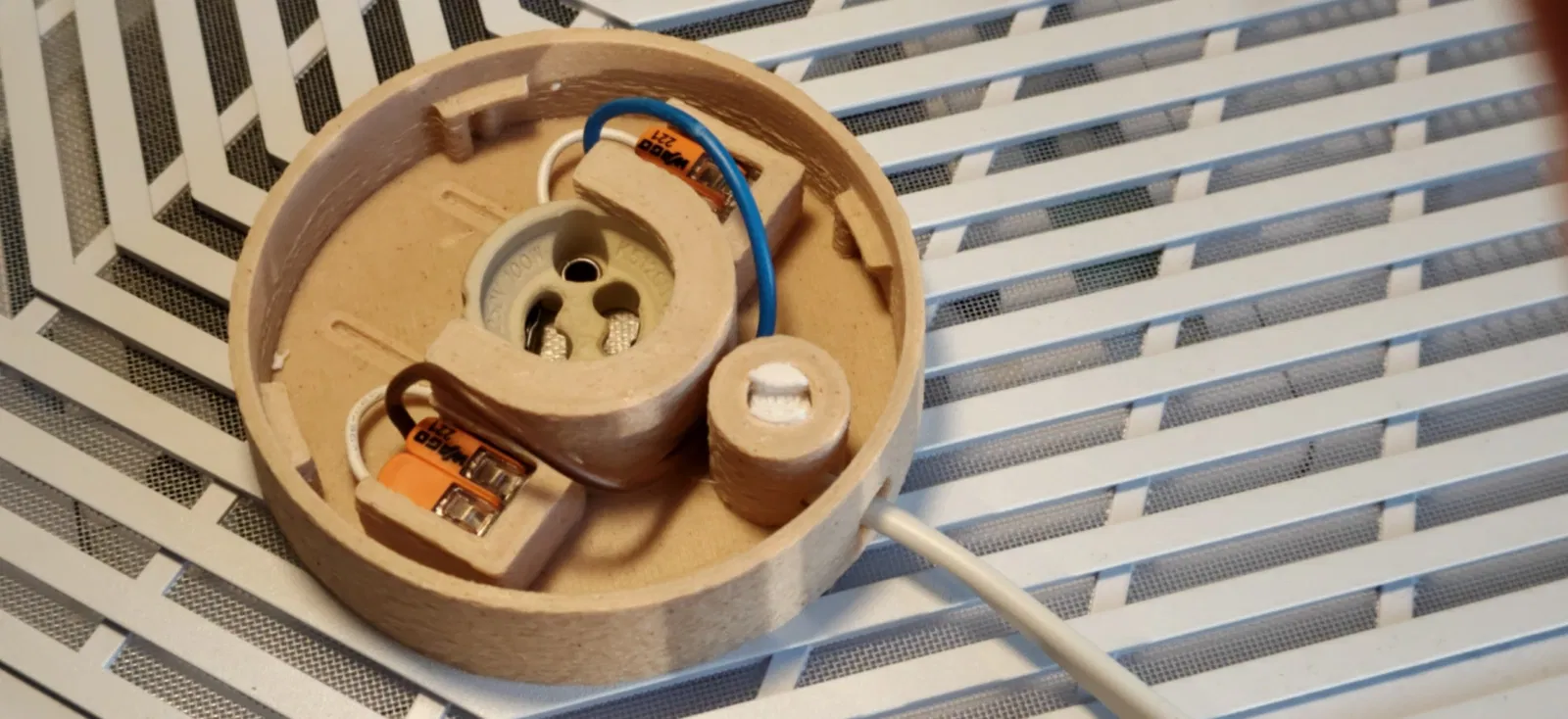

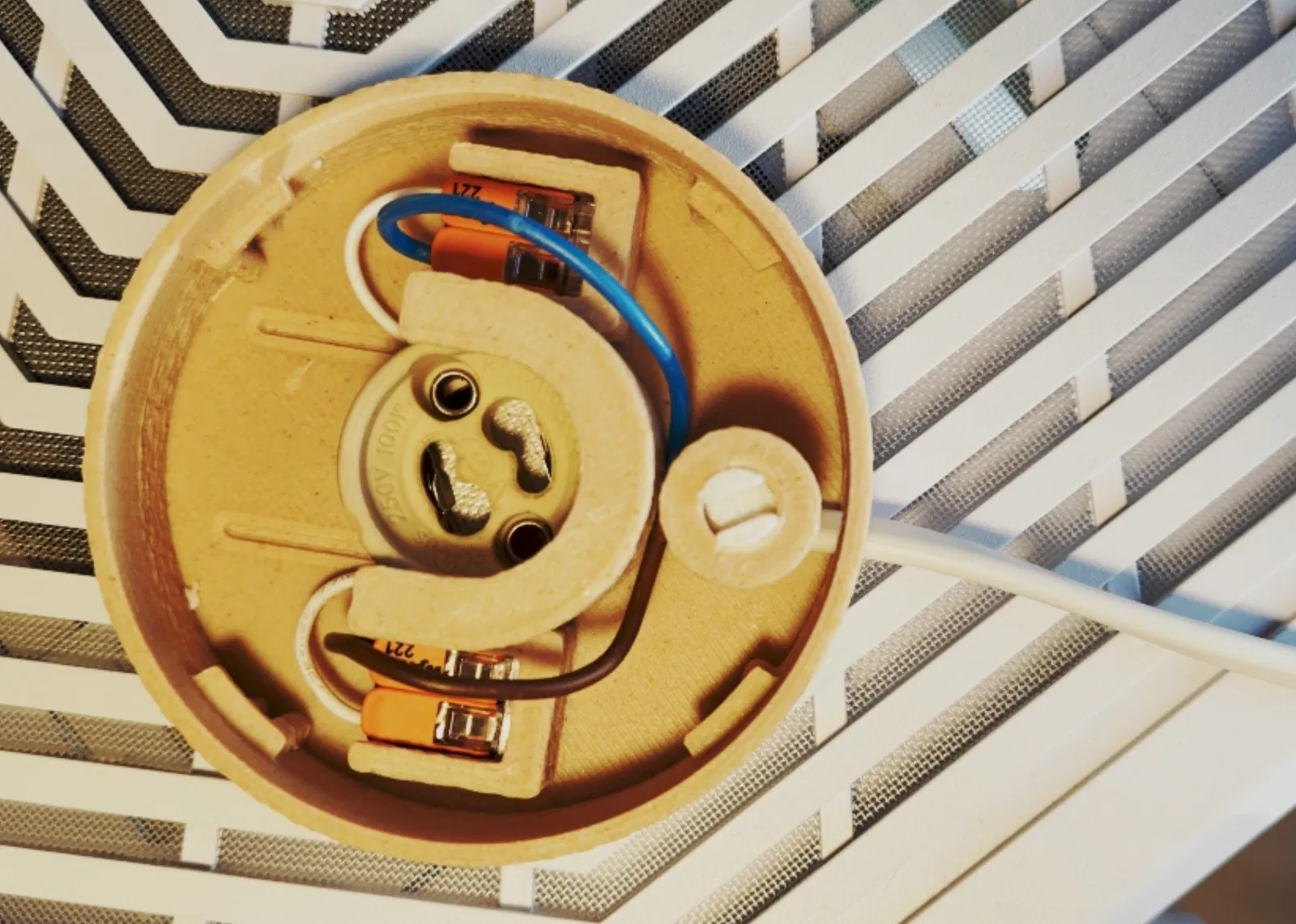

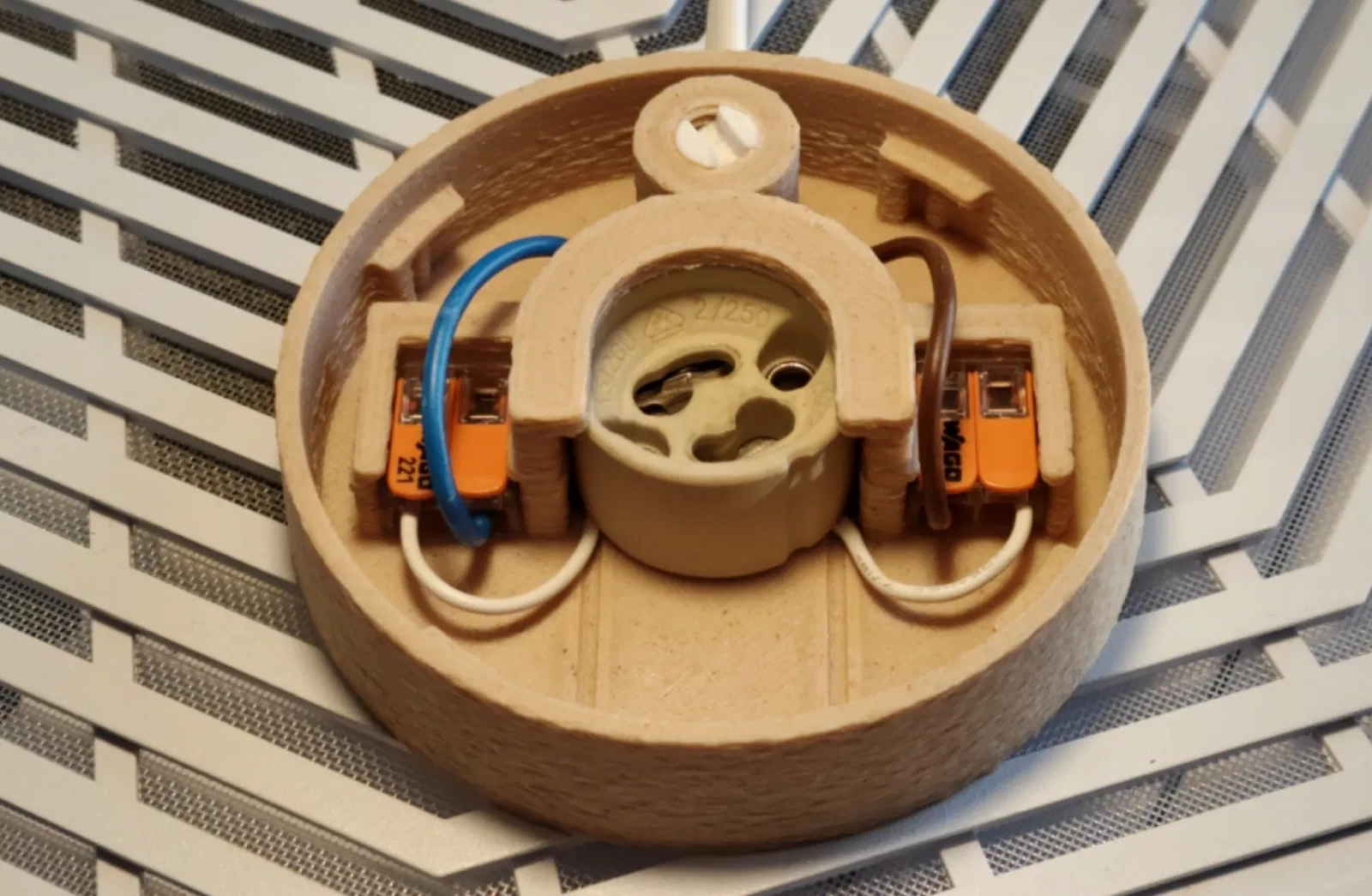

Quy trình lắp ráp

  1. Trong quá trình in phần đế, hãy lồng hai đầu nối dây vào.
  2. Sau khi in xong, lắp đuôi đèn GU-10 vào.
  3. Tuốt đầu dây điện và luồn qua phần cố định dây (strain relief).
  4. Cắm hai dây điện vào hai đầu nối riêng biệt.
  5. Đẩy bớt phần dây thừa vào bộ phận cố định dây.
  6. Vặn ốc vào bộ cố định dây cho đến khi dây không bị xê dịch.
  7. Trượt đuôi đèn GU-10 vào ngàm giữ trên đế.
  8. Cắm dây từ đuôi đèn vào đầu nối, đảm bảo dây nguồn nối đúng với dây bóng đèn.
  9. Kiểm tra kỹ xem các dây đã chắc chắn chưa.

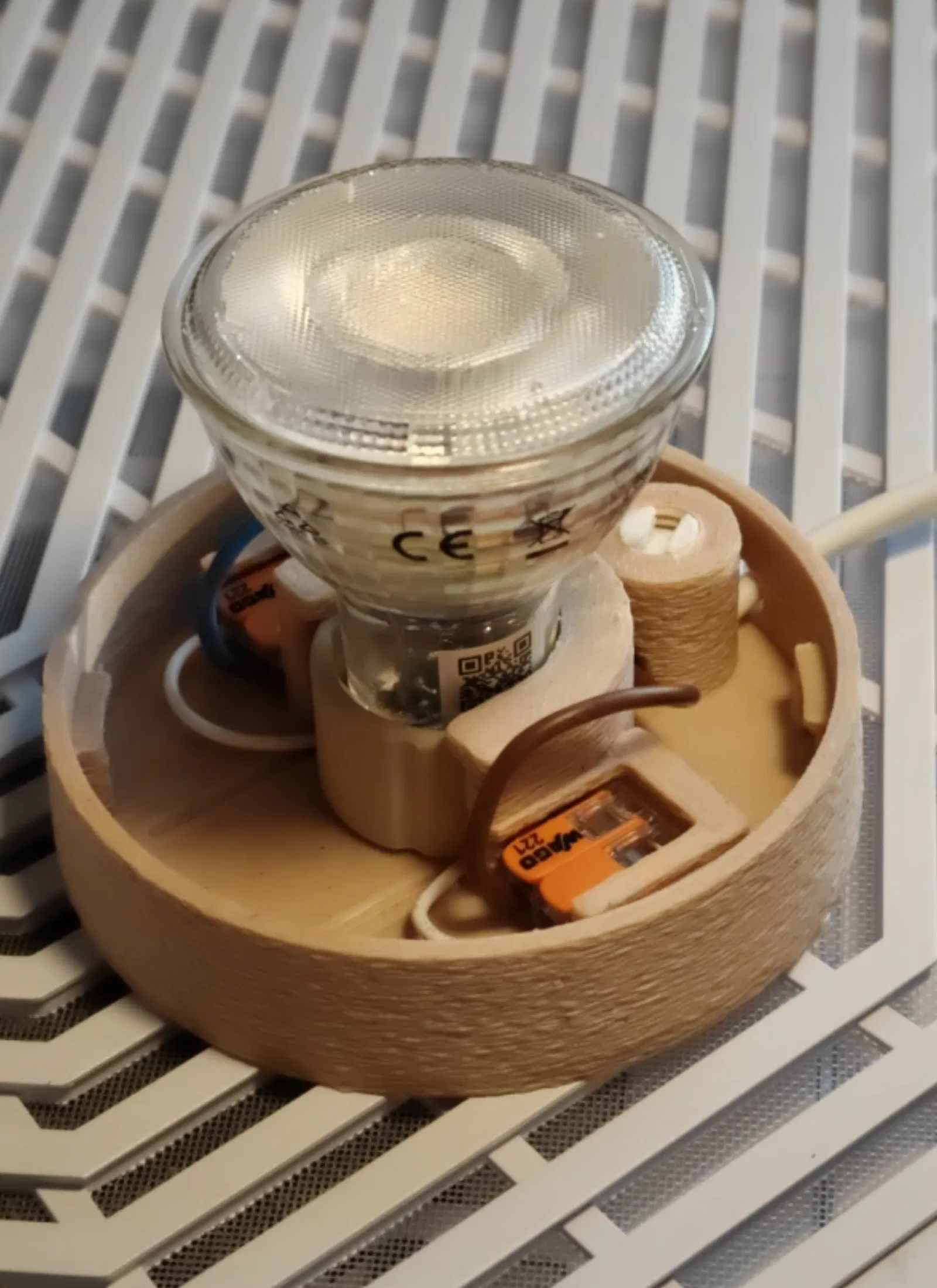

  10. Lắp bóng đèn GU-10 vào đuôi đèn.
  11. Đặt nắp đèn sao cho lỗ lớn nằm ngay vị trí dây điện đi vào.
  12. Nhấn nắp xuống và xoay ngược chiều kim đồng hồ đến khi nghe tiếng tách.

Cảnh báo an toàn: Trước khi bật nguồn, hãy chắc chắn không có dây điện nào bị hở. Nếu không chắc chắn về kỹ thuật điện, hãy nhờ người có kinh nghiệm giúp đỡ, vì nguồn điện 230V rất nguy hiểm đến tính mạng. Mọi thao tác là do bạn tự quyết định và chịu trách nhiệm, mình không chịu trách nhiệm cho bất kỳ tổn thương hay sự cố nào xảy ra.
