Case bàn phím SAEGEWERK Redux

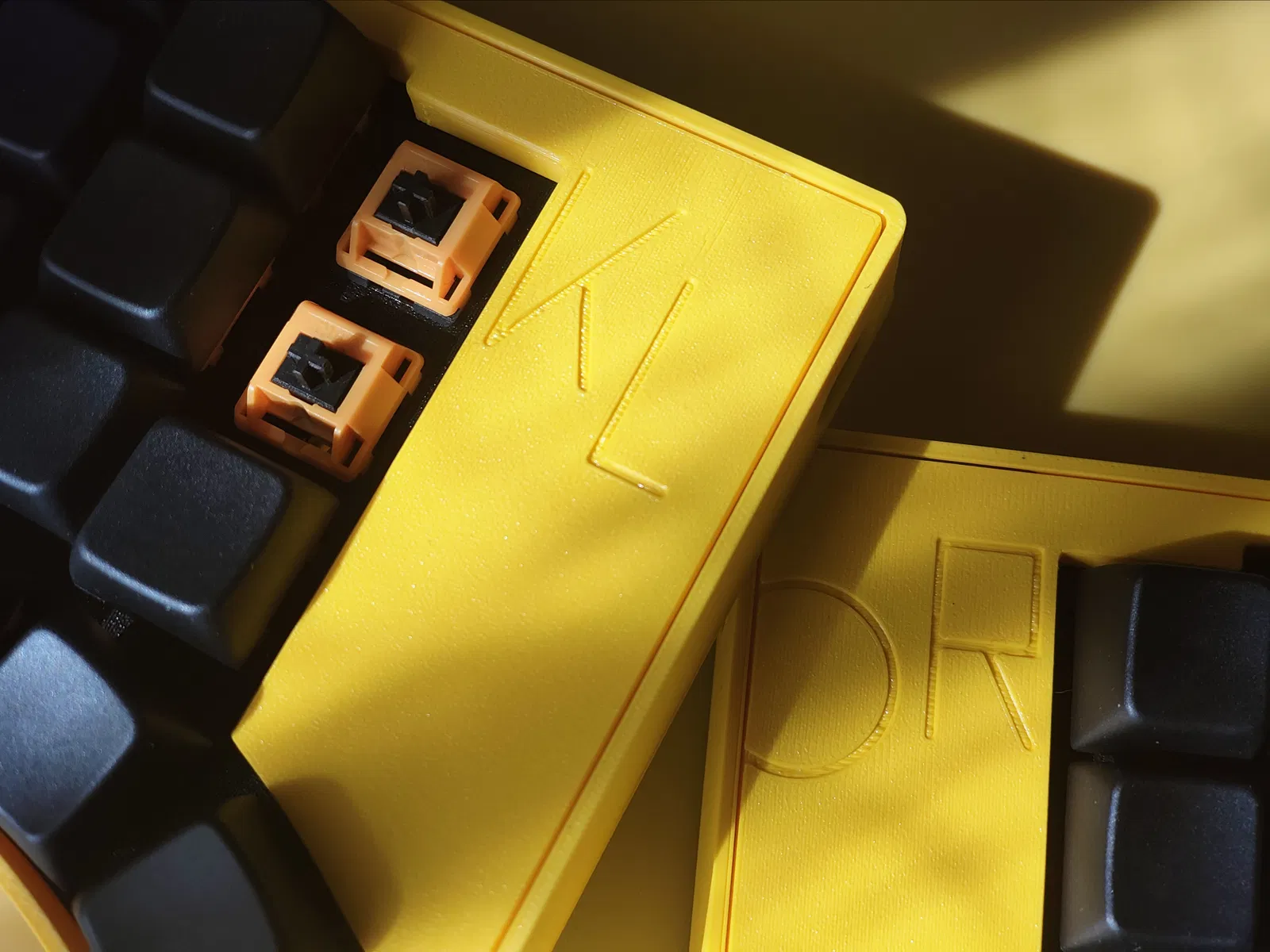

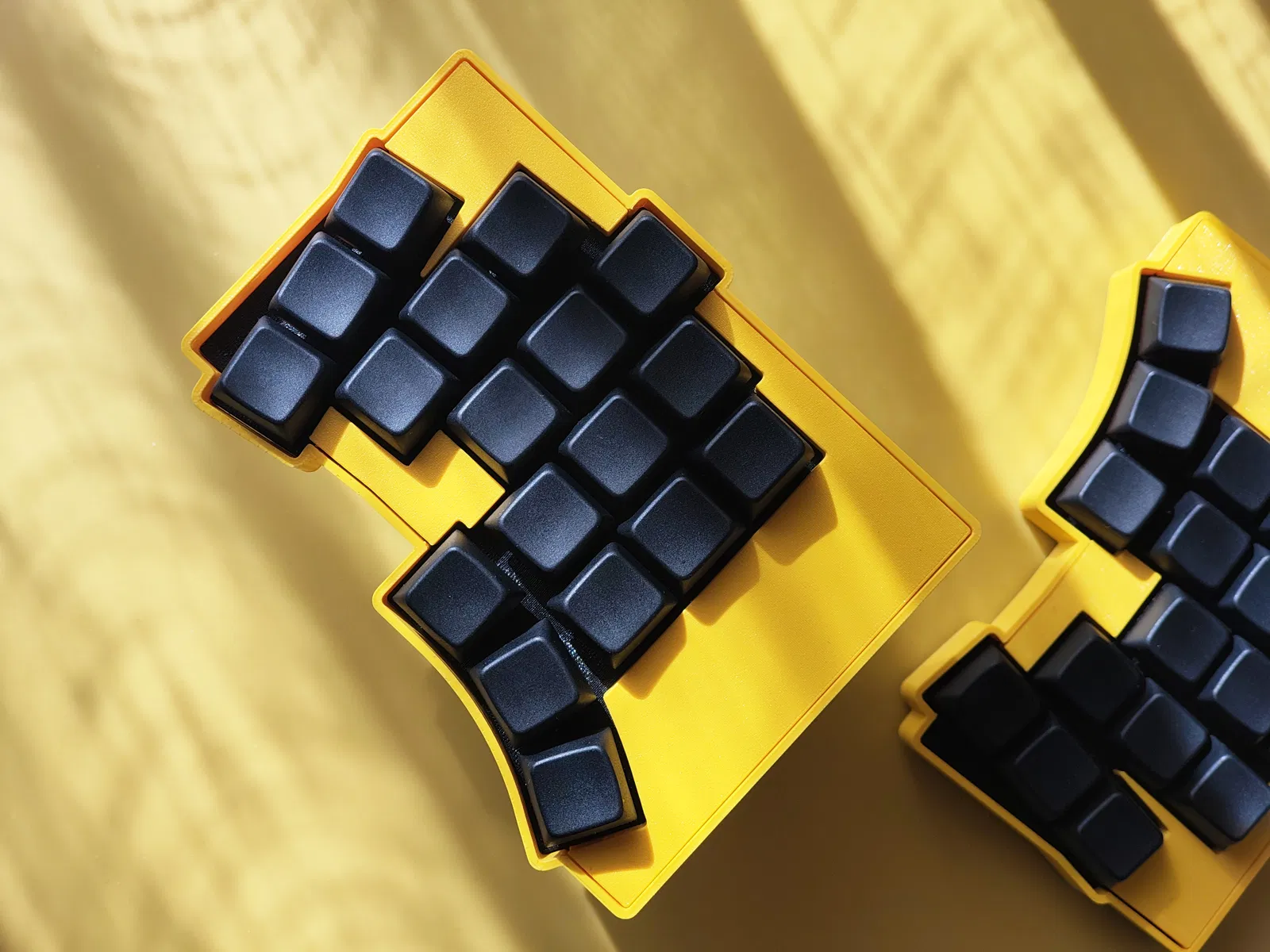

Đây là bản mod của KLOR SAEGEWERK BLE từ Geist, mình đã tùy chỉnh lại cho phù hợp với nhu cầu sử dụng cá nhân. Bản này đã lược bỏ phần phản hồi rung (haptics), còi (buzzers), màn hình và nút reset. Một số lưu ý trong quá trình build:

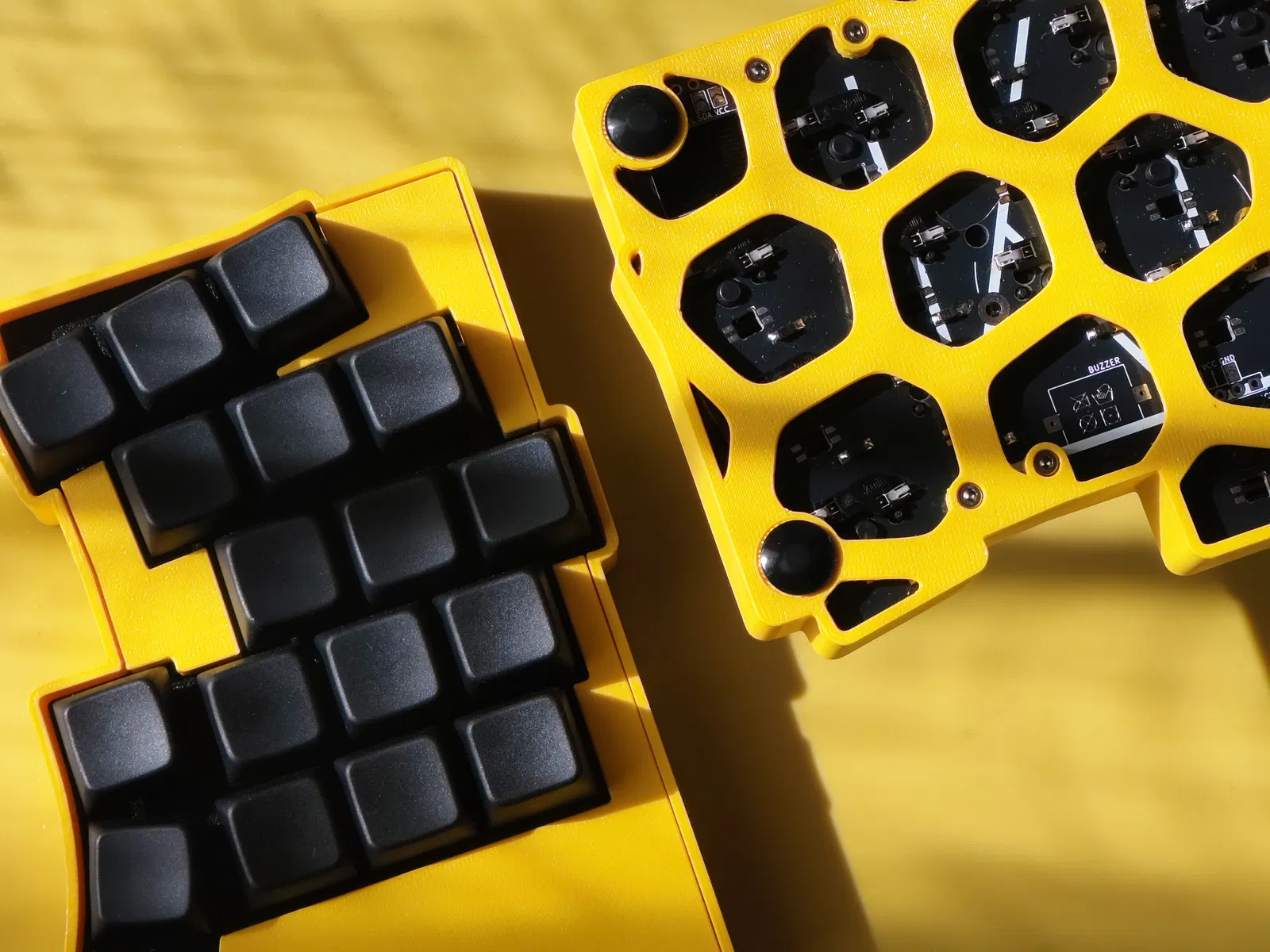

• Các đầu nối pin PH2.0 và MCU được lắp ở mặt trên của PCB (các linh kiện hướng xuống dưới, nằm trong các hàng header đã đánh dấu).

• Sử dụng các header chiều cao trung bình để nhét vừa viên pin LiPo 301230 thông dụng (hãy chú ý cực của đầu nối pin: nếu khớp với silkscreen thì nối jumper cạnh header JST; nếu bị ngược, thay vì tháo pin ra thì bạn có thể nối jumper ở phía đối diện của PCB. Nhớ dùng đồng hồ vạn năng kiểm tra kỹ các kết nối nhé).

• Có thêm nắp đậy thay thế cho các bản build có sử dụng encoder.

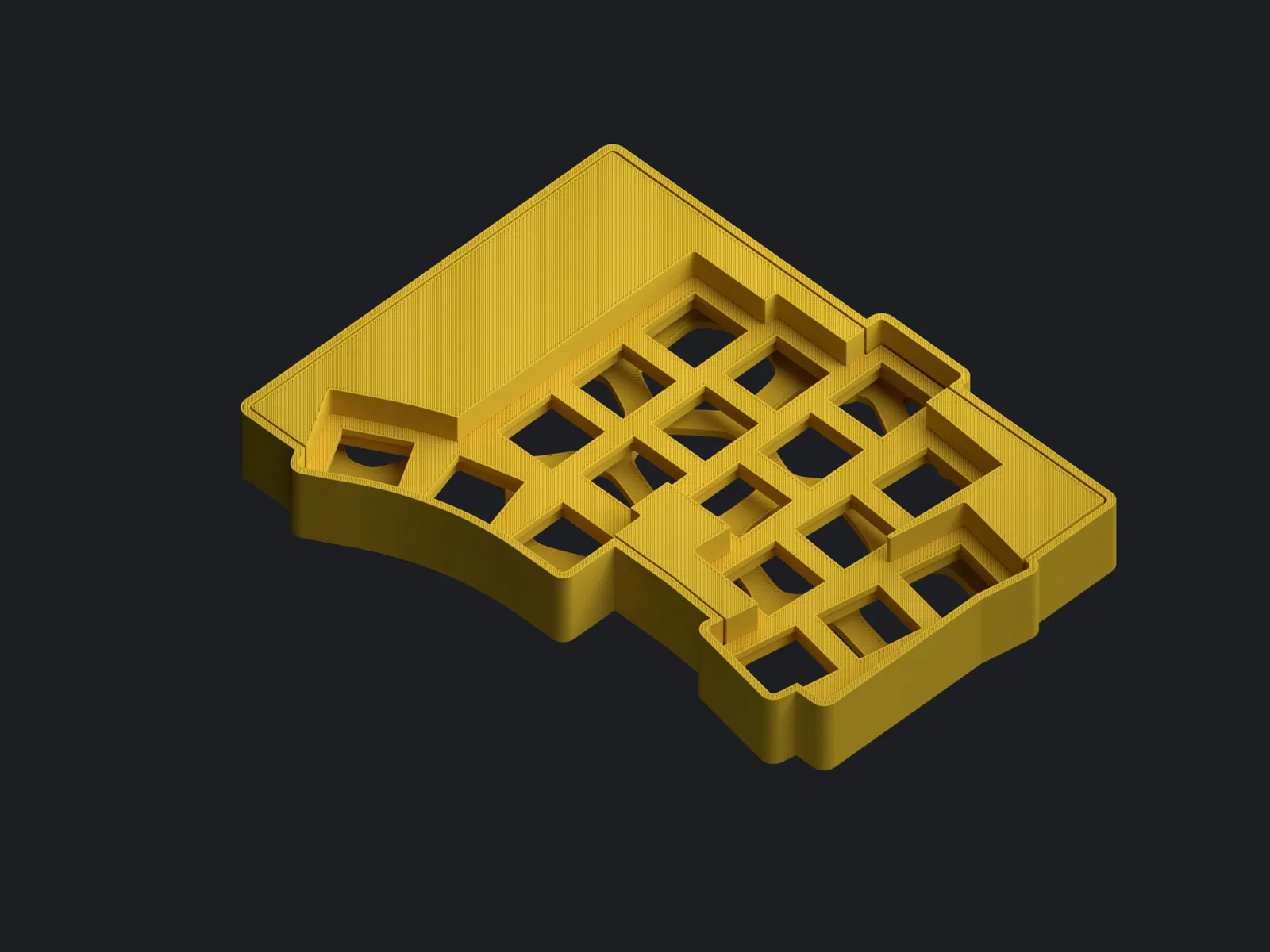

Tất cả các mẫu đều có thể in mà không cần support, chiều hướng đặt linh kiện trên bàn in rất dễ nhận biết. File .step đã được cung cấp để các bạn tiện chỉnh sửa thêm. Danh sách linh kiện cần thiết để lắp ráp cho cả hai bên như sau:

BOM (Danh sách vật tư):

• 14x M2x3.2mm OD 3-4mm L heatset insert / aliexpress

• 10x M2x12mm ốc lục giác* / aliexpres

• 4x M2x6mm ốc lục giác* / aliexpress

• 8x 10x2mm đệm cao su (bumpons) / aliexpress

*Gợi ý: Nếu không muốn mua hai loại ốc, bạn có thể dùng toàn bộ ốc M2x12mm thay cho loại M2x6mm, nhưng lưu ý là vặn hơi mỏi tay một chút đấy.
