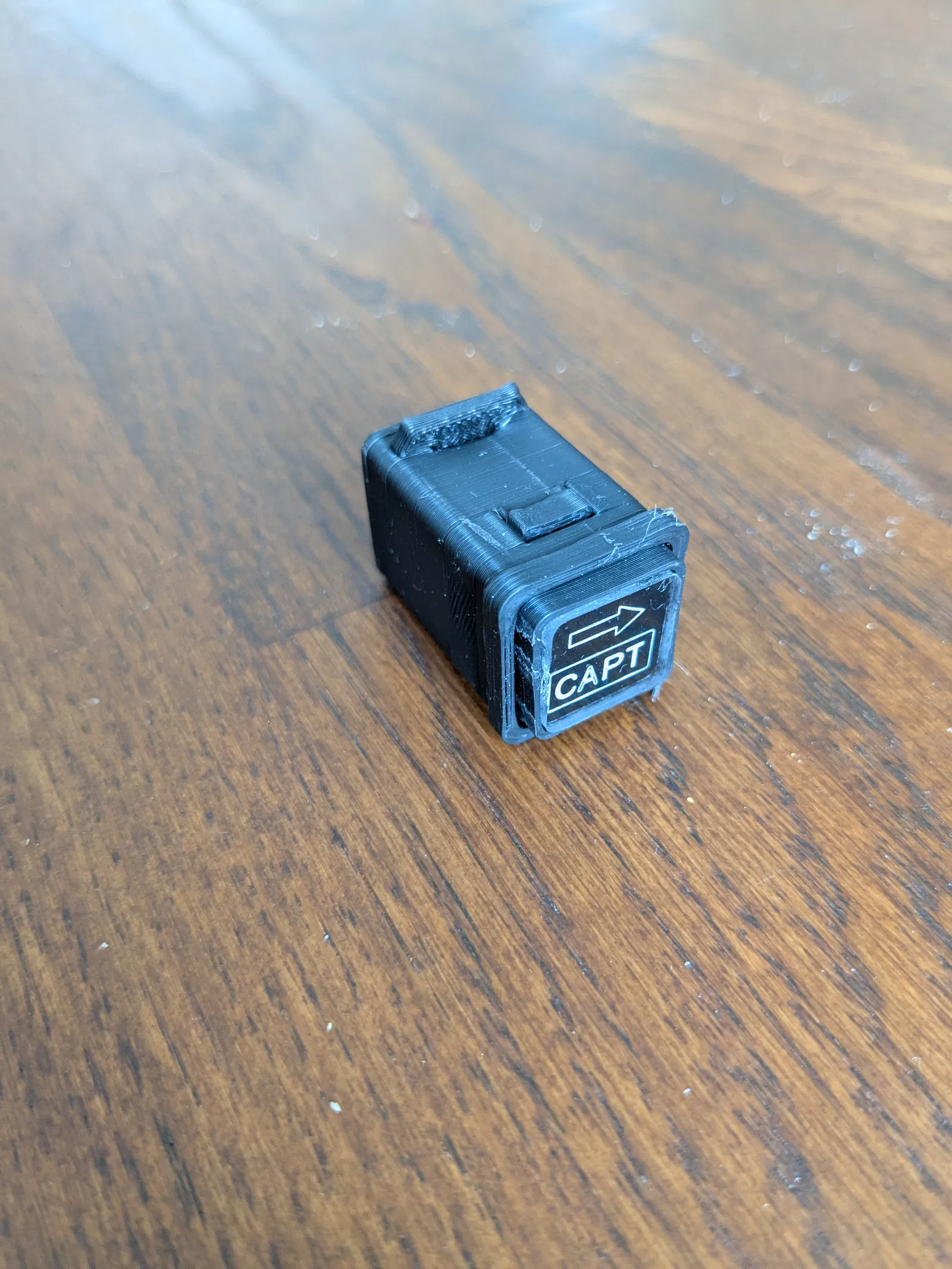

Mô hình nút nhấn Airbus Korry cho buồng lái mô phỏng

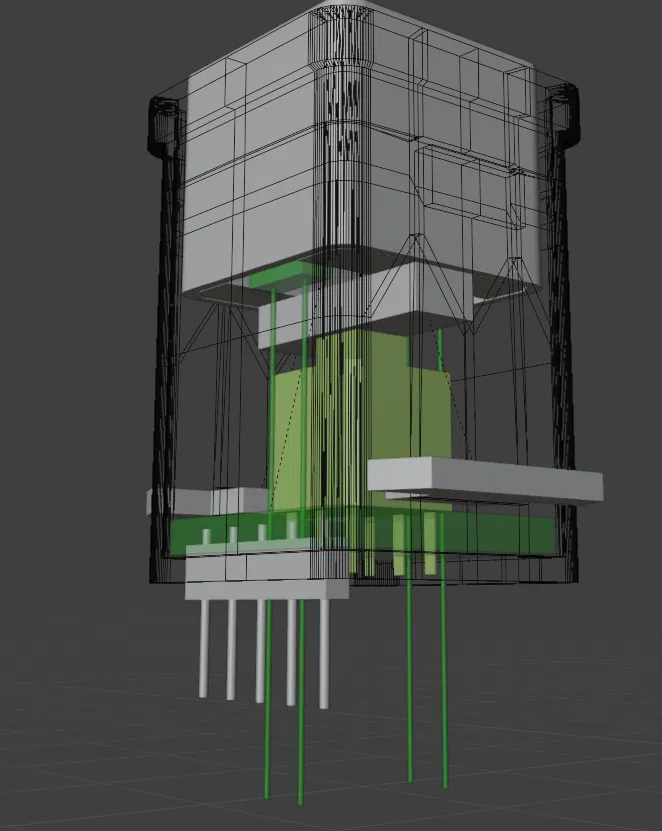

Mô hình này bao gồm 4 linh kiện được thiết kế chính xác:

1. Vỏ ngoài (OutsideHull): Khung chính để gắn vào panel overhead hoặc pedestal. Được thiết kế với dung sai nhỏ để đảm bảo lắp vào khít khao.

2. Lõi chuyển động (InsideHull): Phần bạn sẽ chạm vào khi nhấn. Có hành trình nhấn để mô phỏng cảm giác giống như trên máy bay thật.

3. Khay giữ nút (BTNHolder): Bộ phận kết nối lõi chuyển động trực tiếp với công tắc (nút nhấn) tactile. Nó giúp lực nhấn được tập trung vào giữa và tránh bị rung lắc.

4. Chốt khóa PCB (PCBLock): Một chốt chuyên dụng để cố định PCB, đảm bảo lõi không bị rơi ra ngoài khi sử dụng trên các panel overhead.

Korry được thiết kế để vừa với lỗ khoét khoảng 19mm (Vỏ ngoài: đường kính 18.5mm với phần trên 20mm), ví dụ như các panel mô phỏng từ Hispapanels.

Các annunciator/thấu kính cần có kích thước 14.5mm để vừa với lõi bên trong.

Khuyến nghị in ấn

• Chất liệu: PLA hoặc PETG.

• Chiều cao lớp (Layer Height): 0.2mm.

• Độ phủ (Infill): 20% là đủ.

• Support: Có thể cần một ít support cho Vỏ ngoài tùy vào khả năng in cầu (bridging) của máy in bạn.

Yêu cầu phần cứng

• Nút nhấn: Tactile switch 8.5x8.5 (loại nhấn nhả/không giữ trạng thái)

• 2x đèn LED 3mm

• PCB/Bảng mạch tiêu chuẩn

• Điện trở cho đèn LED

Mình đã thêm các file Gerber cho PCB dạng panel vào file zip, bạn có thể tải trực tiếp lên các đơn vị sản xuất PCB yêu thích. Các file này đã được kiểm tra và hoạt động tốt. LƯU Ý: Nếu bạn dùng shift register để điều khiển LED thì sẽ không cần điện trở, nhưng cần hàn nối tắt các vị trí đặt điện trở trên mạch.
